Нагрівач преформ

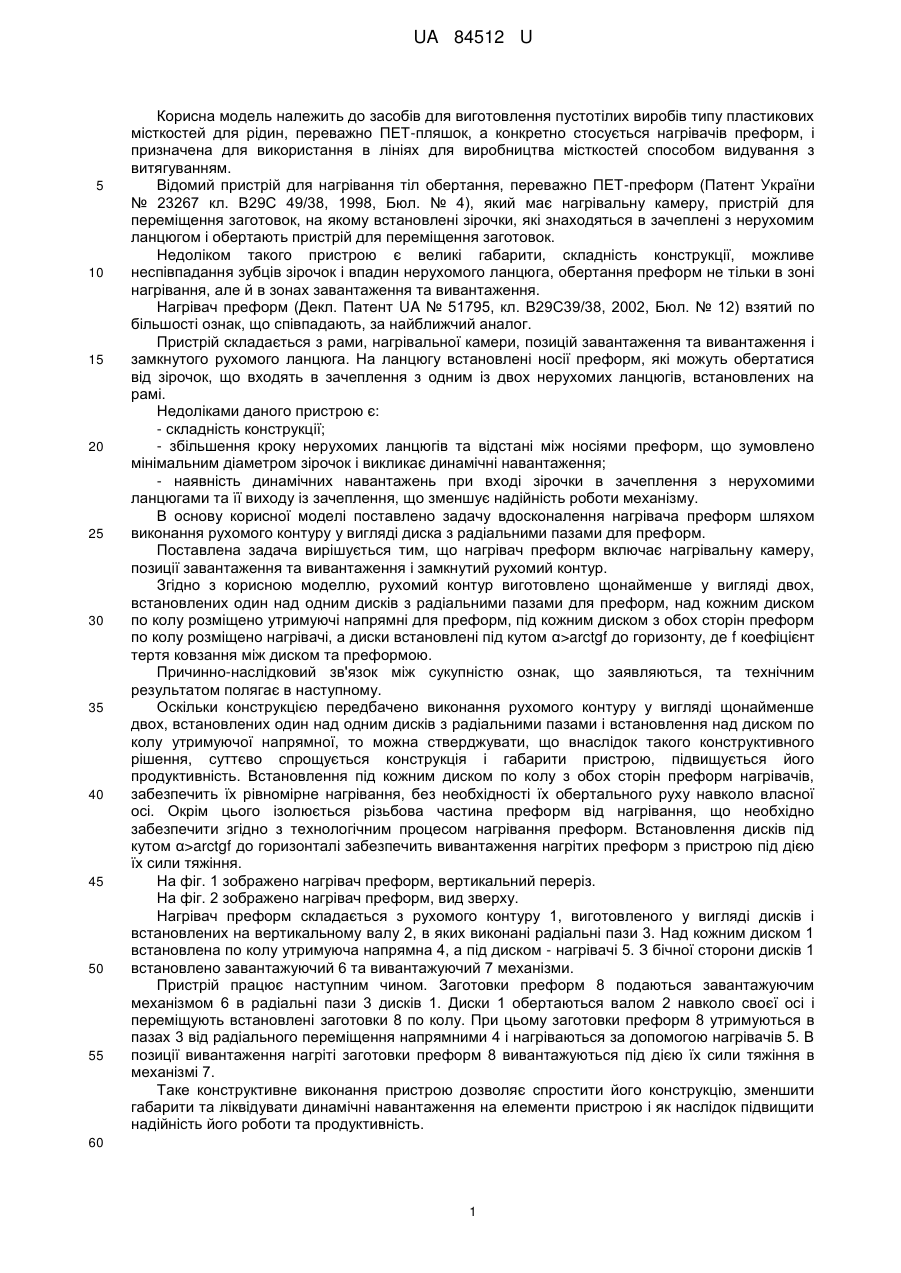

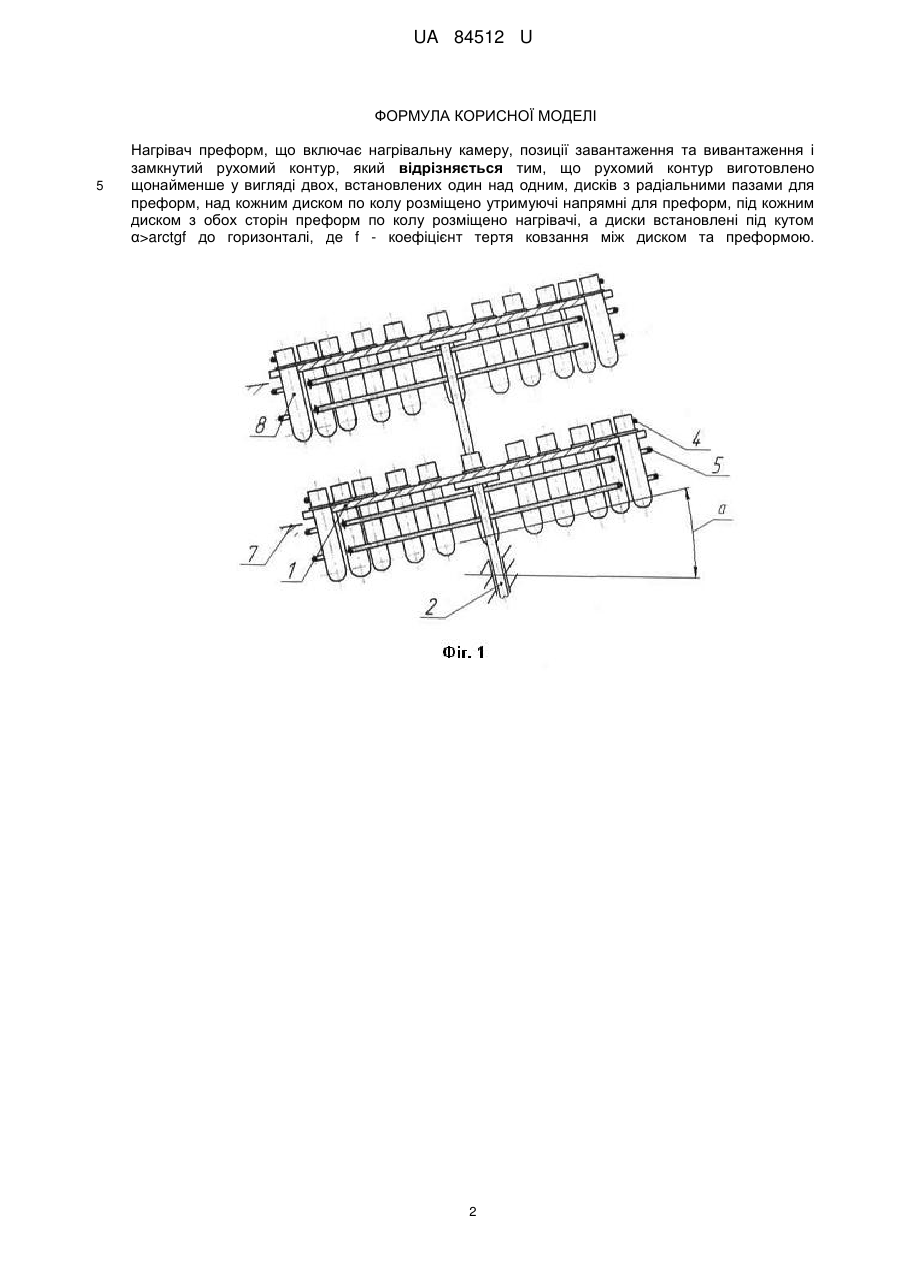

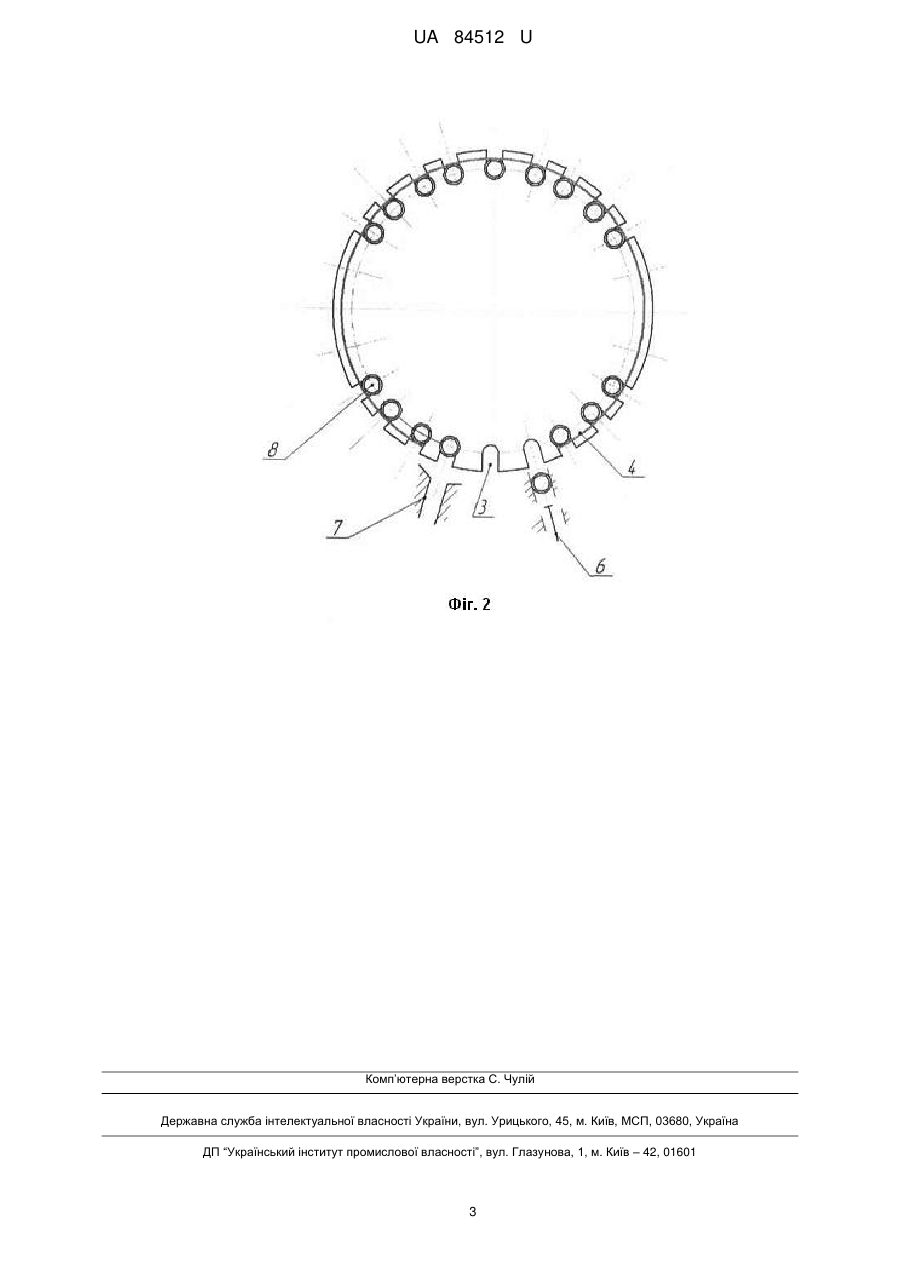

Реферат: Нагрівач преформ містить нагрівальну камеру, позиції завантаження та вивантаження, замкнутий рухомий контур, диски з радіальними пазами, утримуючі напрямні, нагрівачі. Рухомий контур виготовлено щонайменше у вигляді двох, встановлених один над одним, дисків з радіальними пазами для преформ, над кожним диском по колу розміщено утримуючі напрямні для преформ, під кожним диском з обох сторін преформ по колу розміщено нагрівачі, а диски встановлені під кутом α>arctgf до горизонталі, де f - коефіцієнт тертя ковзання між диском та преформою. UA 84512 U (54) НАГРІВАЧ ПРЕФОРМ UA 84512 U UA 84512 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів для виготовлення пустотілих виробів типу пластикових місткостей для рідин, переважно ПЕТ-пляшок, а конкретно стосується нагрівачів преформ, і призначена для використання в лініях для виробництва місткостей способом видування з витягуванням. Відомий пристрій для нагрівання тіл обертання, переважно ПЕТ-преформ (Патент України № 23267 кл. В29С 49/38, 1998, Бюл. № 4), який має нагрівальну камеру, пристрій для переміщення заготовок, на якому встановлені зірочки, які знаходяться в зачеплені з нерухомим ланцюгом і обертають пристрій для переміщення заготовок. Недоліком такого пристрою є великі габарити, складність конструкції, можливе неспівпадання зубців зірочок і впадин нерухомого ланцюга, обертання преформ не тільки в зоні нагрівання, але й в зонах завантаження та вивантаження. Нагрівач преформ (Декл. Патент UA № 51795, кл. В29С39/38, 2002, Бюл. № 12) взятий по більшості ознак, що співпадають, за найближчий аналог. Пристрій складається з рами, нагрівальної камери, позицій завантаження та вивантаження і замкнутого рухомого ланцюга. На ланцюгу встановлені носії преформ, які можуть обертатися від зірочок, що входять в зачеплення з одним із двох нерухомих ланцюгів, встановлених на рамі. Недоліками даного пристрою є: - складність конструкції; - збільшення кроку нерухомих ланцюгів та відстані між носіями преформ, що зумовлено мінімальним діаметром зірочок і викликає динамічні навантаження; - наявність динамічних навантажень при вході зірочки в зачеплення з нерухомими ланцюгами та її виходу із зачеплення, що зменшує надійність роботи механізму. В основу корисної моделі поставлено задачу вдосконалення нагрівача преформ шляхом виконання рухомого контуру у вигляді диска з радіальними пазами для преформ. Поставлена задача вирішується тим, що нагрівач преформ включає нагрівальну камеру, позиції завантаження та вивантаження і замкнутий рухомий контур. Згідно з корисною моделлю, рухомий контур виготовлено щонайменше у вигляді двох, встановлених один над одним дисків з радіальними пазами для преформ, над кожним диском по колу розміщено утримуючі напрямні для преформ, під кожним диском з обох сторін преформ по колу розміщено нагрівачі, а диски встановлені під кутом α>arctgf до горизонту, де f коефіцієнт тертя ковзання між диском та преформою. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. Оскільки конструкцією передбачено виконання рухомого контуру у вигляді щонайменше двох, встановлених один над одним дисків з радіальними пазами і встановлення над диском по колу утримуючої напрямної, то можна стверджувати, що внаслідок такого конструктивного рішення, суттєво спрощується конструкція і габарити пристрою, підвищується його продуктивність. Встановлення під кожним диском по колу з обох сторін преформ нагрівачів, забезпечить їх рівномірне нагрівання, без необхідності їх обертального руху навколо власної осі. Окрім цього ізолюється різьбова частина преформ від нагрівання, що необхідно забезпечити згідно з технологічним процесом нагрівання преформ. Встановлення дисків під кутом α>arctgf до горизонталі забезпечить вивантаження нагрітих преформ з пристрою під дією їх сили тяжіння. На фіг. 1 зображено нагрівач преформ, вертикальний переріз. На фіг. 2 зображено нагрівач преформ, вид зверху. Нагрівач преформ складається з рухомого контуру 1, виготовленого у вигляді дисків і встановлених на вертикальному валу 2, в яких виконані радіальні пази 3. Над кожним диском 1 встановлена по колу утримуюча напрямна 4, а під диском - нагрівачі 5. З бічної сторони дисків 1 встановлено завантажуючий 6 та вивантажуючий 7 механізми. Пристрій працює наступним чином. Заготовки преформ 8 подаються завантажуючим механізмом 6 в радіальні пази 3 дисків 1. Диски 1 обертаються валом 2 навколо своєї осі і переміщують встановлені заготовки 8 по колу. При цьому заготовки преформ 8 утримуються в пазах 3 від радіального переміщення напрямними 4 і нагріваються за допомогою нагрівачів 5. В позиції вивантаження нагріті заготовки преформ 8 вивантажуються під дією їх сили тяжіння в механізмі 7. Таке конструктивне виконання пристрою дозволяє спростити його конструкцію, зменшити габарити та ліквідувати динамічні навантаження на елементи пристрою і як наслідок підвищити надійність його роботи та продуктивність. 60 1 UA 84512 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Нагрівач преформ, що включає нагрівальну камеру, позиції завантаження та вивантаження і замкнутий рухомий контур, який відрізняється тим, що рухомий контур виготовлено щонайменше у вигляді двох, встановлених один над одним, дисків з радіальними пазами для преформ, над кожним диском по колу розміщено утримуючі напрямні для преформ, під кожним диском з обох сторін преформ по колу розміщено нагрівачі, а диски встановлені під кутом α>arctgf до горизонталі, де f - коефіцієнт тертя ковзання між диском та преформою. 2 UA 84512 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
