Ополіскувач цукрових буряків

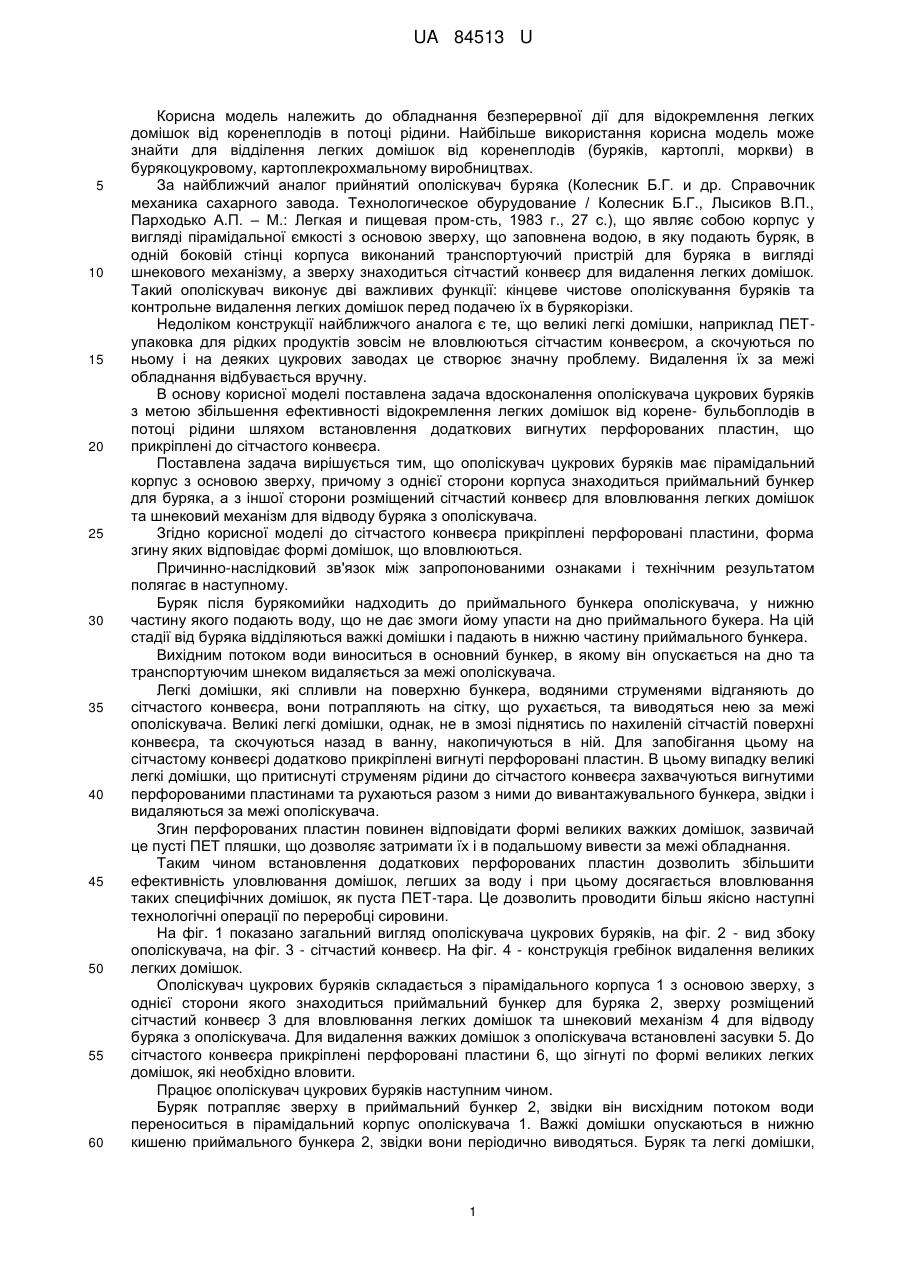

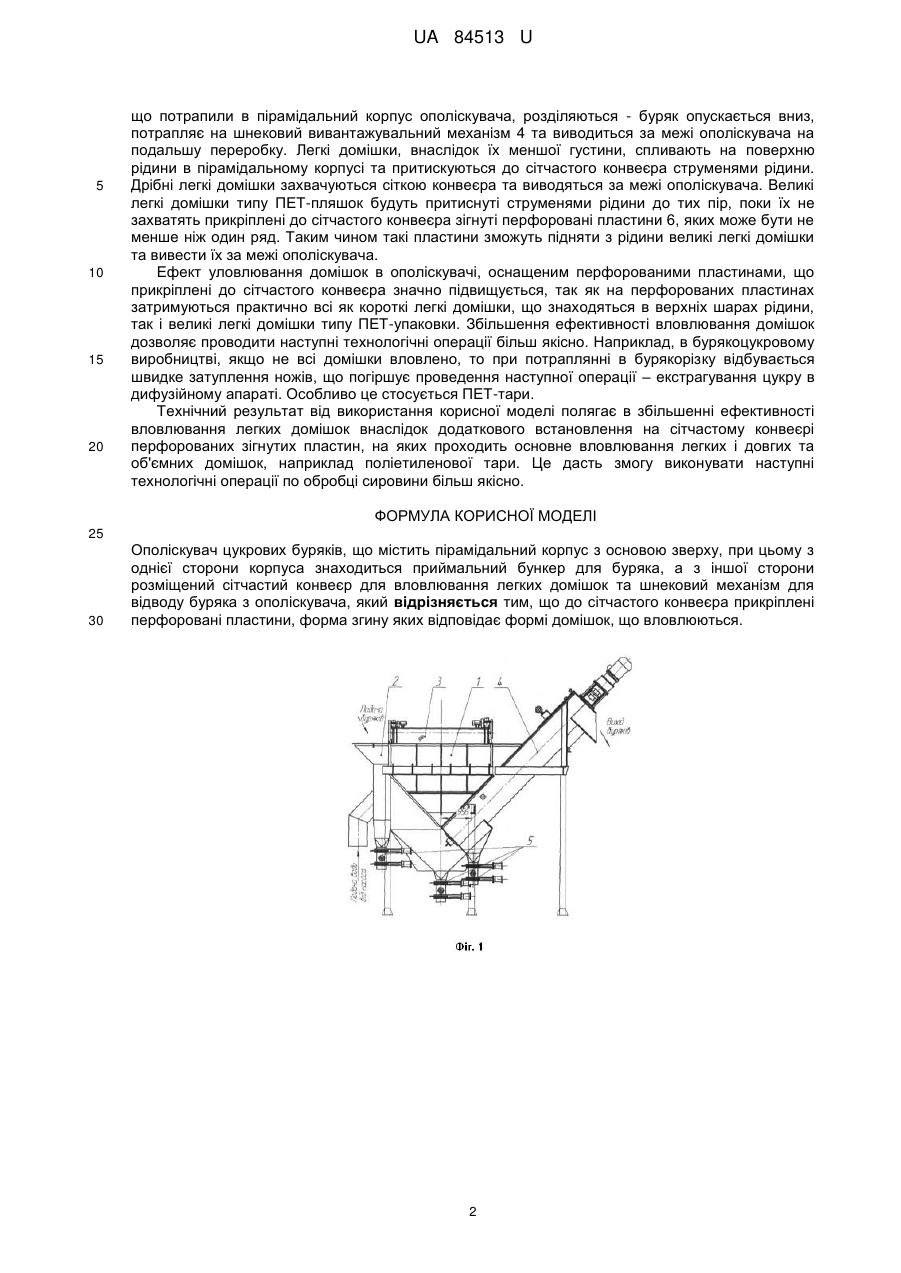

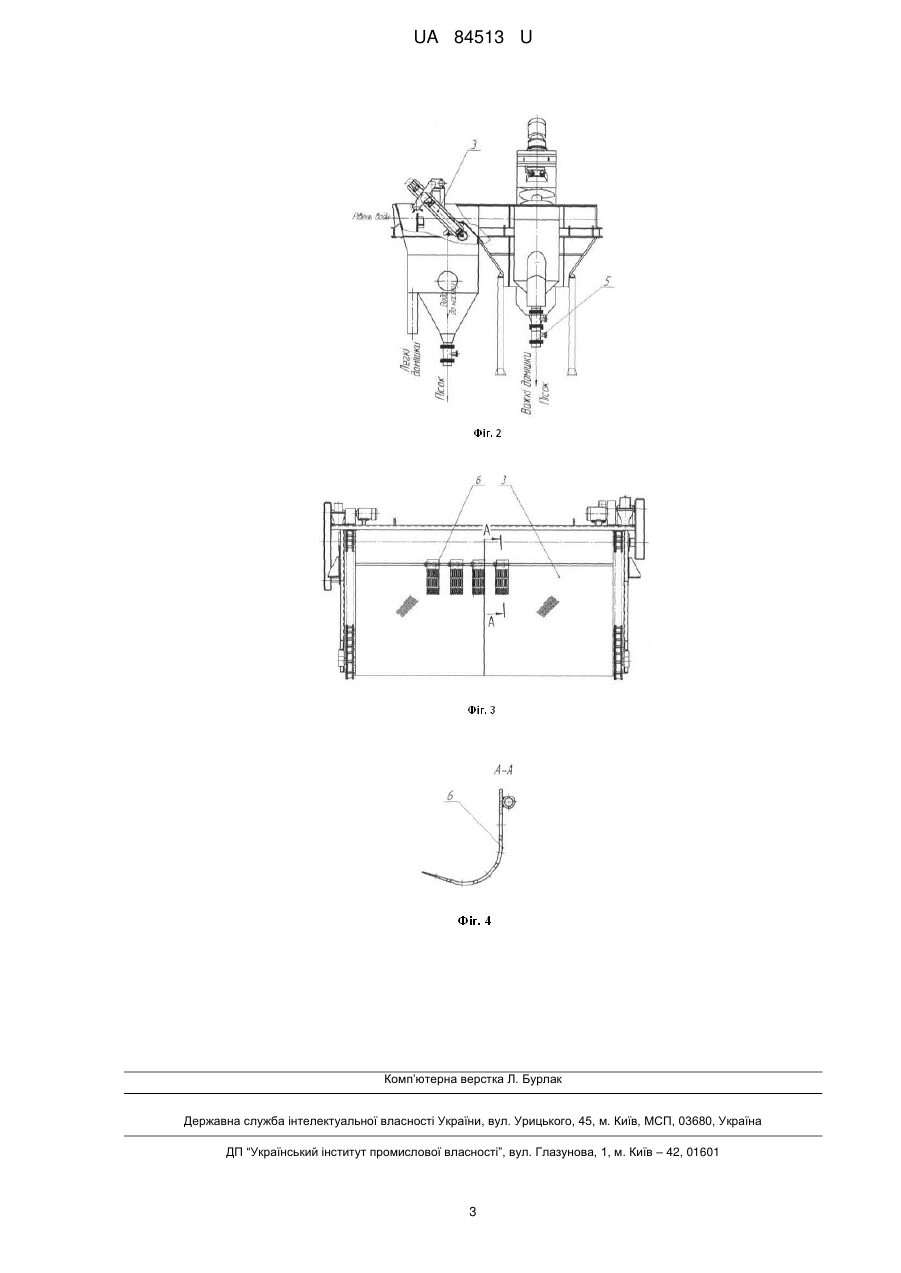

Реферат: Ополіскувач цукрових буряків містить пірамідальний корпус з основою зверху. З однієї сторони корпуса знаходиться приймальний бункер для буряка, а з іншої сторони розміщений сітчастий конвеєр для вловлювання легких домішок та шнековий механізм для відводу буряка з ополіскувача. До сітчастого конвеєра прикріплені перфоровані пластини, форма згину яких відповідає формі домішок, що вловлюються. UA 84513 U (54) ОПОЛІСКУВАЧ ЦУКРОВИХ БУРЯКІВ UA 84513 U UA 84513 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання безперервної дії для відокремлення легких домішок від коренеплодів в потоці рідини. Найбільше використання корисна модель може знайти для відділення легких домішок від коренеплодів (буряків, картоплі, моркви) в бурякоцукровому, картоплекрохмальному виробництвах. За найближчий аналог прийнятий ополіскувач буряка (Колесник Б.Г. и др. Справочник механика сахарного завода. Технологическое обурудование / Колесник Б.Г., Лысиков В.П., Парходько А.П. – М.: Легкая и пищевая пром-сть, 1983 г., 27 с.), що являє собою корпус у вигляді пірамідальної ємкості з основою зверху, що заповнена водою, в яку подають буряк, в одній боковій стінці корпуса виконаний транспортуючий пристрій для буряка в вигляді шнекового механізму, а зверху знаходиться сітчастий конвеєр для видалення легких домішок. Такий ополіскувач виконує дві важливих функції: кінцеве чистове ополіскування буряків та контрольне видалення легких домішок перед подачею їх в бурякорізки. Недоліком конструкції найближчого аналога є те, що великі легкі домішки, наприклад ПЕТупаковка для рідких продуктів зовсім не вловлюються сітчастим конвеєром, а скочуються по ньому і на деяких цукрових заводах це створює значну проблему. Видалення їх за межі обладнання відбувається вручну. В основу корисної моделі поставлена задача вдосконалення ополіскувача цукрових буряків з метою збільшення ефективності відокремлення легких домішок від корене- бульбоплодів в потоці рідини шляхом встановлення додаткових вигнутих перфорованих пластин, що прикріплені до сітчастого конвеєра. Поставлена задача вирішується тим, що ополіскувач цукрових буряків має пірамідальний корпус з основою зверху, причому з однієї сторони корпуса знаходиться приймальний бункер для буряка, а з іншої сторони розміщений сітчастий конвеєр для вловлювання легких домішок та шнековий механізм для відводу буряка з ополіскувача. Згідно корисної моделі до сітчастого конвеєра прикріплені перфоровані пластини, форма згину яких відповідає формі домішок, що вловлюються. Причинно-наслідковий зв'язок між запропонованими ознаками і технічним результатом полягає в наступному. Буряк після бурякомийки надходить до приймального бункера ополіскувача, у нижню частину якого подають воду, що не дає змоги йому упасти на дно приймального букера. На цій стадії від буряка відділяються важкі домішки і падають в нижню частину приймального бункера. Вихідним потоком води виноситься в основний бункер, в якому він опускається на дно та транспортуючим шнеком видаляється за межі ополіскувача. Легкі домішки, які спливли на поверхню бункера, водяними струменями відганяють до сітчастого конвеєра, вони потрапляють на сітку, що рухається, та виводяться нею за межі ополіскувача. Великі легкі домішки, однак, не в змозі піднятись по нахиленій сітчастій поверхні конвеєра, та скочуються назад в ванну, накопичуються в ній. Для запобігання цьому на сітчастому конвеєрі додатково прикріплені вигнуті перфоровані пластин. В цьому випадку великі легкі домішки, що притиснуті струменям рідини до сітчастого конвеєра захвачуються вигнутими перфорованими пластинами та рухаються разом з ними до вивантажувального бункера, звідки і видаляються за межі ополіскувача. Згин перфорованих пластин повинен відповідати формі великих важких домішок, зазвичай це пусті ПЕТ пляшки, що дозволяє затримати їх і в подальшому вивести за межі обладнання. Таким чином встановлення додаткових перфорованих пластин дозволить збільшити ефективність уловлювання домішок, легших за воду і при цьому досягається вловлювання таких специфічних домішок, як пуста ПЕТ-тара. Це дозволить проводити більш якісно наступні технологічні операції по переробці сировини. На фіг. 1 показано загальний вигляд ополіскувача цукрових буряків, на фіг. 2 - вид збоку ополіскувача, на фіг. 3 - сітчастий конвеєр. На фіг. 4 - конструкція гребінок видалення великих легких домішок. Ополіскувач цукрових буряків складається з пірамідального корпуса 1 з основою зверху, з однієї сторони якого знаходиться приймальний бункер для буряка 2, зверху розміщений сітчастий конвеєр 3 для вловлювання легких домішок та шнековий механізм 4 для відводу буряка з ополіскувача. Для видалення важких домішок з ополіскувача встановлені засувки 5. До сітчастого конвеєра прикріплені перфоровані пластини 6, що зігнуті по формі великих легких домішок, які необхідно вловити. Працює ополіскувач цукрових буряків наступним чином. Буряк потрапляє зверху в приймальний бункер 2, звідки він висхідним потоком води переноситься в пірамідальний корпус ополіскувача 1. Важкі домішки опускаються в нижню кишеню приймального бункера 2, звідки вони періодично виводяться. Буряк та легкі домішки, 1 UA 84513 U 5 10 15 20 що потрапили в пірамідальний корпус ополіскувача, розділяються - буряк опускається вниз, потрапляє на шнековий вивантажувальний механізм 4 та виводиться за межі ополіскувача на подальшу переробку. Легкі домішки, внаслідок їх меншої густини, спливають на поверхню рідини в пірамідальному корпусі та притискуються до сітчастого конвеєра струменями рідини. Дрібні легкі домішки захвачуються сіткою конвеєра та виводяться за межі ополіскувача. Великі легкі домішки типу ПЕТ-пляшок будуть притиснуті струменями рідини до тих пір, поки їх не захватять прикріплені до сітчастого конвеєра зігнуті перфоровані пластини 6, яких може бути не менше ніж один ряд. Таким чином такі пластини зможуть підняти з рідини великі легкі домішки та вивести їх за межі ополіскувача. Ефект уловлювання домішок в ополіскувачі, оснащеним перфорованими пластинами, що прикріплені до сітчастого конвеєра значно підвищується, так як на перфорованих пластинах затримуються практично всі як короткі легкі домішки, що знаходяться в верхніх шарах рідини, так і великі легкі домішки типу ПЕТ-упаковки. Збільшення ефективності вловлювання домішок дозволяє проводити наступні технологічні операції більш якісно. Наприклад, в бурякоцукровому виробництві, якщо не всі домішки вловлено, то при потраплянні в бурякорізку відбувається швидке затуплення ножів, що погіршує проведення наступної операції – екстрагування цукру в дифузійному апараті. Особливо це стосується ПЕТ-тари. Технічний результат від використання корисної моделі полягає в збільшенні ефективності вловлювання легких домішок внаслідок додаткового встановлення на сітчастому конвеєрі перфорованих зігнутих пластин, на яких проходить основне вловлювання легких і довгих та об'ємних домішок, наприклад поліетиленової тари. Це дасть змогу виконувати наступні технологічні операції по обробці сировини більш якісно. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Ополіскувач цукрових буряків, що містить пірамідальний корпус з основою зверху, при цьому з однієї сторони корпуса знаходиться приймальний бункер для буряка, а з іншої сторони розміщений сітчастий конвеєр для вловлювання легких домішок та шнековий механізм для відводу буряка з ополіскувача, який відрізняється тим, що до сітчастого конвеєра прикріплені перфоровані пластини, форма згину яких відповідає формі домішок, що вловлюються. 2 UA 84513 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
