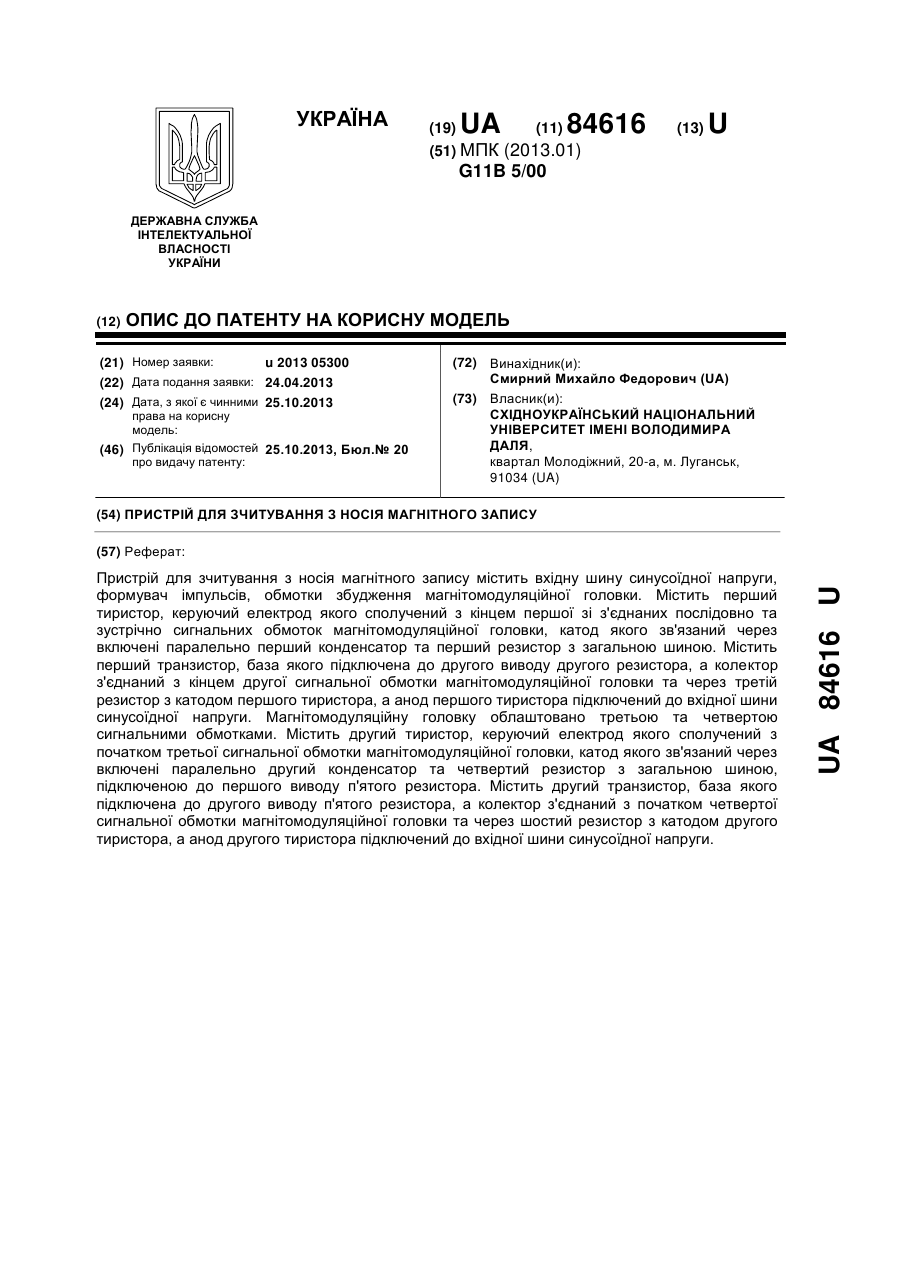

Пристрій для зчитування з носія магнітного запису

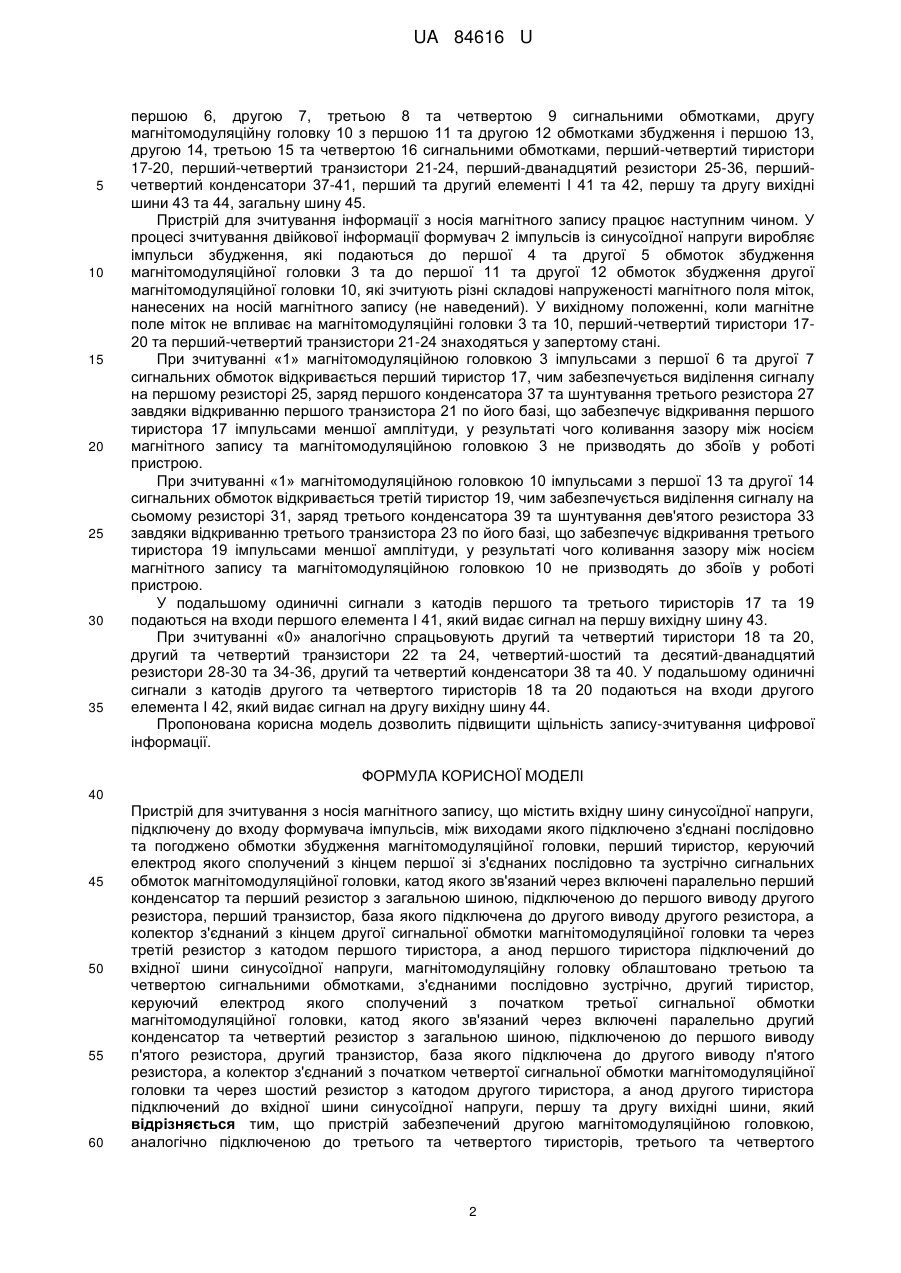

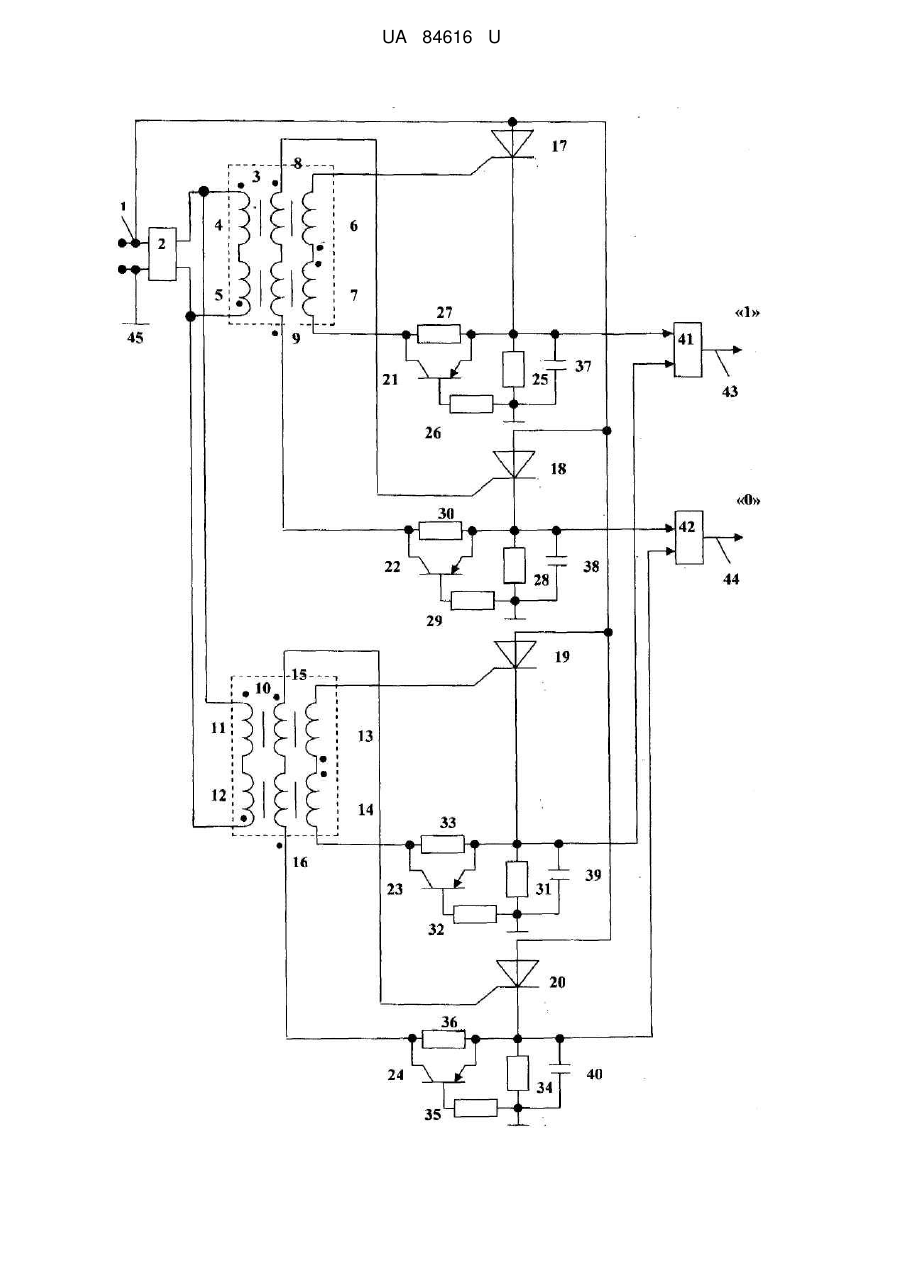

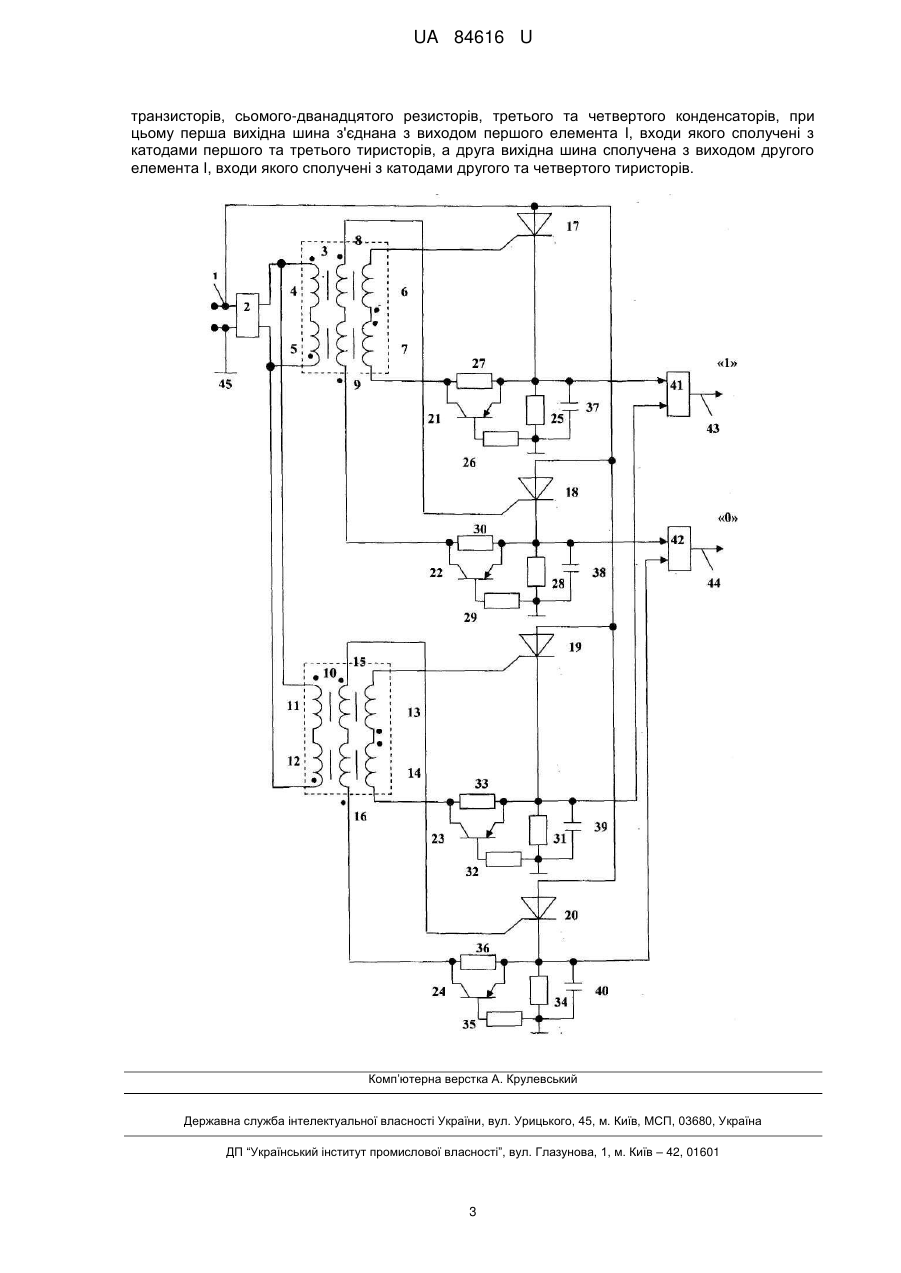

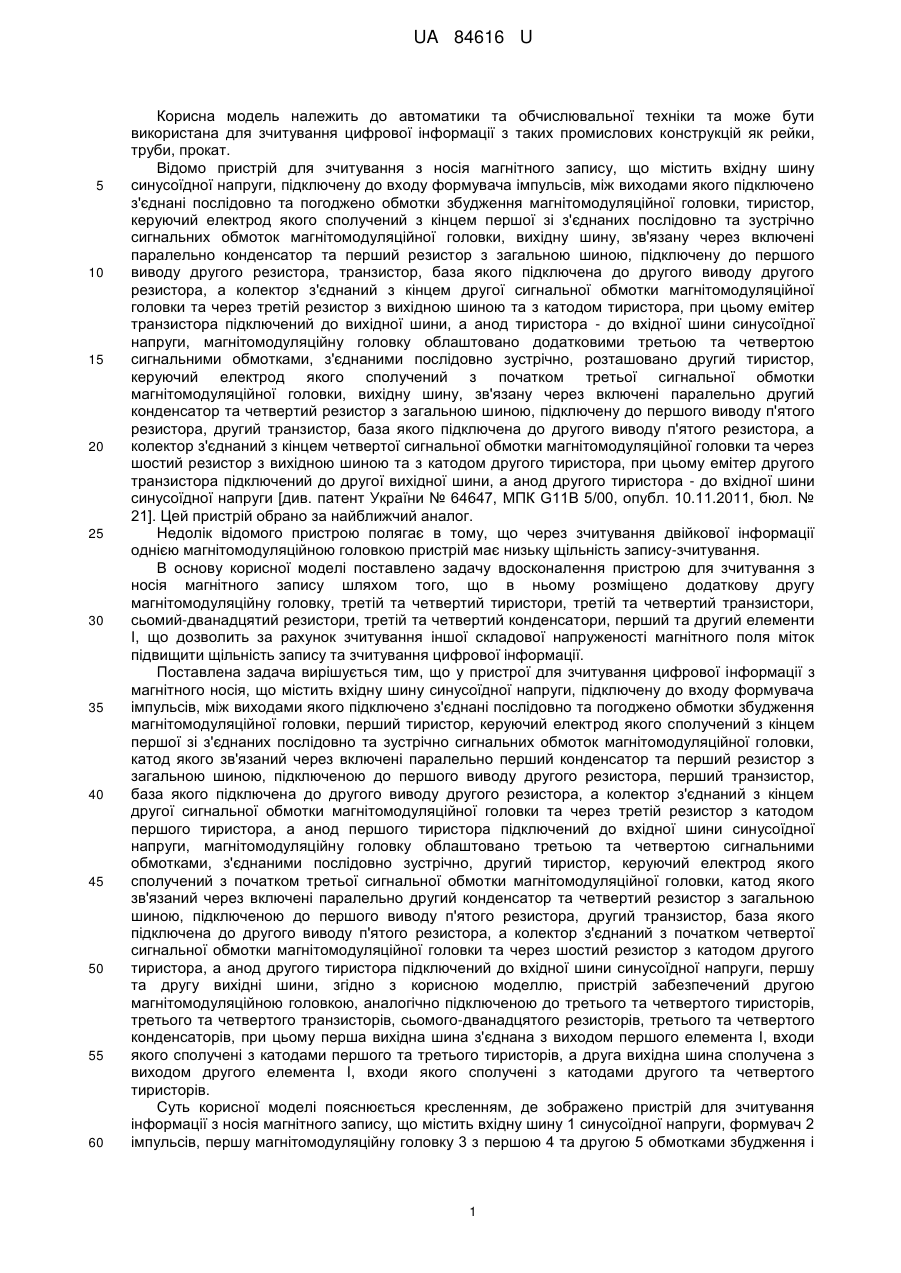

Реферат: UA 84616 U UA 84616 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до автоматики та обчислювальної техніки та може бути використана для зчитування цифрової інформації з таких промислових конструкцій як рейки, труби, прокат. Відомо пристрій для зчитування з носія магнітного запису, що містить вхідну шину синусоїдної напруги, підключену до входу формувача імпульсів, між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, тиристор, керуючий електрод якого сполучений з кінцем першої зі з'єднаних послідовно та зустрічно сигнальних обмоток магнітомодуляційної головки, вихідну шину, зв'язану через включені паралельно конденсатор та перший резистор з загальною шиною, підключену до першого виводу другого резистора, транзистор, база якого підключена до другого виводу другого резистора, а колектор з'єднаний з кінцем другої сигнальної обмотки магнітомодуляційної головки та через третій резистор з вихідною шиною та з катодом тиристора, при цьому емітер транзистора підключений до вихідної шини, а анод тиристора - до вхідної шини синусоїдної напруги, магнітомодуляційну головку облаштовано додатковими третьою та четвертою сигнальними обмотками, з'єднаними послідовно зустрічно, розташовано другий тиристор, керуючий електрод якого сполучений з початком третьої сигнальної обмотки магнітомодуляційної головки, вихідну шину, зв'язану через включені паралельно другий конденсатор та четвертий резистор з загальною шиною, підключену до першого виводу п'ятого резистора, другий транзистор, база якого підключена до другого виводу п'ятого резистора, а колектор з'єднаний з кінцем четвертої сигнальної обмотки магнітомодуляційної головки та через шостий резистор з вихідною шиною та з катодом другого тиристора, при цьому емітер другого транзистора підключений до другої вихідної шини, а анод другого тиристора - до вхідної шини синусоїдної напруги [див. патент України № 64647, МПК G11B 5/00, опубл. 10.11.2011, бюл. № 21]. Цей пристрій обрано за найближчий аналог. Недолік відомого пристрою полягає в тому, що через зчитування двійкової інформації однією магнітомодуляційною головкою пристрій має низьку щільність запису-зчитування. В основу корисної моделі поставлено задачу вдосконалення пристрою для зчитування з носія магнітного запису шляхом того, що в ньому розміщено додаткову другу магнітомодуляційну головку, третій та четвертий тиристори, третій та четвертий транзистори, сьомий-дванадцятий резистори, третій та четвертий конденсатори, перший та другий елементи І, що дозволить за рахунок зчитування іншої складової напруженості магнітного поля міток підвищити щільність запису та зчитування цифрової інформації. Поставлена задача вирішується тим, що у пристрої для зчитування цифрової інформації з магнітного носія, що містить вхідну шину синусоїдної напруги, підключену до входу формувача імпульсів, між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, перший тиристор, керуючий електрод якого сполучений з кінцем першої зі з'єднаних послідовно та зустрічно сигнальних обмоток магнітомодуляційної головки, катод якого зв'язаний через включені паралельно перший конденсатор та перший резистор з загальною шиною, підключеною до першого виводу другого резистора, перший транзистор, база якого підключена до другого виводу другого резистора, а колектор з'єднаний з кінцем другої сигнальної обмотки магнітомодуляційної головки та через третій резистор з катодом першого тиристора, а анод першого тиристора підключений до вхідної шини синусоїдної напруги, магнітомодуляційну головку облаштовано третьою та четвертою сигнальними обмотками, з'єднаними послідовно зустрічно, другий тиристор, керуючий електрод якого сполучений з початком третьої сигнальної обмотки магнітомодуляційної головки, катод якого зв'язаний через включені паралельно другий конденсатор та четвертий резистор з загальною шиною, підключеною до першого виводу п'ятого резистора, другий транзистор, база якого підключена до другого виводу п'ятого резистора, а колектор з'єднаний з початком четвертої сигнальної обмотки магнітомодуляційної головки та через шостий резистор з катодом другого тиристора, а анод другого тиристора підключений до вхідної шини синусоїдної напруги, першу та другу вихідні шини, згідно з корисною моделлю, пристрій забезпечений другою магнітомодуляційною головкою, аналогічно підключеною до третього та четвертого тиристорів, третього та четвертого транзисторів, сьомого-дванадцятого резисторів, третього та четвертого конденсаторів, при цьому перша вихідна шина з'єднана з виходом першого елемента І, входи якого сполучені з катодами першого та третього тиристорів, а друга вихідна шина сполучена з виходом другого елемента І, входи якого сполучені з катодами другого та четвертого тиристорів. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування інформації з носія магнітного запису, що містить вхідну шину 1 синусоїдної напруги, формувач 2 імпульсів, першу магнітомодуляційну головку 3 з першою 4 та другою 5 обмотками збудження і 1 UA 84616 U 5 10 15 20 25 30 35 першою 6, другою 7, третьою 8 та четвертою 9 сигнальними обмотками, другу магнітомодуляційну головку 10 з першою 11 та другою 12 обмотками збудження і першою 13, другою 14, третьою 15 та четвертою 16 сигнальними обмотками, перший-четвертий тиристори 17-20, перший-четвертий транзистори 21-24, перший-дванадцятий резистори 25-36, першийчетвертий конденсатори 37-41, перший та другий елементі І 41 та 42, першу та другу вихідні шини 43 та 44, загальну шину 45. Пристрій для зчитування інформації з носія магнітного запису працює наступним чином. У процесі зчитування двійкової інформації формувач 2 імпульсів із синусоїдної напруги виробляє імпульси збудження, які подаються до першої 4 та другої 5 обмоток збудження магнітомодуляційної головки 3 та до першої 11 та другої 12 обмоток збудження другої магнітомодуляційної головки 10, які зчитують різні складові напруженості магнітного поля міток, нанесених на носій магнітного запису (не наведений). У вихідному положенні, коли магнітне поле міток не впливає на магнітомодуляційні головки 3 та 10, перший-четвертий тиристори 1720 та перший-четвертий транзистори 21-24 знаходяться у запертому стані. При зчитуванні «1» магнітомодуляційною головкою 3 імпульсами з першої 6 та другої 7 сигнальних обмоток відкривається перший тиристор 17, чим забезпечується виділення сигналу на першому резисторі 25, заряд першого конденсатора 37 та шунтування третього резистора 27 завдяки відкриванню першого транзистора 21 по його базі, що забезпечує відкривання першого тиристора 17 імпульсами меншої амплітуди, у результаті чого коливання зазору між носієм магнітного запису та магнітомодуляційною головкою 3 не призводять до збоїв у роботі пристрою. При зчитуванні «1» магнітомодуляційною головкою 10 імпульсами з першої 13 та другої 14 сигнальних обмоток відкривається третій тиристор 19, чим забезпечується виділення сигналу на сьомому резисторі 31, заряд третього конденсатора 39 та шунтування дев'ятого резистора 33 завдяки відкриванню третього транзистора 23 по його базі, що забезпечує відкривання третього тиристора 19 імпульсами меншої амплітуди, у результаті чого коливання зазору між носієм магнітного запису та магнітомодуляційною головкою 10 не призводять до збоїв у роботі пристрою. У подальшому одиничні сигнали з катодів першого та третього тиристорів 17 та 19 подаються на входи першого елемента І 41, який видає сигнал на першу вихідну шину 43. При зчитуванні «0» аналогічно спрацьовують другий та четвертий тиристори 18 та 20, другий та четвертий транзистори 22 та 24, четвертий-шостий та десятий-дванадцятий резистори 28-30 та 34-36, другий та четвертий конденсатори 38 та 40. У подальшому одиничні сигнали з катодів другого та четвертого тиристорів 18 та 20 подаються на входи другого елемента І 42, який видає сигнал на другу вихідну шину 44. Пропонована корисна модель дозволить підвищити щільність запису-зчитування цифрової інформації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 60 Пристрій для зчитування з носія магнітного запису, що містить вхідну шину синусоїдної напруги, підключену до входу формувача імпульсів, між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, перший тиристор, керуючий електрод якого сполучений з кінцем першої зі з'єднаних послідовно та зустрічно сигнальних обмоток магнітомодуляційної головки, катод якого зв'язаний через включені паралельно перший конденсатор та перший резистор з загальною шиною, підключеною до першого виводу другого резистора, перший транзистор, база якого підключена до другого виводу другого резистора, а колектор з'єднаний з кінцем другої сигнальної обмотки магнітомодуляційної головки та через третій резистор з катодом першого тиристора, а анод першого тиристора підключений до вхідної шини синусоїдної напруги, магнітомодуляційну головку облаштовано третьою та четвертою сигнальними обмотками, з'єднаними послідовно зустрічно, другий тиристор, керуючий електрод якого сполучений з початком третьої сигнальної обмотки магнітомодуляційної головки, катод якого зв'язаний через включені паралельно другий конденсатор та четвертий резистор з загальною шиною, підключеною до першого виводу п'ятого резистора, другий транзистор, база якого підключена до другого виводу п'ятого резистора, а колектор з'єднаний з початком четвертої сигнальної обмотки магнітомодуляційної головки та через шостий резистор з катодом другого тиристора, а анод другого тиристора підключений до вхідної шини синусоїдної напруги, першу та другу вихідні шини, який відрізняється тим, що пристрій забезпечений другою магнітомодуляційною головкою, аналогічно підключеною до третього та четвертого тиристорів, третього та четвертого 2 UA 84616 U транзисторів, сьомого-дванадцятого резисторів, третього та четвертого конденсаторів, при цьому перша вихідна шина з'єднана з виходом першого елемента І, входи якого сполучені з катодами першого та третього тиристорів, а друга вихідна шина сполучена з виходом другого елемента І, входи якого сполучені з катодами другого та четвертого тиристорів. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
