Пристрій для зчитування з носія магнітного запису

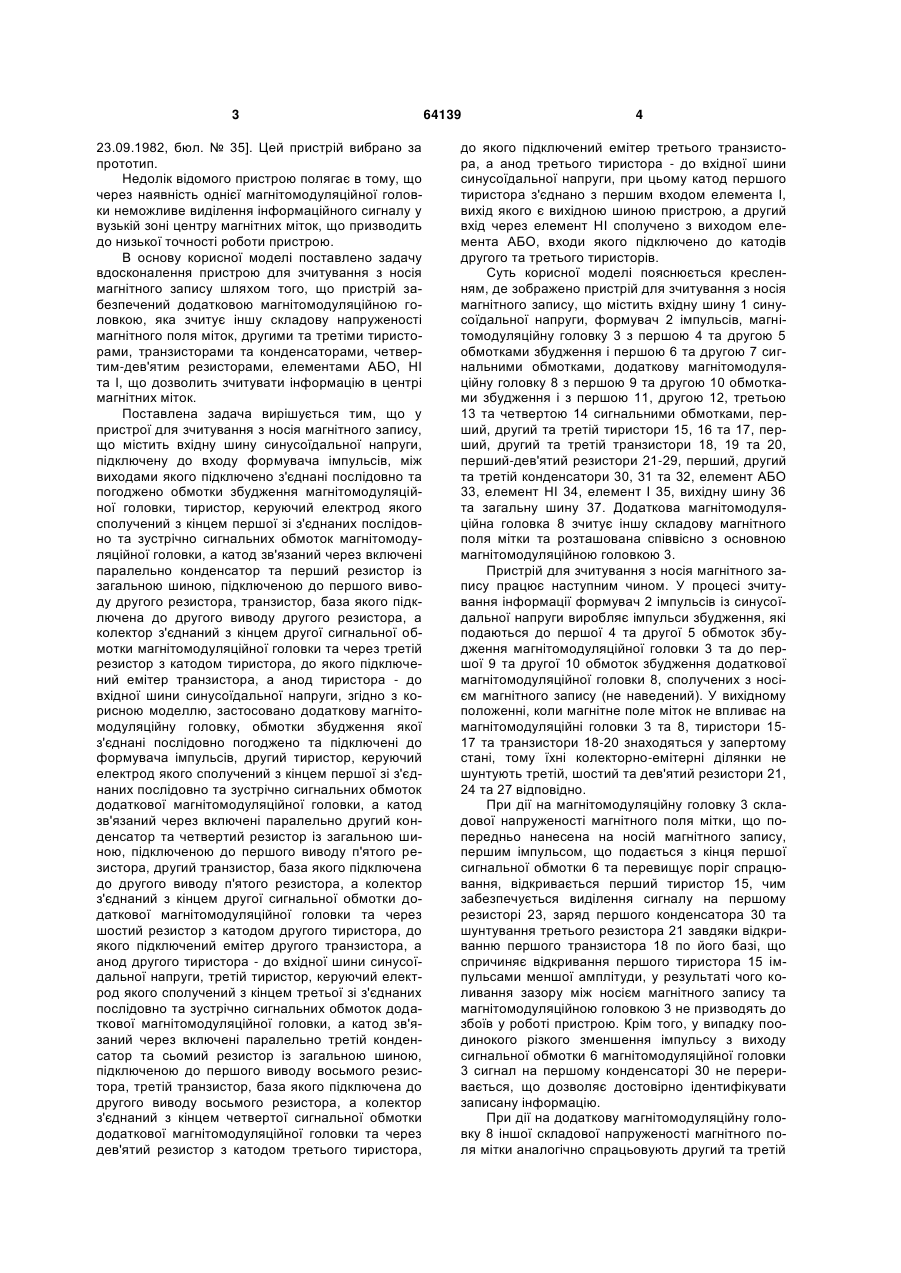

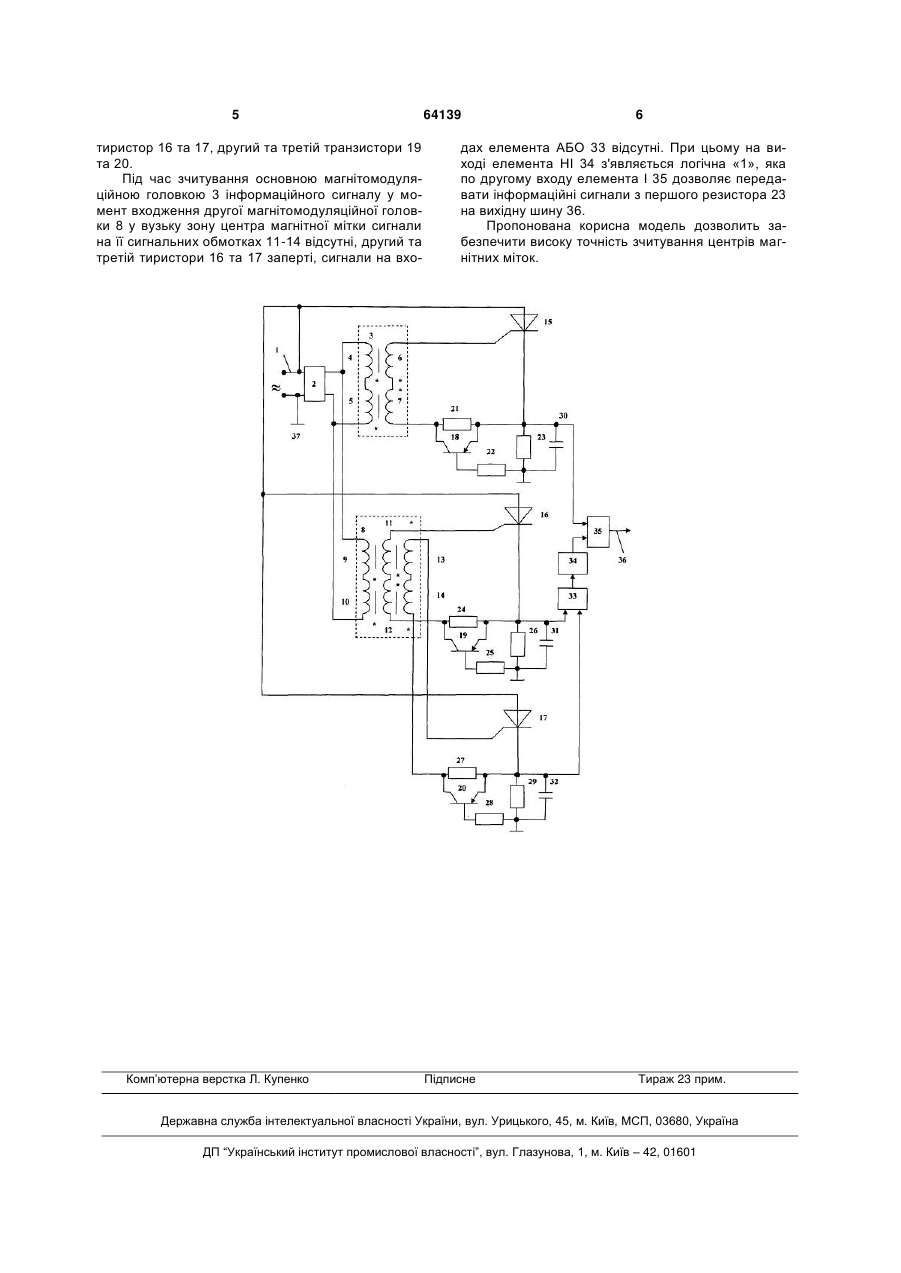

Пристрій для зчитування з носія магнітного запису, що містить вхідну шину синусоїдальної напруги, підключену до входу формувача імпульсів, між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, тиристор, керуючий електрод якого сполучений з кінцем першої зі з'єднаних послідовно та зустрічно сигнальних обмоток магнітомодуляційної головки, а катод зв'язаний через включені паралельно конденсатор та перший резистор із загальною шиною, підключеною до першого виводу другого резистора, транзистор, база якого підключена до другого виводу другого резистора, а колектор з'єднаний з кінцем другої сигнальної обмотки магнітомодуляційної головки та через третій резистор з катодом тиристора, до якого підключений емітер транзистора, а анод тиристора - до вхідної шини синусоїдальної напруги, який відрізняється тим, що застосовано додаткову магнітомодуляційну головку, обмотки збудження якої з'єднані послідовно погоджено та підключені до формувача імпульсів, другий тиристор, керуючий електрод якого сполучений з кінцем першої зі з'єднаних послідовно та зустрічно сигна U 2 (19) 1 3 23.09.1982, бюл. № 35]. Цей пристрій вибрано за прототип. Недолік відомого пристрою полягає в тому, що через наявність однієї магнітомодуляційної головки неможливе виділення інформаційного сигналу у вузькій зоні центру магнітних міток, що призводить до низької точності роботи пристрою. В основу корисної моделі поставлено задачу вдосконалення пристрою для зчитування з носія магнітного запису шляхом того, що пристрій забезпечений додатковою магнітомодуляційною головкою, яка зчитує іншу складову напруженості магнітного поля міток, другими та третіми тиристорами, транзисторами та конденсаторами, четвертим-дев'ятим резисторами, елементами АБО, НІ та І, що дозволить зчитувати інформацію в центрі магнітних міток. Поставлена задача вирішується тим, що у пристрої для зчитування з носія магнітного запису, що містить вхідну шину синусоїдальної напруги, підключену до входу формувача імпульсів, між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, тиристор, керуючий електрод якого сполучений з кінцем першої зі з'єднаних послідовно та зустрічно сигнальних обмоток магнітомодуляційної головки, а катод зв'язаний через включені паралельно конденсатор та перший резистор із загальною шиною, підключеною до першого виводу другого резистора, транзистор, база якого підключена до другого виводу другого резистора, а колектор з'єднаний з кінцем другої сигнальної обмотки магнітомодуляційної головки та через третій резистор з катодом тиристора, до якого підключений емітер транзистора, а анод тиристора - до вхідної шини синусоїдальної напруги, згідно з корисною моделлю, застосовано додаткову магнітомодуляційну головку, обмотки збудження якої з'єднані послідовно погоджено та підключені до формувача імпульсів, другий тиристор, керуючий електрод якого сполучений з кінцем першої зі з'єднаних послідовно та зустрічно сигнальних обмоток додаткової магнітомодуляційної головки, а катод зв'язаний через включені паралельно другий конденсатор та четвертий резистор із загальною шиною, підключеною до першого виводу п'ятого резистора, другий транзистор, база якого підключена до другого виводу п'ятого резистора, а колектор з'єднаний з кінцем другої сигнальної обмотки додаткової магнітомодуляційної головки та через шостий резистор з катодом другого тиристора, до якого підключений емітер другого транзистора, а анод другого тиристора - до вхідної шини синусоїдальної напруги, третій тиристор, керуючий електрод якого сполучений з кінцем третьої зі з'єднаних послідовно та зустрічно сигнальних обмоток додаткової магнітомодуляційної головки, а катод зв'язаний через включені паралельно третій конденсатор та сьомий резистор із загальною шиною, підключеною до першого виводу восьмого резистора, третій транзистор, база якого підключена до другого виводу восьмого резистора, а колектор з'єднаний з кінцем четвертої сигнальної обмотки додаткової магнітомодуляційної головки та через дев'ятий резистор з катодом третього тиристора, 64139 4 до якого підключений емітер третього транзистора, а анод третього тиристора - до вхідної шини синусоїдальної напруги, при цьому катод першого тиристора з'єднано з першим входом елемента І, вихід якого є вихідною шиною пристрою, а другий вхід через елемент НІ сполучено з виходом елемента АБО, входи якого підключено до катодів другого та третього тиристорів. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування з носія магнітного запису, що містить вхідну шину 1 синусоїдальної напруги, формувач 2 імпульсів, магнітомодуляційну головку 3 з першою 4 та другою 5 обмотками збудження і першою 6 та другою 7 сигнальними обмотками, додаткову магнітомодуляційну головку 8 з першою 9 та другою 10 обмотками збудження і з першою 11, другою 12, третьою 13 та четвертою 14 сигнальними обмотками, перший, другий та третій тиристори 15, 16 та 17, перший, другий та третій транзистори 18, 19 та 20, перший-дев'ятий резистори 21-29, перший, другий та третій конденсатори 30, 31 та 32, елемент АБО 33, елемент НІ 34, елемент І 35, вихідну шину 36 та загальну шину 37. Додаткова магнітомодуляційна головка 8 зчитує іншу складову магнітного поля мітки та розташована співвісно з основною магнітомодуляційною головкою 3. Пристрій для зчитування з носія магнітного запису працює наступним чином. У процесі зчитування інформації формувач 2 імпульсів із синусоїдальної напруги виробляє імпульси збудження, які подаються до першої 4 та другої 5 обмоток збудження магнітомодуляційної головки 3 та до першої 9 та другої 10 обмоток збудження додаткової магнітомодуляційної головки 8, сполучених з носієм магнітного запису (не наведений). У вихідному положенні, коли магнітне поле міток не впливає на магнітомодуляційні головки 3 та 8, тиристори 1517 та транзистори 18-20 знаходяться у запертому стані, тому їхні колекторно-емітерні ділянки не шунтують третій, шостий та дев'ятий резистори 21, 24 та 27 відповідно. При дії на магнітомодуляційну головку 3 складової напруженості магнітного поля мітки, що попередньо нанесена на носій магнітного запису, першим імпульсом, що подається з кінця першої сигнальної обмотки 6 та перевищує поріг спрацювання, відкривається перший тиристор 15, чим забезпечується виділення сигналу на першому резисторі 23, заряд першого конденсатора 30 та шунтування третього резистора 21 завдяки відкриванню першого транзистора 18 по його базі, що спричиняє відкривання першого тиристора 15 імпульсами меншої амплітуди, у результаті чого коливання зазору між носієм магнітного запису та магнітомодуляційною головкою 3 не призводять до збоїв у роботі пристрою. Крім того, у випадку поодинокого різкого зменшення імпульсу з виходу сигнальної обмотки 6 магнітомодуляційної головки 3 сигнал на першому конденсаторі 30 не переривається, що дозволяє достовірно ідентифікувати записану інформацію. При дії на додаткову магнітомодуляційну головку 8 іншої складової напруженості магнітного поля мітки аналогічно спрацьовують другий та третій 5 тиристор 16 та 17, другий та третій транзистори 19 та 20. Під час зчитування основною магнітомодуляційною головкою 3 інформаційного сигналу у момент входження другої магнітомодуляційної головки 8 у вузьку зону центра магнітної мітки сигнали на її сигнальних обмотках 11-14 відсутні, другий та третій тиристори 16 та 17 заперті, сигнали на вхо Комп’ютерна верстка Л. Купенко 64139 6 дах елемента АБО 33 відсутні. При цьому на виході елемента НІ 34 з'являється логічна «1», яка по другому входу елемента І 35 дозволяє передавати інформаційні сигнали з першого резистора 23 на вихідну шину 36. Пропонована корисна модель дозволить забезпечити високу точність зчитування центрів магнітних міток. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
