Пристрій для зчитування з носія магнітного запису

Номер патенту: 64584

Опубліковано: 10.11.2011

Автор: Смірний Михайло Федорович

Завантажити PDF файл.

Формула / Реферат

Пристрій для зчитування з носія магнітного запису, що містить формувач імпульсів, між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, перша та друга сигнальні обмотки якої з'єднані послідовно та зустрічно, транзистор, стік якого підключено до першого виводу другого резистора та до кінця першої сигнальної обмотки магнітомодуляційної головки, а витік - до другого виводу другого резистора та до входу одновібратора, вихід якого з'єднаний з першим діодом, катод якого через паралельно з'єднані перший конденсатор та перший резистор підключено до спільної шини, а через третій резистор сполучено із закривом транзистора, при цьому кінець другої сигнальної обмотки магнітомодуляційної головки з'єднано зі спільною шиною, який відрізняється тим, що застосовано магнітомодуляційну головку, облаштовану додатковими третьою та четвертою сигнальними обмотками, з'єднаними послідовно зустрічно, другий транзистор, стік якого підключено до першого виводу п'ятого резистора та до початку додаткової третьої сигнальної обмотки магнітомодуляційної головки, а витік - до другого виводу п'ятого резистора та до входу другого одновібратора, вихід якого з'єднаний з другим діодом, катод якого через паралельно з'єднані другий конденсатор та четвертий резистор підключено до спільної шини, а через шостий резистор сполучено із закривом другого транзистора, катод другого діода підключено до додаткової вихідної шини, при цьому кінець додаткової четвертої сигнальної обмотки магнітомодуляційної головки з'єднано зі спільною шиною.

Текст

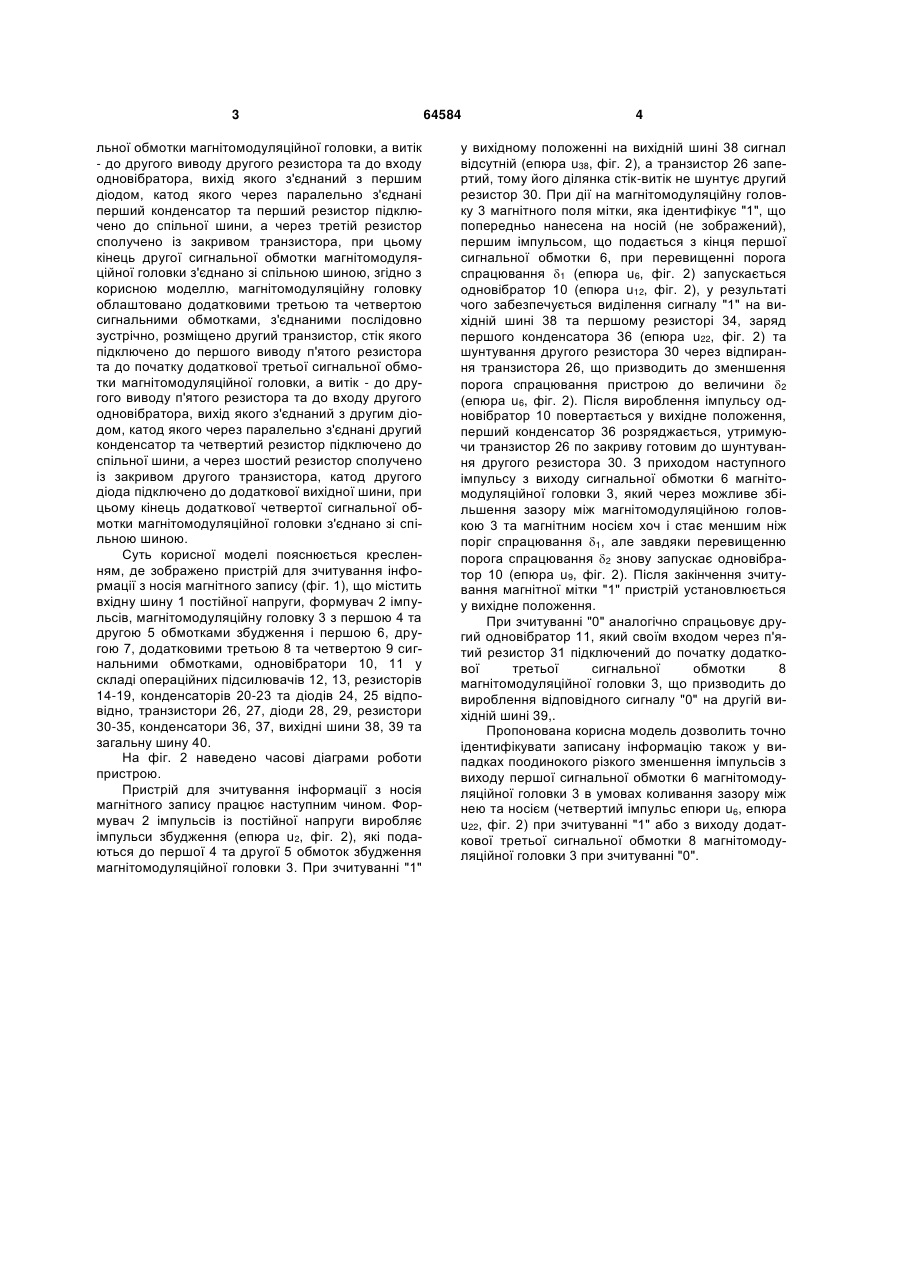

Пристрій для зчитування з носія магнітного запису, що містить формувач імпульсів, між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, перша та друга сигнальні обмотки якої з'єднані послідовно та зустрічно, транзистор, стік якого підключено до першого виводу другого резистора та до кінця першої сигнальної обмотки магнітомодуляційної головки, а витік - до другого виводу другого резистора та до входу одновібратора, вихід якого з'єднаний з першим діодом, катод якого через паралельно з'єднані перший конденсатор та перший резистор підключено до спільної шини, а через третій резистор 3 льної обмотки магнітомодуляційної головки, а витік - до другого виводу другого резистора та до входу одновібратора, вихід якого з'єднаний з першим діодом, катод якого через паралельно з'єднані перший конденсатор та перший резистор підключено до спільної шини, а через третій резистор сполучено із закривом транзистора, при цьому кінець другої сигнальної обмотки магнітомодуляційної головки з'єднано зі спільною шиною, згідно з корисною моделлю, магнітомодуляційну головку облаштовано додатковими третьою та четвертою сигнальними обмотками, з'єднаними послідовно зустрічно, розміщено другий транзистор, стік якого підключено до першого виводу п'ятого резистора та до початку додаткової третьої сигнальної обмотки магнітомодуляційної головки, а витік - до другого виводу п'ятого резистора та до входу другого одновібратора, вихід якого з'єднаний з другим діодом, катод якого через паралельно з'єднані другий конденсатор та четвертий резистор підключено до спільної шини, а через шостий резистор сполучено із закривом другого транзистора, катод другого діода підключено до додаткової вихідної шини, при цьому кінець додаткової четвертої сигнальної обмотки магнітомодуляційної головки з'єднано зі спільною шиною. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування інформації з носія магнітного запису (фіг. 1), що містить вхідну шину 1 постійної напруги, формувач 2 імпульсів, магнітомодуляційну головку 3 з першою 4 та другою 5 обмотками збудження і першою 6, другою 7, додатковими третьою 8 та четвертою 9 сигнальними обмотками, одновібратори 10, 11 у складі операційних підсилювачів 12, 13, резисторів 14-19, конденсаторів 20-23 та діодів 24, 25 відповідно, транзистори 26, 27, діоди 28, 29, резистори 30-35, конденсатори 36, 37, вихідні шини 38, 39 та загальну шину 40. На фіг. 2 наведено часові діаграми роботи пристрою. Пристрій для зчитування інформації з носія магнітного запису працює наступним чином. Формувач 2 імпульсів із постійної напруги виробляє імпульси збудження (епюра u2, фіг. 2), які подаються до першої 4 та другої 5 обмоток збудження магнітомодуляційної головки 3. При зчитуванні "1" 64584 4 у вихідному положенні на вихідній шині 38 сигнал відсутній (епюра u38, фіг. 2), а транзистор 26 запертий, тому його ділянка стік-витік не шунтує другий резистор 30. При дії на магнітомодуляційну головку 3 магнітного поля мітки, яка ідентифікує "1", що попередньо нанесена на носій (не зображений), першим імпульсом, що подається з кінця першої сигнальної обмотки 6, при перевищенні порога спрацювання 1 (епюра u6, фіг. 2) запускається одновібратор 10 (епюра u12, фіг. 2), у результаті чого забезпечується виділення сигналу "1" на вихідній шині 38 та першому резисторі 34, заряд першого конденсатора 36 (епюра u22, фіг. 2) та шунтування другого резистора 30 через відпирання транзистора 26, що призводить до зменшення порога спрацювання пристрою до величини 2 (епюра u6, фіг. 2). Після вироблення імпульсу одновібратор 10 повертається у вихідне положення, перший конденсатор 36 розряджається, утримуючи транзистор 26 по закриву готовим до шунтування другого резистора 30. З приходом наступного імпульсу з виходу сигнальної обмотки 6 магнітомодуляційної головки 3, який через можливе збільшення зазору між магнітомодуляційною головкою 3 та магнітним носієм хоч і стає меншим ніж поріг спрацювання 1, але завдяки перевищенню порога спрацювання 2 знову запускає одновібратор 10 (епюра u9, фіг. 2). Після закінчення зчитування магнітної мітки "1" пристрій установлюється у вихідне положення. При зчитуванні "0" аналогічно спрацьовує другий одновібратор 11, який своїм входом через п'ятий резистор 31 підключений до початку додаткової третьої сигнальної обмотки 8 магнітомодуляційної головки 3, що призводить до вироблення відповідного сигналу "0" на другій вихідній шині 39,. Пропонована корисна модель дозволить точно ідентифікувати записану інформацію також у випадках поодинокого різкого зменшення імпульсів з виходу першої сигнальної обмотки 6 магнітомодуляційної головки 3 в умовах коливання зазору між нею та носієм (четвертий імпульс епюри u6, епюра u22, фіг. 2) при зчитуванні "1" або з виходу додаткової третьої сигнальної обмотки 8 магнітомодуляційної головки 3 при зчитуванні "0". 5 Комп’ютерна верстка Г. Паяльніков 64584 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

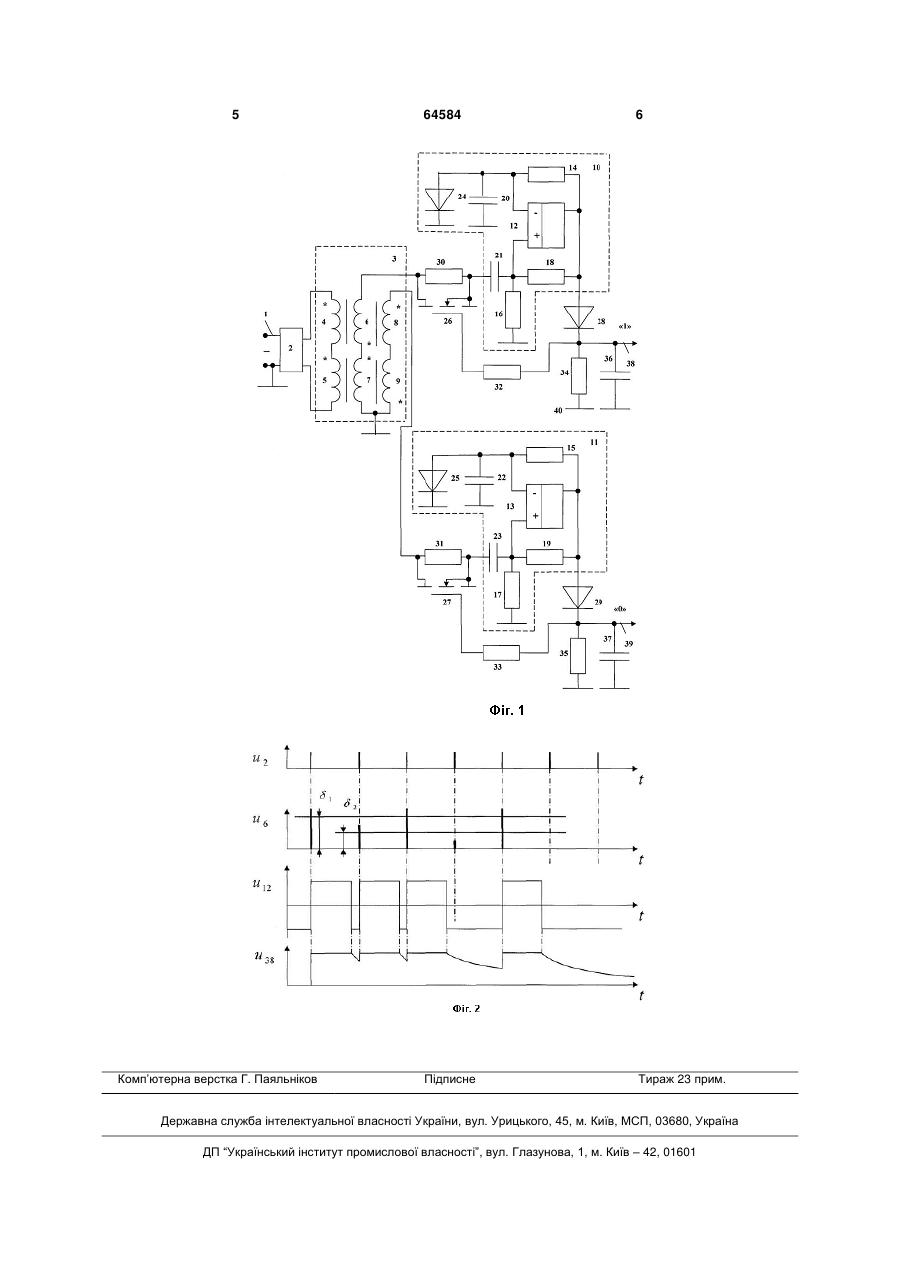

Дивитися

Додаткова інформація

Назва патенту англійською

Magnetic-recording medium reader unit

Автори англійською

Smyrnyi Mykhailo Fedorovych

Назва патенту російською

Устройство для считывания с носителя магнитной записи

Автори російською

Смирный Михаил Федорович

МПК / Мітки

МПК: G06K 7/00

Мітки: пристрій, запису, носія, зчитування, магнітного
