Ручна катапульта подачі навантаженого ліня

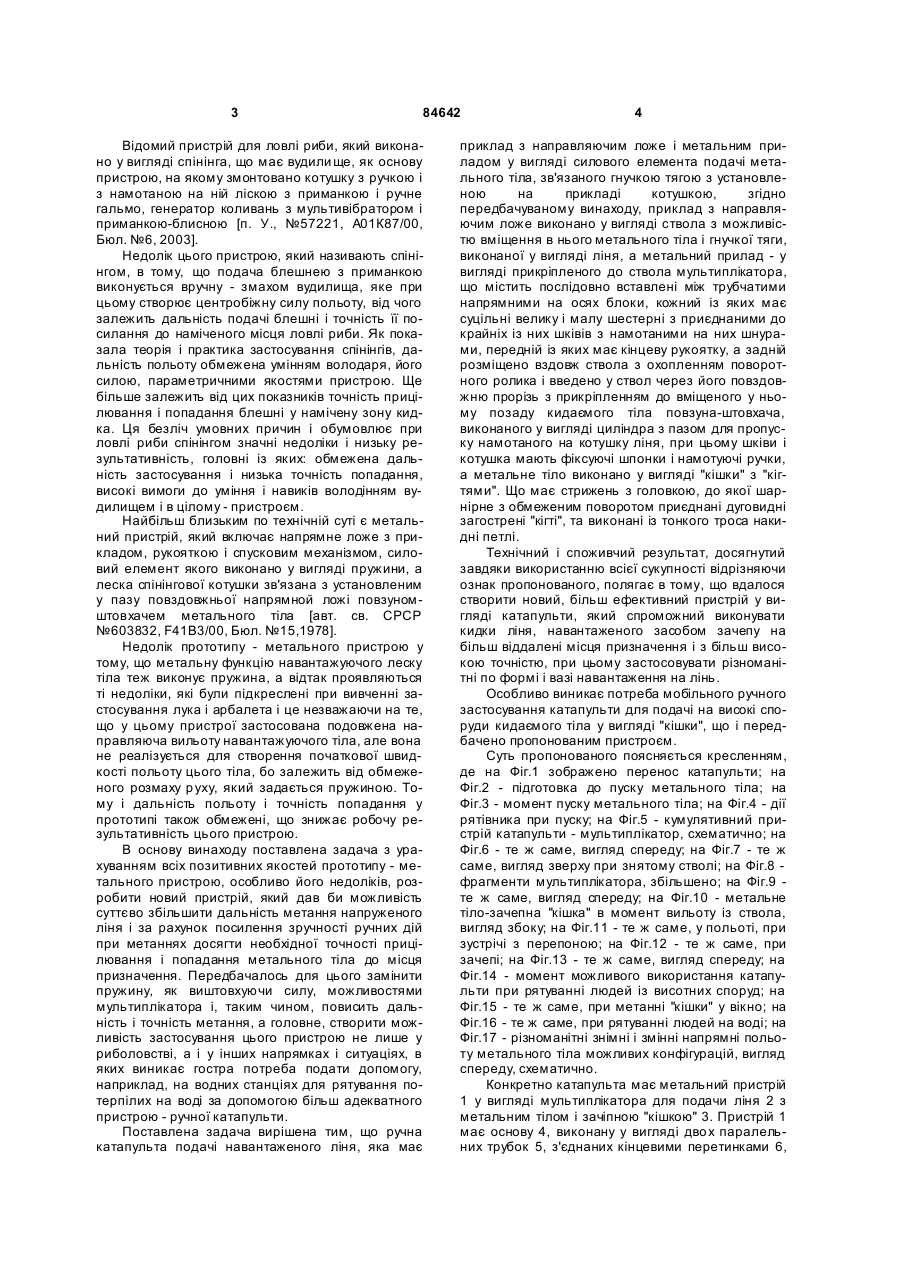

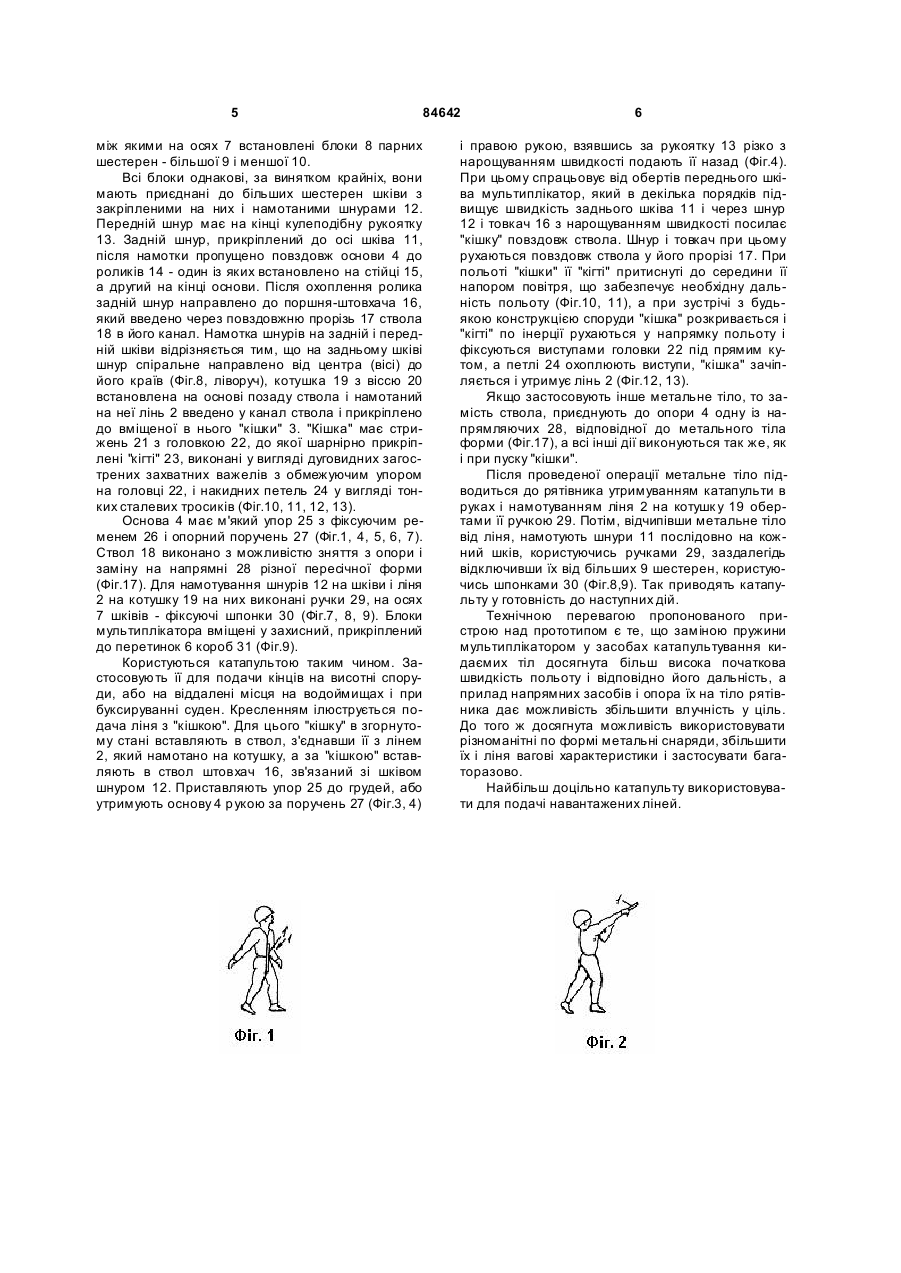

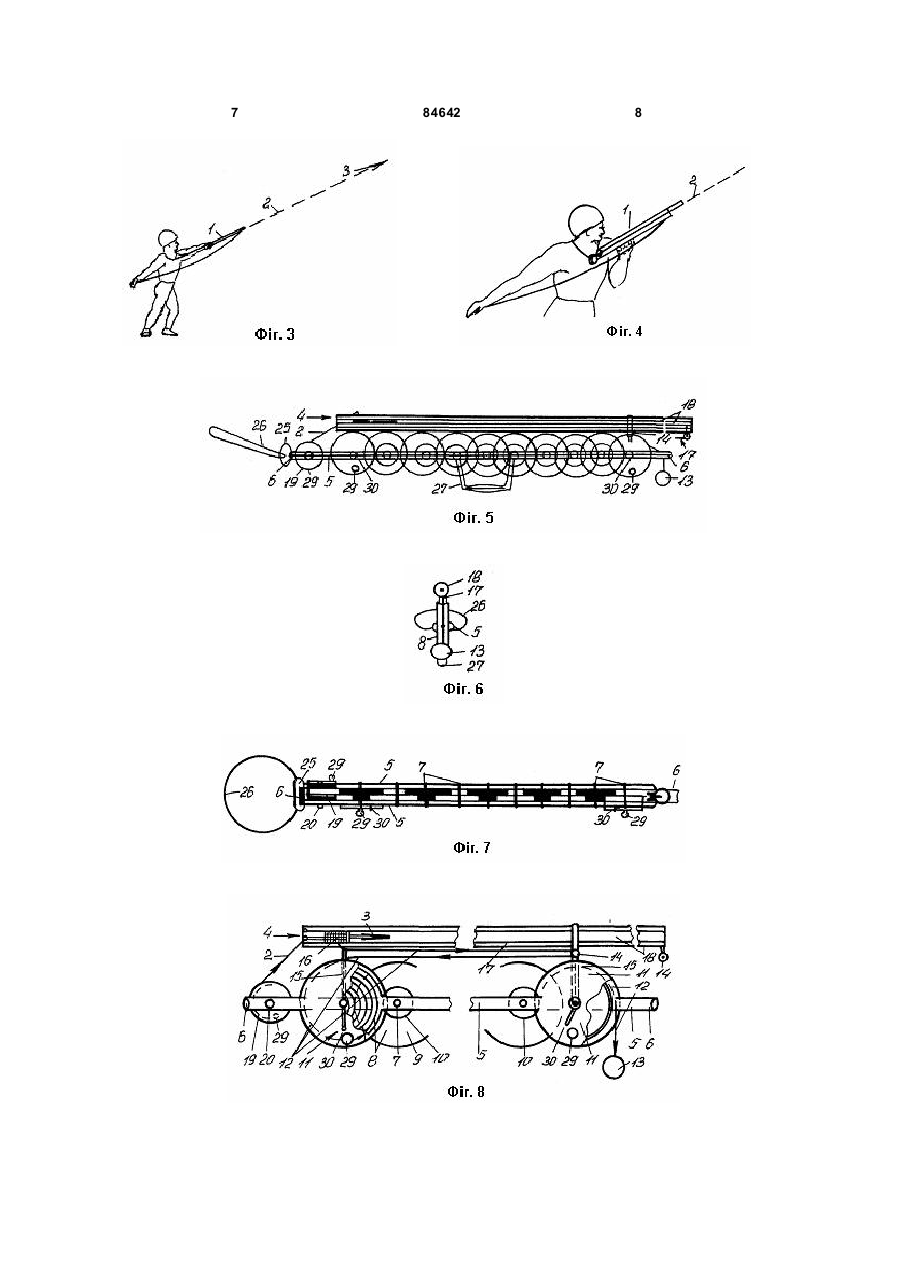

Ручна катапульта для подачі навантаженого ліня, що має приклад з напрямним ложе і метальним приладом у вигляді силового елемента подачі метального тіла, зв'язаного гнучкою тягою з установленою на прикладі котушкою, яка відрізняєть C2 1 3 84642 Відомий пристрій для ловлі риби, який виконано у вигляді спінінга, що має вудили ще, як основу пристрою, на якому змонтовано котушку з ручкою і з намотаною на ній ліскою з приманкою і ручне гальмо, генератор коливань з мультивібратором і приманкою-блисною [п. У., №57221, А01К87/00, Бюл. №6, 2003]. Недолік цього пристрою, який називають спінінгом, в тому, що подача блешнею з приманкою виконується вручну - змахом вудилища, яке при цьому створює центробіжну силу польоту, від чого залежить дальність подачі блешні і точність її посилання до наміченого місця ловлі риби. Як показала теорія і практика застосування спінінгів, дальність польоту обмежена умінням володаря, його силою, параметричними якостями пристрою. Ще більше залежить від цих показників точність прицілювання і попадання блешні у намічену зону кидка. Ця безліч умовних причин і обумовлює при ловлі риби спінінгом значні недоліки і низьку результативність, головні із яких: обмежена дальність застосування і низька точність попадання, високі вимоги до уміння і навиків володінням вудилищем і в цілому - пристроєм. Найбільш близьким по технічній суті є метальний пристрій, який включає напрямне ложе з прикладом, рукояткою і спусковим механізмом, силовий елемент якого виконано у вигляді пружини, а леска спінінгової котушки зв'язана з установленим у пазу повздовжньої напрямной ложі повзуномштовхачем метального тіла [авт. св. СРСР №603832, F41B3/00, Бюл. №15,1978]. Недолік прототипу - метального пристрою у тому, що метальну функцію навантажуючого леску тіла теж виконує пружина, а відтак проявляються ті недоліки, які були підкреслені при вивченні застосування лука і арбалета і це незважаючи на те, що у цьому пристрої застосована подовжена направляюча вильоту навантажуючого тіла, але вона не реалізується для створення початкової швидкості польоту цього тіла, бо залежить від обмеженого розмаху р уху, який задається пружиною. Тому і дальність польоту і точність попадання у прототипі також обмежені, що знижає робочу результативність цього пристрою. В основу винаходу поставлена задача з урахуванням всіх позитивних якостей прототипу - метального пристрою, особливо його недоліків, розробити новий пристрій, який дав би можливість суттєво збільшити дальність метання напруженого ліня і за рахунок посилення зручності ручних дій при метаннях досягти необхідної точності прицілювання і попадання метального тіла до місця призначення. Передбачалось для цього замінити пружину, як виштовхуючи силу, можливостями мультиплікатора і, таким чином, повисить дальність і точність метання, а головне, створити можливість застосування цього пристрою не лише у риболовстві, а і у інших напрямках і ситуаціях, в яких виникає гостра потреба подати допомогу, наприклад, на водних станціях для рятування потерпілих на воді за допомогою більш адекватного пристрою - ручної катапульти. Поставлена задача вирішена тим, що ручна катапульта подачі навантаженого ліня, яка має 4 приклад з направляючим ложе і метальним приладом у вигляді силового елемента подачі метального тіла, зв'язаного гнучкою тягою з установленою на прикладі котушкою, згідно передбачуваному винаходу, приклад з направляючим ложе виконано у вигляді ствола з можливістю вміщення в нього метального тіла і гнучкої тяги, виконаної у вигляді ліня, а метальний прилад - у вигляді прикріпленого до ствола мультиплікатора, що містить послідовно вставлені між трубчатими напрямними на осях блоки, кожний із яких має суцільні велику і малу шестерні з приєднаними до крайніх із них шківів з намотаними на них шнурами, передній із яких має кінцеву рукоятку, а задній розміщено вздовж ствола з охопленням поворотного ролика і введено у ствол через його повздовжню прорізь з прикріпленням до вміщеного у ньому позаду кидаємого тіла повзуна-штовхача, виконаного у вигляді циліндра з пазом для пропуску намотаного на котушку ліня, при цьому шківи і котушка мають фіксуючі шпонки і намотуючі ручки, а метальне тіло виконано у вигляді "кішки" з "кігтями". Що має стрижень з головкою, до якої шарнірне з обмеженим поворотом приєднані дуговидні загострені "кігті", та виконані із тонкого троса накидні петлі. Технічний і споживчий результат, досягнутий завдяки використанню всієї сукупності відрізняючи ознак пропонованого, полягає в тому, що вдалося створити новий, більш ефективний пристрій у вигляді катапульти, який спроможний виконувати кидки ліня, навантаженого засобом зачепу на більш віддалені місця призначення і з більш високою точністю, при цьому застосовувати різноманітні по формі і вазі навантаження на лінь. Особливо виникає потреба мобільного ручного застосування катапульти для подачі на високі споруди кидаємого тіла у вигляді "кішки", що і передбачено пропонованим пристроєм. Суть пропонованого поясняється кресленням, де на Фіг.1 зображено перенос катапульти; на Фіг.2 - підготовка до пуску метального тіла; на Фіг.3 - момент пуску метального тіла; на Фіг.4 - дії рятівника при пуску; на Фіг.5 - кумулятивний пристрій катапульти - мультиплікатор, схематично; на Фіг.6 - те ж саме, вигляд спереду; на Фіг.7 - те ж саме, вигляд зверху при знятому стволі; на Фіг.8 фрагменти мультиплікатора, збільшено; на Фіг.9 те ж саме, вигляд спереду; на Фіг.10 - метальне тіло-зачепна "кішка" в момент вильоту із ствола, вигляд збоку; на Фіг.11 - те ж саме, у польоті, при зустрічі з перепоною; на Фіг.12 - те ж саме, при зачепі; на Фіг.13 - те ж саме, вигляд спереду; на Фіг.14 - момент можливого використання катапульти при рятуванні людей із висотних споруд; на Фіг.15 - те ж саме, при метанні "кішки" у вікно; на Фіг.16 - те ж саме, при рятуванні людей на воді; на Фіг.17 - різноманітні знімні і змінні напрямні польоту метального тіла можливих конфігурацій, вигляд спереду, схематично. Конкретно катапульта має метальний пристрій 1 у вигляді мультиплікатора для подачи ліня 2 з метальним тілом і зачіпною "кішкою" 3. Пристрій 1 має основу 4, виконану у вигляді дво х паралельних трубок 5, з'єднаних кінцевими перетинками 6, 5 84642 між якими на осях 7 встановлені блоки 8 парних шестерен - більшої 9 і меншої 10. Всі блоки однакові, за винятком крайніх, вони мають приєднані до більших шестерен шківи з закріпленими на них і намотаними шнурами 12. Передній шнур має на кінці кулеподібну рукоятку 13. Задній шнур, прикріплений до осі шківа 11, після намотки пропущено повздовж основи 4 до роликів 14 - один із яких встановлено на стійці 15, а другий на кінці основи. Після охоплення ролика задній шнур направлено до поршня-штовхача 16, який введено через повздовжню прорізь 17 ствола 18 в його канал. Намотка шнурів на задній і передній шківи відрізняється тим, що на задньому шківі шнур спіральне направлено від центра (вісі) до його країв (Фіг.8, ліворуч), котушка 19 з віссю 20 встановлена на основі позаду ствола і намотаний на неї лінь 2 введено у канал ствола і прикріплено до вміщеної в нього "кішки" 3. "Кішка" має стрижень 21 з головкою 22, до якої шарнірно прикріплені "кігті" 23, виконані у вигляді дуговидних загострених захватних важелів з обмежуючим упором на головці 22, і накидних петель 24 у вигляді тонких сталевих тросиків (Фіг.10, 11, 12, 13). Основа 4 має м'який упор 25 з фіксуючим ременем 26 і опорний поручень 27 (Фіг.1, 4, 5, 6, 7). Ствол 18 виконано з можливістю зняття з опори і заміну на напрямні 28 різної пересічної форми (Фіг.17). Для намотування шнурів 12 на шківи і ліня 2 на котушку 19 на них виконані ручки 29, на осях 7 шківів - фіксуючі шпонки 30 (Фіг.7, 8, 9). Блоки мультиплікатора вміщені у захисний, прикріплений до перетинок 6 короб 31 (Фіг.9). Користуються катапультою таким чином. Застосовують її для подачи кінців на висотні споруди, або на віддалені місця на водоймищах і при буксируванні суден. Кресленням ілюструється подача ліня з "кішкою". Для цього "кішку" в згорнутому стані вставляють в ствол, з'єднавши її з лінем 2, який намотано на котушку, а за "кішкою" вставляють в ствол штовхач 16, зв'язаний зі шківом шнуром 12. Приставляють упор 25 до грудей, або утримують основу 4 р укою за поручень 27 (Фіг.3, 4) 6 і правою рукою, взявшись за рукоятку 13 різко з нарощуванням швидкості подають її назад (Фіг.4). При цьому спрацьовує від обертів переднього шківа мультиплікатор, який в декілька порядків підвищує швидкість заднього шківа 11 і через шнур 12 і товкач 16 з нарощуванням швидкості посилає "кішку" повздовж ствола. Шнур і товкач при цьому рухаються повздовж ствола у його прорізі 17. При польоті "кішки" її "кігті" притиснуті до середини її напором повітря, що забезпечує необхідну дальність польоту (Фіг.10, 11), а при зустрічі з будьякою конструкцією споруди "кішка" розкривається і "кігті" по інерції рухаються у напрямку польоту і фіксуються виступами головки 22 під прямим кутом, а петлі 24 охоплюють виступи, "кішка" зачіпляється і утримує лінь 2 (Фіг.12, 13). Якщо застосовують інше метальне тіло, то замість ствола, приєднують до опори 4 одну із напрямляючих 28, відповідної до метального тіла форми (Фіг.17), а всі інші дії виконуються так же, як і при пуску "кішки". Після проведеної операції метальне тіло підводиться до рятівника утримуванням катапульти в руках і намотуванням ліня 2 на котушк у 19 обертами її ручкою 29. Потім, відчипівши метальне тіло від ліня, намотують шнури 11 послідовно на кожний шків, користуючись ручками 29, заздалегідь відключивши їх від більших 9 шестерен, користуючись шпонками 30 (Фіг.8,9). Так приводять катапульту у готовність до наступних дій. Технічною перевагою пропонованого пристрою над прототипом є те, що заміною пружини мультиплікатором у засобах катапультування кидаємих тіл досягнута більш висока початкова швидкість польоту і відповідно його дальність, а прилад напрямних засобів і опора їх на тіло рятівника дає можливість збільшити влучність у ціль. До того ж досягнута можливість використовувати різноманітні по формі метальні снаряди, збільшити їх і ліня вагові характеристики і застосувати багаторазово. Найбільш доцільно катапульту використовувати для подачі навантажених ліней. 7 84642 8 9 Комп’ютерна в ерстка В. Клюкін 84642 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
