Ручна граната

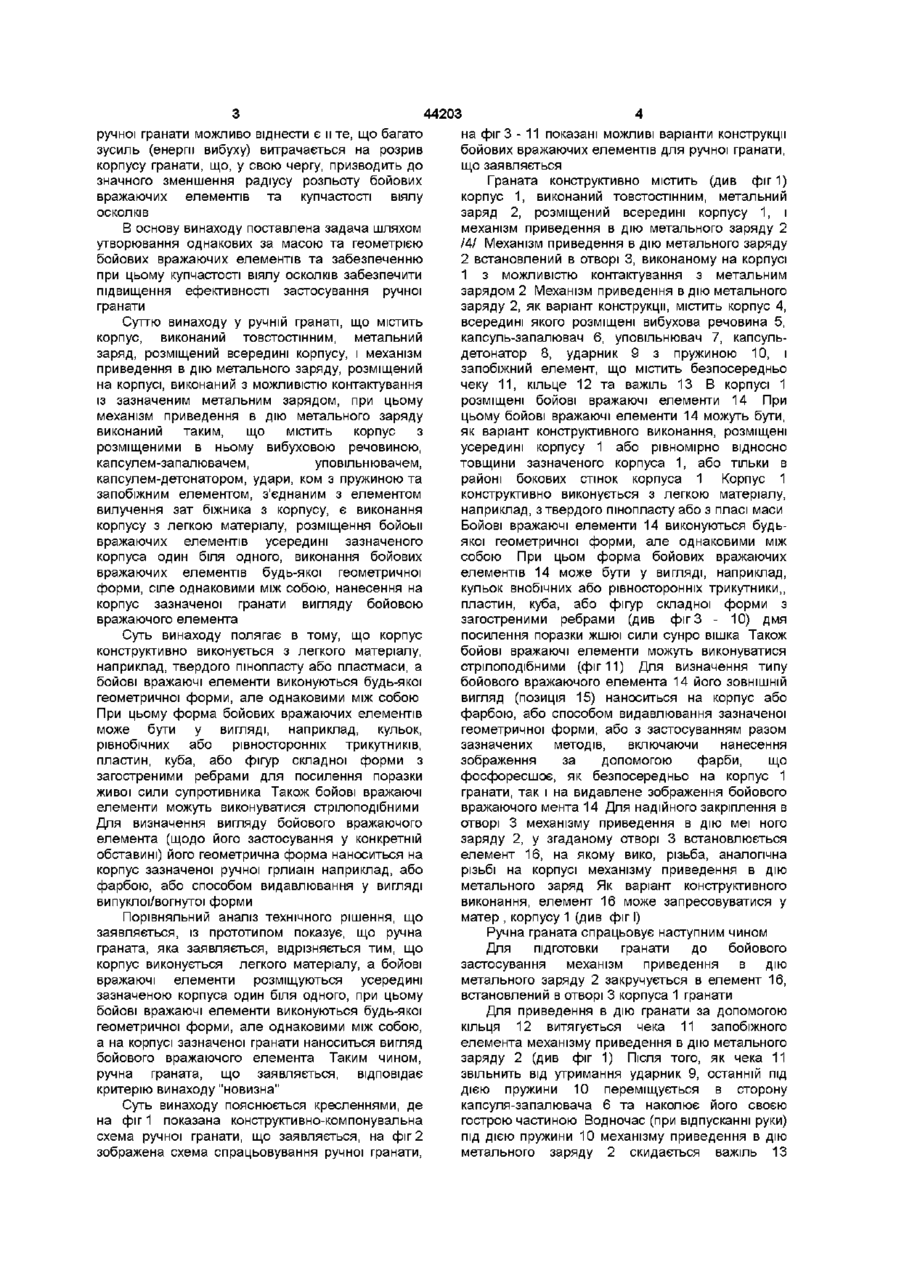

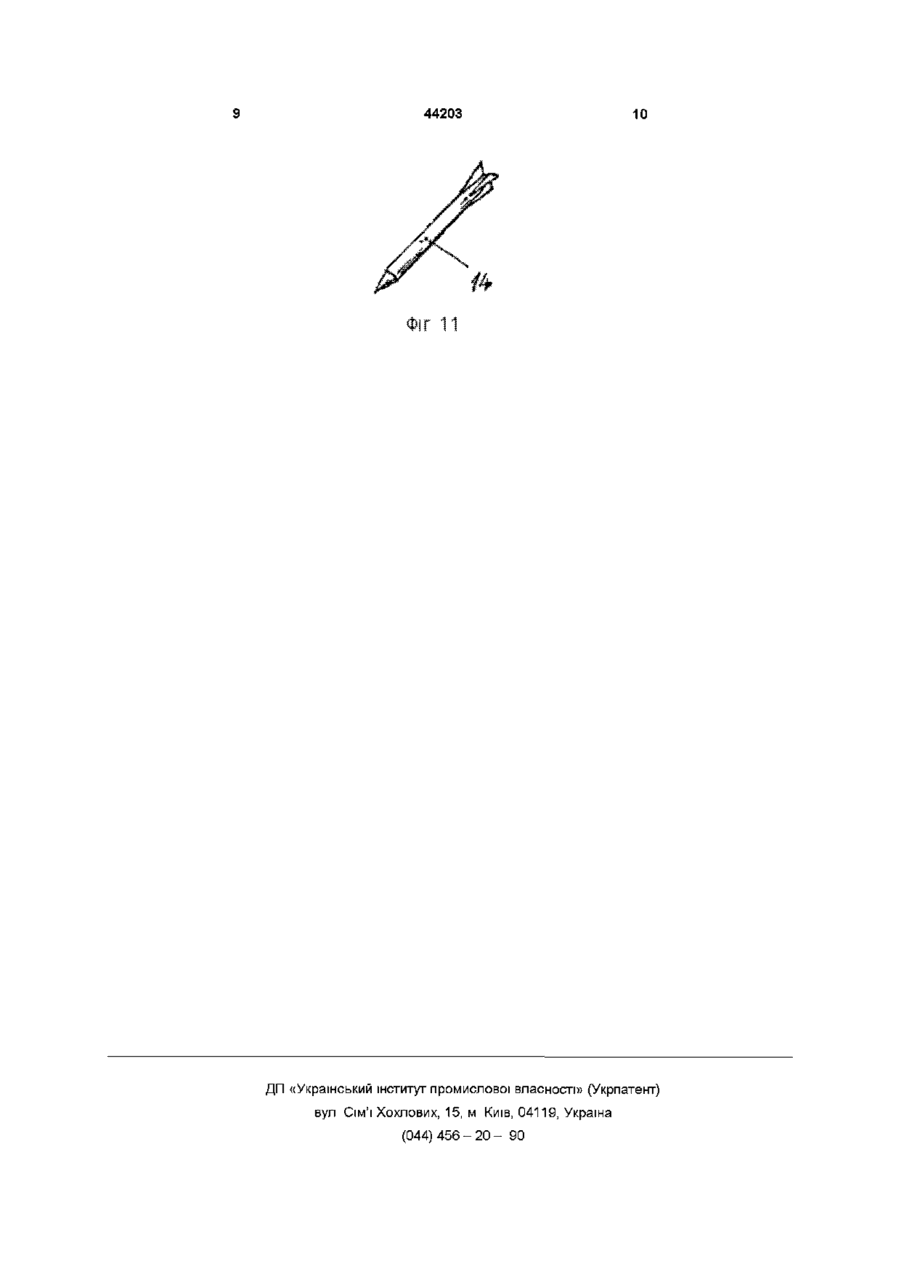

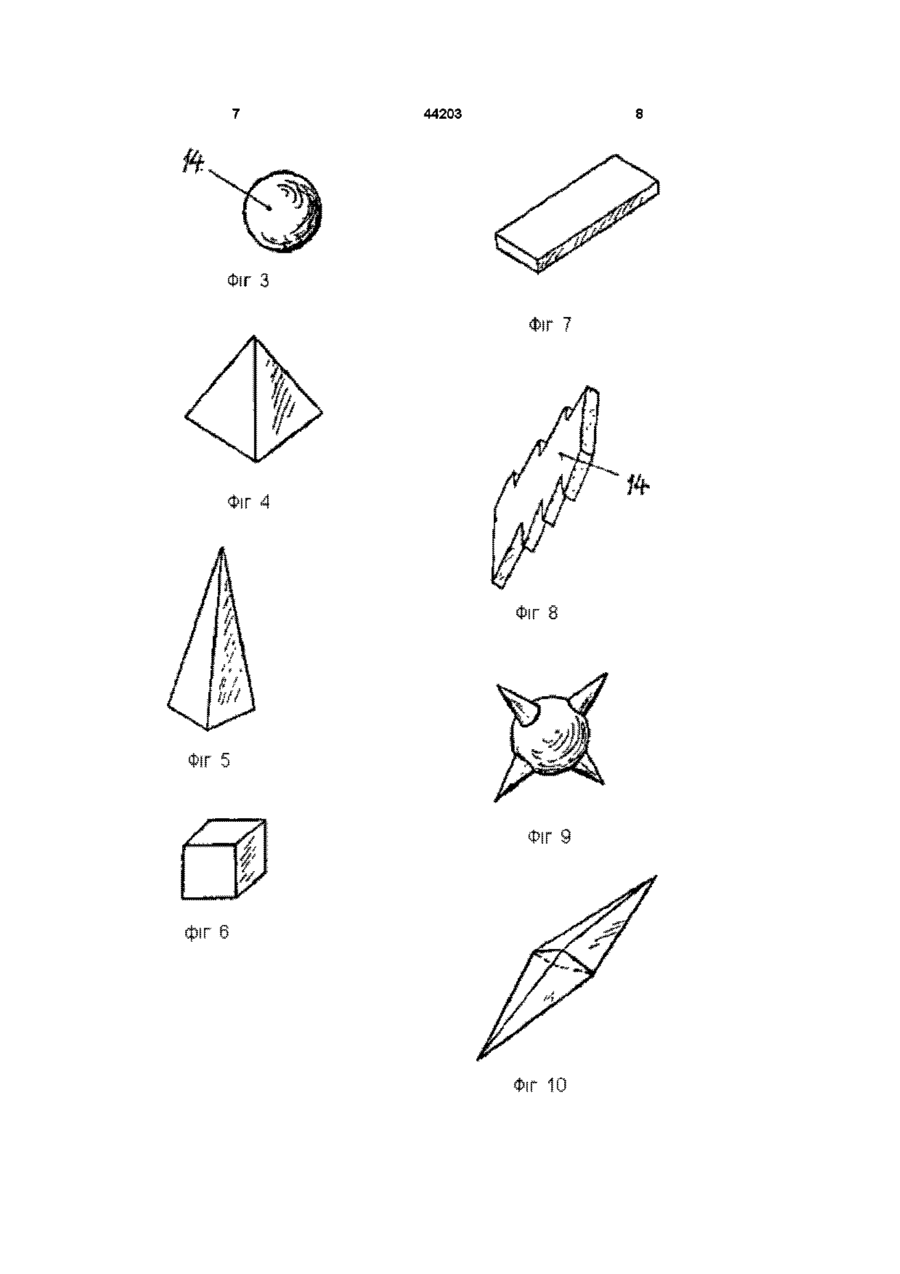

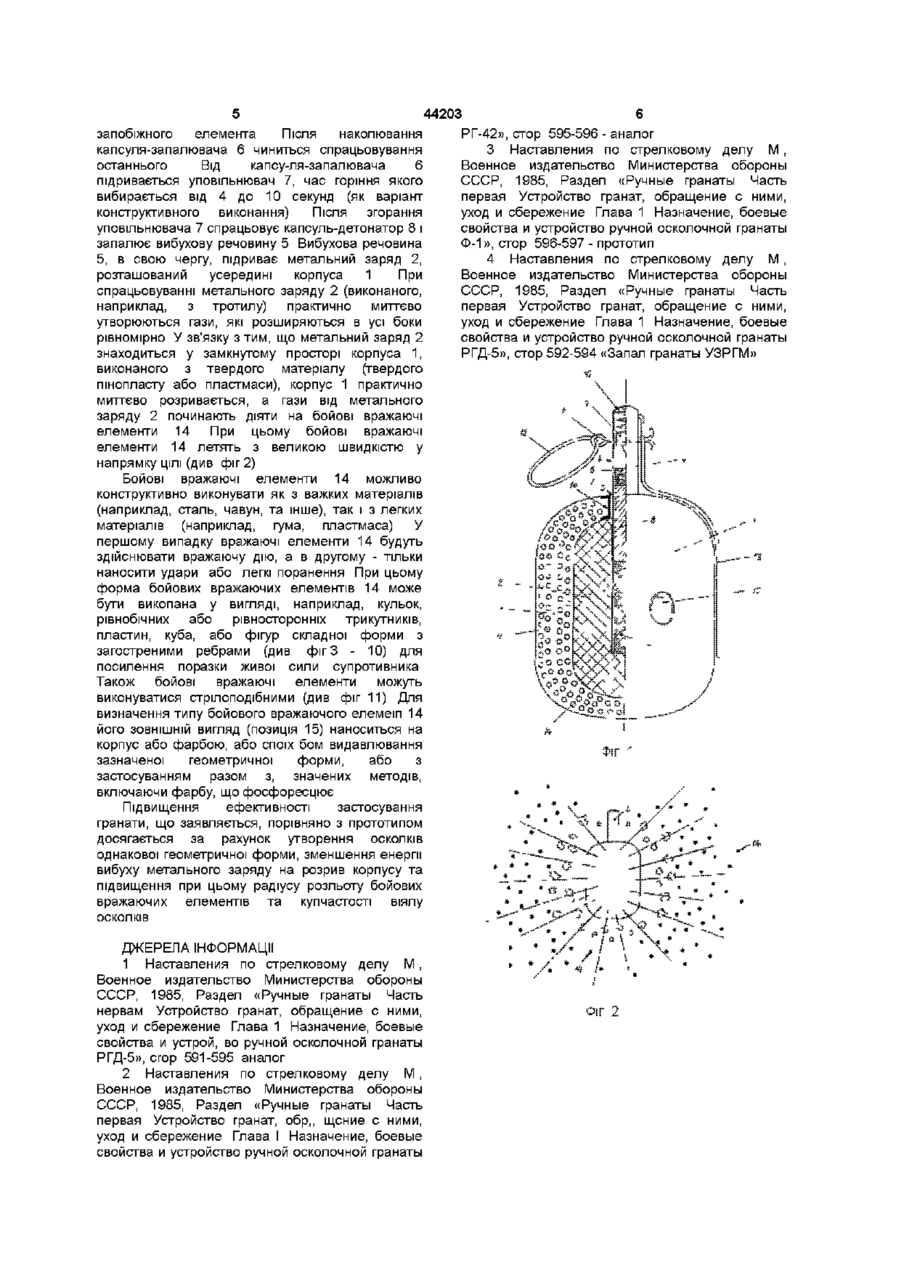

Ручна граната, що містить корпус, виконаний товстостінним, метальний заряд, розміщений всередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі та виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулем-запалювачем, уповільнювачем, капсулем-детонатором, ударником з пружиною та запобіжним елементом, з'єднаним з елементом вилучення запобіжника з корпусу, яка відрізняється тим, що корпус виконується з легкого матеріалу, а бойові вражаючі елементи розміщуються усередині зазначеного корпусу один біля одного, при цьому бойові вражаючі елементи виконуються будь-якої геометричної форми, але однаковими між собою, а на корпусі зазначеної гранати наноситься вигляд бойової вражаючого елемента Винахід відноситься до області озброєння, зокрема, до ручних гранат Відома ручна граната, що містить корпус, метальний заряд, розміщений всередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі, виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулем-детонатором, ударником з пружиною та запобіжним елементом, з'єднаним з елементом вилучення запобіжника з корпусу/1/ Недоліками відомої ручної гранати с те, що спрацювання гранати призводить до розриву корпусу на неоднакові осколки Також до недоліків гранати можливо віднести і те, що вона містить корпус, виконаний з листовою матеріалу товщиною не більше 1,5мм, що призводить до появи осколків недостатньої вбивчої сили Недоліками є й те, що багато зусиль (енергії вибуху) витрачається на розрив корпусу гранати Відома ручна граната, що містить корпус, метальний заряд, розміщений всередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі, виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулем-детонатором, ударником з пружиною та запобіжним елементом, з'єднаним з елементом вилучення запобіжника з корпусу/2/ Недоліками відомої гранати є те, що спрацювання гранати призводить до розриву корпусу на неоднакові осколки Також до недоліків ручної гранати можливо віднести і те, що вона містить корпус, виконаний з листового матеріалу товщиною не корпус з розміщеними в ньому вибуховою речовиною, капсулем-запалювачем, уповільнювачем, капсулем-детонатором, ударником з пружиною та запобіжним елементом, з'єднаним з елементом вилучення запобіжника з корпусу/З/ Недоліками ручної гранати, обраної за прототип, є те, що спрацювання ручної гранати супроводжується розривом корпусу на осколки, які не завжди мають однакову геометричну форму, тому розлітаються по різних траєкторіях і мають неоднакову вбивчу силу До недоліків зазначеної СО о 44203 ручної гранати можливо віднести є м те, що багато зусиль (енергії вибуху) витрачається на розрив корпусу гранати, що, у свою чергу, призводить до значного зменшення радіусу розльоту бойових вражаючих елементів та купчастості віялу осколків В основу винаходу поставлена задача шляхом утворювання однакових за масою та геометрією бойових вражаючих елементів та забезпеченню при цьому купчастості віялу осколків забезпечити підвищення ефективності застосування ручної гранати Суттю винаходу у ручній гранаті, що містить корпус, виконаний товстостінним, метальний заряд, розміщений всередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі, виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулем-запалювачем, уповільнювачем, капсулем-детонатором, удари, ком з пружиною та запобіжним елементом, з'єднаним з елементом вилучення зат біжника з корпусу, є виконання корпусу з легкою матеріалу, розміщення бойоьм вражаючих елементів усередині зазначеного корпуса один біля одного, виконання бойових вражаючих елементів будь-якої геометричної форми, сіле однаковими між собою, нанесення на корпус зазначеної гранати вигляду бойовою вражаючого елемента Суть винаходу полягає в тому, що корпус конструктивно виконується з легкого матеріалу, наприклад, твердого пінопласту або пластмаси, а бойові вражаючі елементи виконуються будь-якої геометричної форми, але однаковими між собою При цьому форма бойових вражаючих елементів може бути у вигляді, наприклад, кульок, рівнобічних або рівносторонніх трикутників, пластин, куба, або фігур складної форми з загостреними ребрами для посилення поразки живої сили супротивника Також бойові вражаючі елементи можуть виконуватися стрілоподібними Для визначення вигляду бойового вражаючого елемента (щодо його застосування у конкретній обставині) його геометрична форма наноситься на корпус зазначеної ручної грлиаїн наприклад, або фарбою, або способом видавлювання у вигляді випуклоі/вогнутої форми на фіг 3 - 11 показані можливі варіанти конструкції бойових вражаючих елементів для ручної гранати, що заявляється Граната конструктивно містить (див фіг 1) корпус 1, виконаний товстостінним, метальний заряд 2, розміщений всередині корпусу 1, і механізм приведення в дію метального заряду 2 /4/ Механізм приведення в дію метального заряду 2 встановлений в отворі 3, виконаному на корпусі 1 з можливістю контактування з метальним зарядом 2 Механізм приведення в дію метального заряду 2, як варіант конструкції, містить корпус 4, всередині якого розміщені вибухова речовина 5, капсуль-запалювач 6, уповільнювач 7, капсульдетонатор 8, ударник 9 з пружиною 10, і запобіжний елемент, що містить безпосередньо чеку 11, кільце 12 та важіль 13 В корпусі 1 розміщені бойові вражаючі елементи 14 При цьому бойові вражаючі елементи 14 можуть бути, як варіант конструктивного виконання, розміщені усередині корпусу 1 або рівномірно відносно товщини зазначеного корпуса 1, або тільки в районі бокових стінок корпуса 1 Корпус 1 конструктивно виконується з легкою матеріалу, наприклад, з твердого пінопласту або з пласі маси Бойові вражаючі елементи 14 виконуються будьякої геометричної форми, але однаковими між собою При цьом форма бойових вражаючих елементів 14 може бути у вигляді, наприклад, кульок внобічних або рівносторонніх трикутники,, пластин, куба, або фігур складної форми з загостреними ребрами (див фіг 3 - 10) дмя посилення поразки жшюі сили сунро вішка Також бойові вражаючі елементи можуть виконуватися стрілоподібними (фіг 11) Для визначення типу бойового вражаючого елемента 14 його ЗОВНІШНІЙ вигляд (позиція 15) наноситься на корпус або фарбою, або способом видавлювання зазначеної геометричної форми, або з застосуванням разом зазначених методів, включаючи нанесення зображення за допомогою фарби, що фосфоресшоє, як безпосередньо на корпус 1 гранати, так і на видавлене зображення бойового вражаючого мента 14 Для надійного закріплення в отворі 3 механізму приведення в дію меі ного заряду 2, у згаданому отворі 3 встановлюється елемент 16, на якому вико, різьба, аналогічна різьбі на корпусі механізму приведення в дію метального заряд Як варіант конструктивного виконання, елемент 16 може запресовуватися у матер , корпусу 1 (див фіг І) Порівняльний аналіз технічного рішення, що заявляється, із прототипом показує, що ручна граната, яка заявляється, відрізняється тим, що корпус виконується легкого матеріалу, а бойові вражаючі елементи розміщуються усередині зазначеною корпуса один біля одного, при цьому бойові вражаючі елементи виконуються будь-якої геометричної форми, але однаковими між собою, а на корпусі зазначеної гранати наноситься вигляд бойового вражаючого елемента Таким чином, ручна граната, що заявляється, відповідає критерію винаходу "новизна" Суть винаходу пояснюється кресленнями, де на фіг 1 показана конструктивно-компонувальна схема ручної гранати, що заявляється, на фіг 2 зображена схема спрацьовування ручної гранати, Ручна граната спрацьовує наступним чином Для підготовки гранати до бойового застосування механізм приведення в дію метального заряду 2 закручується в елемент 16, встановлений в отворі 3 корпуса 1 гранати Для приведення в дію гранати за допомогою кільця 12 витягується чека 11 запобіжного елемента механізму приведення в дію метального заряду 2 (див фіг 1) Після того, як чека 11 звільнить від утримання ударник 9, останній під дією пружини 10 переміщується в сторону капсуля-запалювача 6 та наколює його своєю гострою частиною Водночас (при відпусканні руки) під дією пружини 10 механізму приведення в дію метального заряду 2 скидається важіль 13 44203 запобіжного елемента Після наколювання капсуля-запалювача 6 чиниться спрацьовування останнього Від капсу-ля-запалювача 6 підривається уповільнювач 7, час горіння якого вибирається від 4 до 10 секунд (як варіант конструктивного виконання) Після згорання уповільнювача 7 спрацьовує капсуль-детонатор 8 і запалює вибухову речовину 5 Вибухова речовина 5, в свою чергу, підриває метальний заряд 2, розташований усередині корпуса 1 При спрацьовуванні метального заряду 2 (виконаного, наприклад, з тротилу) практично миттєво утворюються гази, які розширяються в усі боки рівномірно У зв'язку з тим, що метальний заряд 2 знаходиться у замкнутому просторі корпуса 1, виконаного з твердого матеріалу (твердого пінопласту або пластмаси), корпус 1 практично миттєво розривається, а гази від метального заряду 2 починають діяти на бойові вражаючі елементи 14 При цьому бойові вражаючі елементи 14 летять з великою швидкістю у напрямку ЦІЛІ (див фіг 2) Бойові вражаючі елементи 14 можливо конструктивно виконувати як з важких матеріалів (наприклад, сталь, чавун, та інше), так і з легких матеріалів (наприклад, гума, пластмаса) У першому випадку вражаючі елементи 14 будуть здійснювати вражаючу дію, а в другому - тільки наносити удари або легкі поранення При цьому форма бойових вражаючих елементів 14 може бути викопана у вигляді, наприклад, кульок, рівнобічних або рівносторонніх трикутників, пластин, куба, або фігур складної форми з загостреними ребрами (див фіг 3 - 1 0 ) для посилення поразки живої сили супротивника Також бойові вражаючі елементи можуть виконуватися стрілоподібними (див фіг 11) Для визначення типу бойового вражаючого елемеїп 14 його ЗОВНІШНІЙ вигляд (позиція 15) наноситься на корпус або фарбою, або споїх бом видавлювання зазначеної геометричної форми, або з застосуванням разом з, значених методів, включаючи фарбу, що фосфоресцює Підвищення ефективності застосування гранати, що заявляється, порівняно з прототипом досягається за рахунок утворення осколків однакової геометричної форми, зменшення енергії вибуху метального заряду на розрив корпусу та підвищення при цьому радіусу розльоту бойових вражаючих елементів та купчастості віялу осколків ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Наставления по стрелковому делу М , Военное издательство Министерства обороны СССР, 1985, Раздел «Ручные гранаты Часть нервам Устройство гранат, обращение с ними, уход и сбережение Глава 1 Назначение, боевые свойства и устрой, во ручной осколочной гранаты РГД-5», crop 591-595 аналог 2 Наставления по стрелковому делу М , Военное издательство Министерства обороны СССР, 1985, Раздел «Ручные гранаты Часть первая Устройство гранат, обр,, щсние с ними, уход и сбережение Глава I Назначение, боевые свойства и устройство ручной осколочной гранаты РГ-42», стор 595-596 - аналог 3 Наставления по стрелковому делу М , Военное издательство Министерства обороны СССР, 1985, Раздел «Ручные гранаты Часть первая Устройство гранат, обращение с ними, уход и сбережение Глава 1 Назначение, боевые свойства и устройство ручной осколочной гранаты Ф-1», стор 596-597 - прототип 4 Наставления по стрелковому делу М , Военное издательство Министерства обороны СССР, 1985, Раздел «Ручные гранаты Часть первая Устройство гранат, обращение с ними, уход и сбережение Глава 1 Назначение, боевые свойства и устройство ручной осколочной гранаты РГД-5», стор 592-594 «Запал гранаты УЗРГМ» 44203 44203 10 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
