Ручна катапульта для подачі ліня

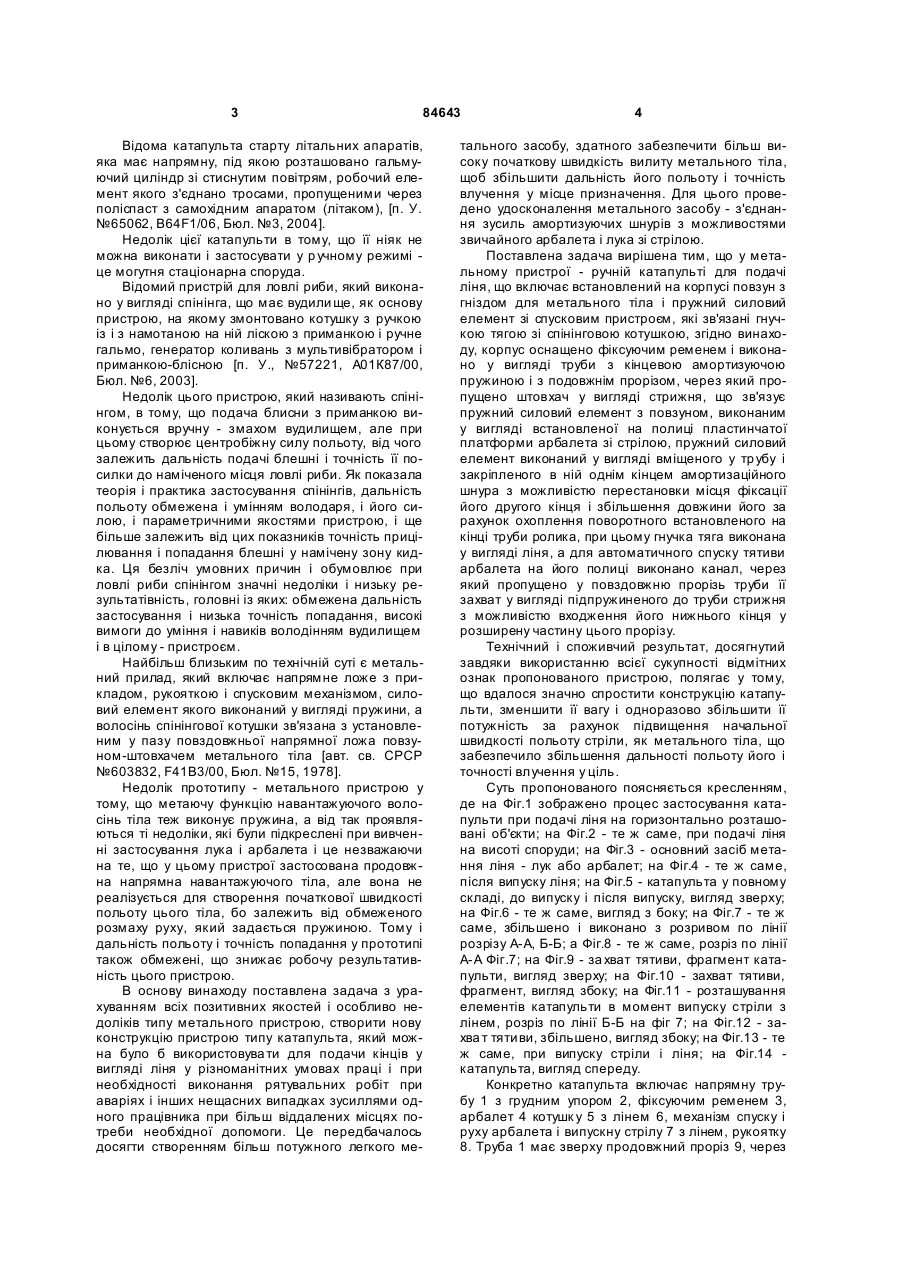

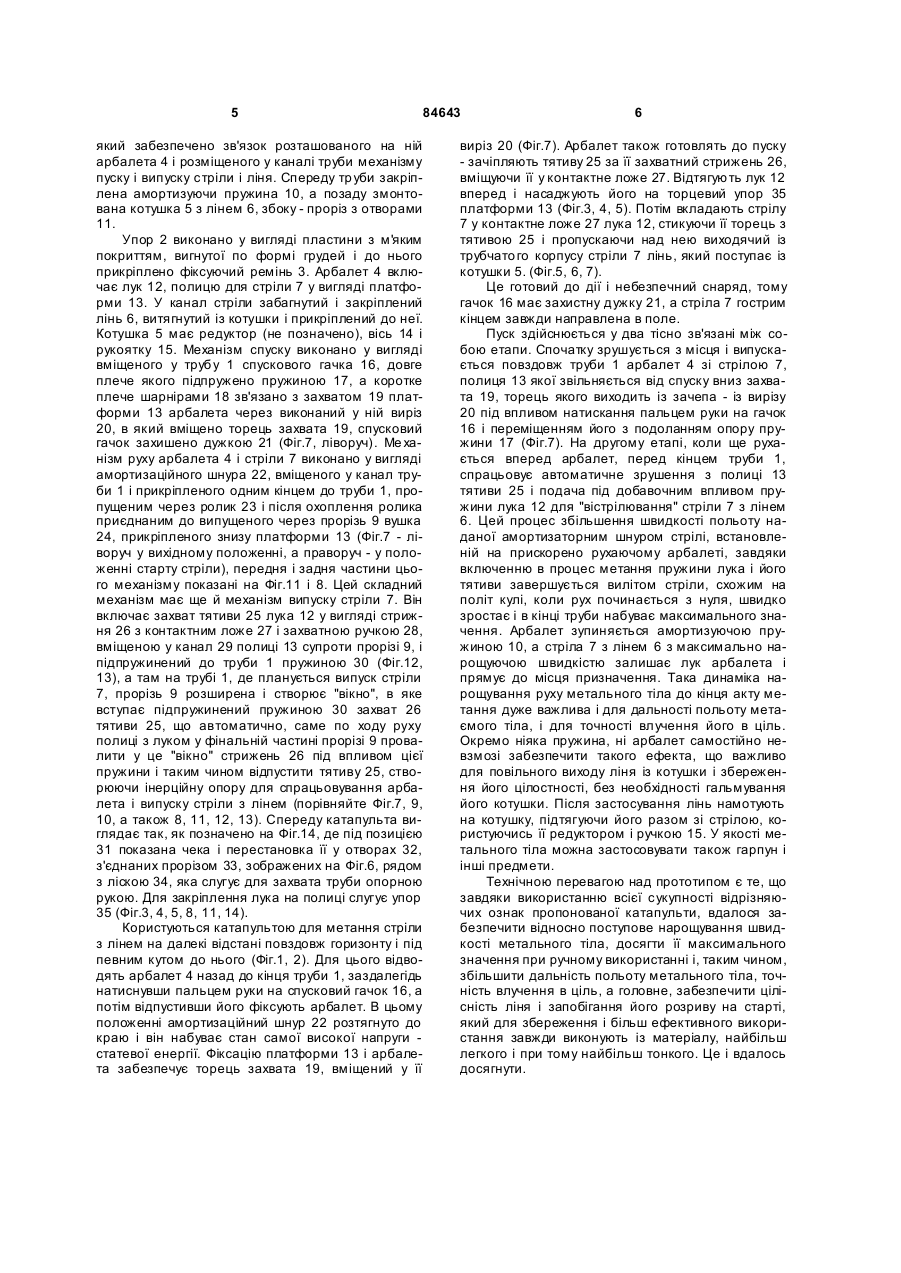

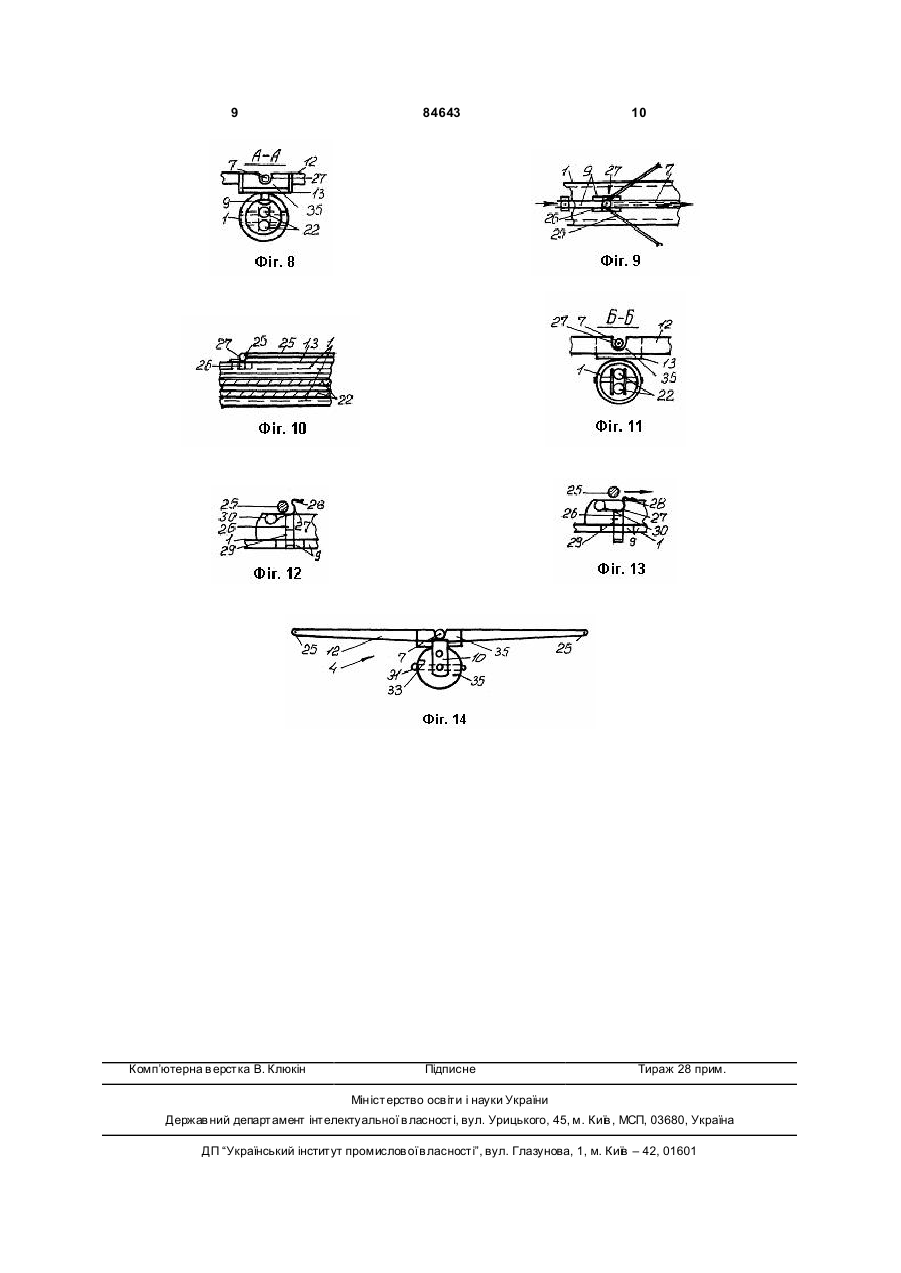

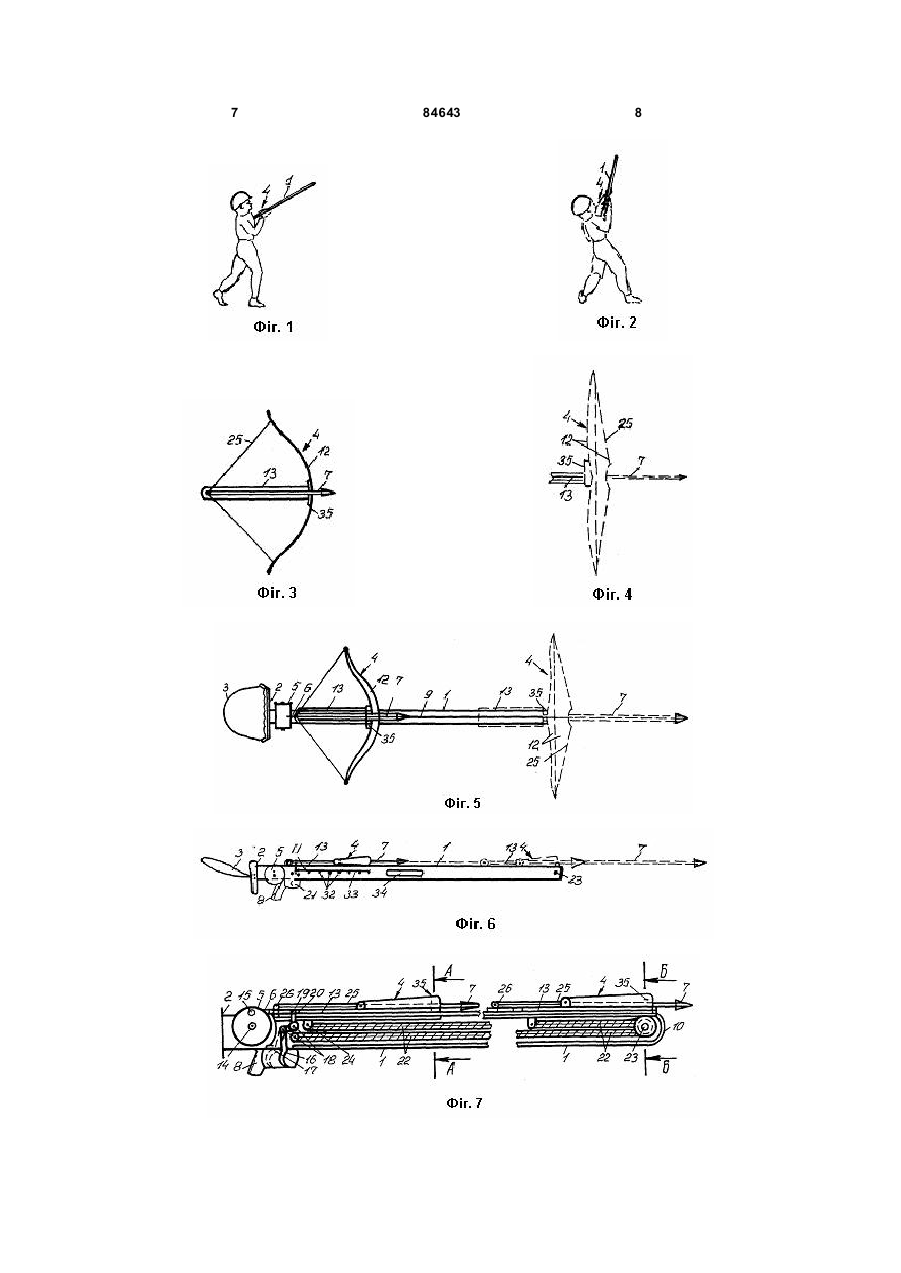

Ручна катапульта для подачі ліня, що включає встановлений на корпусі повзун з гніздом для метального тіла і пружний силовий елемент із спусковим пристроєм, зв'язані гнучкою тягою із спінін C2 1 3 84643 Відома катапульта старту літальних апаратів, яка має напрямну, під якою розташовано гальмуючий циліндр зі стиснутим повітрям, робочий елемент якого з'єднано тросами, пропущеними через поліспаст з самохідним апаратом (літаком), [п. У. №65062, B64F1/06, Бюл. №3, 2004]. Недолік цієї катапульти в тому, що її ніяк не можна виконати і застосувати у р учному режимі це могутня стаціонарна споруда. Відомий пристрій для ловлі риби, який виконано у вигляді спінінга, що має вудили ще, як основу пристрою, на якому змонтовано котушку з ручкою із і з намотаною на ній ліскою з приманкою і ручне гальмо, генератор коливань з мультивібратором і приманкою-блісною [п. У., №57221, А01К87/00, Бюл. №6, 2003]. Недолік цього пристрою, який називають спінінгом, в тому, що подача блисни з приманкою виконується вручну - змахом вудилищем, але при цьому створює центробіжну силу польоту, від чого залежить дальність подачі блешні і точність її посилки до наміченого місця ловлі риби. Як показала теорія і практика застосування спінінгів, дальність польоту обмежена і умінням володаря, і його силою, і параметричними якостями пристрою, і ще більше залежить від цих показників точність прицілювання і попадання блешні у намічену зону кидка. Ця безліч умовних причин і обумовлює при ловлі риби спінінгом значні недоліки і низьку результатівність, головні із яких: обмежена дальність застосування і низька точність попадання, високі вимоги до уміння і навиків володінням вудилищем і в цілому - пристроєм. Найбільш близьким по технічній суті є метальний прилад, який включає напрямне ложе з прикладом, рукояткою і спусковим механізмом, силовий елемент якого виконаний у вигляді пружини, а волосінь спінінгової котушки зв'язана з установленим у пазу повздовжньої напрямної ложа повзуном-штовхачем метального тіла [авт. св. СРСР №603832, F41B3/00, Бюл. №15, 1978]. Недолік прототипу - метального пристрою у тому, що метаючу функцію навантажуючого волосінь тіла теж виконує пружина, а від так проявляються ті недоліки, які були підкреслені при вивченні застосування лука і арбалета і це незважаючи на те, що у цьому пристрої застосована продовжна напрямна навантажуючого тіла, але вона не реалізується для створення початкової швидкості польоту цього тіла, бо залежить від обмеженого розмаху руху, який задається пружиною. Тому і дальність польоту і точність попадання у прототипі також обмежені, що знижає робочу результативність цього пристрою. В основу винаходу поставлена задача з урахуванням всіх позитивних якостей і особливо недоліків типу метального пристрою, створити нову конструкцію пристрою типу катапульта, який можна було б використовува ти для подачи кінців у вигляді ліня у різноманітних умовах праці і при необхідності виконання рятувальних робіт при аваріях і інших нещасних випадках зусиллями одного працівника при більш віддалених місцях потреби необхідної допомоги. Це передбачалось досягти створенням більш потужного легкого ме 4 тального засобу, здатного забезпечити більш високу початкову швидкість вилиту метального тіла, щоб збільшити дальність його польоту і точність влучення у місце призначення. Для цього проведено удосконалення метального засобу - з'єднання зусиль амортизуючих шнурів з можливостями звичайного арбалета і лука зі стрілою. Поставлена задача вирішена тим, що у метальному пристрої - ручній катапульті для подачі ліня, що включає встановлений на корпусі повзун з гніздом для метального тіла і пружний силовий елемент зі спусковим пристроєм, які зв'язані гнучкою тягою зі спінінговою котушкою, згідно винаходу, корпус оснащено фіксуючим ременем і виконано у вигляді труби з кінцевою амортизуючою пружиною і з подовжнім прорізом, через який пропущено штовхач у вигляді стрижня, що зв'язує пружний силовий елемент з повзуном, виконаним у вигляді встановленої на полиці пластинчатої платформи арбалета зі стрілою, пружний силовий елемент виконаний у вигляді вміщеного у тр убу і закріпленого в ній однім кінцем амортизаційного шнура з можливістю перестановки місця фіксації його другого кінця і збільшення довжини його за рахунок охоплення поворотного встановленого на кінці труби ролика, при цьому гнучка тяга виконана у вигляді ліня, а для автоматичного спуску тятиви арбалета на його полиці виконано канал, через який пропущено у повздовжню прорізь труби її захват у вигляді підпружиненого до труби стрижня з можливістю входження його нижнього кінця у розширену частину цього прорізу. Технічний і споживчий результат, досягнутий завдяки використанню всієї сукупності відмітних ознак пропонованого пристрою, полягає у тому, що вдалося значно спростити конструкцію катапульти, зменшити її вагу і одноразово збільшити її потужність за рахунок підвищення начальної швидкості польоту стріли, як метального тіла, що забезпечило збільшення дальності польоту його і точності влучення у ціль. Суть пропонованого поясняється кресленням, де на Фіг.1 зображено процес застосування катапульти при подачі ліня на горизонтально розташовані об'єкти; на Фіг.2 - те ж саме, при подачі ліня на висоті споруди; на Фіг.3 - основний засіб метання ліня - лук або арбалет; на Фіг.4 - те ж саме, після випуску ліня; на Фіг.5 - катапульта у повному складі, до випуску і після випуску, вигляд зверху; на Фіг.6 - те ж саме, вигляд з боку; на Фіг.7 - те ж саме, збільшено і виконано з розривом по лінії розрізу А-А, Б-Б; а Фіг.8 - те ж саме, розріз по лінії А-А Фіг.7; на Фіг.9 - за хват тятиви, фрагмент катапульти, вигляд зверху; на Фіг.10 - захват тятиви, фрагмент, вигляд збоку; на Фіг.11 - розташування елементів катапульти в момент випуску стріли з лінем, розріз по лінії Б-Б на фіг 7; на Фіг.12 - захва т тятиви, збільшено, вигляд збоку; на Фіг.13 - те ж саме, при випуску стріли і ліня; на Фіг.14 катапульта, вигляд спереду. Конкретно катапульта включає напрямну трубу 1 з грудним упором 2, фіксуючим ременем 3, арбалет 4 котушк у 5 з лінем 6, механізм спуску і руху арбалета і випускну стрілу 7 з лінем, рукоятку 8. Труба 1 має зверху продовжний проріз 9, через 5 84643 який забезпечено зв'язок розташованого на ній арбалета 4 і розміщеного у каналі труби механізму пуску і випуску стріли і ліня. Спереду тр уби закріплена амортизуючи пружина 10, а позаду змонтована котушка 5 з лінем 6, збоку - проріз з отворами 11. Упор 2 виконано у вигляді пластини з м'я ким покриттям, вигнутої по формі грудей і до нього прикріплено фіксуючий ремінь 3. Арбалет 4 включає лук 12, полицю для стріли 7 у вигляді платформи 13. У канал стріли забагнутий і закріплений лінь 6, витягнутий із котушки і прикріплений до неї. Котушка 5 має редуктор (не позначено), вісь 14 і рукоятку 15. Механізм спуску виконано у вигляді вміщеного у трубу 1 спускового гачка 16, довге плече якого підпружено пружиною 17, а коротке плече шарнірами 18 зв'язано з захватом 19 платформи 13 арбалета через виконаний у ній виріз 20, в який вміщено торець захвата 19, спусковий гачок захишено дужкою 21 (Фіг.7, ліворуч). Ме ханізм руху арбалета 4 і стріли 7 виконано у вигляді амортизаційного шнура 22, вміщеного у канал труби 1 і прикріпленого одним кінцем до труби 1, пропущеним через ролик 23 і після охоплення ролика приєднаним до випущеного через прорізь 9 вушка 24, прикріпленого знизу платформи 13 (Фіг.7 - ліворуч у вихідному положенні, а праворуч - у положенні старту стріли), передня і задня частини цього механізму показані на Фіг.11 і 8. Цей складний механізм має ще й механізм випуску стріли 7. Він включає захват тятиви 25 лука 12 у вигляді стрижня 26 з контактним ложе 27 і захватною ручкою 28, вміщеною у канал 29 полиці 13 супроти прорізі 9, і підпружинений до труби 1 пружиною 30 (Фіг.12, 13), а там на трубі 1, де планується випуск стріли 7, прорізь 9 розширена і створює "вікно", в яке вступає підпружинений пружиною 30 захват 26 тятиви 25, що автоматично, саме по ходу руху полиці з луком у фінальній частині прорізі 9 провалити у це "вікно" стрижень 26 під впливом цієї пружини і таким чином відпустити тятиву 25, створюючи інерційну опору для спрацьовування арбалета і випуску стріли з лінем (порівняйте Фіг.7, 9, 10, а також 8, 11, 12, 13). Спереду катапульта виглядає так, як позначено на Фіг.14, де під позицією 31 показана чека і перестановка її у отворах 32, з'єднаних прорізом 33, зображених на Фіг.6, рядом з ліскою 34, яка слугує для захвата труби опорною рукою. Для закріплення лука на полиці слугує упор 35 (Фіг.3, 4, 5, 8, 11, 14). Користуються катапультою для метання стріли з лінем на далекі відстані повздовж горизонту і під певним кутом до нього (Фіг.1, 2). Для цього відводять арбалет 4 назад до кінця труби 1, заздалегідь натиснувши пальцем руки на спусковий гачок 16, а потім відпустивши його фіксують арбалет. В цьому положенні амортизаційний шнур 22 розтягнуто до краю і він набуває стан самої високої напруги статевої енергії. Фіксацію платформи 13 і арбалета забезпечує торець захвата 19, вміщений у її 6 виріз 20 (Фіг.7). Арбалет також готовлять до пуску - зачіпляють тятиву 25 за її захватний стрижень 26, вміщуючи її у контактне ложе 27. Відтягують лук 12 вперед і насаджують його на торцевий упор 35 платформи 13 (Фіг.3, 4, 5). Потім вкладають стрілу 7 у контактне ложе 27 лука 12, стикуючи її торець з тятивою 25 і пропускаючи над нею виходячий із трубчато го корпусу стріли 7 лінь, який поступає із котушки 5. (Фіг.5, 6, 7). Це готовий до дії і небезпечний снаряд, тому гачок 16 має захистну дужку 21, а стріла 7 гострим кінцем завжди направлена в поле. Пуск здійснюється у два тісно зв'язані між собою етапи. Спочатку зрушується з місця і випускається повздовж труби 1 арбалет 4 зі стрілою 7, полиця 13 якої звільняється від спуску вниз захвата 19, торець якого виходить із зачепа - із вирізу 20 під впливом натискання пальцем руки на гачок 16 і переміщенням його з подоланням опору пружини 17 (Фіг.7). На другому етапі, коли ще рухається вперед арбалет, перед кінцем труби 1, спрацьовує автоматичне зрушення з полиці 13 тятиви 25 і подача під добавочним впливом пружини лука 12 для "вістрілювання" стріли 7 з лінем 6. Цей процес збільшення швидкості польоту наданої амортизаторним шнуром стрілі, встановленій на прискорено рухаючому арбалеті, завдяки включенню в процес метання пружини лука і його тятиви завершується вилітом стріли, схожим на політ кулі, коли рух починається з нуля, швидко зростає і в кінці труби набуває максимального значення. Арбалет зупиняється амортизуючою пружиною 10, а стріла 7 з лінем 6 з максимально нарощуючою швидкістю залишає лук арбалета і прямує до місця призначення. Така динаміка нарощування руху метального тіла до кінця акту метання дуже важлива і для дальності польоту метаємого тіла, і для точності влучення його в ціль. Окремо ніяка пружина, ні арбалет самостійно невзмозі забезпечити такого ефекта, що важливо для повільного виходу ліня із котушки і збереження його цілостності, без необхідності гальмування його котушки. Після застосування лінь намотують на котушку, підтягуючи його разом зі стрілою, користуючись її редуктором і ручкою 15. У якості метального тіла можна застосовувати також гарпун і інші предмети. Технічною перевагою над прототипом є те, що завдяки використанню всієї сукупності відрізняючих ознак пропонованої катапульти, вдалося забезпечити відносно поступове нарощування швидкості метального тіла, досягти її максимального значення при ручному використанні і, таким чином, збільшити дальність польоту метального тіла, точність влучення в ціль, а головне, забезпечити цілісність ліня і запобігання його розриву на старті, який для збереження і більш ефективного використання завжди виконують із матеріалу, найбільш легкого і при тому найбільш тонкого. Це і вдалось досягнути. 7 84643 8 9 Комп’ютерна в ерстка В. Клюкін 84643 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
