Сенсорна смуга для управління електронним пристроєм

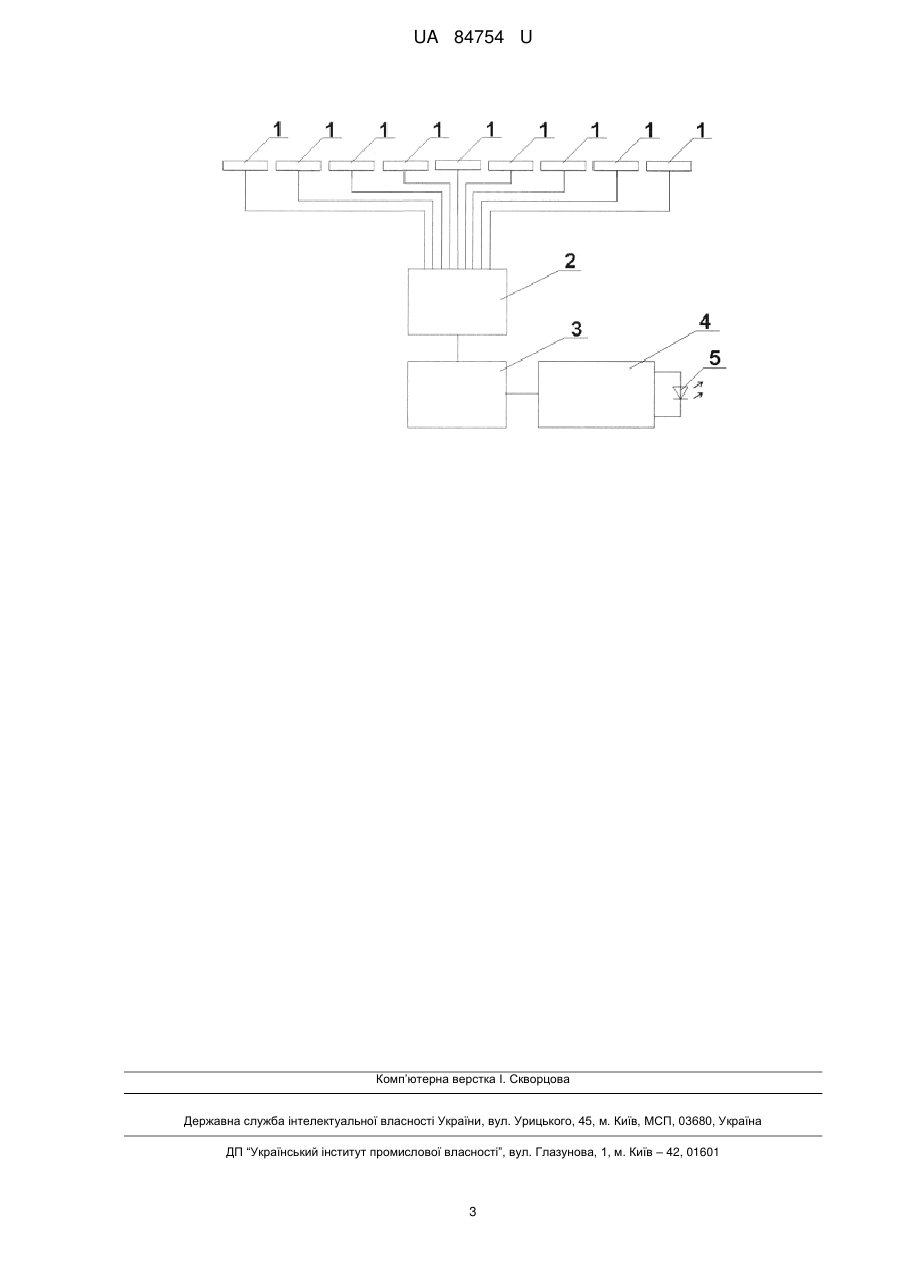

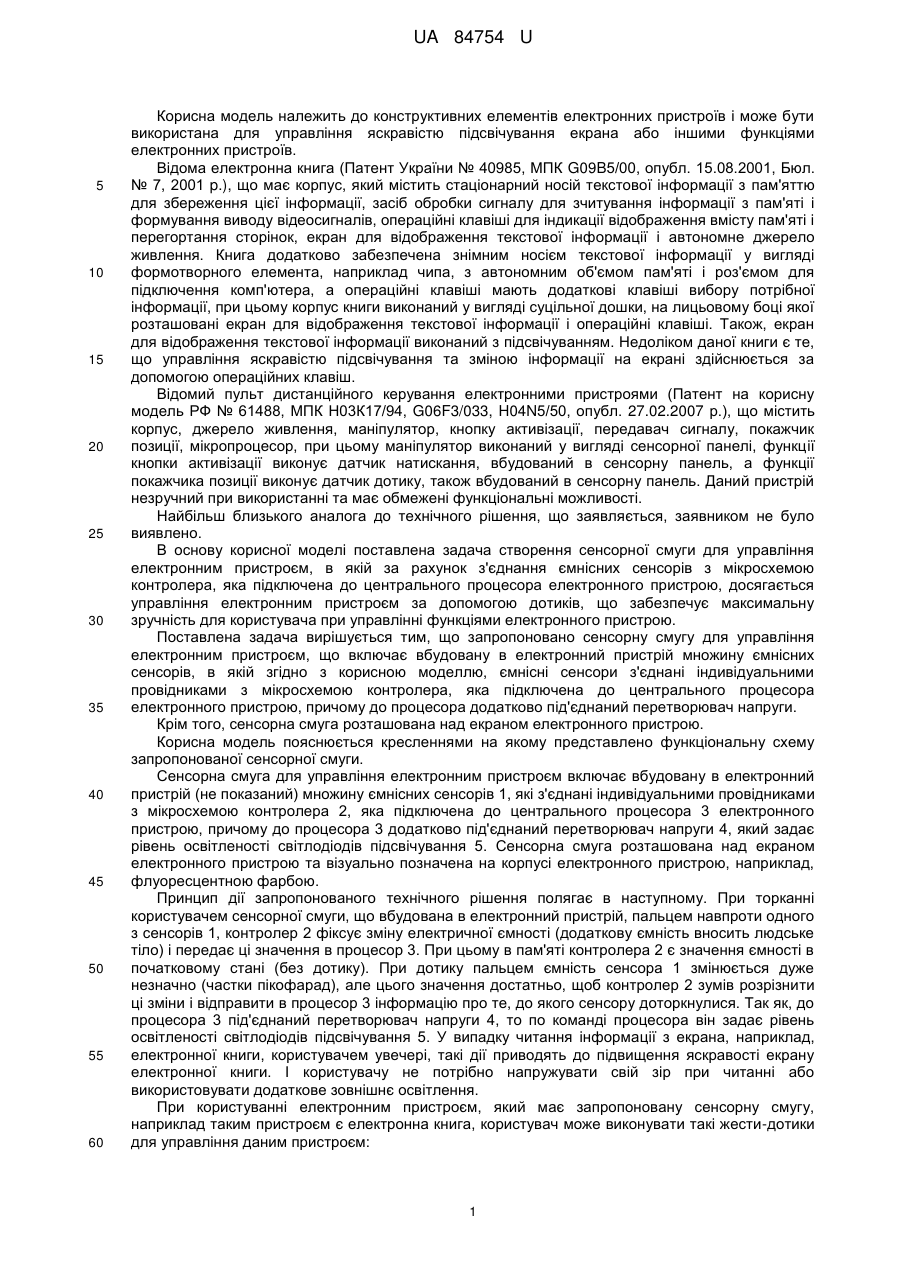

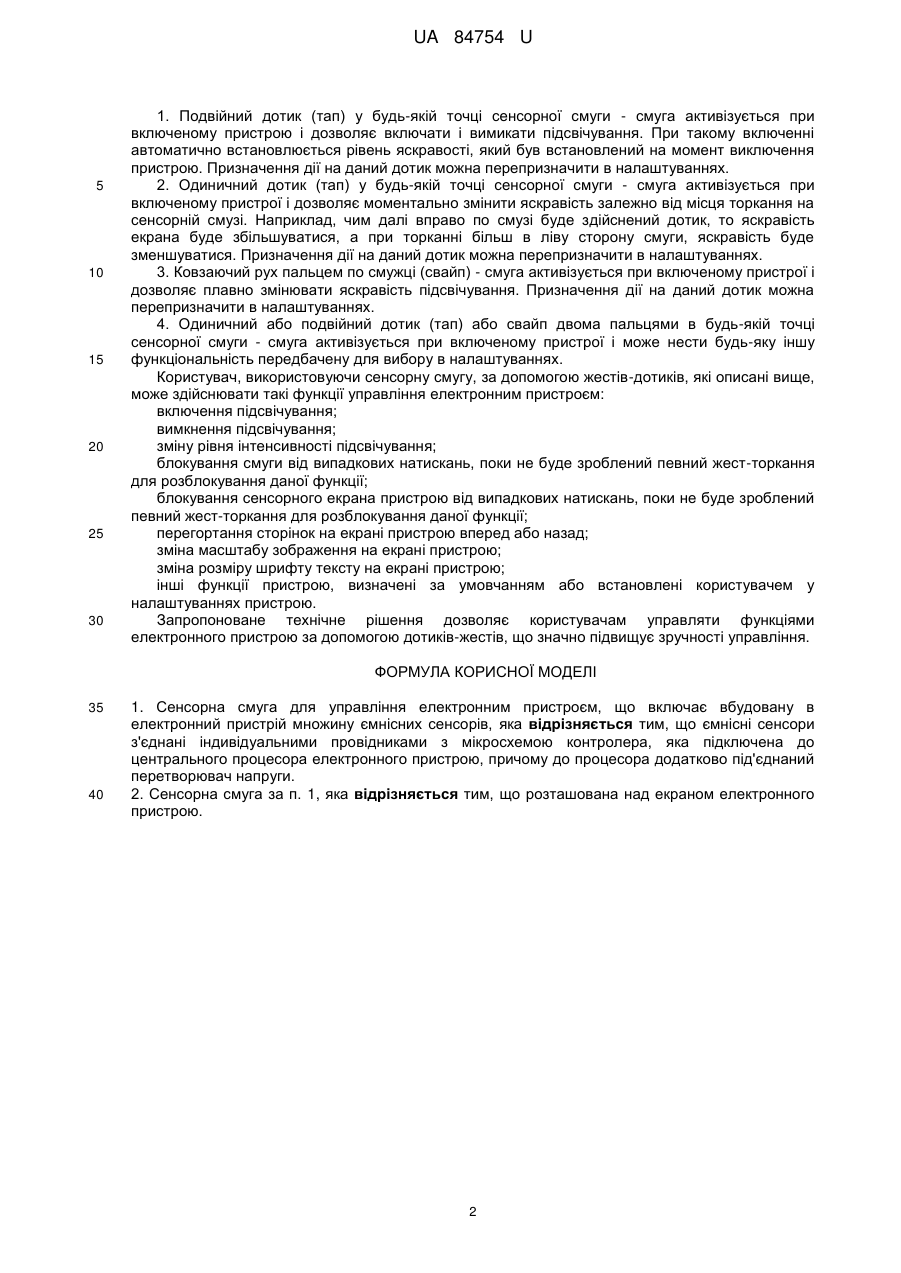

Реферат: Сенсорна смуга для управління електронним пристроєм включає вбудовану в електронний пристрій множину ємнісних сенсорів. Ємнісні сенсори з'єднані індивідуальними провідниками з мікросхемою контролера, яка підключена до центрального процесора електронного пристрою, причому до процесора додатково під'єднаний перетворювач напруги. UA 84754 U (54) СЕНСОРНА СМУГА ДЛЯ УПРАВЛІННЯ ЕЛЕКТРОННИМ ПРИСТРОЄМ UA 84754 U UA 84754 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструктивних елементів електронних пристроїв і може бути використана для управління яскравістю підсвічування екрана або іншими функціями електронних пристроїв. Відома електронна книга (Патент України № 40985, МПК G09B5/00, опубл. 15.08.2001, Бюл. № 7, 2001 p.), що має корпус, який містить стаціонарний носій текстової інформації з пам'яттю для збереження цієї інформації, засіб обробки сигналу для зчитування інформації з пам'яті і формування виводу відеосигналів, операційні клавіші для індикації відображення вмісту пам'яті і перегортання сторінок, екран для відображення текстової інформації і автономне джерело живлення. Книга додатково забезпечена знімним носієм текстової інформації у вигляді формотворного елемента, наприклад чипа, з автономним об'ємом пам'яті і роз'ємом для підключення комп'ютера, а операційні клавіші мають додаткові клавіші вибору потрібної інформації, при цьому корпус книги виконаний у вигляді суцільної дошки, на лицьовому боці якої розташовані екран для відображення текстової інформації і операційні клавіші. Також, екран для відображення текстової інформації виконаний з підсвічуванням. Недоліком даної книги є те, що управління яскравістю підсвічування та зміною інформації на екрані здійснюється за допомогою операційних клавіш. Відомий пульт дистанційного керування електронними пристроями (Патент на корисну модель РФ № 61488, МПК Н03К17/94, G06F3/033, H04N5/50, опубл. 27.02.2007 р.), що містить корпус, джерело живлення, маніпулятор, кнопку активізації, передавач сигналу, покажчик позиції, мікропроцесор, при цьому маніпулятор виконаний у вигляді сенсорної панелі, функції кнопки активізації виконує датчик натискання, вбудований в сенсорну панель, а функції покажчика позиції виконує датчик дотику, також вбудований в сенсорну панель. Даний пристрій незручний при використанні та має обмежені функціональні можливості. Найбільш близького аналога до технічного рішення, що заявляється, заявником не було виявлено. В основу корисної моделі поставлена задача створення сенсорної смуги для управління електронним пристроєм, в якій за рахунок з'єднання ємнісних сенсорів з мікросхемою контролера, яка підключена до центрального процесора електронного пристрою, досягається управління електронним пристроєм за допомогою дотиків, що забезпечує максимальну зручність для користувача при управлінні функціями електронного пристрою. Поставлена задача вирішується тим, що запропоновано сенсорну смугу для управління електронним пристроєм, що включає вбудовану в електронний пристрій множину ємнісних сенсорів, в якій згідно з корисною моделлю, ємнісні сенсори з'єднані індивідуальними провідниками з мікросхемою контролера, яка підключена до центрального процесора електронного пристрою, причому до процесора додатково під'єднаний перетворювач напруги. Крім того, сенсорна смуга розташована над екраном електронного пристрою. Корисна модель пояснюється кресленнями на якому представлено функціональну схему запропонованої сенсорної смуги. Сенсорна смуга для управління електронним пристроєм включає вбудовану в електронний пристрій (не показаний) множину ємнісних сенсорів 1, які з'єднані індивідуальними провідниками з мікросхемою контролера 2, яка підключена до центрального процесора 3 електронного пристрою, причому до процесора 3 додатково під'єднаний перетворювач напруги 4, який задає рівень освітленості світлодіодів підсвічування 5. Сенсорна смуга розташована над екраном електронного пристрою та візуально позначена на корпусі електронного пристрою, наприклад, флуоресцентною фарбою. Принцип дії запропонованого технічного рішення полягає в наступному. При торканні користувачем сенсорної смуги, що вбудована в електронний пристрій, пальцем навпроти одного з сенсорів 1, контролер 2 фіксує зміну електричної ємності (додаткову ємність вносить людське тіло) і передає ці значення в процесор 3. При цьому в пам'яті контролера 2 є значення ємності в початковому стані (без дотику). При дотику пальцем ємність сенсора 1 змінюється дуже незначно (частки пікофарад), але цього значення достатньо, щоб контролер 2 зумів розрізнити ці зміни і відправити в процесор 3 інформацію про те, до якого сенсору доторкнулися. Так як, до процесора 3 під'єднаний перетворювач напруги 4, то по команді процесора він задає рівень освітленості світлодіодів підсвічування 5. У випадку читання інформації з екрана, наприклад, електронної книги, користувачем увечері, такі дії приводять до підвищення яскравості екрану електронної книги. І користувачу не потрібно напружувати свій зір при читанні або використовувати додаткове зовнішнє освітлення. При користуванні електронним пристроєм, який має запропоновану сенсорну смугу, наприклад таким пристроєм є електронна книга, користувач може виконувати такі жести-дотики для управління даним пристроєм: 1 UA 84754 U 5 10 15 20 25 30 1. Подвійний дотик (тап) у будь-якій точці сенсорної смуги - смуга активізується при включеному пристрою і дозволяє включати і вимикати підсвічування. При такому включенні автоматично встановлюється рівень яскравості, який був встановлений на момент виключення пристрою. Призначення дії на даний дотик можна перепризначити в налаштуваннях. 2. Одиничний дотик (тап) у будь-якій точці сенсорної смуги - смуга активізується при включеному пристрої і дозволяє моментально змінити яскравість залежно від місця торкання на сенсорній смузі. Наприклад, чим далі вправо по смузі буде здійснений дотик, то яскравість екрана буде збільшуватися, а при торканні більш в ліву сторону смуги, яскравість буде зменшуватися. Призначення дії на даний дотик можна перепризначити в налаштуваннях. 3. Ковзаючий рух пальцем по смужці (свайп) - смуга активізується при включеному пристрої і дозволяє плавно змінювати яскравість підсвічування. Призначення дії на даний дотик можна перепризначити в налаштуваннях. 4. Одиничний або подвійний дотик (тап) або свайп двома пальцями в будь-якій точці сенсорної смуги - смуга активізується при включеному пристрої і може нести будь-яку іншу функціональність передбачену для вибору в налаштуваннях. Користувач, використовуючи сенсорну смугу, за допомогою жестів-дотиків, які описані вище, може здійснювати такі функції управління електронним пристроєм: включення підсвічування; вимкнення підсвічування; зміну рівня інтенсивності підсвічування; блокування смуги від випадкових натискань, поки не буде зроблений певний жест-торкання для розблокування даної функції; блокування сенсорного екрана пристрою від випадкових натискань, поки не буде зроблений певний жест-торкання для розблокування даної функції; перегортання сторінок на екрані пристрою вперед або назад; зміна масштабу зображення на екрані пристрою; зміна розміру шрифту тексту на екрані пристрою; інші функції пристрою, визначені за умовчанням або встановлені користувачем у налаштуваннях пристрою. Запропоноване технічне рішення дозволяє користувачам управляти функціями електронного пристрою за допомогою дотиків-жестів, що значно підвищує зручності управління. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Сенсорна смуга для управління електронним пристроєм, що включає вбудовану в електронний пристрій множину ємнісних сенсорів, яка відрізняється тим, що ємнісні сенсори з'єднані індивідуальними провідниками з мікросхемою контролера, яка підключена до центрального процесора електронного пристрою, причому до процесора додатково під'єднаний перетворювач напруги. 2. Сенсорна смуга за п. 1, яка відрізняється тим, що розташована над екраном електронного пристрою. 2 UA 84754 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
