Сенсорна фольга та виготовлений з неї вимикач

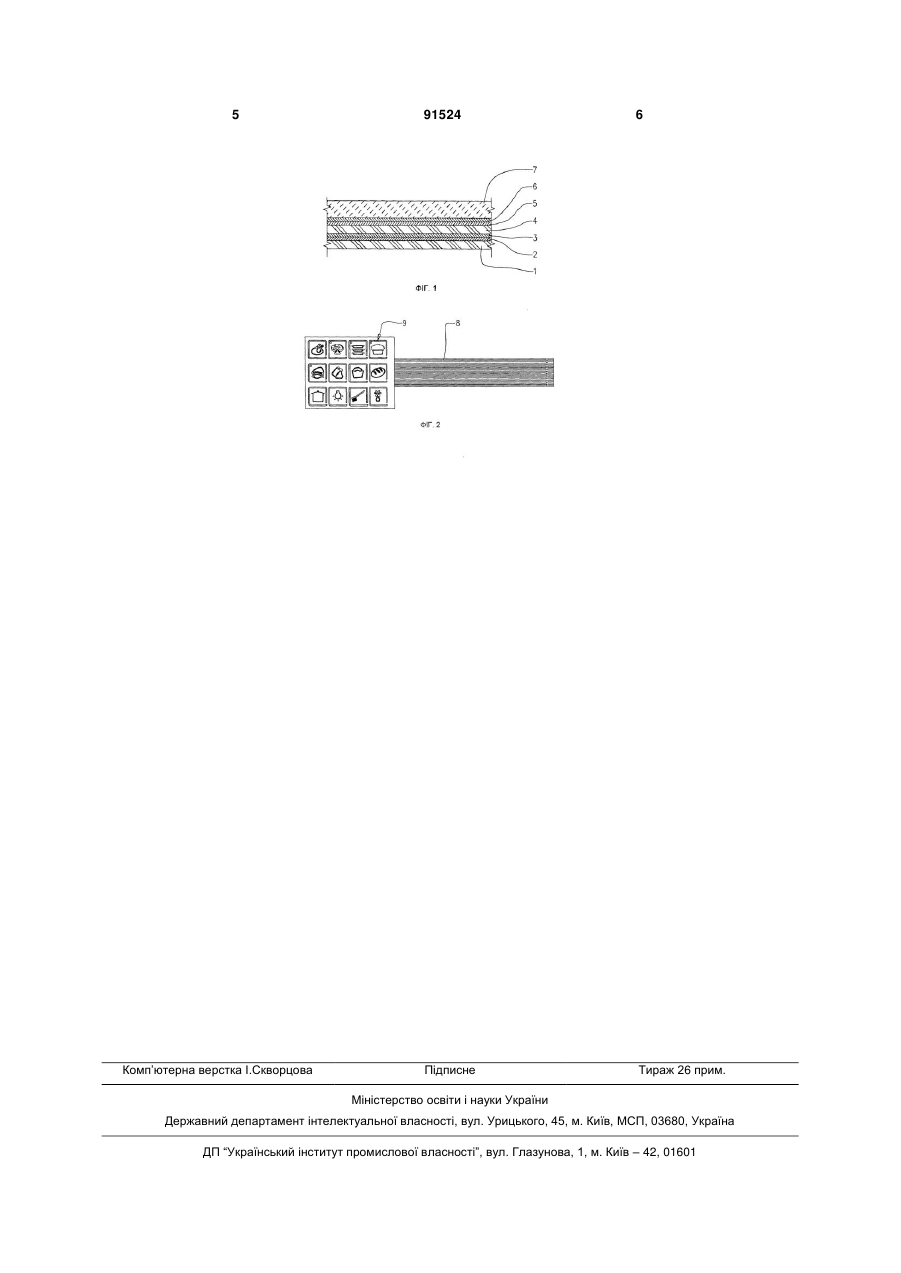

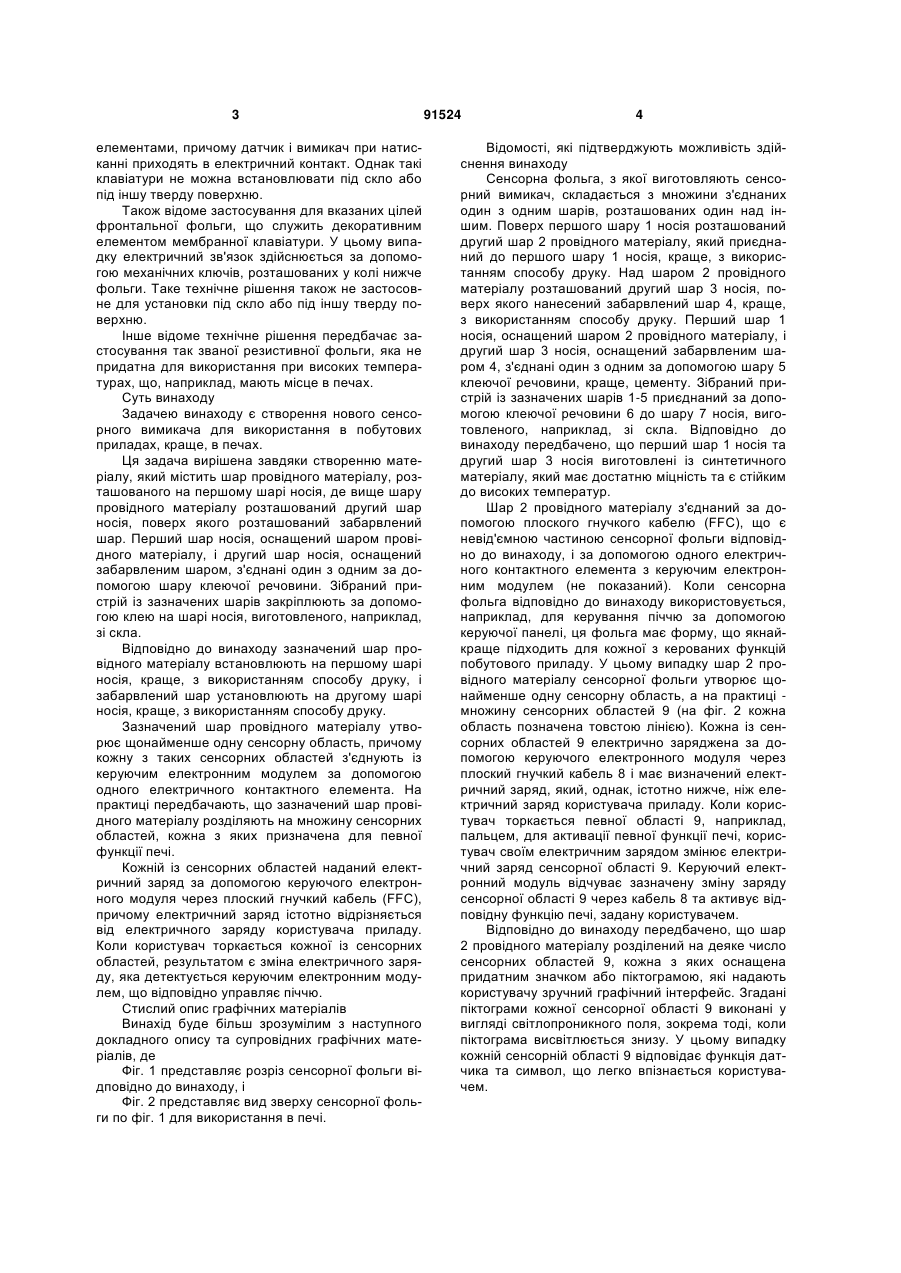

1. Сенсорна фольга, утворена множиною взаємно зв'язаних шарів, розташованих один на одному, яка відрізняється тим, що поверх першого шару (1) носія розташований другий шар (2) провідного матеріалу, поверх шару (2) провідного матеріалу розташований другий шар (3) носія, поверх якого нанесений забарвлений шар (4), де перший шар (1) носія, оснащений шаром (2) провідного матеріалу, і другий шар (3) носія, оснащений забарвленим шаром (4), з'єднані один з одним за допомогою шару (5) клеючої речовини, причому зібраний пристрій із зазначених шарів з (1) по (5) приєднаний за допомогою клеючої речовини (6) до шару (7) носія, виготовленого, наприклад, зі скла. C2 2 (19) 1 3 елементами, причому датчик і вимикач при натисканні приходять в електричний контакт. Однак такі клавіатури не можна встановлювати під скло або під іншу тверду поверхню. Також відоме застосування для вказаних цілей фронтальної фольги, що служить декоративним елементом мембранної клавіатури. У цьому випадку електричний зв'язок здійснюється за допомогою механічних ключів, розташованих у колі нижче фольги. Таке технічне рішення також не застосовне для установки під скло або під іншу тверду поверхню. Інше відоме технічне рішення передбачає застосування так званої резистивної фольги, яка не придатна для використання при високих температурах, що, наприклад, мають місце в печах. Суть винаходу Задачею винаходу є створення нового сенсорного вимикача для використання в побутових приладах, краще, в печах. Ця задача вирішена завдяки створенню матеріалу, який містить шар провідного матеріалу, розташованого на першому шарі носія, де вище шару провідного матеріалу розташований другий шар носія, поверх якого розташований забарвлений шар. Перший шар носія, оснащений шаром провідного матеріалу, і другий шар носія, оснащений забарвленим шаром, з'єднані один з одним за допомогою шару клеючої речовини. Зібраний пристрій із зазначених шарів закріплюють за допомогою клею на шарі носія, виготовленого, наприклад, зі скла. Відповідно до винаходу зазначений шар провідного матеріалу встановлюють на першому шарі носія, краще, з використанням способу друку, і забарвлений шар установлюють на другому шарі носія, краще, з використанням способу друку. Зазначений шар провідного матеріалу утворює щонайменше одну сенсорну область, причому кожну з таких сенсорних областей з'єднують із керуючим електронним модулем за допомогою одного електричного контактного елемента. На практиці передбачають, що зазначений шар провідного матеріалу розділяють на множину сенсорних областей, кожна з яких призначена для певної функції печі. Кожній із сенсорних областей наданий електричний заряд за допомогою керуючого електронного модуля через плоский гнучкий кабель (FFC), причому електричний заряд істотно відрізняється від електричного заряду користувача приладу. Коли користувач торкається кожної із сенсорних областей, результатом є зміна електричного заряду, яка детектується керуючим електронним модулем, що відповідно управляє піччю. Стислий опис графічних матеріалів Винахід буде більш зрозумілим з наступного докладного опису та супровідних графічних матеріалів, де Фіг. 1 представляє розріз сенсорної фольги відповідно до винаходу, і Фіг. 2 представляє вид зверху сенсорної фольги по фіг. 1 для використання в печі. 91524 4 Відомості, які підтверджують можливість здійснення винаходу Сенсорна фольга, з якої виготовляють сенсорний вимикач, складається з множини з'єднаних один з одним шарів, розташованих один над іншим. Поверх першого шару 1 носія розташований другий шар 2 провідного матеріалу, який приєднаний до першого шару 1 носія, краще, з використанням способу друку. Над шаром 2 провідного матеріалу розташований другий шар 3 носія, поверх якого нанесений забарвлений шар 4, краще, з використанням способу друку. Перший шар 1 носія, оснащений шаром 2 провідного матеріалу, і другий шар 3 носія, оснащений забарвленим шаром 4, з'єднані один з одним за допомогою шару 5 клеючої речовини, краще, цементу. Зібраний пристрій із зазначених шарів 1-5 приєднаний за допомогою клеючої речовини 6 до шару 7 носія, виготовленого, наприклад, зі скла. Відповідно до винаходу передбачено, що перший шар 1 носія та другий шар 3 носія виготовлені із синтетичного матеріалу, який має достатню міцність та є стійким до високих температур. Шар 2 провідного матеріалу з'єднаний за допомогою плоского гнучкого кабелю (FFC), що є невід'ємною частиною сенсорної фольги відповідно до винаходу, і за допомогою одного електричного контактного елемента з керуючим електронним модулем (не показаний). Коли сенсорна фольга відповідно до винаходу використовується, наприклад, для керування піччю за допомогою керуючої панелі, ця фольга має форму, що якнайкраще підходить для кожної з керованих функцій побутового приладу. У цьому випадку шар 2 провідного матеріалу сенсорної фольги утворює щонайменше одну сенсорну область, а на практиці множину сенсорних областей 9 (на фіг. 2 кожна область позначена товстою лінією). Кожна із сенсорних областей 9 електрично заряджена за допомогою керуючого електронного модуля через плоский гнучкий кабель 8 і має визначений електричний заряд, який, однак, істотно нижче, ніж електричний заряд користувача приладу. Коли користувач торкається певної області 9, наприклад, пальцем, для активації певної функції печі, користувач своїм електричним зарядом змінює електричний заряд сенсорної області 9. Керуючий електронний модуль відчуває зазначену зміну заряду сенсорної області 9 через кабель 8 та активує відповідну функцію печі, задану користувачем. Відповідно до винаходу передбачено, що шар 2 провідного матеріалу розділений на деяке число сенсорних областей 9, кожна з яких оснащена придатним значком або піктограмою, які надають користувачу зручний графічний інтерфейс. Згадані піктограми кожної сенсорної області 9 виконані у вигляді світлопроникного поля, зокрема тоді, коли піктограма висвітлюється знизу. У цьому випадку кожній сенсорній області 9 відповідає функція датчика та символ, що легко впізнається користувачем. 5 Комп’ютерна верстка І.Скворцова 91524 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
