Система управління дозуючим пристроєм

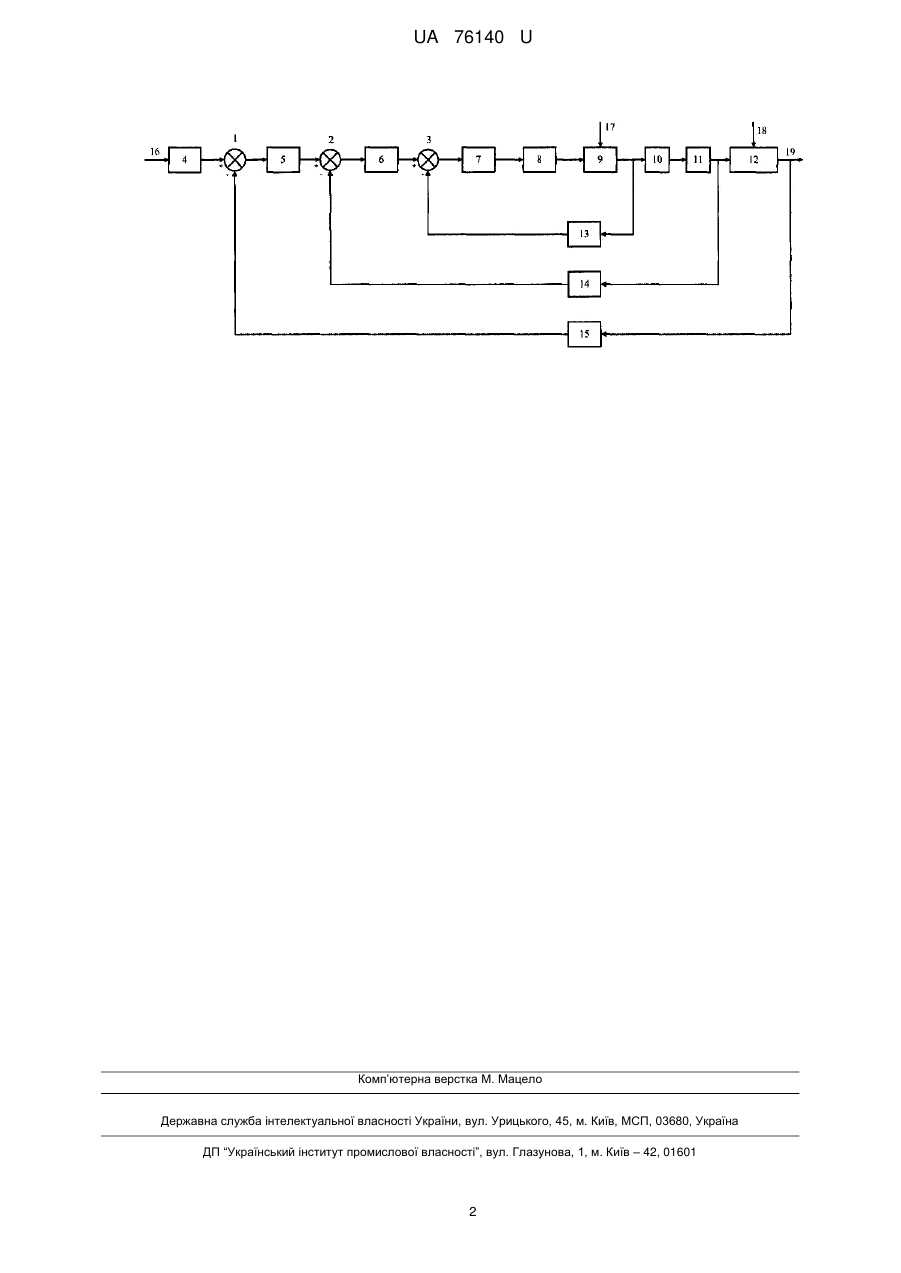

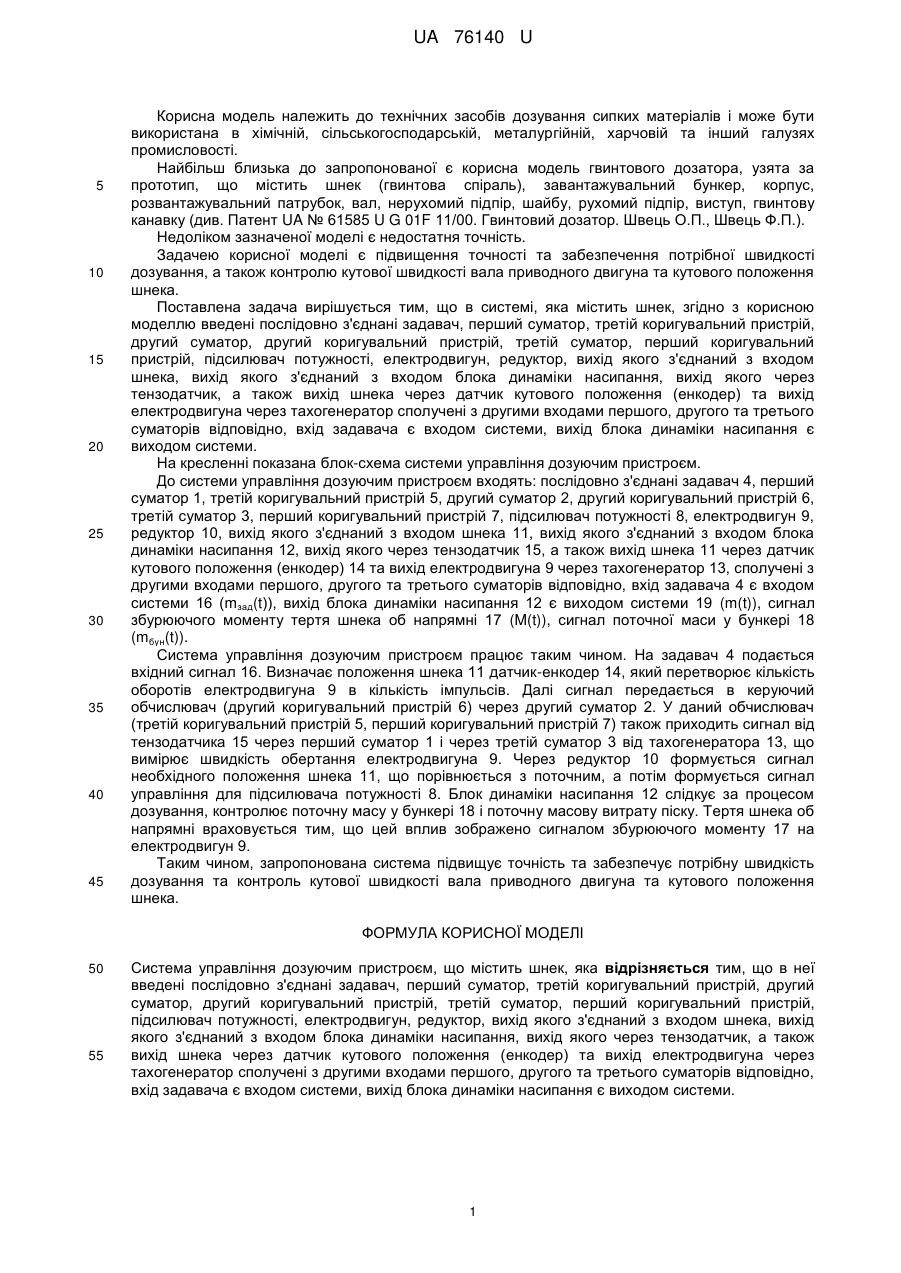

Реферат: UA 76140 U UA 76140 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до технічних засобів дозування сипких матеріалів і може бути використана в хімічній, сільськогосподарській, металургійній, харчовій та інший галузях промисловості. Найбільш близька до запропонованої є корисна модель гвинтового дозатора, узята за прототип, що містить шнек (гвинтова спіраль), завантажувальний бункер, корпус, розвантажувальний патрубок, вал, нерухомий підпір, шайбу, рухомий підпір, виступ, гвинтову канавку (див. Патент UA № 61585 U G 01F 11/00. Гвинтовий дозатор. Швець О.П., Швець Ф.П.). Недоліком зазначеної моделі є недостатня точність. Задачею корисної моделі є підвищення точності та забезпечення потрібної швидкості дозування, а також контролю кутової швидкості вала приводного двигуна та кутового положення шнека. Поставлена задача вирішується тим, що в системі, яка містить шнек, згідно з корисною моделлю введені послідовно з'єднані задавач, перший суматор, третій коригувальний пристрій, другий суматор, другий коригувальний пристрій, третій суматор, перший коригувальний пристрій, підсилювач потужності, електродвигун, редуктор, вихід якого з'єднаний з входом шнека, вихід якого з'єднаний з входом блока динаміки насипання, вихід якого через тензодатчик, а також вихід шнека через датчик кутового положення (енкодер) та вихід електродвигуна через тахогенератор сполучені з другими входами першого, другого та третього суматорів відповідно, вхід задавача є входом системи, вихід блока динаміки насипання є виходом системи. На кресленні показана блок-схема системи управління дозуючим пристроєм. До системи управління дозуючим пристроєм входять: послідовно з'єднані задавач 4, перший суматор 1, третій коригувальний пристрій 5, другий суматор 2, другий коригувальний пристрій 6, третій суматор 3, перший коригувальний пристрій 7, підсилювач потужності 8, електродвигун 9, редуктор 10, вихід якого з'єднаний з входом шнека 11, вихід якого з'єднаний з входом блока динаміки насипання 12, вихід якого через тензодатчик 15, а також вихід шнека 11 через датчик кутового положення (енкодер) 14 та вихід електродвигуна 9 через тахогенератор 13, сполучені з другими входами першого, другого та третього суматорів відповідно, вхід задавача 4 є входом системи 16 (mзад(t)), вихід блока динаміки насипання 12 є виходом системи 19 (m(t)), сигнал збурюючого моменту тертя шнека об напрямні 17 (M(t)), сигнал поточної маси у бункері 18 (mбyн(t)). Система управління дозуючим пристроєм працює таким чином. На задавач 4 подається вхідний сигнал 16. Визначає положення шнека 11 датчик-енкодер 14, який перетворює кількість оборотів електродвигуна 9 в кількість імпульсів. Далі сигнал передається в керуючий обчислювач (другий коригувальний пристрій 6) через другий суматор 2. У даний обчислювач (третій коригувальний пристрій 5, перший коригувальний пристрій 7) також приходить сигнал від тензодатчика 15 через перший суматор 1 і через третій суматор 3 від тахогенератора 13, що вимірює швидкість обертання електродвигуна 9. Через редуктор 10 формується сигнал необхідного положення шнека 11, що порівнюється з поточним, а потім формується сигнал управління для підсилювача потужності 8. Блок динаміки насипання 12 слідкує за процесом дозування, контролює поточну масу у бункері 18 і поточну масову витрату піску. Тертя шнека об напрямні враховується тим, що цей вплив зображено сигналом збурюючого моменту 17 на електродвигун 9. Таким чином, запропонована система підвищує точність та забезпечує потрібну швидкість дозування та контроль кутової швидкості вала приводного двигуна та кутового положення шнека. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Система управління дозуючим пристроєм, що містить шнек, яка відрізняється тим, що в неї введені послідовно з'єднані задавач, перший суматор, третій коригувальний пристрій, другий суматор, другий коригувальний пристрій, третій суматор, перший коригувальний пристрій, підсилювач потужності, електродвигун, редуктор, вихід якого з'єднаний з входом шнека, вихід якого з'єднаний з входом блока динаміки насипання, вихід якого через тензодатчик, а також вихід шнека через датчик кутового положення (енкодер) та вихід електродвигуна через тахогенератор сполучені з другими входами першого, другого та третього суматорів відповідно, вхід задавача є входом системи, вихід блока динаміки насипання є виходом системи. 1 UA 76140 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
