Деревообробний верстат

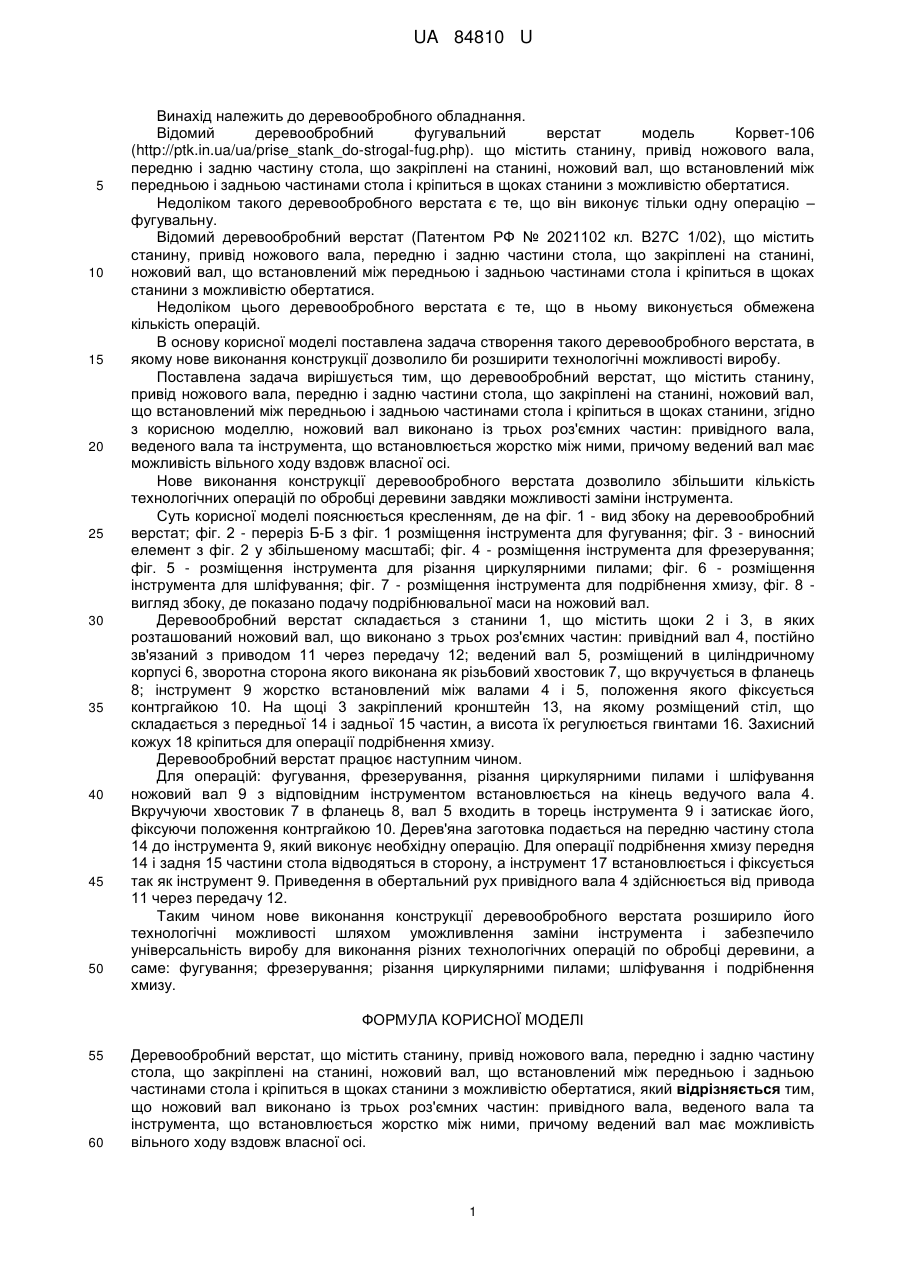

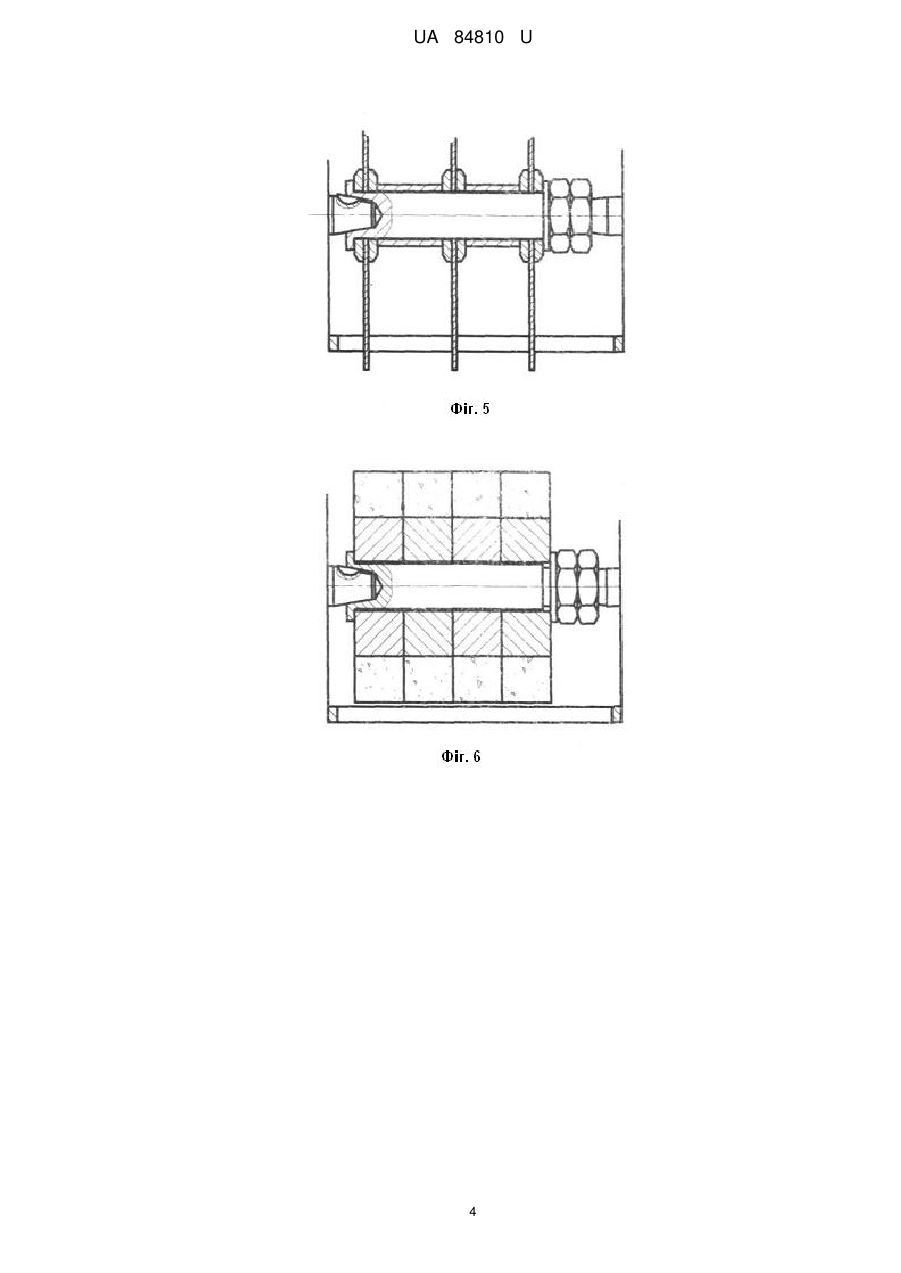

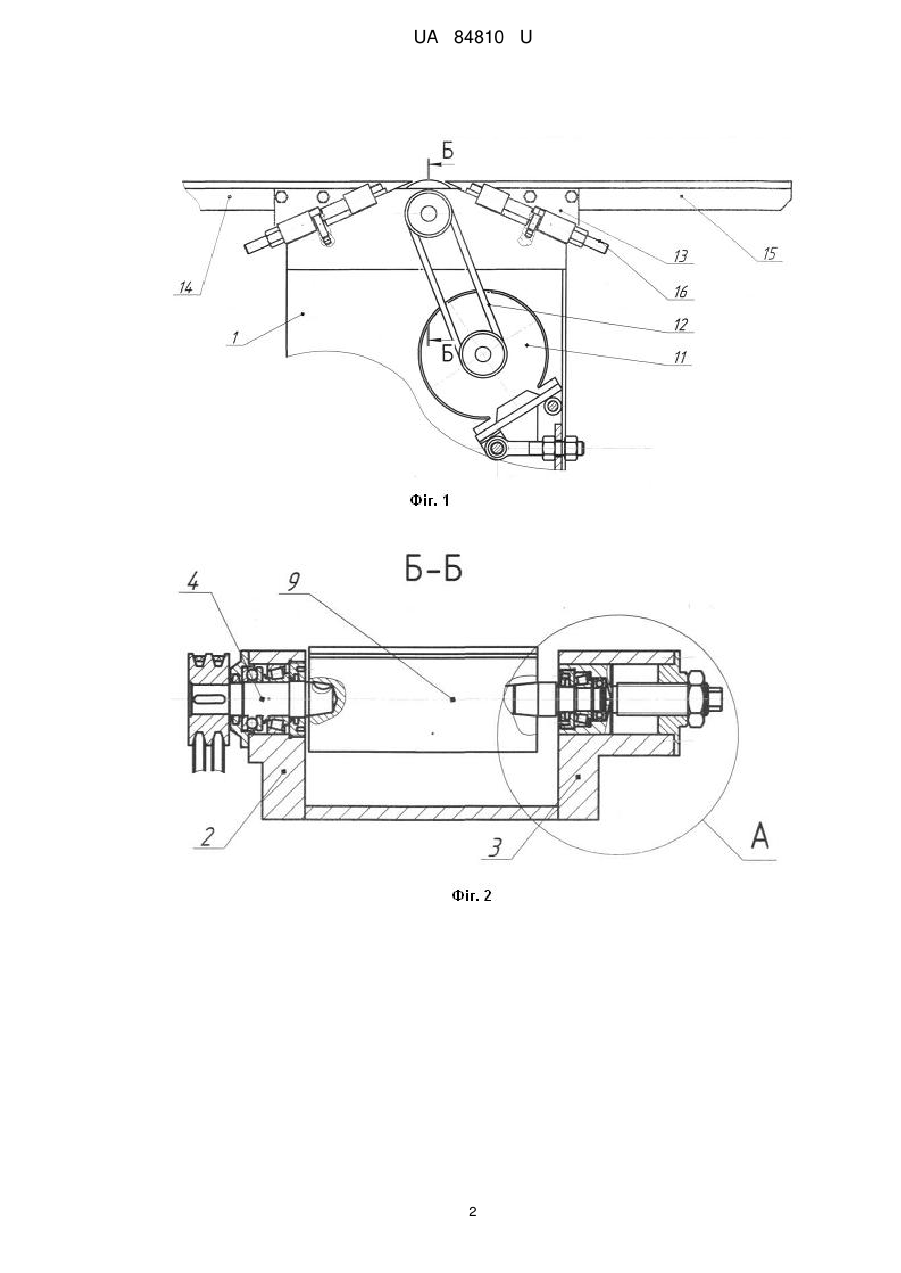

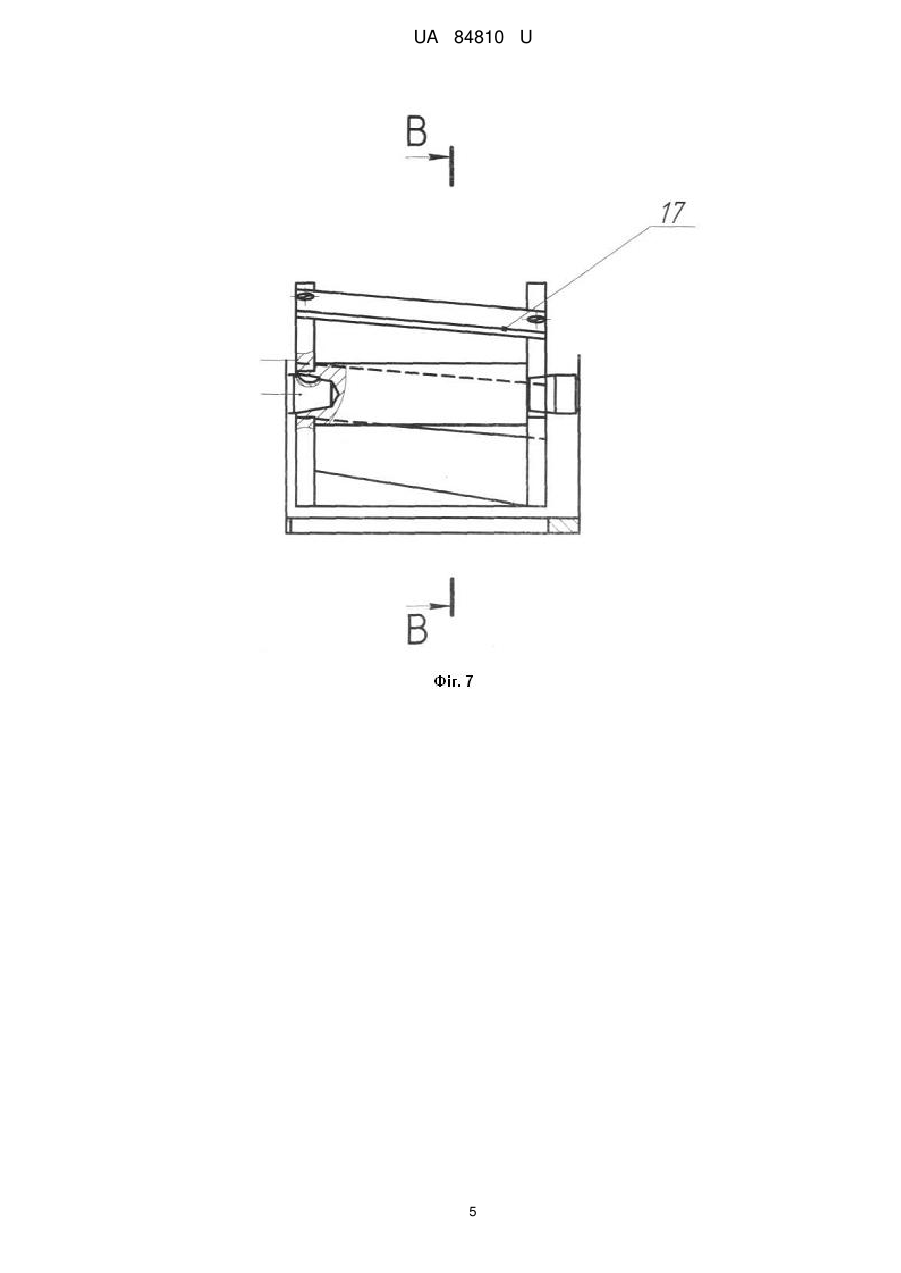

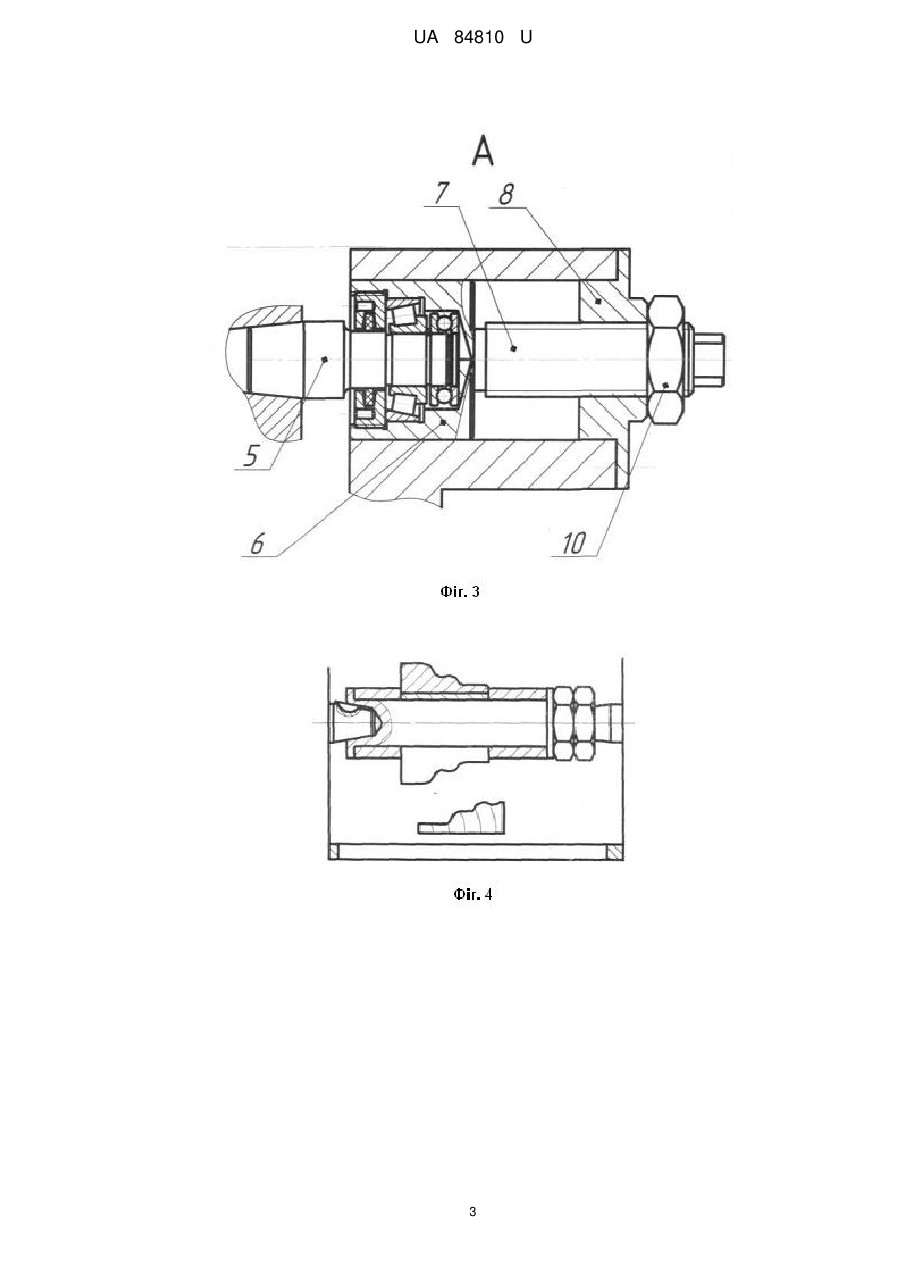

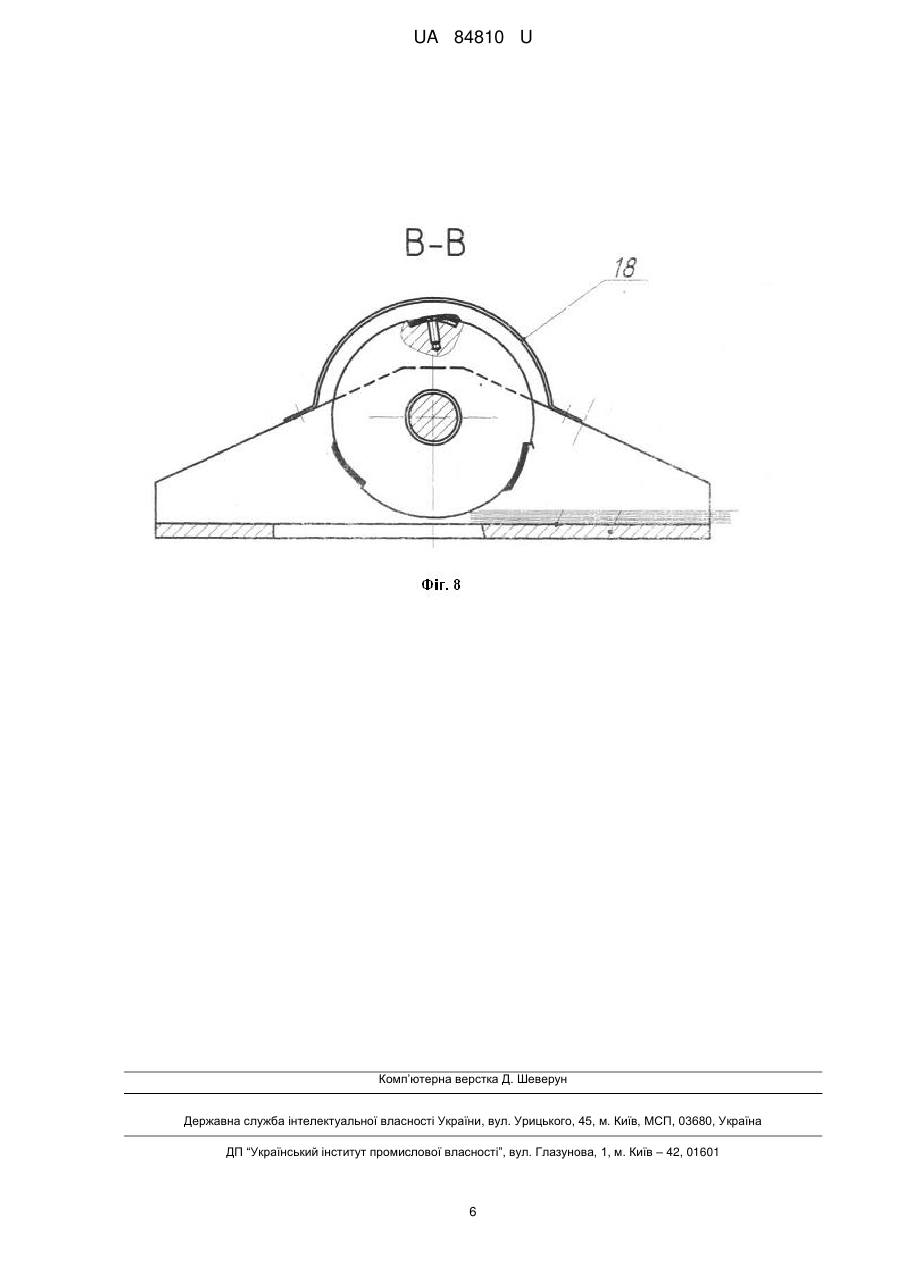

Реферат: UA 84810 U UA 84810 U 5 10 15 20 25 30 35 40 45 50 Винахід належить до деревообробного обладнання. Відомий деревообробний фугувальний верстат модель Корвет-106 (http://ptk.in.ua/ua/prise_stank_do-strogal-fug.php). що містить станину, привід ножового вала, передню і задню частину стола, що закріплені на станині, ножовий вал, що встановлений між передньою і задньою частинами стола і кріпиться в щоках станини з можливістю обертатися. Недоліком такого деревообробного верстата є те, що він виконує тільки одну операцію – фугувальну. Відомий деревообробний верстат (Патентом РФ № 2021102 кл. В27С 1/02), що містить станину, привід ножового вала, передню і задню частини стола, що закріплені на станині, ножовий вал, що встановлений між передньою і задньою частинами стола і кріпиться в щоках станини з можливістю обертатися. Недоліком цього деревообробного верстата є те, що в ньому виконується обмежена кількість операцій. В основу корисної моделі поставлена задача створення такого деревообробного верстата, в якому нове виконання конструкції дозволило би розширити технологічні можливості виробу. Поставлена задача вирішується тим, що деревообробний верстат, що містить станину, привід ножового вала, передню і задню частини стола, що закріплені на станині, ножовий вал, що встановлений між передньою і задньою частинами стола і кріпиться в щоках станини, згідно з корисною моделлю, ножовий вал виконано із трьох роз'ємних частин: привідного вала, веденого вала та інструмента, що встановлюється жорстко між ними, причому ведений вал має можливість вільного ходу вздовж власної осі. Нове виконання конструкції деревообробного верстата дозволило збільшити кількість технологічних операцій по обробці деревини завдяки можливості заміни інструмента. Суть корисної моделі пояснюється кресленням, де на фіг. 1 - вид збоку на деревообробний верстат; фіг. 2 - переріз Б-Б з фіг. 1 розміщення інструмента для фугування; фіг. 3 - виносний елемент з фіг. 2 у збільшеному масштабі; фіг. 4 - розміщення інструмента для фрезерування; фіг. 5 - розміщення інструмента для різання циркулярними пилами; фіг. 6 - розміщення інструмента для шліфування; фіг. 7 - розміщення інструмента для подрібнення хмизу, фіг. 8 вигляд збоку, де показано подачу подрібнювальної маси на ножовий вал. Деревообробний верстат складається з станини 1, що містить щоки 2 і 3, в яких розташований ножовий вал, що виконано з трьох роз'ємних частин: привідний вал 4, постійно зв'язаний з приводом 11 через передачу 12; ведений вал 5, розміщений в циліндричному корпусі 6, зворотна сторона якого виконана як різьбовий хвостовик 7, що вкручується в фланець 8; інструмент 9 жорстко встановлений між валами 4 і 5, положення якого фіксується контргайкою 10. На щоці 3 закріплений кронштейн 13, на якому розміщений стіл, що складається з передньої 14 і задньої 15 частин, а висота їх регулюється гвинтами 16. Захисний кожух 18 кріпиться для операції подрібнення хмизу. Деревообробний верстат працює наступним чином. Для операцій: фугування, фрезерування, різання циркулярними пилами і шліфування ножовий вал 9 з відповідним інструментом встановлюється на кінець ведучого вала 4. Вкручуючи хвостовик 7 в фланець 8, вал 5 входить в торець інструмента 9 і затискає його, фіксуючи положення контргайкою 10. Дерев'яна заготовка подається на передню частину стола 14 до інструмента 9, який виконує необхідну операцію. Для операції подрібнення хмизу передня 14 і задня 15 частини стола відводяться в сторону, а інструмент 17 встановлюється і фіксується так як інструмент 9. Приведення в обертальний рух привідного вала 4 здійснюється від привода 11 через передачу 12. Таким чином нове виконання конструкції деревообробного верстата розширило його технологічні можливості шляхом уможливлення заміни інструмента і забезпечило універсальність виробу для виконання різних технологічних операцій по обробці деревини, а саме: фугування; фрезерування; різання циркулярними пилами; шліфування і подрібнення хмизу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Деревообробний верстат, що містить станину, привід ножового вала, передню і задню частину стола, що закріплені на станині, ножовий вал, що встановлений між передньою і задньою частинами стола і кріпиться в щоках станини з можливістю обертатися, який відрізняється тим, що ножовий вал виконано із трьох роз'ємних частин: привідного вала, веденого вала та інструмента, що встановлюється жорстко між ними, причому ведений вал має можливість вільного ходу вздовж власної осі. 1 UA 84810 U 2 UA 84810 U 3 UA 84810 U 4 UA 84810 U 5 UA 84810 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
