Спосіб реконструкції багатоповерхових будинків

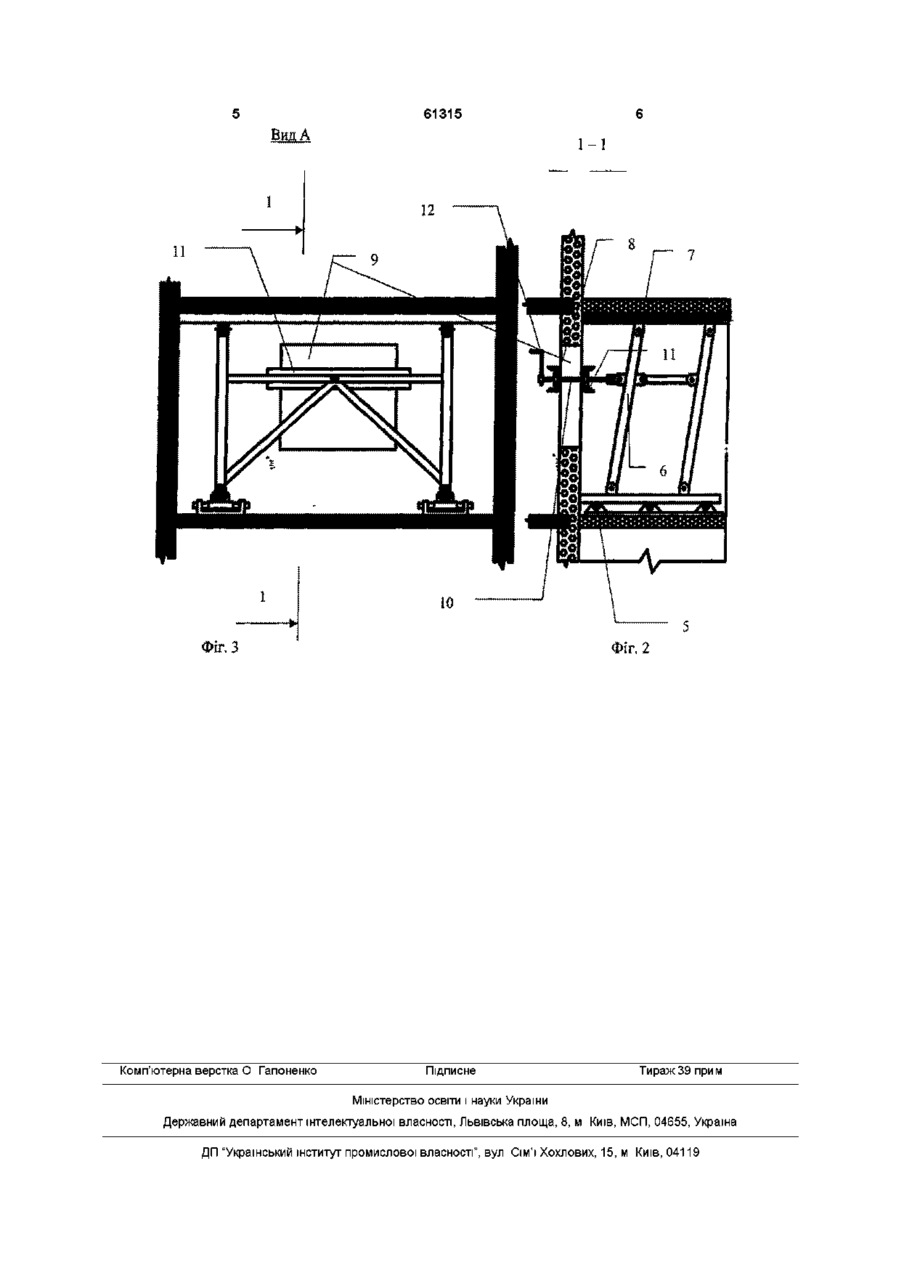

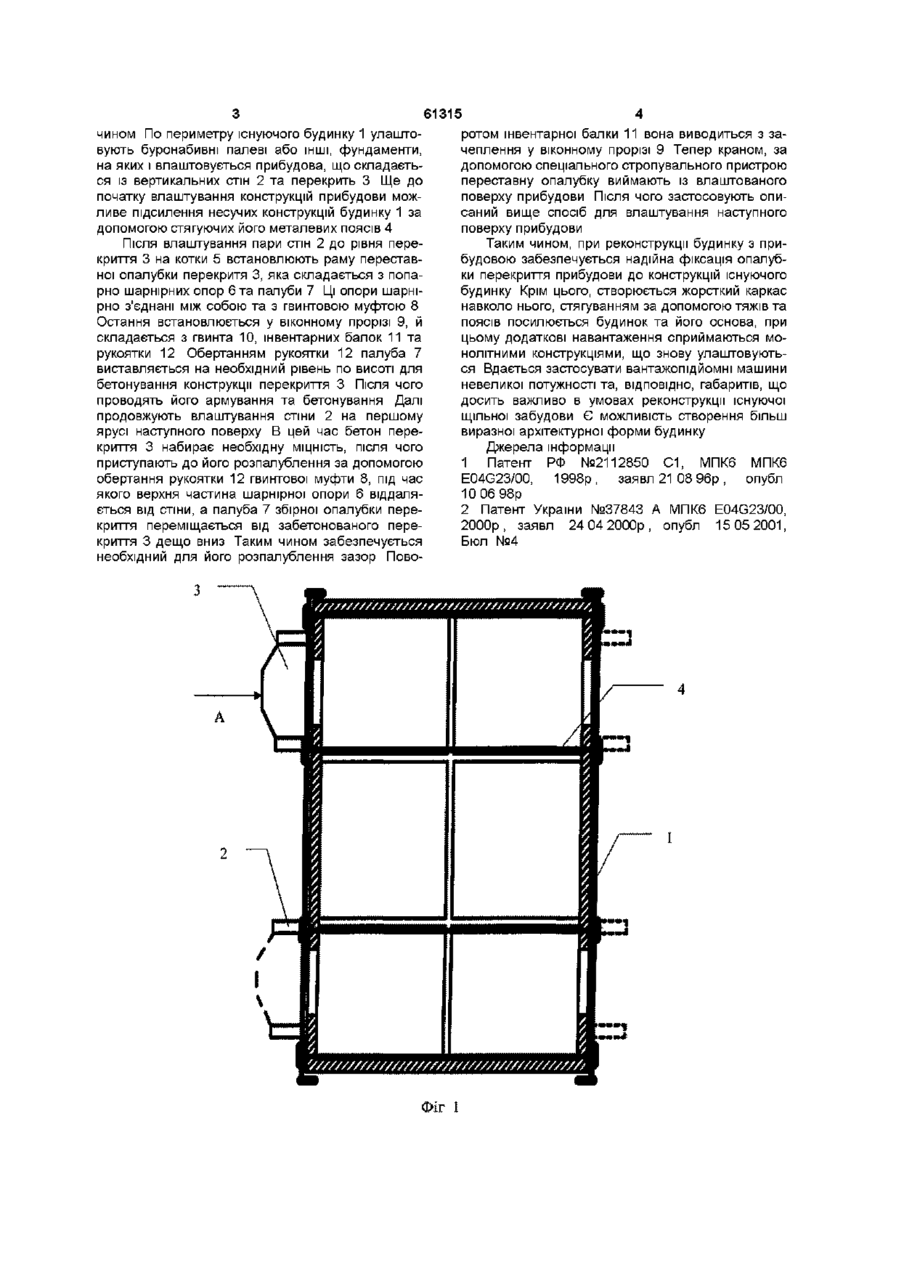

Спосіб реконструкції багатоповерхових будинків шляхом влаштування прибудови із застосуванням переставної опалубки-риштувань, яку встановлюють та розпалублюють шляхом повороту шарнірних опор за допомогою гвинтової муфти, який відрізняється тим, що гвинтову муфту закріплюють у віконних чи дверних прорізах ЗОВНІШНІХ СТІН існуючого будинку, а саму опалубку встановлюють на котках Винахід належить до галузі будівництва, зокрема, до реконструкції багатоповерхових громадських та житлових будинків з їх прибудовою Нам відомий спосіб реконструкції багатоповерхових будівель, що включає улаштування охоплюючих існуючий будинок фундаментів, влаштування на них прибудови із створенням поперечних несучих стін з монолітними перекриттями [1] При цьому прибудова влаштовується вздовж старої частини будинку з розширенням її квартир в прибудову за рахунок утворення між стінами окремих секцій з еркерів та/або лоджій Після зведення "коробки" нової частини здійснюють реконструкцію ЗОВНІШНІХ стін шляхом перетворення віконних прорізів у дверні, та закладанням деяких з них Відомий також спосіб реконструкції багатоповерхових будинків, що включає улаштування охоплюючих існуючий будинок металевих поясів та фундаментів, влаштування на них прибудови із створенням поперечних несучих стін з перекриттям вздовж старої частини будинку та розширенням її квартир в прибудову за рахунок влаштування між вказаними стінами окремих секцій з еркерів та/або лоджій і подальшою реконструкцією ЗОВНІШНІХ СТІН існуючого будинку шляхом перетворення віконних прорізів у дверні та закладанням деяких з них [2] Особливості цього способу полягають у тому, що непарні секції прибудови влаштовують почергово з ВІДПОВІДНИМИ перекриттями знизу вверх, а його парні - після зведення не менш, ніж двох сусідніх непарних з послідовним, зверху вниз, спорудженням перекрить При цьому, стіни та перекриття непарних секцій зводять із застосуванням переставної опалубки-риштувань, яку встановлюють та розопалублюють шляхом повороту шарнірних опор за допомогою гвинтової муфти Недоліком цього способу є відсутність фіксації опалубки перекрить до існуючого будинку, що обумовлює небезпеку виконання будівельних робіт Основою винаходу є задача удосконалення способу реконструкції багатоповерхових будівель, в якому особливості влаштування елементів прибудови будівлі, досягається можливість фіксації опалубки перекрить до конструкцій стін існуючого будинку Означена задача вирішується за рахунок того, що в способі реконструкції багатоповерхових будинків шляхом влаштування прибудови із застосуванням переставної опалубки - риштувань, яку встановлюють та розпалублюють шляхом повороту шарнірних опор за допомогою гвинтової муфти, гвинтову муфту закріплюють у віконних чи дверних прорізах ЗОВНІШНІХ стін існуючого будинку, а саму опалубку встановлюють на котках Суть пропонуємого способу пояснюється графічними матеріалами, де на фіг 1 в плані поверху існуючого будинку показано місця можливого розташування прибудови На фіг 2 та 3 показано деталі влаштування прибудови в межах одного з поверхів Пропонований спосіб реалізують наступним ю C O (О 61315 чином По периметру існуючого будинку 1 улашторотом інвентарної балки 11 вона виводиться з завують буронабивні палеві або ІНШІ, фундаменти, чеплення у віконному прорізі 9 Тепер краном, за на яких і влаштовується прибудова, що складаєтьдопомогою спеціального стропувального пристрою ся із вертикальних стін 2 та перекрить 3 Ще до переставну опалубку виймають із влаштованого початку влаштування конструкцій прибудови можповерху прибудови Після ЧОГО застосовують опиливе підсилення несучих конструкцій будинку 1 за саний вище спосіб для влаштування наступного допомогою стягуючих його металевих поясів 4 поверху прибудови Після влаштування пари стін 2 до рівня переТаким чином, при реконструкції будинку з прикриття 3 на котки 5 встановлюють раму переставбудовою забезпечується надійна фіксація опалубної опалубки перекритя 3, яка складається з попаки перекриття прибудови до конструкцій існуючого рно шарнірних опор 6 та палуби 7 Ці опори шарнібудинку Крім цього, створюється жорсткий каркас рно з'єднані між собою та з гвинтовою муфтою 8 навколо нього, стягуванням за допомогою тяжів та Остання встановлюється у віконному прорізі 9, й поясів посилюється будинок та його основа, при складається з гвинта 10, інвентарних балок 11 та цьому додаткові навантаження сприймаються морукоятки 12 Обертанням рукоятки 12 палуба 7 нолітними конструкціями, що знову улаштовуютьвиставляється на необхідний рівень по висоті для ся Вдається застосувати вантажопідйомні машини бетонування конструкції перекриття 3 Після чого невеликої потужності та, ВІДПОВІДНО, габаритів, що проводять його армування та бетонування Далі досить важливо в умовах реконструкції існуючої продовжують влаштування стіни 2 на першому щільної забудови Є можливість створення більш ярусі наступного поверху В цей час бетон перевиразної архітектурної форми будинку криття 3 набирає необхідну МІЦНІСТЬ, ПІСЛЯ ЧОГО приступають до його розпалублення за допомогою обертання рукоятки 12 гвинтової муфти 8, під час якого верхня частина шарнірної опори 6 віддаляється від стіни, а палуба 7 збірної опалубки перекриття переміщається від забетонованого перекриття 3 дещо вниз Таким чином забезпечується необхідний для його розпалублення зазор Пово Фіг 1 Джерела інформації 1 Патент РФ №2112850 С1, МПК6 МПК6 E04G23/00, 1998р , заявл 21 08 96р , опубл 10 06 98р 2 Патент України №37843 А МПК6 E04G23/00, 2000р , заявл 24 04 2000р , опубл 15 05 2001, Бюл №4 61315 Вид А 1-1 11 Фіг. З Комп'ютерна верстка О Гапоненко Фіг, 2 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
