Шолом протиударний із захистом від аерозолів сльозоточивої та дратівної дії

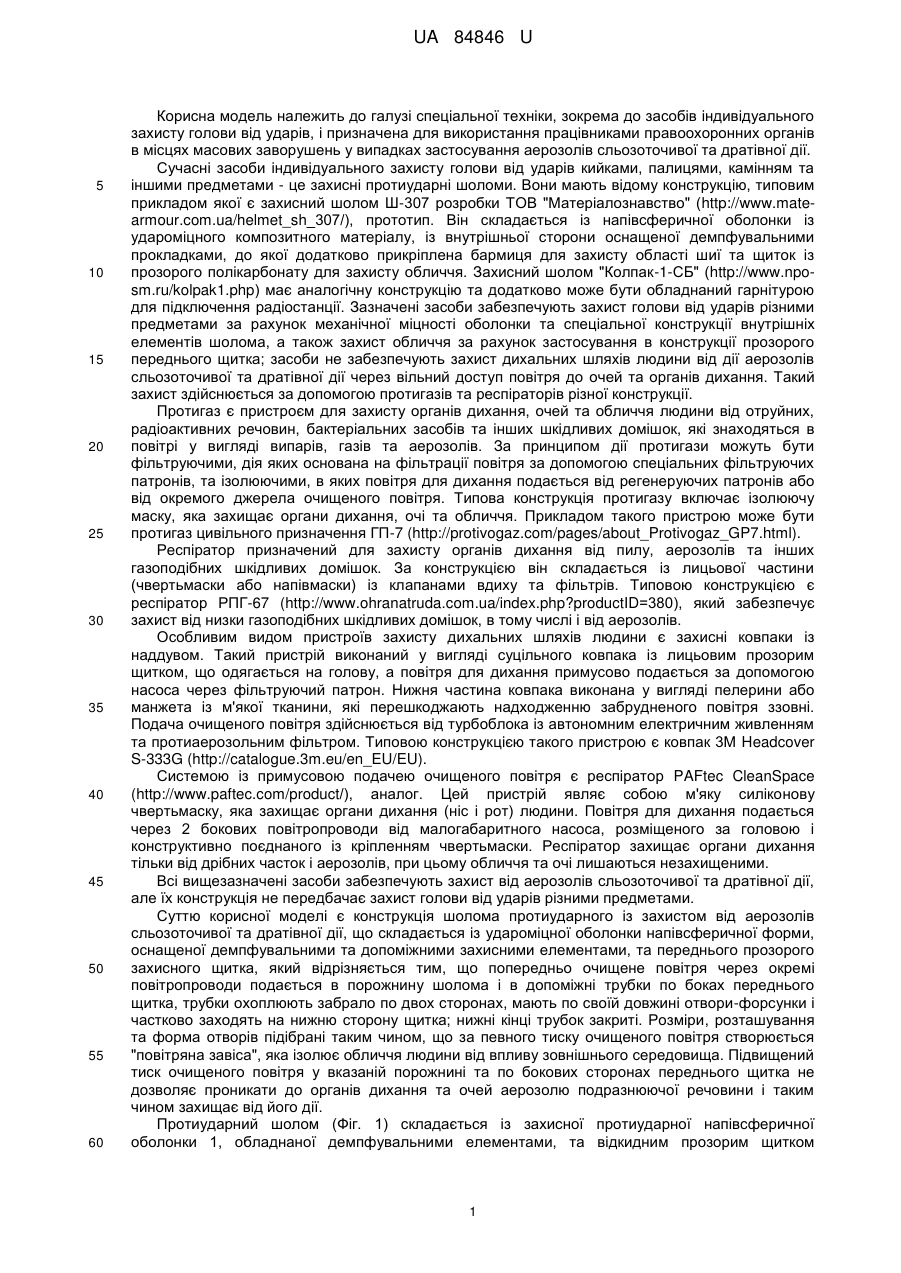

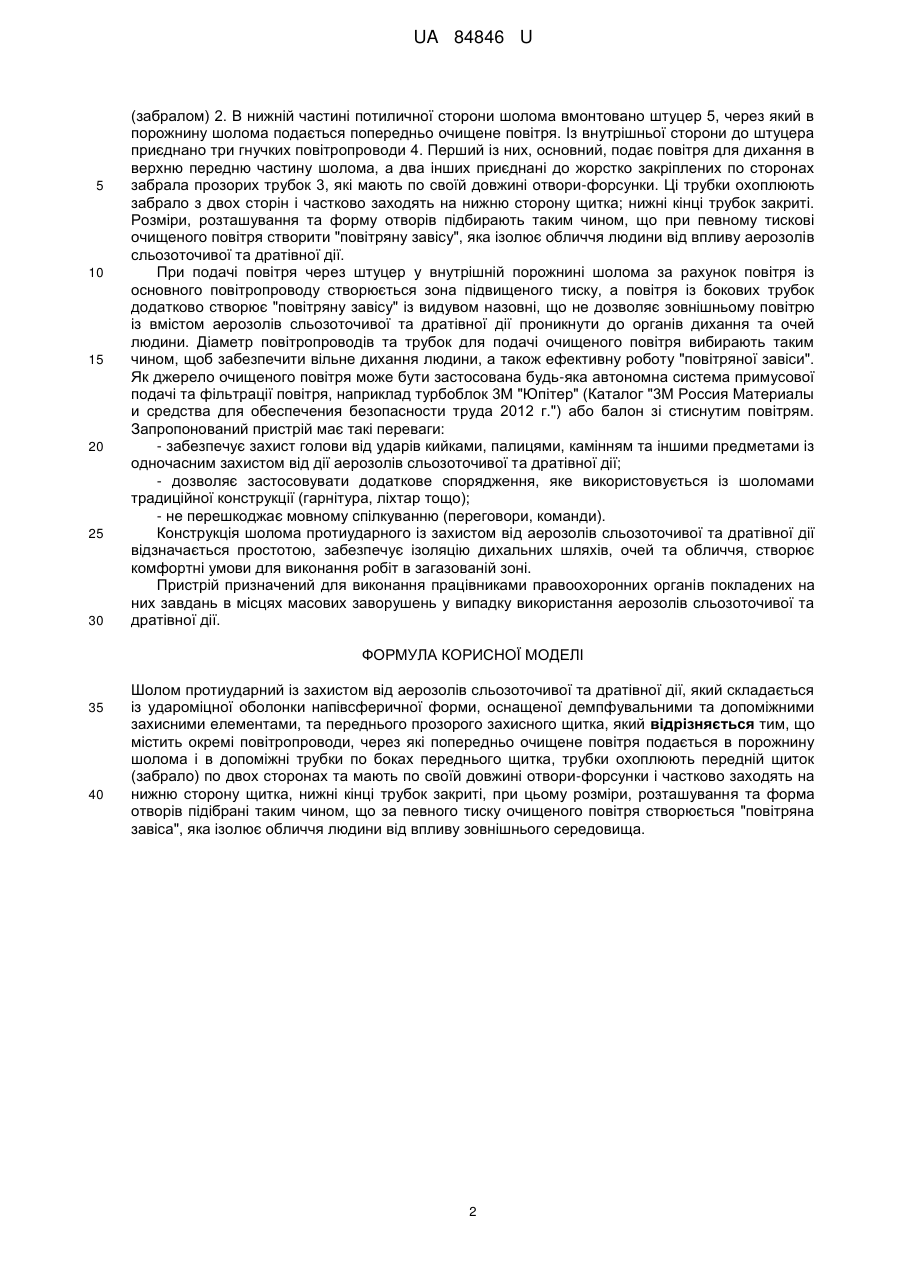

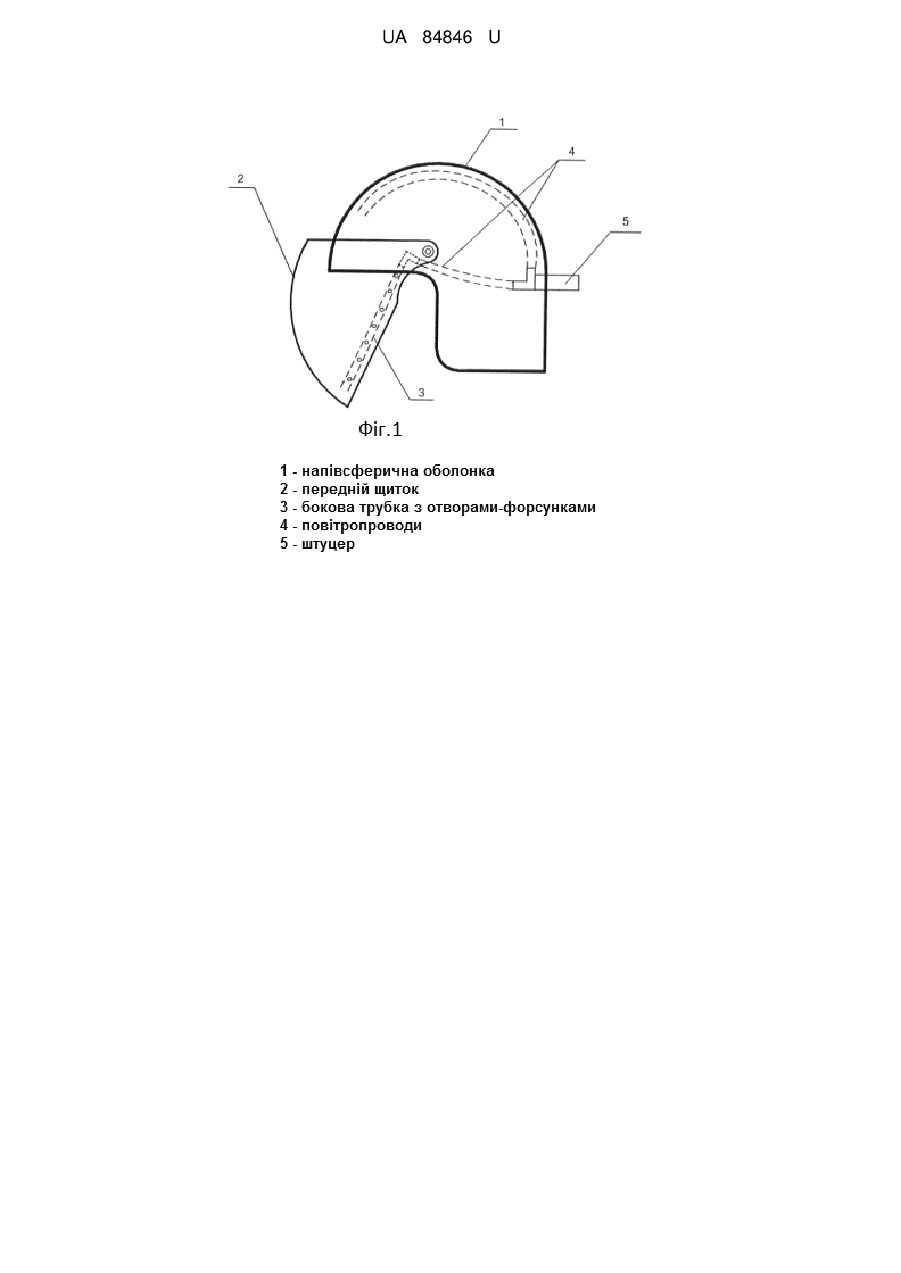

Реферат: Шолом протиударний із захистом від аерозолів сльозоточивої та дратівної дії складається із удароміцної оболонки напівсферичної форми, оснащеної демпфувальними та допоміжними захисними елементами, та переднього прозорого захисного щитка. Попередньо очищене повітря через окремі повітропроводи подається в порожнину шолома і в допоміжні трубки по боках переднього щитка, трубки охоплюють забрало по двох сторонах, мають по своїй довжині отвори-форсунки і частково заходять на нижню сторону щитка; нижні кінці трубок закриті. UA 84846 U (54) ШОЛОМ ПРОТИУДАРНИЙ ІЗ ЗАХИСТОМ ВІД АЕРОЗОЛІВ СЛЬОЗОТОЧИВОЇ ТА ДРАТІВНОЇ ДІЇ UA 84846 U UA 84846 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі спеціальної техніки, зокрема до засобів індивідуального захисту голови від ударів, і призначена для використання працівниками правоохоронних органів в місцях масових заворушень у випадках застосування аерозолів сльозоточивої та дратівної дії. Сучасні засоби індивідуального захисту голови від ударів кийками, палицями, камінням та іншими предметами - це захисні протиударні шоломи. Вони мають відому конструкцію, типовим прикладом якої є захисний шолом Ш-307 розробки ТОВ "Матеріалознавство" (http://www.matearmour.com.ua/helmet_sh_307/), прототип. Він складається із напівсферичної оболонки із удароміцного композитного матеріалу, із внутрішньої сторони оснащеної демпфувальними прокладками, до якої додатково прикріплена бармиця для захисту області шиї та щиток із прозорого полікарбонату для захисту обличчя. Захисний шолом "Колпак-1-СБ" (http://www.nposm.ru/kolpak1.php) має аналогічну конструкцію та додатково може бути обладнаний гарнітурою для підключення радіостанції. Зазначені засоби забезпечують захист голови від ударів різними предметами за рахунок механічної міцності оболонки та спеціальної конструкції внутрішніх елементів шолома, а також захист обличчя за рахунок застосування в конструкції прозорого переднього щитка; засоби не забезпечують захист дихальних шляхів людини від дії аерозолів сльозоточивої та дратівної дії через вільний доступ повітря до очей та органів дихання. Такий захист здійснюється за допомогою протигазів та респіраторів різної конструкції. Протигаз є пристроєм для захисту органів дихання, очей та обличчя людини від отруйних, радіоактивних речовин, бактеріальних засобів та інших шкідливих домішок, які знаходяться в повітрі у вигляді випарів, газів та аерозолів. За принципом дії протигази можуть бути фільтруючими, дія яких основана на фільтрації повітря за допомогою спеціальних фільтруючих патронів, та ізолюючими, в яких повітря для дихання подається від регенеруючих патронів або від окремого джерела очищеного повітря. Типова конструкція протигазу включає ізолюючу маску, яка захищає органи дихання, очі та обличчя. Прикладом такого пристрою може бути протигаз цивільного призначення ГП-7 (http://protivogaz.com/pages/about_Protivogaz_GP7.html). Респіратор призначений для захисту органів дихання від пилу, аерозолів та інших газоподібних шкідливих домішок. За конструкцією він складається із лицьової частини (чвертьмаски або напівмаски) із клапанами вдиху та фільтрів. Типовою конструкцією є респіратор РПГ-67 (http://www.ohranatruda.com.ua/index.php?productID=380), який забезпечує захист від низки газоподібних шкідливих домішок, в тому числі і від аерозолів. Особливим видом пристроїв захисту дихальних шляхів людини є захисні ковпаки із наддувом. Такий пристрій виконаний у вигляді суцільного ковпака із лицьовим прозорим щитком, що одягається на голову, а повітря для дихання примусово подається за допомогою насоса через фільтруючий патрон. Нижня частина ковпака виконана у вигляді пелерини або манжета із м'якої тканини, які перешкоджають надходженню забрудненого повітря ззовні. Подача очищеного повітря здійснюється від турбоблока із автономним електричним живленням та протиаерозольним фільтром. Типовою конструкцією такого пристрою є ковпак 3М Headcover S-333G (http://catalogue.3m.eu/en_EU/EU). Системою із примусовою подачею очищеного повітря є респіратор PAFtec CleanSpace (http://www.paftec.com/product/), аналог. Цей пристрій являє собою м'яку силіконову чвертьмаску, яка захищає органи дихання (ніс і рот) людини. Повітря для дихання подається через 2 бокових повітропроводи від малогабаритного насоса, розміщеного за головою і конструктивно поєднаного із кріпленням чвертьмаски. Респіратор захищає органи дихання тільки від дрібних часток і аерозолів, при цьому обличчя та очі лишаються незахищеними. Всі вищезазначені засоби забезпечують захист від аерозолів сльозоточивої та дратівної дії, але їх конструкція не передбачає захист голови від ударів різними предметами. Суттю корисної моделі є конструкція шолома протиударного із захистом від аерозолів сльозоточивої та дратівної дії, що складається із удароміцної оболонки напівсферичної форми, оснащеної демпфувальними та допоміжними захисними елементами, та переднього прозорого захисного щитка, який відрізняється тим, що попередньо очищене повітря через окремі повітропроводи подається в порожнину шолома і в допоміжні трубки по боках переднього щитка, трубки охоплюють забрало по двох сторонах, мають по своїй довжині отвори-форсунки і частково заходять на нижню сторону щитка; нижні кінці трубок закриті. Розміри, розташування та форма отворів підібрані таким чином, що за певного тиску очищеного повітря створюється "повітряна завіса", яка ізолює обличчя людини від впливу зовнішнього середовища. Підвищений тиск очищеного повітря у вказаній порожнині та по бокових сторонах переднього щитка не дозволяє проникати до органів дихання та очей аерозолю подразнюючої речовини і таким чином захищає від його дії. Протиударний шолом (Фіг. 1) складається із захисної протиударної напівсферичної оболонки 1, обладнаної демпфувальними елементами, та відкидним прозорим щитком 1 UA 84846 U 5 10 15 20 25 30 (забралом) 2. В нижній частині потиличної сторони шолома вмонтовано штуцер 5, через який в порожнину шолома подається попередньо очищене повітря. Із внутрішньої сторони до штуцера приєднано три гнучких повітропроводи 4. Перший із них, основний, подає повітря для дихання в верхню передню частину шолома, а два інших приєднані до жорстко закріплених по сторонах забрала прозорих трубок 3, які мають по своїй довжині отвори-форсунки. Ці трубки охоплюють забрало з двох сторін і частково заходять на нижню сторону щитка; нижні кінці трубок закриті. Розміри, розташування та форму отворів підбирають таким чином, що при певному тискові очищеного повітря створити "повітряну завісу", яка ізолює обличчя людини від впливу аерозолів сльозоточивої та дратівної дії. При подачі повітря через штуцер у внутрішній порожнині шолома за рахунок повітря із основного повітропроводу створюється зона підвищеного тиску, а повітря із бокових трубок додатково створює "повітряну завісу" із видувом назовні, що не дозволяє зовнішньому повітрю із вмістом аерозолів сльозоточивої та дратівної дії проникнути до органів дихання та очей людини. Діаметр повітропроводів та трубок для подачі очищеного повітря вибирають таким чином, щоб забезпечити вільне дихання людини, а також ефективну роботу "повітряної завіси". Як джерело очищеного повітря може бути застосована будь-яка автономна система примусової подачі та фільтрації повітря, наприклад турбоблок 3М "Юпітер" (Каталог "3М Россия Материалы и средства для обеспечения безопасности труда 2012 г.") або балон зі стиснутим повітрям. Запропонований пристрій має такі переваги: - забезпечує захист голови від ударів кийками, палицями, камінням та іншими предметами із одночасним захистом від дії аерозолів сльозоточивої та дратівної дії; - дозволяє застосовувати додаткове спорядження, яке використовується із шоломами традиційної конструкції (гарнітура, ліхтар тощо); - не перешкоджає мовному спілкуванню (переговори, команди). Конструкція шолома протиударного із захистом від аерозолів сльозоточивої та дратівної дії відзначається простотою, забезпечує ізоляцію дихальних шляхів, очей та обличчя, створює комфортні умови для виконання робіт в загазованій зоні. Пристрій призначений для виконання працівниками правоохоронних органів покладених на них завдань в місцях масових заворушень у випадку використання аерозолів сльозоточивої та дратівної дії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Шолом протиударний із захистом від аерозолів сльозоточивої та дратівної дії, який складається із удароміцної оболонки напівсферичної форми, оснащеної демпфувальними та допоміжними захисними елементами, та переднього прозорого захисного щитка, який відрізняється тим, що містить окремі повітропроводи, через які попередньо очищене повітря подається в порожнину шолома і в допоміжні трубки по боках переднього щитка, трубки охоплюють передній щиток (забрало) по двох сторонах та мають по своїй довжині отвори-форсунки і частково заходять на нижню сторону щитка, нижні кінці трубок закриті, при цьому розміри, розташування та форма отворів підібрані таким чином, що за певного тиску очищеного повітря створюється "повітряна завіса", яка ізолює обличчя людини від впливу зовнішнього середовища. 2 UA 84846 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
