Ударостійкий вентиляційний шолом

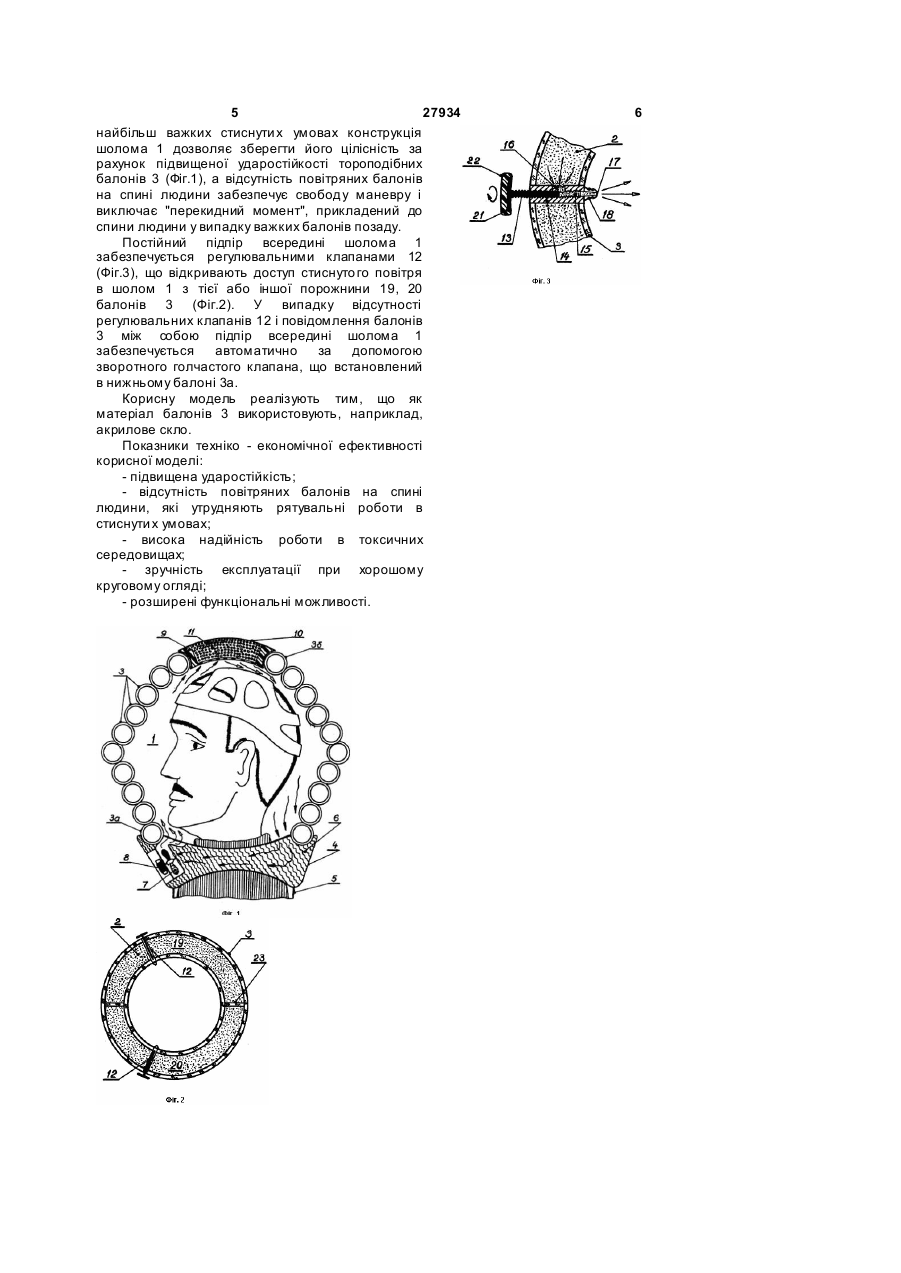

Ударостійкий вентиляційний шолом, переважно для стиснутих умов середовища, а також завалених приміщень на різних об'єктах, що містить твердий корпус у вигляді багатошарової оболонки з пружним текучим середовищем, який відрізняє ться тим, що оболонка сформована у вигляді набору горизонтально розташованих тороподібних балонів різного діаметра, послідовно з'єднаних герметично один з одним і заповнених пружним текучим середовищем у вигляді стиснутого повітря, при цьому нижній балон закріплений на плечоопорному елементі з пелериною, який виконаний порожнистим, заповнений поглиначем шкідливих домішок повітря і обладнаний попереду джерелом примусової циркуляції у вигляді крильчатки з ручним або батарейним приводом, а верхній балон обладнаний закріпленою в отворі тора і облицьованою навколо пружно-еластичним шаром порожнистою заглушкою з активованим вугіллям, причому балони обладнані регулювальними U 2 (19) 1 3 27934 4 В основу корисної моделі поставлена задача 9 – пружно-еластичний лицювальний шар підвищення надійності і зручності експлуатації при навколо заглушки; розширених функціональних можливостях. 10 - порожниста заглушка; Рішення технічної задачі виконано шляхом 11 - активоване вугілля; того, що ударостійкий вентиляційний шолом 12 - регулювальний клапан; містить твердий корпус у вигляді багатошарової 13 - гвинт; оболонки з пружним текучим середовищем. 14 - циліндричний елемент, Оболонка сформована у вигляді набору 15 - центральний канал; горизонтально розташованих тороподібних 16 - бічний отвір; балонів різного діаметру , послідовно з'єднаних 17 - сопло; герметично один з одним і заповнених пружним 18 - штуцер; текучим середовищем у вигляді стиснутого 19,20 - порожнини балона; повітря. Нижній балон закріплений на 21 - головка гвинта; плечеопорному елементі з пелериною, який 22 - пружно-еластичний лицювальний шар виконаний порожнистим, заповнений поглиначем головки гвинта; шкідливих домішок повітря і обладнаний попереду 23 - перегородка між порожнинами балона. джерелом примусової циркуляції у вигляді Ударостійкий вентиляційний шолом 1 крильчатки з ручним або батарейним приводом, а виконаний таким чином. Він містить твердий верхній балон обладнаний закріпленою в отворі корпус у вигляді багатошарової оболонки з тора і облицьованою навколо пружно - еластичним пружним текучим середовищем 2. Оболонка шаром порожнистою заглушкою з активованим сформована у вигляді набору горизонтально вугіллям. Балони обладнані регулювальними розташованих тороподібних балонів 3 різного клапанами подачі стиснутого повітря в зону діаметру (Фіг.1), послідовно з'єднаних герметично дихання, які виконані у вигляді гвинта з один з одним і заповнених пружним текучим можливістю його переміщення вручну в середовищем 2 у вигляді стиснутого повітря. циліндричному елементі з центральним некрізним Нижній балон 3а закріплений на плечеопорному різьбовим каналом і бічним отвором. Згаданий елементі 4 з пелериною 5, який виконаний циліндричний елемент герметично вставлений порожнистим, заповнений поглиначем 6 шкідливих врівень між стінками балона і обладнаний на домішок повітря і обладнаний попереду джерелом виході у вн утрішню порожнину шолома соплом зі примусової циркуляції у вигляді крильчатки 7 з штуцерним наконечником. Кожний балон ручним або батарейним приводом 8, а верхній розділений відповідно на дві герметичні балон 3б обладнаний закріпленою в отворі тора і порожнини, їхні регулювальні клапани встановлені облицьованою навколо пружно-еластичним шаром в ша ховому порядку з лівої і з правої сторони 9 порожнистою заглушкою 10 з активованим шолома двома рівнобіжними рядами, а головки вугіллям 11. Балони 3 обладнані регулювальними зазначених гвинтів облицьовані пружноклапанами 12 подачі стиснутого повітря 2 у зону еластичним елементом з можливістю дихання (Фіг.2), які виконані у вигляді гвинта 13 з протиударного захисту шолома від деформуючих можливістю Його переміщення вручну в зовнішніх впливів. Тороподібні балони виконані з циліндричному елементі 14 з центральним світлопрозорого ударотермостійкого матеріалу, некрізним різьбовим каналом 15 і бічним отвором регулювальні клапани виконані з неметалічного 16. 3гаданий циліндричний елемент 14 герметично матеріалу, а поверхні каналу, у якому закріплена вставлений врівень між стінками балона 3 і крильчатка, облицьовані шаром каталітично обладнаний на виході у вн утрішню порожнину активної маси з можливістю знешкоджування шолома 1 соплом 17 зі штуцерним наконечникомповітря від мікроорганізмів. Крім того, якщо балони 18 (Фіг.3). Кожний балон 3 розділений відповідно не мають регулювальних клапанів і сполучені між на дві герметичні порожнини 19, 20 (Фіг.2), їхні собою, то в нижньому балоні встановлений регулювальні клапани 12 встановлені в шаховому зворотний голчастий клапан, що спрацьовує порядку з лівої і з правої сторони шолома 1 двома автоматично при зниженні підпору всередині рівнобіжними рядами, а головки 21 зазначених шолома. гвинтів 13 облицьовані пружно еластичним Загальна ознака найближчий аналогу і елементом 22 (Фіг.3) з можливістю протиударного корисної моделі - наявність багатошарової захисту шолома 1 від деформуючих зовнішніх оболонки. впливів. Тороподібні балони 3 виконані з На Фіг.1-3 показаний вертикальний перетин світлопрозорого ударотермостійкого матеріалу, пристрою, що заявляється, з виносними регулювальні клапані 12 виконані з неметалічного перетинами тороподібного балона (Фіг.2) і матеріалу, а поверхні каналу ,у якому закріплена регулювального клапана (Фіг.3), де: крильчатка 7 (Фіг.1) «облицьовані шаром 1 - шолом; каталітично активної маси з можливістю 2 - стиснене повітря в балоні; знешкоджування повітря від мікроорганізмів. Крім 3 - тороподібні балони; того, якщо балони 3 не мають регулювальних 4 - плечеопорний елемент, клапанів 12 і сполучені між собою, то в нижньому 5 - пелерина; балоні За встановлений зворотний голчастий 6 - поглинач шкідливих домішок повітря; клапан, що спрацьовує автоматично при зниженні 7 - крильчатка; підпору всередині шолома 1. 8 - привід крильчатки; Ударостійкий вентиляційний шолом працює таким чином. При виконанні рятувальних робіт у 5 27934 найбільш важких стиснути х умовах конструкція шолома 1 дозволяє зберегти його цілісність за рахунок підвищеної ударостійкості тороподібних балонів 3 (Фіг.1), а відсутність повітряних балонів на спині людини забезпечує свободу маневру і виключає "перекидний момент", прикладений до спини людини у випадку важких балонів позаду. Постійний підпір всередині шолома 1 забезпечується регулювальними клапанами 12 (Фіг.3), що відкривають доступ стиснуто го повітря в шолом 1 з тієї або іншої порожнини 19, 20 балонів 3 (Фіг.2). У випадку відсутності регулювальних клапанів 12 і повідомлення балонів 3 між собою підпір всередині шолома 1 забезпечується автоматично за допомогою зворотного голчастого клапана, що встановлений в нижньому балоні 3а. Корисну модель реалізують тим, що як матеріал балонів 3 використовують, наприклад, акрилове скло. Показники техніко - економічної ефективності корисної моделі: - підвищена ударостійкість; - відсутність повітряних балонів на спині людини, які утрудняють рятувальні роботи в стиснути х умовах; - висока надійність роботи в токсичних середовищах; - зручність експлуатації при хорошому круговому огляді; - розширені функціональні можливості. 6
