Пристрій для безвідвального обробітку ґрунту

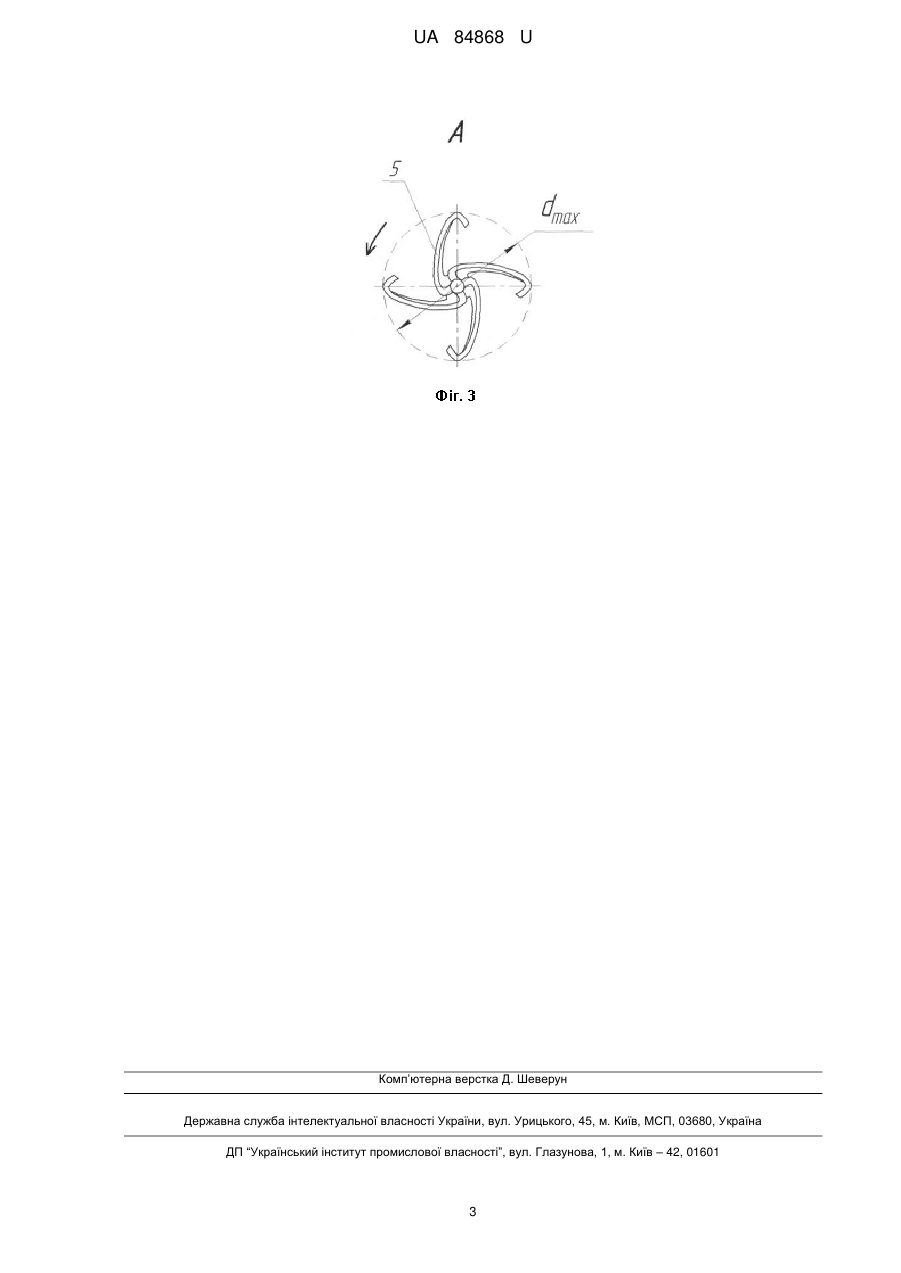

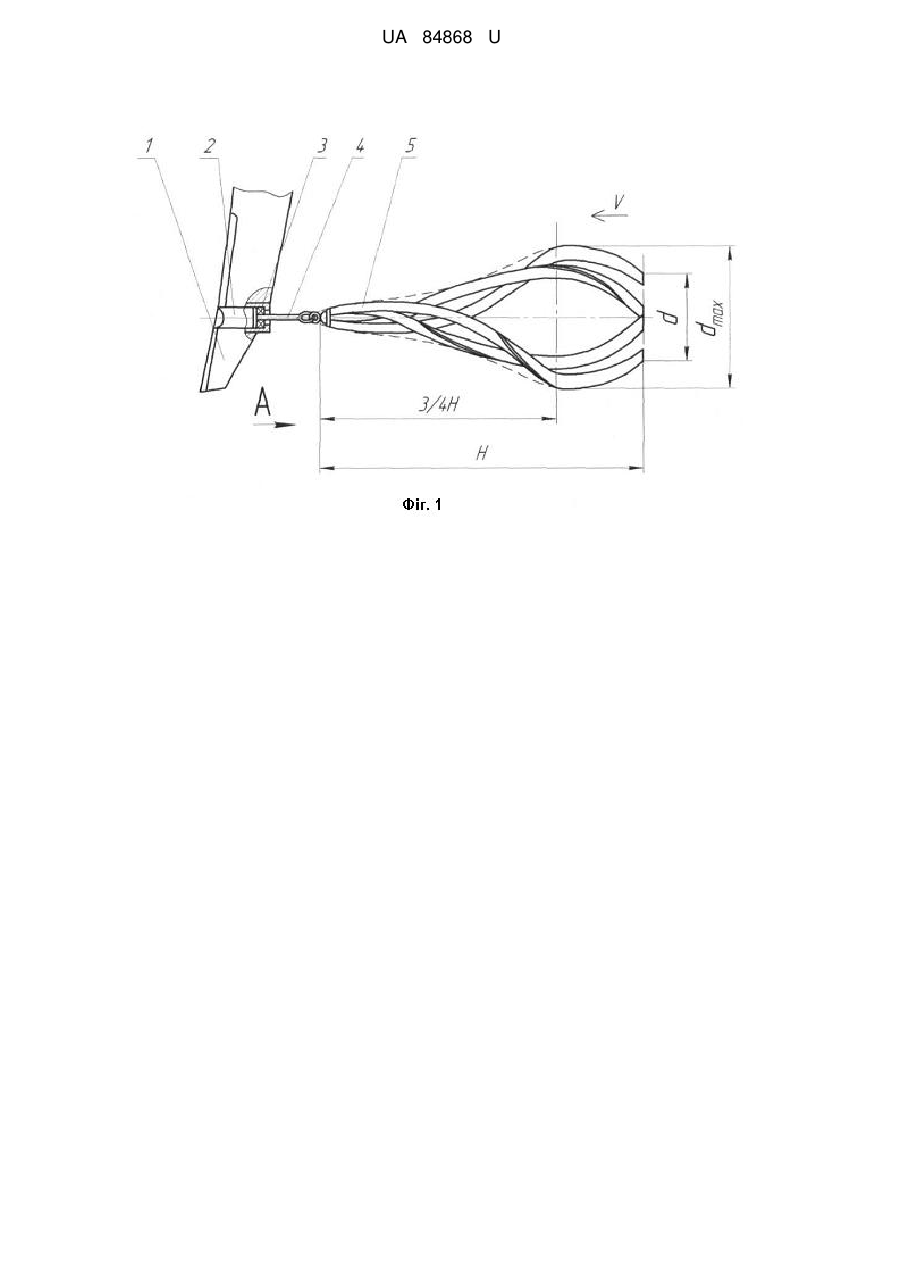

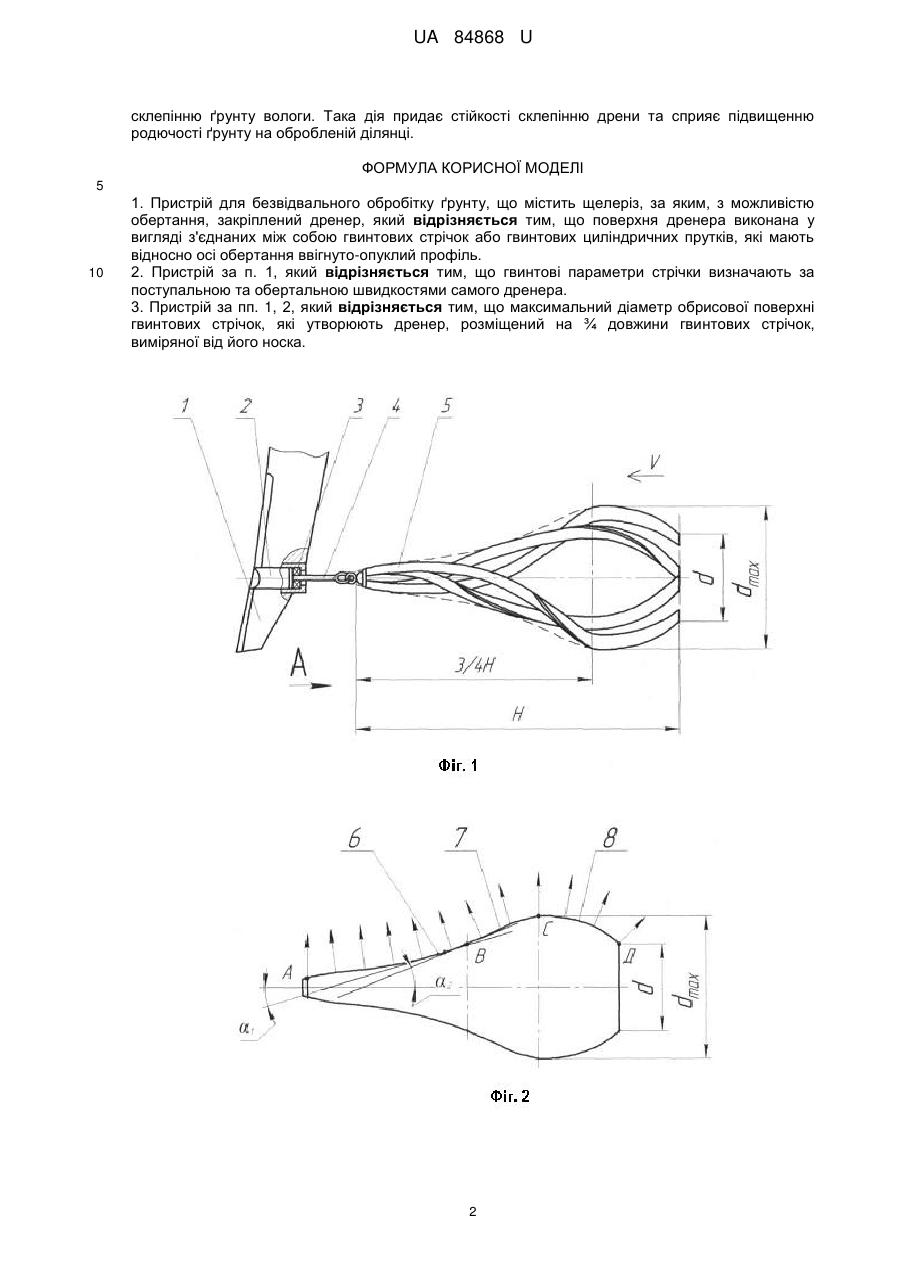

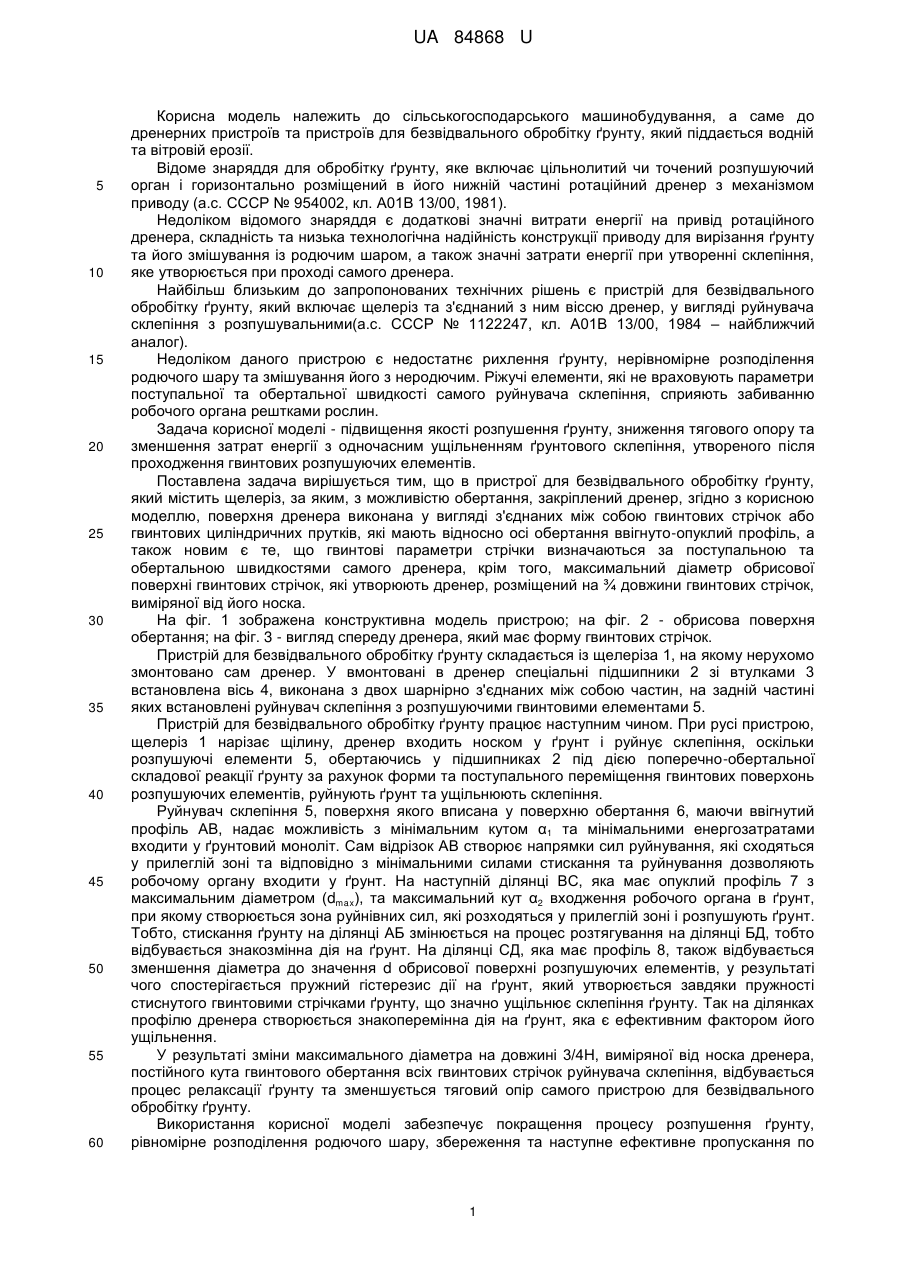

Реферат: Пристрій для безвідвального обробітку ґрунту містить щелеріз, за яким, з можливістю обертання, закріплений дренер. Поверхня дренера виконана у вигляді з'єднаних між собою гвинтових стрічок або гвинтових циліндричних прутків, які мають відносно осі обертання ввігнуто-опуклий профіль. UA 84868 U (12) UA 84868 U UA 84868 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до дренерних пристроїв та пристроїв для безвідвального обробітку ґрунту, який піддається водній та вітровій ерозії. Відоме знаряддя для обробітку ґрунту, яке включає цільнолитий чи точений розпушуючий орган і горизонтально розміщений в його нижній частині ротаційний дренер з механізмом приводу (а.с. СССР № 954002, кл. А01В 13/00, 1981). Недоліком відомого знаряддя є додаткові значні витрати енергії на привід ротаційного дренера, складність та низька технологічна надійність конструкції приводу для вирізання ґрунту та його змішування із родючим шаром, а також значні затрати енергії при утворенні склепіння, яке утворюється при проході самого дренера. Найбільш близьким до запропонованих технічних рішень є пристрій для безвідвального обробітку ґрунту, який включає щелеріз та з'єднаний з ним віссю дренер, у вигляді руйнувача склепіння з розпушувальними(а.с. СССР № 1122247, кл. А01В 13/00, 1984 – найближчий аналог). Недоліком даного пристрою є недостатнє рихлення ґрунту, нерівномірне розподілення родючого шару та змішування його з неродючим. Ріжучі елементи, які не враховують параметри поступальної та обертальної швидкості самого руйнувача склепіння, сприяють забиванню робочого органа рештками рослин. Задача корисної моделі - підвищення якості розпушення ґрунту, зниження тягового опору та зменшення затрат енергії з одночасним ущільненням ґрунтового склепіння, утвореного після проходження гвинтових розпушуючих елементів. Поставлена задача вирішується тим, що в пристрої для безвідвального обробітку ґрунту, який містить щелеріз, за яким, з можливістю обертання, закріплений дренер, згідно з корисною моделлю, поверхня дренера виконана у вигляді з'єднаних між собою гвинтових стрічок або гвинтових циліндричних прутків, які мають відносно осі обертання ввігнуто-опуклий профіль, а також новим є те, що гвинтові параметри стрічки визначаються за поступальною та обертальною швидкостями самого дренера, крім того, максимальний діаметр обрисової поверхні гвинтових стрічок, які утворюють дренер, розміщений на ¾ довжини гвинтових стрічок, виміряної від його носка. На фіг. 1 зображена конструктивна модель пристрою; на фіг. 2 - обрисова поверхня обертання; на фіг. 3 - вигляд спереду дренера, який має форму гвинтових стрічок. Пристрій для безвідвального обробітку ґрунту складається із щелеріза 1, на якому нерухомо змонтовано сам дренер. У вмонтовані в дренер спеціальні підшипники 2 зі втулками 3 встановлена вісь 4, виконана з двох шарнірно з'єднаних між собою частин, на задній частині яких встановлені руйнувач склепіння з розпушуючими гвинтовими елементами 5. Пристрій для безвідвального обробітку ґрунту працює наступним чином. При русі пристрою, щелеріз 1 нарізає щілину, дренер входить носком у ґрунт і руйнує склепіння, оскільки розпушуючі елементи 5, обертаючись у підшипниках 2 під дією поперечно-обертальної складової реакції ґрунту за рахунок форми та поступального переміщення гвинтових поверхонь розпушуючих елементів, руйнують ґрунт та ущільнюють склепіння. Руйнувач склепіння 5, поверхня якого вписана у поверхню обертання 6, маючи ввігнутий профіль АВ, надає можливість з мінімальним кутом α1 та мінімальними енергозатратами входити у ґрунтовий моноліт. Сам відрізок АВ створює напрямки сил руйнування, які сходяться у прилеглій зоні та відповідно з мінімальними силами стискання та руйнування дозволяють робочому органу входити у ґрунт. На наступній ділянці ВС, яка має опуклий профіль 7 з максимальним діаметром (dmax), та максимальний кут α2 входження робочого органа в ґрунт, при якому створюється зона руйнівних сил, які розходяться у прилеглій зоні і розпушують ґрунт. Тобто, стискання ґрунту на ділянці АБ змінюється на процес розтягування на ділянці БД, тобто відбувається знакозмінна дія на ґрунт. На ділянці СД, яка має профіль 8, також відбувається зменшення діаметра до значення d обрисової поверхні розпушуючих елементів, у результаті чого спостерігається пружний гістерезис дії на ґрунт, який утворюється завдяки пружності стиснутого гвинтовими стрічками ґрунту, що значно ущільнює склепіння ґрунту. Так на ділянках профілю дренера створюється знакоперемінна дія на ґрунт, яка є ефективним фактором його ущільнення. У результаті зміни максимального діаметра на довжині 3/4Н, виміряної від носка дренера, постійного кута гвинтового обертання всіх гвинтових стрічок руйнувача склепіння, відбувається процес релаксації ґрунту та зменшується тяговий опір самого пристрою для безвідвального обробітку ґрунту. Використання корисної моделі забезпечує покращення процесу розпушення ґрунту, рівномірне розподілення родючого шару, збереження та наступне ефективне пропускання по 1 UA 84868 U склепінню ґрунту вологи. Така дія придає стійкості склепінню дрени та сприяє підвищенню родючості ґрунту на обробленій ділянці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Пристрій для безвідвального обробітку ґрунту, що містить щелеріз, за яким, з можливістю обертання, закріплений дренер, який відрізняється тим, що поверхня дренера виконана у вигляді з'єднаних між собою гвинтових стрічок або гвинтових циліндричних прутків, які мають відносно осі обертання ввігнуто-опуклий профіль. 2. Пристрій за п. 1, який відрізняється тим, що гвинтові параметри стрічки визначають за поступальною та обертальною швидкостями самого дренера. 3. Пристрій за пп. 1, 2, який відрізняється тим, що максимальний діаметр обрисової поверхні гвинтових стрічок, які утворюють дренер, розміщений на ¾ довжини гвинтових стрічок, виміряної від його носка. 2 UA 84868 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
