Пристрій для безполицевого обробітку ґрунту
Номер патенту: 5602
Опубліковано: 15.03.2005
Автори: Бабицький Леонід Федорович, Морозов Олександр Дмитрийович, Москалевич Вадим Юрійович
Формула / Реферат

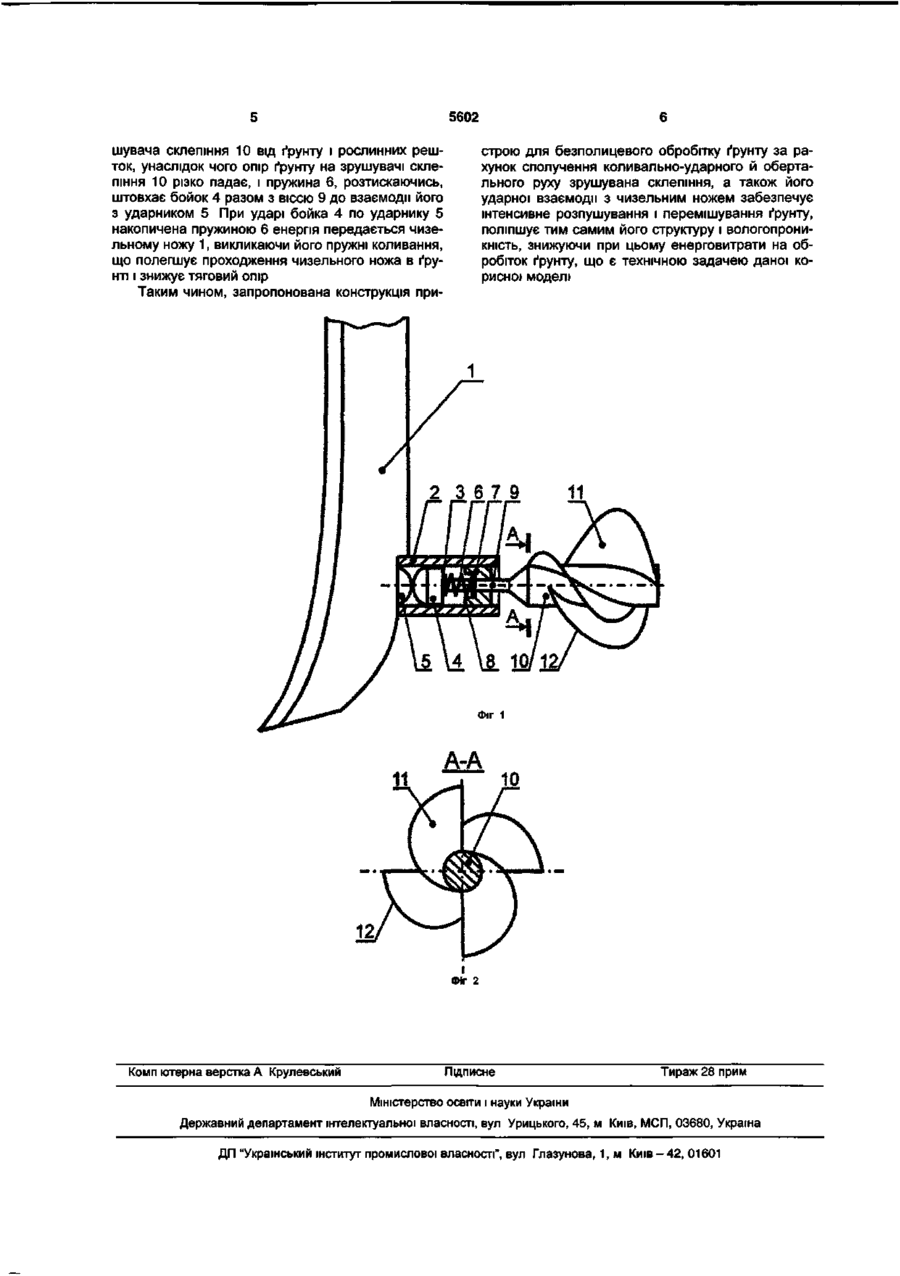

Пристрій для безполицевого обробітку ґрунту, який включає чизельний ніж, пустотілий дренер і зв'язаний із дренером за допомогою осі зрушувач склепіння, який відрізняється тим, що всередині пустотілого дренера, жорстко зв'язаного з чизельним ножем, розміщений віброударний механізм, що містить жорстко зв'язаний з віссю рухливий бойок, нерухомий ударник, пружину і регулювальний пристрій з упором, причому контактуючі між собою поверхні бойка й ударника виконані напівсферичними, а зрушувач склепіння виконаний у вигляді циліндра з розташованими на його поверхні лопатями, причому різальна крайка кожної лопаті виконана по просторовій логарифмічній спіралі, а сусідні лопаті зміщені одна відносно одної уздовж осі циліндра, причому діаметр циліндра зрушувача склепіння менший від діаметра дренера.
Текст

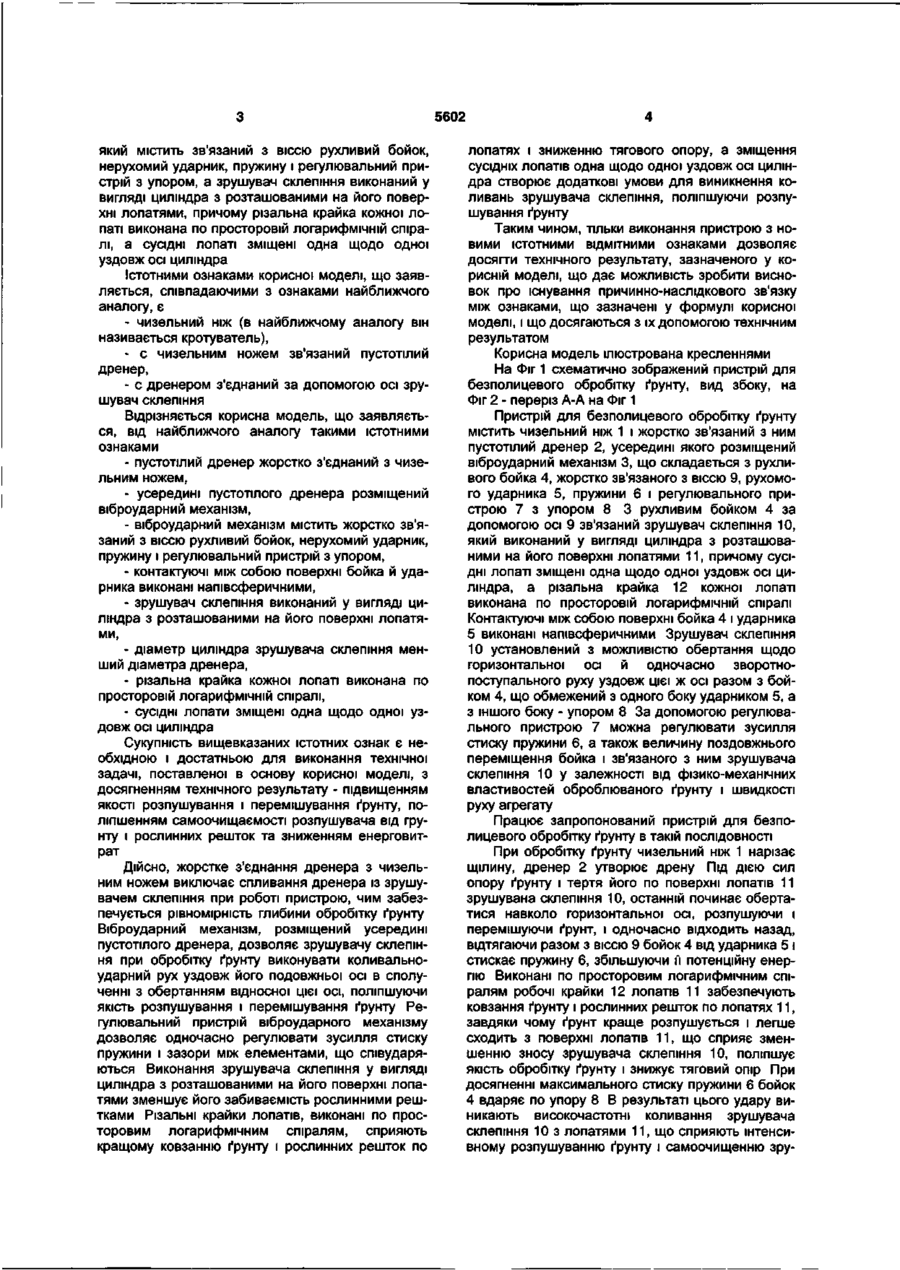

Пристрій для безполицевого обробітку ґрунту, який включає чизельний ніж, пустотілий дренер і зв'язаний із дренером за допомогою осі зрушувач склепіння, який відрізняється тим, що всередині пустотілого дренера, жорстко зв'язаного з чизель Корисна модель стосується сільськогосподарського машинобудування, а саме, пристроїв для безполицевого обробітку грунту. Відомим є "Знаряддя для безполицевого обробітку ґрунту" [а.с. СРСР №1258344, А01В 33/04, 1986], яке складається з рами, що спирається на опорні колеса, і двох ножеподібних стояків. До нижньої частини основного ножеподібного стояка жорстко прикріплене кільце-леміш, у якому жорстко і радіально встановлені ножі, які у місці їхнього з'єднання утворюють опору для елемента, що розпушує. Недоліками даного знаряддя є низька якість розпушування ґрунту і швидка забиваємість ґрунтом і рослинними рештками, що приводить до підвищеного тягового опору знаряддя. Відомим також є "Знаряддя для основного обробітку ґрунтів" [а.с. СРСР №854289, А01В 13/10, 1981], яке включає ніж-стояк з плоскорізним робочим органом, розміщеним над ротаційним розпушувачем, і додатковий активний робочий орган, розміщений позаду стояка з розпушувачем. Таке знаряддя краще розпушує і перемішує ґрунт, однак має складну конструкцію, малу надійність і вимагає додаткових витрат енергії на привід активних робочих органів, що обмежує можливість його використання. Найбільш близьким за технічною суттю і технічним результатом і обраним як найближчий ана ним ножем, розміщений віброударний механізм, що містить жорстко зв'язаний з віссю рухливий бойок, нерухомий ударник, пружину і регулювальний пристрій з упором, причому контактуючі між собою поверхні бойка й ударника виконані напівсферичними, а зрушувач склепіння виконаний у вигляді циліндра з розташованими на його поверхні лопатями, причому різальна крайка кожної лопаті виконана по просторовій логарифмічній спіралі, а сусідні лопаті зміщені одна відносно одної уздовж осі циліндра, причому діаметр циліндра зрушувача склепіння менший від діаметра дренера. лог є "Пристрій для кротування грунту" [а.с. СРСР №954002, А01В 13/00, 1982г.], який складається з кротувателя, пустотілого дренера і зрушувача склепіння, зв'язаного за допомогою осі з дренером. Зрушувач склепіння виконаний у виді принаймні одного розпушувального елемента, установленого на малій і великій хрестовинах і розташованого по конічній гвинтовій лінії. Даний пристрій здатний розпушувати і перемішувати ґрунт зі збереженням його поверхневого шару, однак він не забезпечує рівномірність обробітку ґрунту по глибині внаслідок поганої стійкості дренера з розпушувачем. Крім цього, швидка забиваємість хрестовин зрушувача склепіння рослинними рештками і ґрунтом у процесі роботи знижує якість обробітку ґрунту і збільшує тяговий опір. В основу запропонованої корисної моделі поставлена технічна задача створення нового пристрою для безполицевого обробітку ґрунту з досягненням технічного результату - підвищення якості розпушування і перемішування ґрунту, поліпшення самоочищаємості розпушувача від грунту і рослинних решток та зниження енерговитрат. Поставлена технічна задача досягається тим, що всередині пустотілого дренера пристрою для безполицевого обробітку ґрунту, який складається з чизельного ножа, пустотілого дренера і зрушувача склепіння, розміщений віброударний механізм, CM о Ю от 5602 який містить зв'язаний з віссю рухливий бойок, нерухомий ударник, пружину і регулювальний пристрій з упором, а зрушувач склепіння виконаний у вигляді циліндра з розташованими на його поверхні лопатями, причому різальна крайка кожної лопаті виконана по просторовій логарифмічній спіралі, а сусідні лопаті зміщені одна щодо одної уздовж осі циліндра Істотними ознаками корисної моделі, що заявляється, співпадаючими з ознаками найближчого аналогу, є - чизельний ніж (в найближчому аналогу він називається кротуватель), - с чизельним ножем зв'язаний пустотілий дренер, - с дренером з'єднаний за допомогою осі зрушувач склепіння Відрізняється корисна модель, що заявляється, від найближчого аналогу такими істотними ознаками - пустотілий дренер жорстко з'єднаний з чизельним ножем, - усередині пустотілого дренера розміщений віброударний механізм, - віброударний механізм містить жорстко зв'язаний з віссю рухливий бойок, нерухомий ударник, пружину і регулювальний пристрій з упором, - контактуючі між собою поверхні бойка й ударника виконані напівсферичними, - зрушувач склепіння виконаний у вигляді циліндра зрозташованими на його поверхні лопатями, - діаметр циліндра зрушувача склепіння менший діаметра дренера, - різальна крайка кожної лопаті виконана по просторовій логарифмічній спіралі, - сусідні лопати зміщені одна щодо одної уздовж осі циліндра Сукупність вищевказаних істотних ознак є необхідною і достатньою для виконання технічної задачі, поставленої в основу корисної моделі, з досягненням технічного результату - підвищенням якості розпушування і перемішування ґрунту, поліпшенням самоочищаємості розпушувача від грунту і рослинних решток та зниженням енерговитрат Дійсно, жорстке з'єднання дренера з чизельним ножем виключає спливання дренера із зрушувачем склепіння при роботі пристрою, чим забезпечується рівномірність глибини обробітку ґрунту Віброударний механізм, розміщений усередині пустотілого дренера, дозволяє зрушувачу склепіння при обробітку ґрунту виконувати коливальноударний рух уздовж його подовжньої осі в сполученні з обертанням відносної цієї осі, поліпшуючи якість розпушування і перемішування ґрунту Регулювальний пристрій віброударного механізму дозволяє одночасно регулювати зусилля стиску пружини і зазори між елементами, що співударяються Виконання зрушувача склепіння у вигляді циліндра з розташованими на його поверхні лопатями зменшує його забиваємість рослинними рештками Різальні крайки лопатів, виконані по просторовим логарифмічним спіралям, сприяють кращому ковзанню ґрунту і рослинних решток по лопатях і зниженню тягового опору, а зміщення сусідніх лопатів одна щодо одної уздовж осі циліндра створює додаткові умови для виникнення коливань зрушувача склепіння, поліпшуючи розпушування ґрунту Таким чином, тільки виконання пристрою з новими істотними ВІДМІТНИМИ ознаками дозволяє досягти технічного результату, зазначеного у корисній моделі, що дає можливість зробити висновок про існування причинно-наслідкового зв'язку між ознаками, що зазначені у формулі корисної моделі, і що досягаються з їх допомогою технічним результатом Корисна модель ілюстрована кресленнями На Фіг 1 схематично зображений пристрій для безполицевого обробітку ґрунту, вид збоку, на Фіг 2 - переріз А-А на Фіг 1 Пристрій для безполицевого обробітку ґрунту містить чизельний ніж 1 і жорстко зв'язаний з ним пустотілий дренер 2, усередині якого розміщений віброударний механізм 3, що складається з рухливого бойка 4, жорстко зв'язаного з віссю 9, рухомого ударника 5, пружини 6 і регулювального пристрою 7 з упором 8 3 рухливим бойком 4 за допомогою осі 9 зв'язаний зрушувач склепіння 10, який виконаний у вигляді циліндра з розташованими на його поверхні лопатями і 1, причому сусідні лопаті зміщені одна щодо одної уздовж осі циліндра, а різальна крайка 12 кожної лопаті виконана по просторовій логарифмічній спіралі Контактуючі між собою поверхні бойка 4 і ударника 5 виконані напівсферичними Зрушувач склепіння 10 установлений з можливістю обертання щодо горизонтальної осі й одночасно зворотнопоступального руху уздовж цієї ж осі разом з бойком 4, що обмежений з одного боку ударником 5, а 3 іншого боку - упором 8 За допомогою регулювального пристрою 7 можна регулювати зусилля стиску пружини 6, а також величину поздовжнього переміщення бойка і зв'язаного з ним зрушувача склепіння 10 у залежності від фізико-механічних властивостей оброблюваного ґрунту і швидкості руху агрегату Працює запропонований пристрій для безполицевого обробітку ґрунту в такій ПОСЛІДОВНОСТІ При обробітку ґрунту чизельний ніж 1 нарізає щілину, дренер 2 утворює дрену Під ДІЄЮ СИЛ опору ґрунту і тертя його по поверхні лопатів 11 зрушувана склепіння 10, останній починає обертатися навколо горизонтальної осі, розпушуючи і перемішуючи ґрунт, і одночасно відходить назад, відтягаючи разом з віссю 9 бойок 4 від ударника 5 і стискає пружину 6, збільшуючи її потенційну енергію Виконані по просторовим логарифмічним спіралям робочі крайки 12 лопатів 11 забезпечують ковзання ґрунту і рослинних решток по лопатях 11, завдяки чому ґрунт краще розпушується і легше сходить з поверхні лопатів 11, що сприяє зменшенню зносу зрушувача склепіння 10, поліпшує якість обробітку ґрунту і знижує тяговий опір При досягненні максимального стиску пружини 6 бойок 4 вдаряє по упору 8 В результаті цього удару виникають високочастотні коливання зрушувача склепіння 10 з лопатями 11, що сприяють інтенсивному розпушуванню ґрунту і самоочищенню зру 5602 шувача склепіння 10 від ґрунту і рослинних решток, унаслідок чого опір ґрунту на зрушувачі склепіння 10 різко падає, і пружина 6, розтискаючись, штовхає бойок 4 разом з віссю 9 до взаємодії його з ударником 5 При ударі бойка 4 по ударнику 5 накопичена пружиною 6 енергія передається чизельному ножу 1, викликаючи його пружні коливання, що полегшує проходження чизельного ножа в ґрунті і знижує тяговий опір Таким чином, запропонована конструкція при строю для безполицевого обробітку ґрунту за рахунок сполучення коливально-ударного й обертального руху зрушувана склепіння, а також його ударної взаємодії з чизельним ножем забезпечує інтенсивне розпушування і перемішування ґрунту, поліпшує тим самим його структуру і вологопроникність, знижуючи при цьому енерговитрати на обробіток ґрунту, що є технічною задачею даної корисної моделі 2 3679 11 // А\Х Фіг 2 Комп ютерна верстка А Крулевський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м К и ї в - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for subsurface tillage
Автори англійськоюBabytskyi Leonid Fedorovych, Moskalevych Vadym Yuriiovych, Morozov Oleksandr Dmytryiovych
Назва патенту російськоюУстройство для безотвальной обработки почвы
Автори російськоюБабицкий Леонид Федорович, Москалевич Вадим Юрьевич, Морозов Александр Дмитриевич
МПК / Мітки
МПК: A01B 13/00
Мітки: обробітку, безполицевого, ґрунту, пристрій
