Пристрій для каротажу свердловин

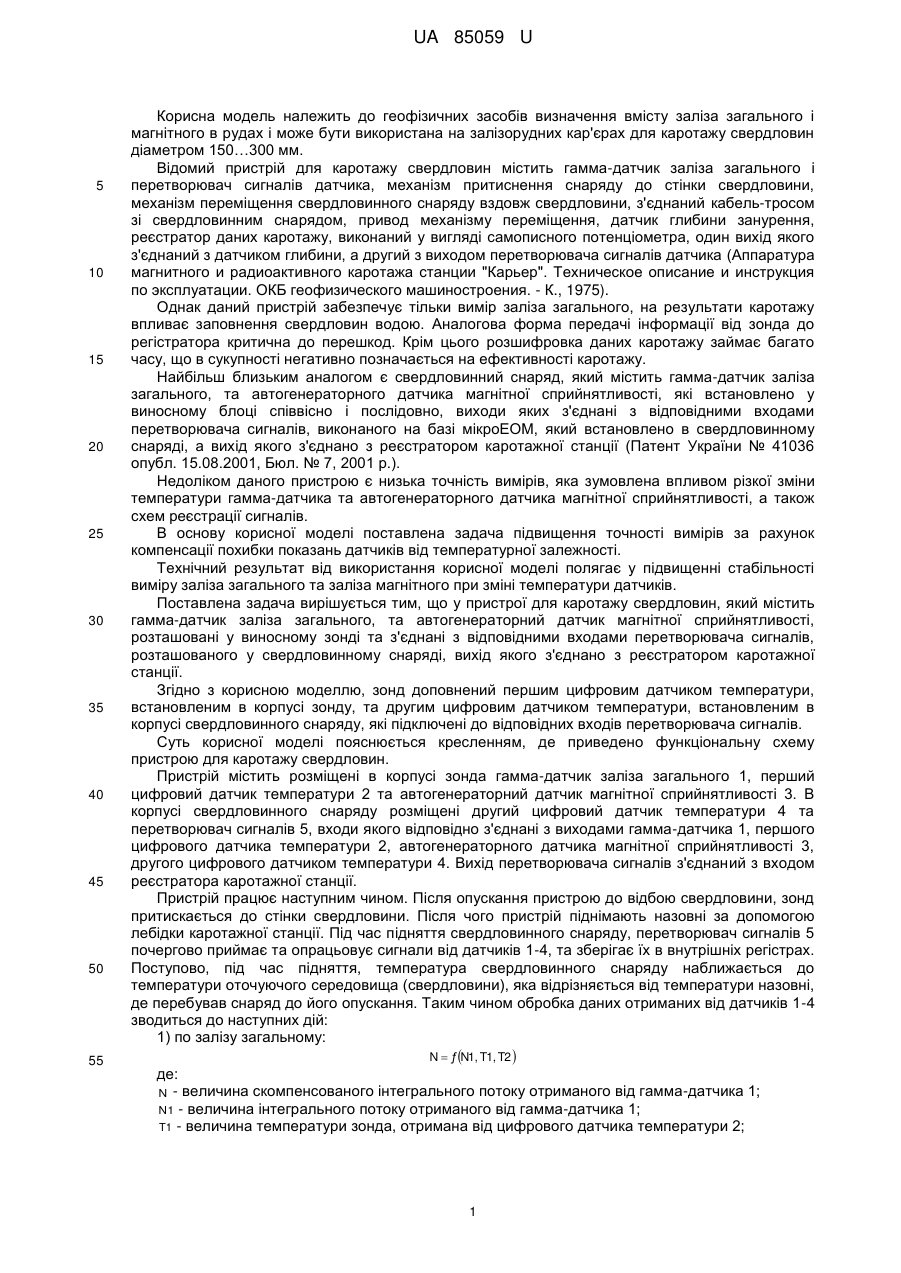

Реферат: UA 85059 U UA 85059 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до геофізичних засобів визначення вмісту заліза загального і магнітного в рудах і може бути використана на залізорудних кар'єрах для каротажу свердловин діаметром 150…300 мм. Відомий пристрій для каротажу свердловин містить гамма-датчик заліза загального і перетворювач сигналів датчика, механізм притиснення снаряду до стінки свердловини, механізм переміщення свердловинного снаряду вздовж свердловини, з'єднаний кабель-тросом зі свердловинним снарядом, привод механізму переміщення, датчик глибини занурення, реєстратор даних каротажу, виконаний у вигляді самописного потенціометра, один вихід якого з'єднаний з датчиком глибини, а другий з виходом перетворювача сигналів датчика (Аппаратура магнитного и радиоактивного каротажа станции "Карьер". Техническое описание и инструкция по эксплуатации. ОКБ геофизического машиностроения. - К., 1975). Однак даний пристрій забезпечує тільки вимір заліза загального, на результати каротажу впливає заповнення свердловин водою. Аналогова форма передачі інформації від зонда до регістратора критична до перешкод. Крім цього розшифровка даних каротажу займає багато часу, що в сукупності негативно позначається на ефективності каротажу. Найбільш близьким аналогом є свердловинний снаряд, який містить гамма-датчик заліза загального, та автогенераторного датчика магнітної сприйнятливості, які встановлено у виносному блоці співвісно і послідовно, виходи яких з'єднані з відповідними входами перетворювача сигналів, виконаного на базі мікроЕОМ, який встановлено в свердловинному снаряді, а вихід якого з'єднано з реєстратором каротажної станції (Патент України № 41036 опубл. 15.08.2001, Бюл. № 7, 2001 р.). Недоліком даного пристрою є низька точність вимірів, яка зумовлена впливом різкої зміни температури гамма-датчика та автогенераторного датчика магнітної сприйнятливості, а також схем реєстрації сигналів. В основу корисної моделі поставлена задача підвищення точності вимірів за рахунок компенсації похибки показань датчиків від температурної залежності. Технічний результат від використання корисної моделі полягає у підвищенні стабільності виміру заліза загального та заліза магнітного при зміні температури датчиків. Поставлена задача вирішується тим, що у пристрої для каротажу свердловин, який містить гамма-датчик заліза загального, та автогенераторний датчик магнітної сприйнятливості, розташовані у виносному зонді та з'єднані з відповідними входами перетворювача сигналів, розташованого у свердловинному снаряді, вихід якого з'єднано з реєстратором каротажної станції. Згідно з корисною моделлю, зонд доповнений першим цифровим датчиком температури, встановленим в корпусі зонду, та другим цифровим датчиком температури, встановленим в корпусі свердловинного снаряду, які підключені до відповідних входів перетворювача сигналів. Суть корисної моделі пояснюється кресленням, де приведено функціональну схему пристрою для каротажу свердловин. Пристрій містить розміщені в корпусі зонда гамма-датчик заліза загального 1, перший цифровий датчик температури 2 та автогенераторний датчик магнітної сприйнятливості 3. В корпусі свердловинного снаряду розміщені другий цифровий датчик температури 4 та перетворювач сигналів 5, входи якого відповідно з'єднані з виходами гамма-датчика 1, першого цифрового датчика температури 2, автогенераторного датчика магнітної сприйнятливості 3, другого цифрового датчиком температури 4. Вихід перетворювача сигналів з'єднаний з входом реєстратора каротажної станції. Пристрій працює наступним чином. Після опускання пристрою до відбою свердловини, зонд притискається до стінки свердловини. Після чого пристрій піднімають назовні за допомогою лебідки каротажної станції. Під час підняття свердловинного снаряду, перетворювач сигналів 5 почергово приймає та опрацьовує сигнали від датчиків 1-4, та зберігає їх в внутрішніх регістрах. Поступово, під час підняття, температура свердловинного снаряду наближається до температури оточуючого середовища (свердловини), яка відрізняється від температури назовні, де перебував снаряд до його опускання. Таким чином обробка даних отриманих від датчиків 1-4 зводиться до наступних дій: 1) по залізу загальному: N  ƒN1, T1, T2  де: N - величина скомпенсованого інтегрального потоку отриманого від гамма-датчика 1; N1 - величина інтегрального потоку отриманого від гамма-датчика 1; T1 - величина температури зонда, отримана від цифрового датчика температури 2; 1 UA 85059 U 5 10 15 T2 - величина температури свердловинного пристрою, отримана від цифрового датчика температури 4; ƒ - функція, одержана заздалегідь, в лабораторних умовах. 2) по залізу магнетитовому   g1 T1 T2 , , , де:  - величина скомпенсованого магнітної сприйнятливості отриманого від авто генераторного датчика 3; 1 - величина магнітної сприйнятливості отриманого від авто генераторного датчика 3; g - функція, одержана заздалегідь, в лабораторних умовах. Після цього, скомпенсовані данні зберігаються в регістрах мікроконтроллера до того часу, поки каротажна станція не пришле запрос на їх отримання. Доповнення пристрою цифровим датчиком температури, встановленим в корпусі зонду, та цифровим датчиком температури, встановленим в корпусі свердловинного снаряду, дає можливість підвищити точність вимірювання гамма-датчика та автогенераторного датчика магнітної сприйнятливості, за рахунок компенсації їх похибок, на які впливає температура. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пристрій для каротажу свердловин, який містить гамма-датчик заліза загального, та автогенераторний датчик магнітної сприйнятливості, розташовані у виносному зонді та з'єднані з відповідними входами перетворювача сигналів, розташованого у свердловинному снаряді, вихід якого з'єднано з реєстратором каротажної станції, який відрізняється тим, що зонд доповнений першим цифровим датчиком температури, встановленим в корпусі зонду, та другим цифровим датчиком температури, встановленим в корпусі свердловинного снаряду, які підключені до відповідних входів перетворювача сигналів. 2 UA 85059 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
