Опалювальний агрегат

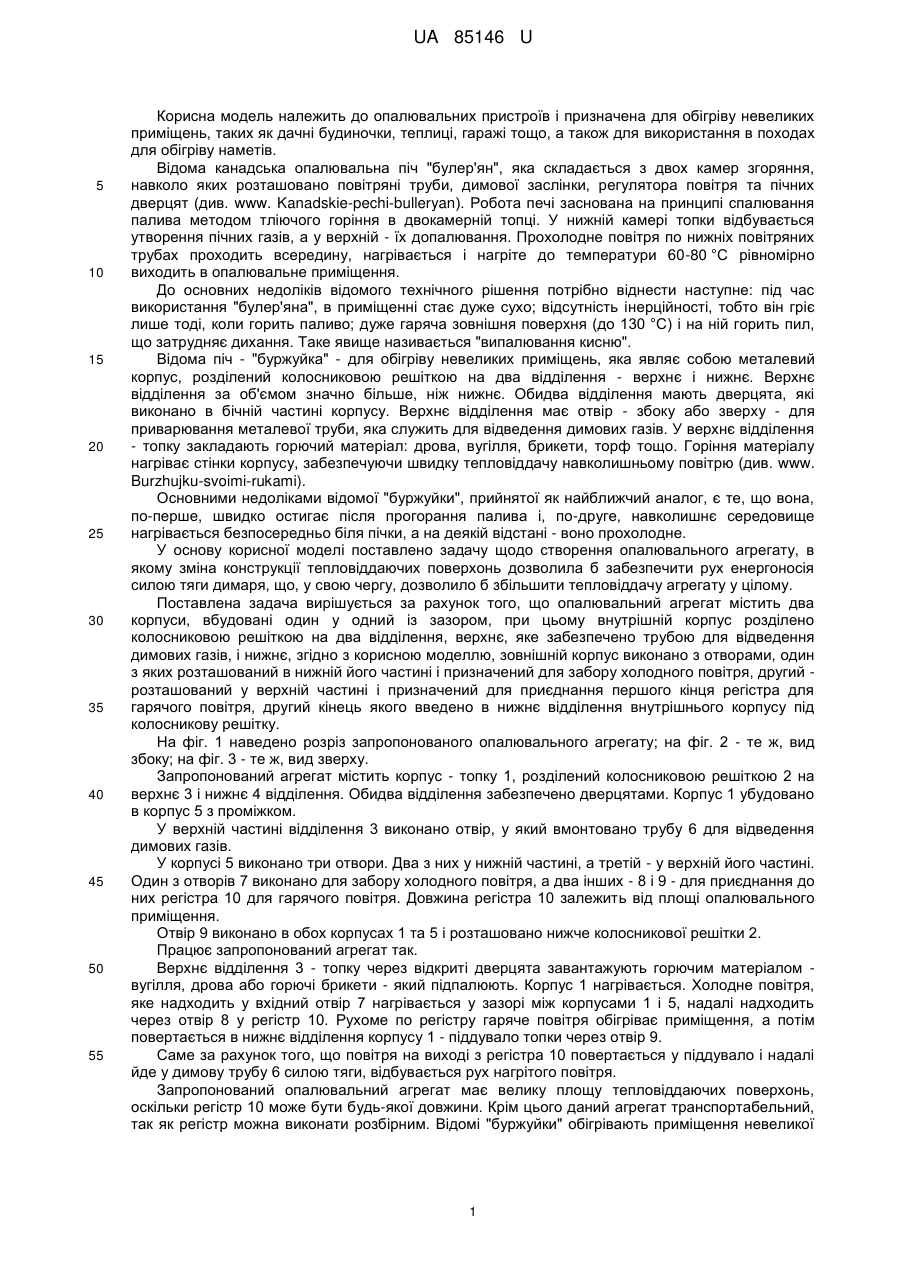

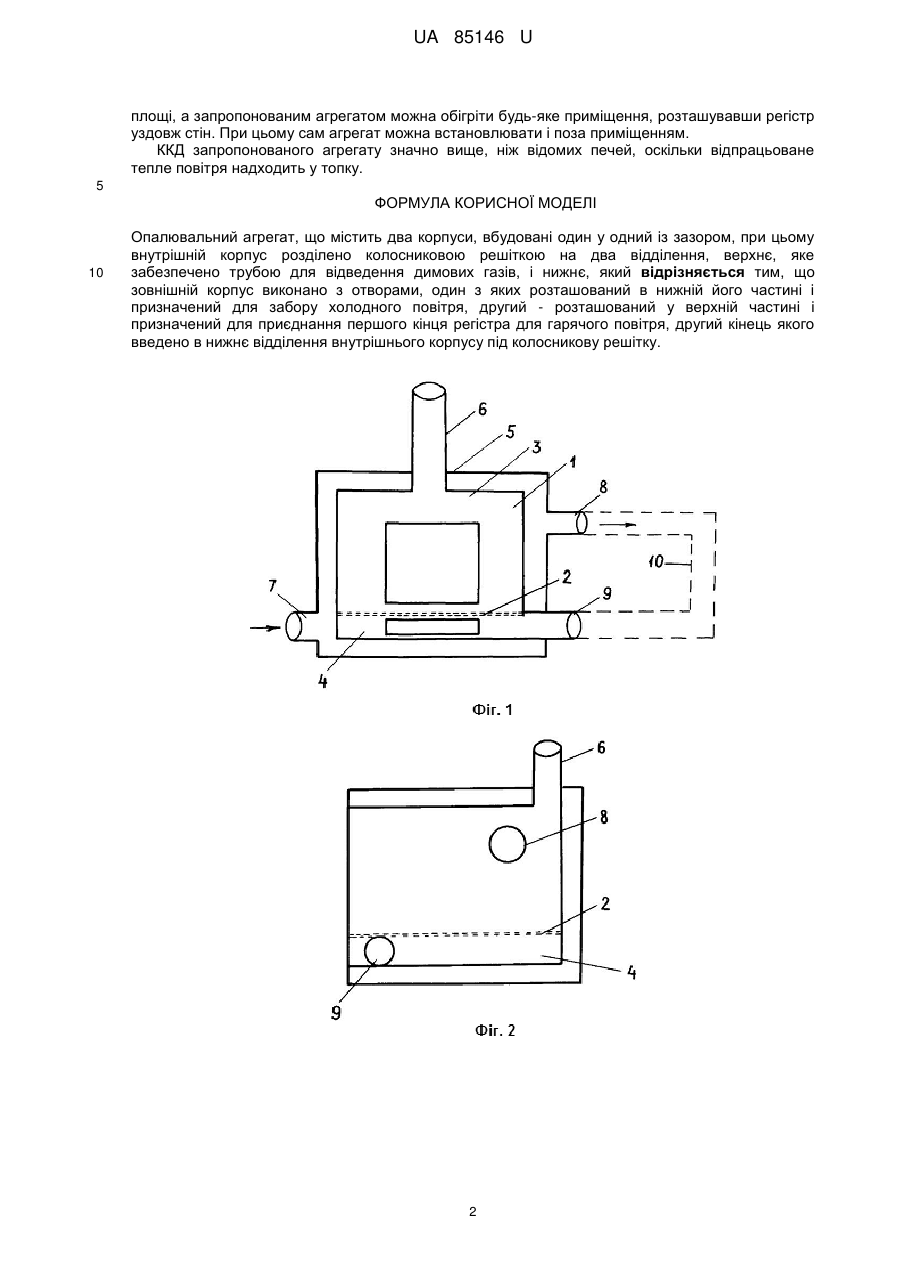

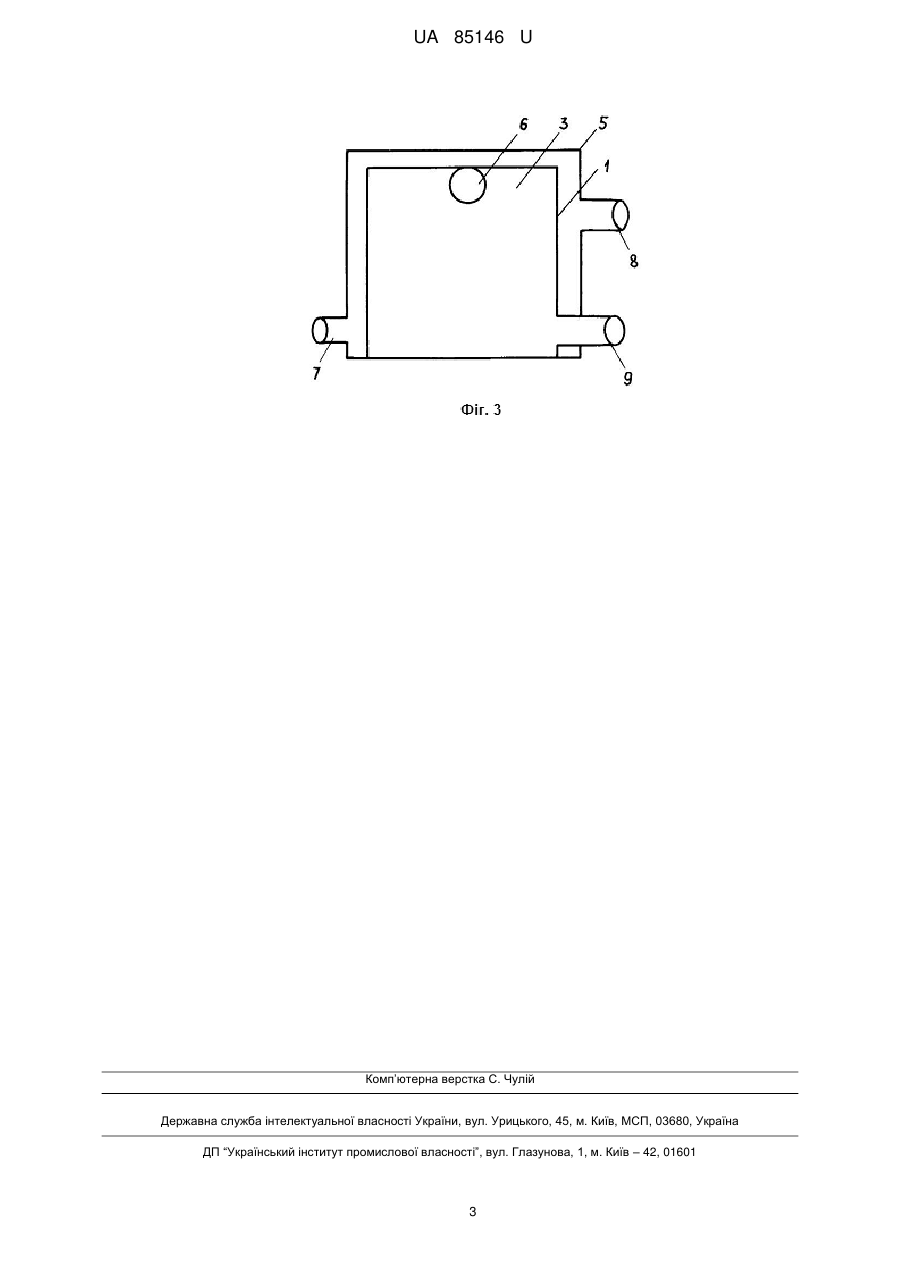

Реферат: UA 85146 U UA 85146 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до опалювальних пристроїв і призначена для обігріву невеликих приміщень, таких як дачні будиночки, теплиці, гаражі тощо, а також для використання в походах для обігріву наметів. Відома канадська опалювальна піч "булер'ян", яка складається з двох камер згоряння, навколо яких розташовано повітряні труби, димової заслінки, регулятора повітря та пічних дверцят (див. www. Kanadskie-pechi-bulleryan). Робота печі заснована на принципі спалювання палива методом тліючого горіння в двокамерній топці. У нижній камері топки відбувається утворення пічних газів, а у верхній - їх допалювання. Прохолодне повітря по нижніх повітряних трубах проходить всередину, нагрівається і нагріте до температури 60-80 °C рівномірно виходить в опалювальне приміщення. До основних недоліків відомого технічного рішення потрібно віднести наступне: під час використання "булер'яна", в приміщенні стає дуже сухо; відсутність інерційності, тобто він гріє лише тоді, коли горить паливо; дуже гаряча зовнішня поверхня (до 130 °C) і на ній горить пил, що затрудняє дихання. Таке явище називається "випалювання кисню". Відома піч - "буржуйка" - для обігріву невеликих приміщень, яка являє собою металевий корпус, розділений колосниковою решіткою на два відділення - верхнє і нижнє. Верхнє відділення за об'ємом значно більше, ніж нижнє. Обидва відділення мають дверцята, які виконано в бічній частині корпусу. Верхнє відділення має отвір - збоку або зверху - для приварювання металевої труби, яка служить для відведення димових газів. У верхнє відділення - топку закладають горючий матеріал: дрова, вугілля, брикети, торф тощо. Горіння матеріалу нагріває стінки корпусу, забезпечуючи швидку тепловіддачу навколишньому повітрю (див. www. Burzhujku-svoimi-rukami). Основними недоліками відомої "буржуйки", прийнятої як найближчий аналог, є те, що вона, по-перше, швидко остигає після прогорання палива і, по-друге, навколишнє середовище нагрівається безпосередньо біля пічки, а на деякій відстані - воно прохолодне. У основу корисної моделі поставлено задачу щодо створення опалювального агрегату, в якому зміна конструкції тепловіддаючих поверхонь дозволила б забезпечити рух енергоносія силою тяги димаря, що, у свою чергу, дозволило б збільшити тепловіддачу агрегату у цілому. Поставлена задача вирішується за рахунок того, що опалювальний агрегат містить два корпуси, вбудовані один у одний із зазором, при цьому внутрішній корпус розділено колосниковою решіткою на два відділення, верхнє, яке забезпечено трубою для відведення димових газів, і нижнє, згідно з корисною моделлю, зовнішній корпус виконано з отворами, один з яких розташований в нижній його частині і призначений для забору холодного повітря, другий розташований у верхній частині і призначений для приєднання першого кінця регістра для гарячого повітря, другий кінець якого введено в нижнє відділення внутрішнього корпусу під колосникову решітку. На фіг. 1 наведено розріз запропонованого опалювального агрегату; на фіг. 2 - те ж, вид збоку; на фіг. 3 - те ж, вид зверху. Запропонований агрегат містить корпус - топку 1, розділений колосниковою решіткою 2 на верхнє 3 і нижнє 4 відділення. Обидва відділення забезпечено дверцятами. Корпус 1 убудовано в корпус 5 з проміжком. У верхній частині відділення 3 виконано отвір, у який вмонтовано трубу 6 для відведення димових газів. У корпусі 5 виконано три отвори. Два з них у нижній частині, а третій - у верхній його частині. Один з отворів 7 виконано для забору холодного повітря, а два інших - 8 і 9 - для приєднання до них регістра 10 для гарячого повітря. Довжина регістра 10 залежить від площі опалювального приміщення. Отвір 9 виконано в обох корпусах 1 та 5 і розташовано нижче колосникової решітки 2. Працює запропонований агрегат так. Верхнє відділення 3 - топку через відкриті дверцята завантажують горючим матеріалом вугілля, дрова або горючі брикети - який підпалюють. Корпус 1 нагрівається. Холодне повітря, яке надходить у вхідний отвір 7 нагрівається у зазорі між корпусами 1 і 5, надалі надходить через отвір 8 у регістр 10. Рухоме по регістру гаряче повітря обігріває приміщення, а потім повертається в нижнє відділення корпусу 1 - піддувало топки через отвір 9. Саме за рахунок того, що повітря на виході з регістра 10 повертається у піддувало і надалі йде у димову трубу 6 силою тяги, відбувається рух нагрітого повітря. Запропонований опалювальний агрегат має велику площу тепловіддаючих поверхонь, оскільки регістр 10 може бути будь-якої довжини. Крім цього даний агрегат транспортабельний, так як регістр можна виконати розбірним. Відомі "буржуйки" обігрівають приміщення невеликої 1 UA 85146 U площі, а запропонованим агрегатом можна обігріти будь-яке приміщення, розташувавши регістр уздовж стін. При цьому сам агрегат можна встановлювати і поза приміщенням. ККД запропонованого агрегату значно вище, ніж відомих печей, оскільки відпрацьоване тепле повітря надходить у топку. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Опалювальний агрегат, що містить два корпуси, вбудовані один у одний із зазором, при цьому внутрішній корпус розділено колосниковою решіткою на два відділення, верхнє, яке забезпечено трубою для відведення димових газів, і нижнє, який відрізняється тим, що зовнішній корпус виконано з отворами, один з яких розташований в нижній його частині і призначений для забору холодного повітря, другий - розташований у верхній частині і призначений для приєднання першого кінця регістра для гарячого повітря, другий кінець якого введено в нижнє відділення внутрішнього корпусу під колосникову решітку. 2 UA 85146 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
