Опалювальний агрегат

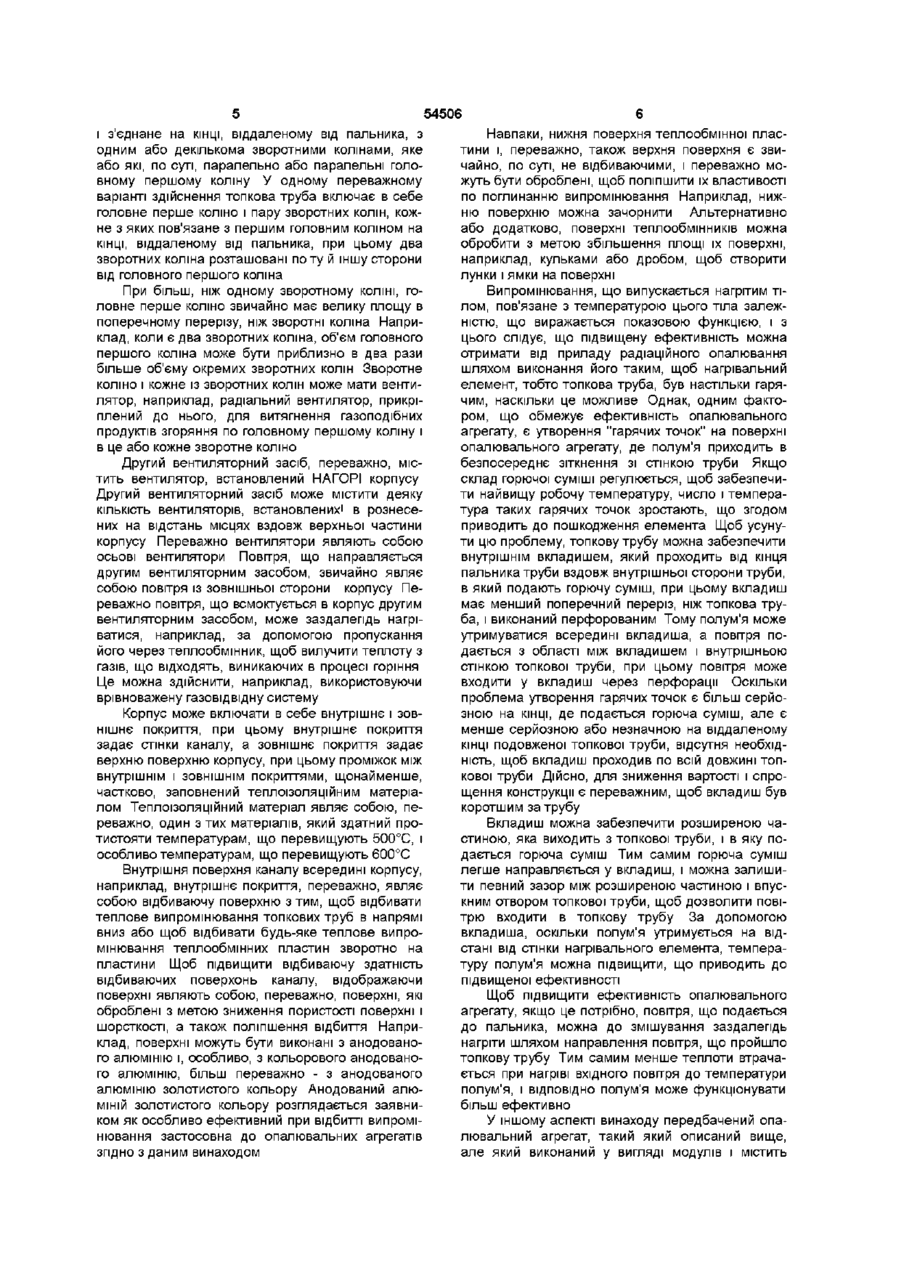

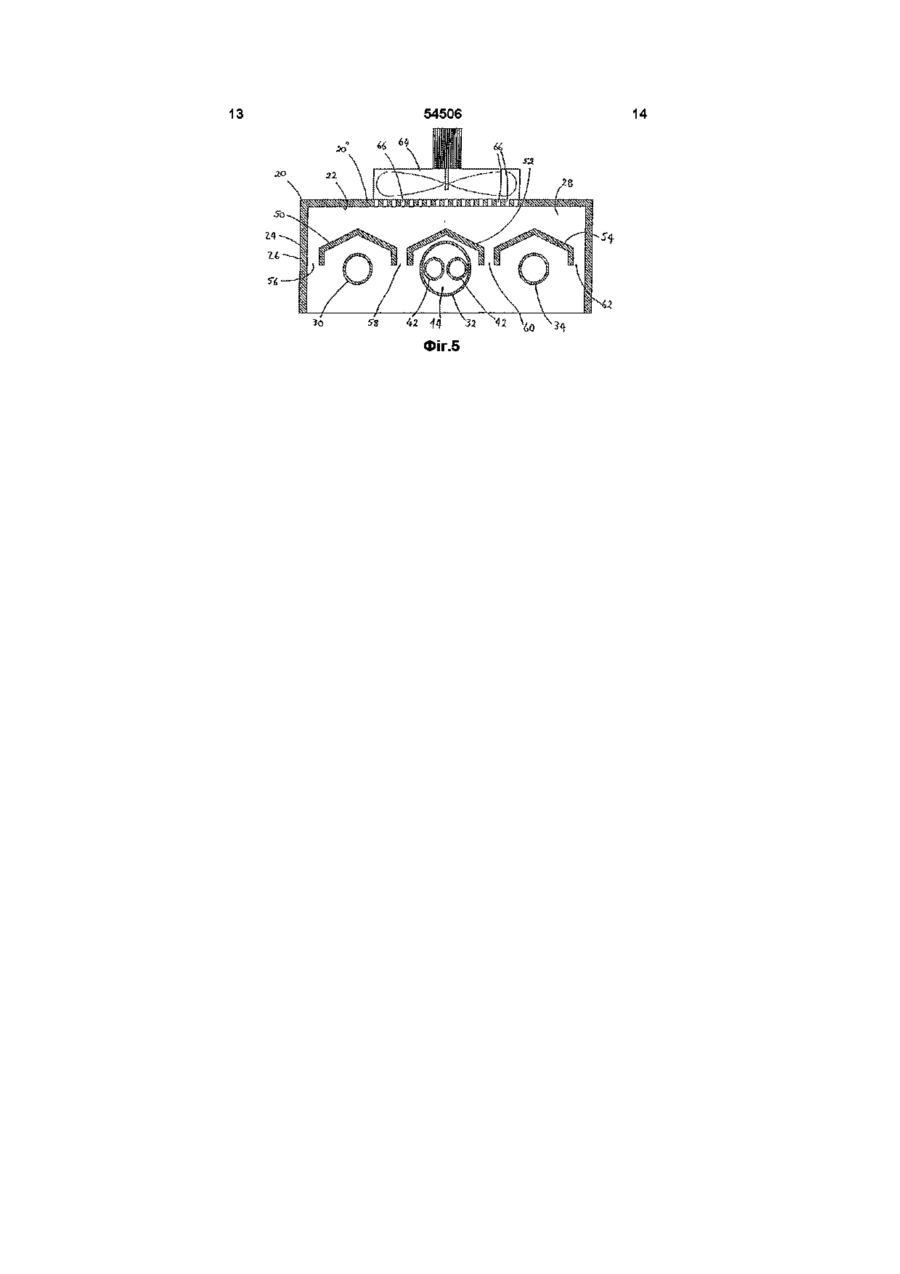

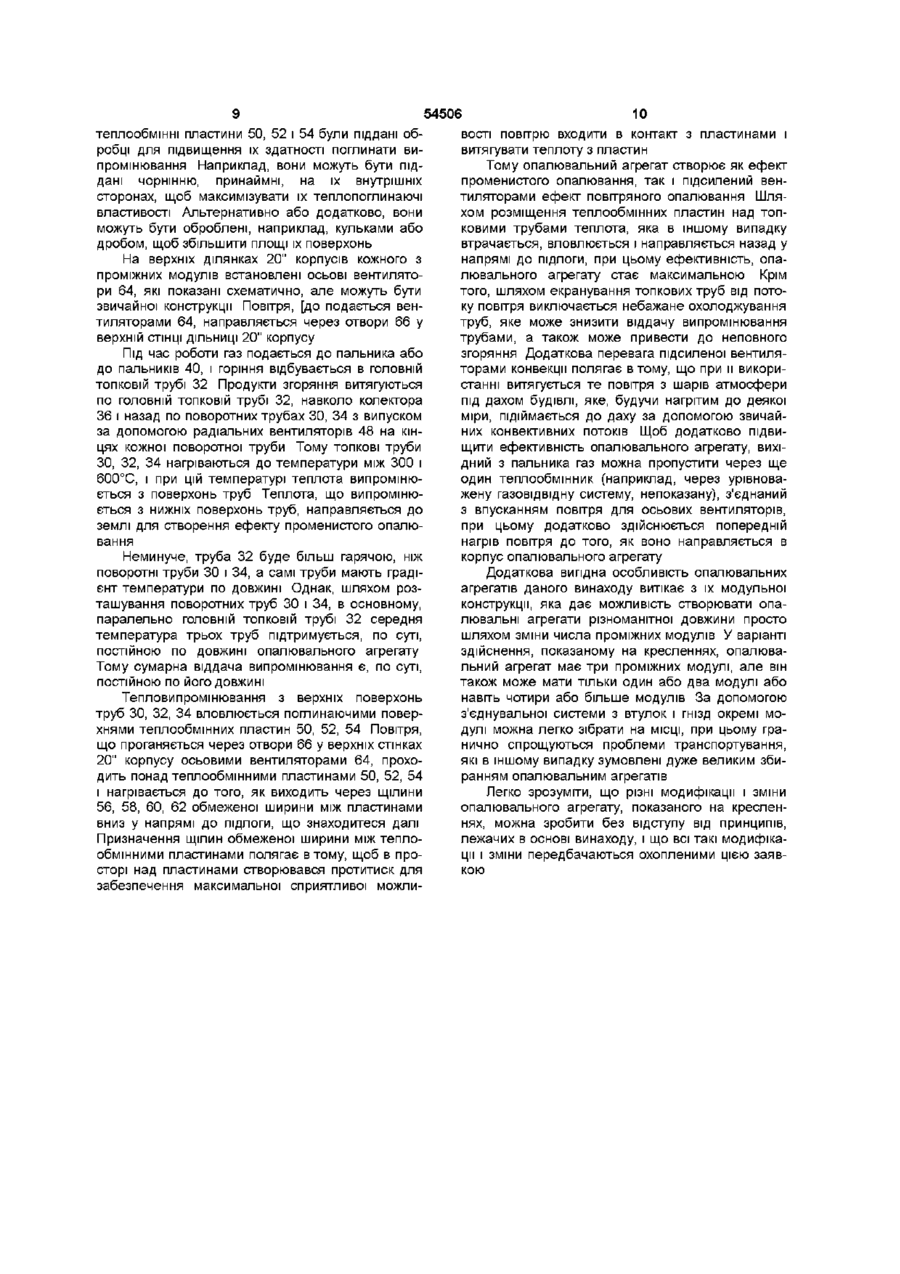

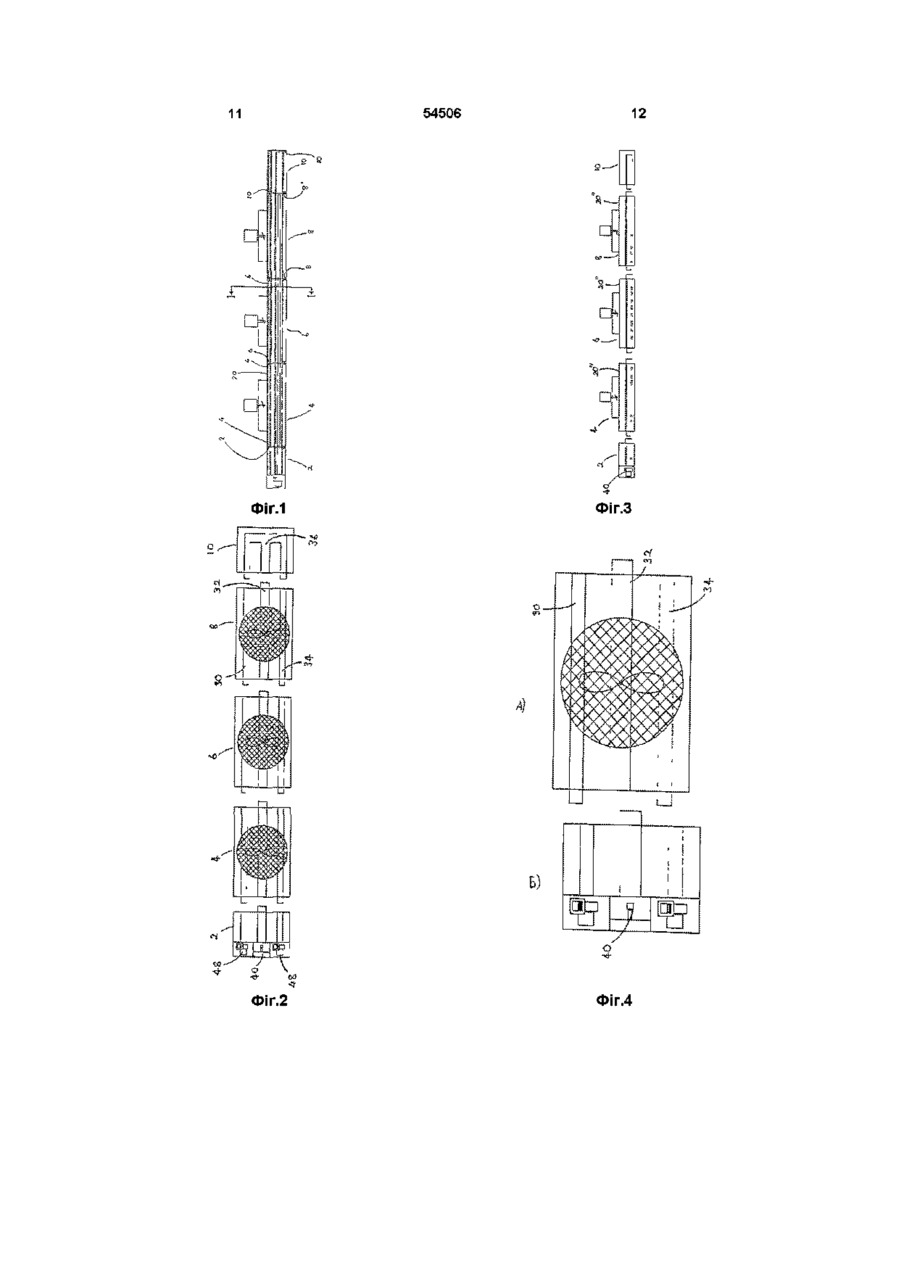

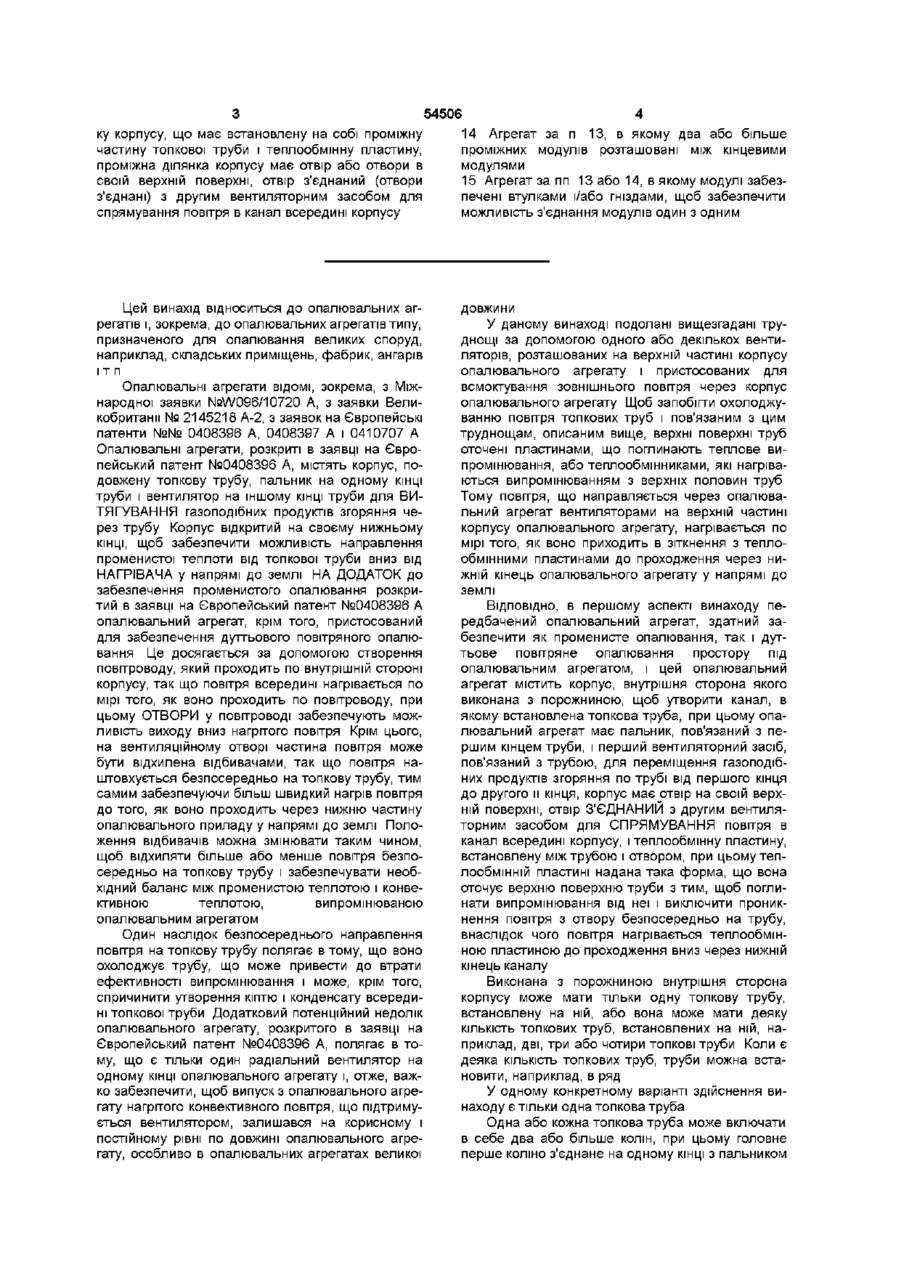

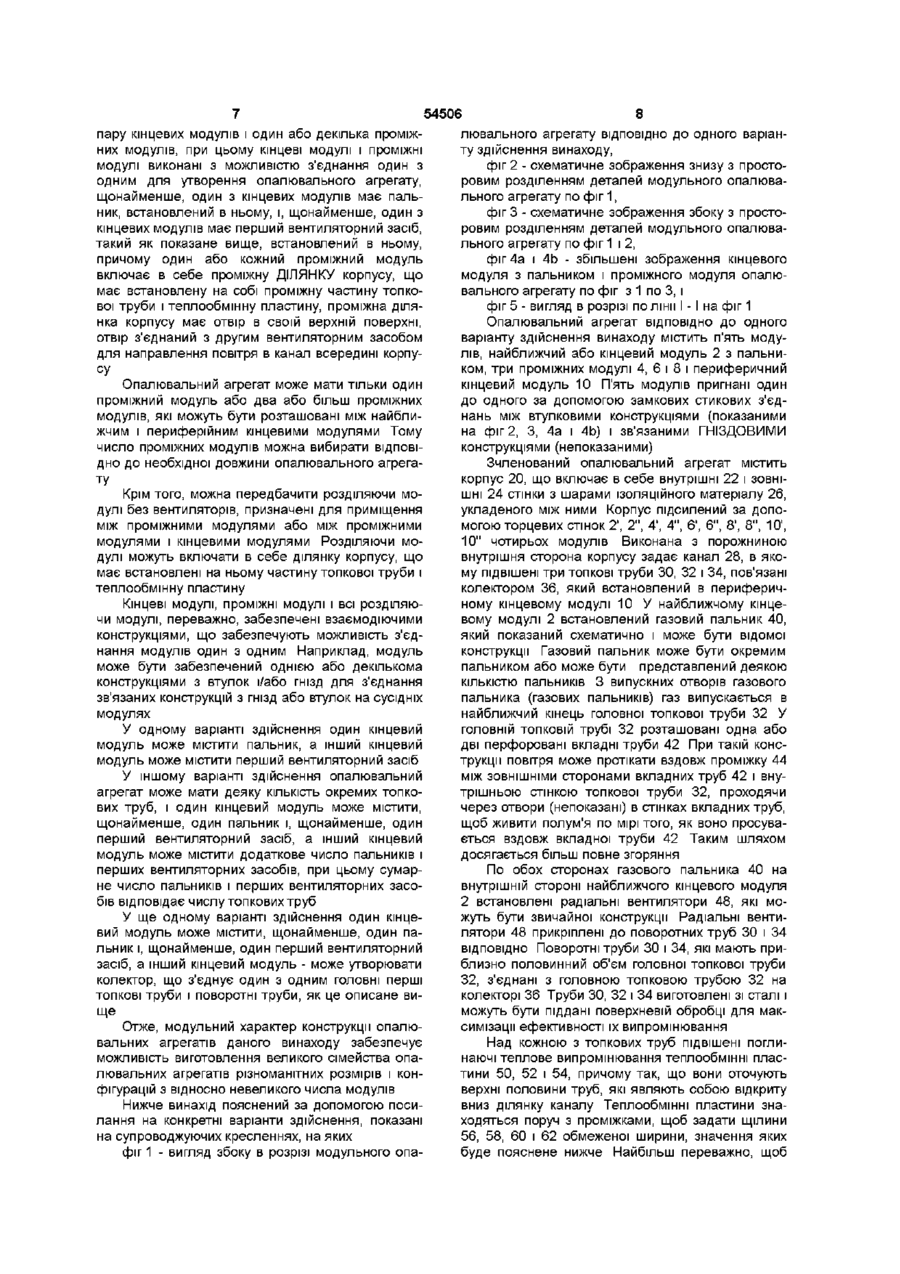

1 Опалювальний агрегат, здатний забезпечити як променисте опалювання, так і дуттьове повітряне опалювання простору під опалювальним агрегатом, який містить корпус, внутрішня сторона якого виконана з порожниною, щоб утворити канал, в якому встановлена топкова труба, при цьому опалювальний агрегат має пальник, з'єднаний з першим кінцем труби, і перший вентиляторний засіб, з'єднаний з трубою, для переміщення газоподібних продуктів згоряння по трубі від першого кінця до другого и кінця, при цьому корпус має отвір на своїй верхній поверхні, який з'єднаний з другим вентиляторним засобом для спрямування повітря в канал всередині корпусу, і теплообмінну пластину, встановлену між трубою і отвором, при цьому теплообмінній пластині надана така форма, що вона оточує верхню поверхню труби з тим, щоб поглинати випромінювання від неї і виключати проникнення повітря з отвору безпосередньо на трубу, внаслідок чого повітря нагрівається теплообмінною пластиною до проходження вниз через нижній кінець каналу 2 Агрегат за п 1, в якому виконана з порожниною внутрішня сторона корпусу має тільки одну топкову трубу, встановлену на ній 3 Агрегат за п 1, в якому виконана з порожниною внутрішня сторона корпусу має безліч топкових труб, встановлених на ній 4 Агрегат за будь-яким із попередніх пунктів, в якому виконана з порожниною внутрішня сторона корпусу має одну або більше топкову трубу, встановлену на ній, при цьому кожна включає в себе два або більше колін, головне перше коліно з'єднане на одному КІНЦІ З пальником і з'єднане на КІНЦІ, віддаленому від пальника, з одним або більше поворотними колінами, яке або які, по суті, паралельне або паралельні головному першому коліну 5 Агрегат за п 4, в якому топкова труба включає в себе головне перше коліно і пару поворотних колін, кожне з яких зв'язане з головним першим коліном на КІНЦІ, віддаленому від пальника, при цьому два поворотних коліна розташовані по будьякій стороні головного першого коліна 6 Агрегат за пп 4 або 5, в якому кожне поворотне коліно має вентилятор, прикріплений до нього, для видування газоподібних продуктів згоряння по головному першому коліну і в одне або в кожне поворотне КОЛІНО 7 Агрегат за будь-яким із попередніх пунктів, в якому другий вентиляторний засіб містить вентилятор, встановлений на верхній частині корпусу 8 Агрегат за п 7, в якому другий вентиляторний засіб містить безліч вентиляторів, встановлених в рознесених на відстань місцях вздовж верхньої частини корпусу 9 Агрегат за будь-яким одним з попередніх пунктів, в якому повітря, що направляється другим вентиляторним засобом в канал, являє собою повітря із зовнішньої сторони корпусу 10 Агрегат за будь-яким із попередніх пунктів, в якому перший вентиляторний засіб виконаний у вигляді радіального вентилятора (радіальних вентиляторів) 11 Агрегат за будь-яким із попередніх пунктів, в якому другий вентиляторний засіб виконаний у вигляді осьового вентилятора (осьових вентиляторів) 12 Агрегат за будь-яким із попередніх пунктів, в якому нижня поверхня теплообмінної пластини є, по суті, невідбиваючою 13 Агрегат за будь-яким із попередніх пунктів, який виконаний у вигляді модулів і містить пару кінцевих модулів і один або більше проміжних модулів, при цьому кінцеві модулі і проміжні модулі виконані з можливістю з'єднання один з одним для утворення опалювального агрегату, а щонайменше один із кінцевих модулів має пальник, встановлений в ньому, і щонайменше один із кінцевих модулів має перший вентиляторний засіб, встановлений в ньому, причому один або кожний проміжний модуль включає в себе проміжну ділян о (О о ю ю 54506 ку корпусу, що має встановлену на собі проміжну частину топкової труби і теплообмінну пластину, проміжна ділянка корпусу має отвір або отвори в своїй верхній поверхні, отвір з'єднаний (отвори з'єднані) з другим вентиляторним засобом для спрямування повітря в канал всередині корпусу Цей винахід відноситься до опалювальних агрегатів і, зокрема, до опалювальних агрегатів типу, призначеного для опалювання великих споруд, наприклад, складських приміщень, фабрик, ангарів ітп Опалювальні агрегати ВІДОМІ, зокрема, з Міжнародної заявки №W096/10720 А, з заявки Великобританії № 2145218 А-2, з заявок на Європейські патенти №№ 0408396 А, 0408397 А і 0410707 А Опалювальні агрегати, розкриті в заявці на Європейський патент №0408396 А, містять корпус, подовжену топкову трубу, пальник на одному КІНЦІ труби і вентилятор на іншому КІНЦІ труби для ВИТЯГУВАННЯ газоподібних продуктів згоряння через трубу Корпус відкритий на своєму нижньому КІНЦІ, щоб забезпечити можливість направлення променистої теплоти від топкової труби вниз від НАГРІВАЧА у напрямі до землі НА ДОДАТОК до забезпечення променистого опалювання розкритий в заявці на Європейський патент №0408396 А опалювальний агрегат, крім того, пристосований для забезпечення дуттьового повітряного опалювання Це досягається за допомогою створення повітроводу, який проходить по внутрішній стороні корпусу, так що повітря всередині нагрівається по мірі того, як воно проходить по повітроводу, при цьому ОТВОРИ у повітроводі забезпечують можливість виходу вниз нагрітого повітря Крім цього, на вентиляційному отворі частина повітря може бути відхилена відбивачами, так що повітря наштовхується безпосередньо на топкову трубу, тим самим забезпечуючи більш швидкий нагрів повітря до того, як воно проходить через нижню частину опалювального приладу у напрямі до землі Положення відбивачів можна змінювати таким чином, щоб відхиляти більше або менше повітря безпосередньо на топкову трубу і забезпечувати необхідний баланс між променистою теплотою і конвективною теплотою, випромінюваною опалювальним агрегатом Один наслідок безпосереднього направлення повітря на топкову трубу полягає втому, що воно охолоджує трубу, що може привести до втрати ефективності випромінювання і може, крім того, спричинити утворення кіптю і конденсату всередині топкової труби Додатковий потенційний недолік опалювального агрегату, розкритого в заявці на Європейський патент №0408396 А, полягає в тому, що є тільки один радіальний вентилятор на одному КІНЦІ опалювального агрегату і, отже, важко забезпечити, щоб випуск з опалювального агрегату нагрітого конвективного повітря, що підтримується вентилятором, залишався на корисному і постійному рівні по довжині опалювального агрегату, особливо в опалювальних агрегатах великої 4 14 Агрегат за п 13, в якому два або більше проміжних модулів розташовані між кінцевими модулями 15 Агрегат за пп 13 або 14, в якому модулі забезпечені втулками і/або гніздами, щоб забезпечити можливість з'єднання модулів один з одним довжини У даному винаході подолані вищезгадані труднощі за допомогою одного або декількох вентиляторів, розташованих на верхній частині корпусу опалювального агрегату і пристосованих для всмоктування зовнішнього повітря через корпус опалювального агрегату Щоб запобігти охолоджуванню повітря топкових труб і пов'язаним з цим труднощам, описаним вище, верхні поверхні труб оточені пластинами, що поглинають теплове випромінювання, або теплообмінниками, які нагріваються випромінюванням з верхніх половин труб Тому повітря, що направляється через опалювальний агрегат вентиляторами на верхній частині корпусу опалювального агрегату, нагрівається по мірі того, як воно приходить в зіткнення з теплообмінними пластинами до проходження через нижній кінець опалювального агрегату у напрямі до землі ВІДПОВІДНО, В першому аспекті винаходу передбачений опалювальний агрегат, здатний забезпечити як променисте опалювання, так і дуттьове повітряне опалювання простору під опалювальним агрегатом, і цей опалювальний агрегат містить корпус, внутрішня сторона якого виконана з порожниною, щоб утворити канал, в якому встановлена топкова труба, при цьому опалювальний агрегат має пальник, пов'язаний з першим кінцем труби, і перший вентиляторний засіб, пов'язаний з трубою, для переміщення газоподібних продуктів згоряння по трубі від першого кінця до другого и кінця, корпус має отвір на своїй верхній поверхні, отвір З'ЄДНАНИЙ з другим вентиляторним засобом для СПРЯМУВАННЯ повітря в канал всередині корпусу, і теплообмінну пластину, встановлену між трубою і отвором, при цьому теплообмінній пластині надана така форма, що вона оточує верхню поверхню труби з тим, щоб поглинати випромінювання від неї і виключити проникнення повітря з отвору безпосередньо на трубу, внаслідок чого повітря нагрівається теплообмінною пластиною до проходження вниз через нижній кінець каналу Виконана з порожниною внутрішня сторона корпусу може мати тільки одну топкову трубу, встановлену на ній, або вона може мати деяку КІЛЬКІСТЬ топкових труб, встановлених на ній, наприклад, дві, три або чотири топкові труби Коли є деяка КІЛЬКІСТЬ топкових труб, труби можна встановити, наприклад, в ряд У одному конкретному варіанті здійснення винаходу є тільки одна топкова труба Одна або кожна топкова труба може включати в себе два або більше колін, при цьому головне перше коліно з'єднане на одному КІНЦІ З пальником 54506 і з єднане на КІНЦІ, віддаленому від пальника, з одним або декількома зворотними колінами, яке або які, по суті, паралельно або паралельні головному першому коліну У одному переважному варіанті здійснення топкова труба включає в себе головне перше коліно і пару зворотних колін, кожне з яких пов'язане з першим головним коліном на КІНЦІ, віддаленому від пальника, при цьому два зворотних коліна розташовані по ту й іншу сторони від головного першого коліна При більш, ніж одному зворотному КОЛІНІ, головне перше коліно звичайно має велику площу в поперечному перерізу, ніж зворотні коліна Наприклад, коли є два зворотних коліна, об'єм головного першого коліна може бути приблизно в два рази більше об'єму окремих зворотних колін Зворотне коліно і кожне із зворотних колін може мати вентилятор, наприклад, радіальний вентилятор, прикріплений до нього, для витягнення газоподібних продуктів згоряння по головному першому коліну і в це або кожне зворотне коліно Другий вентиляторний засіб, переважно, містить вентилятор, встановлений НАГОРІ корпусу Другий вентиляторний засіб може містити деяку КІЛЬКІСТЬ вентиляторів, встановленихі в рознесених на відстань місцях вздовж верхньої частини корпусу Переважно вентилятори являють собою осьові вентилятори Повітря, що направляється другим вентиляторним засобом, звичайно являє собою повітря із зовнішньої сторони корпусу Переважно повітря, що всмоктується в корпус другим вентиляторним засобом, може заздалегідь нагріватися, наприклад, за допомогою пропускання його через теплообмінник, щоб вилучити теплоту з газів, що відходять, виникаючих в процесі горіння Це можна здійснити, наприклад, використовуючи врівноважену газовідвідну систему Корпус може включати в себе внутрішнє і зовнішнє покриття, при цьому внутрішнє покриття задає стінки каналу, а зовнішнє покриття задає верхню поверхню корпусу, при цьому проміжок між внутрішнім і ЗОВНІШНІМ покриттями, щонайменше, частково, заповнений теплоізоляційним матеріалом Теплоізоляційний матеріал являє собою, переважно, один з тих матеріалів, який здатний протистояти температурам, що перевищують 500°С, і особливо температурам, що перевищують 600°С Внутрішня поверхня каналу всередині корпусу, наприклад, внутрішнє покриття, переважно, являє собою відбиваючу поверхню з тим, щоб відбивати теплове випромінювання топкових труб в напрямі вниз або щоб відбивати будь-яке теплове випромінювання теплообмінних пластин зворотно на пластини Щоб підвищити відбиваючу здатність відбиваючих поверхонь каналу, відображаючи поверхні являють собою, переважно, поверхні, які оброблені з метою зниження пористості поверхні і шорсткості, а також поліпшення відбиття Наприклад, поверхні можуть бути виконані з анодованого алюмінію і, особливо, з кольорового анодованого алюмінію, більш переважно - з анодованого алюмінію золотистого кольору Анодований алюміній золотистого кольору розглядається заявником як особливо ефективний при відбитті випромінювання застосовна до опалювальних агрегатів згідно з даним винаходом Навпаки, нижня поверхня теплообмінної пластини і, переважно, також верхня поверхня є звичайно, по суті, не відбиваючими, і переважно можуть бути оброблені, щоб поліпшити їх властивості по поглинанню випромінювання Наприклад, нижню поверхню можна зачорнити Альтернативно або додатково, поверхні теплообмінників можна обробити з метою збільшення площі їх поверхні, наприклад, кульками або дробом, щоб створити лунки і ямки на поверхні Випромінювання, що випускається нагрітим тілом, пов'язане з температурою цього тіла залежністю, що виражається показовою функцією, і з цього слідує, що підвищену ефективність можна отримати від приладу радіаційного опалювання шляхом виконання його таким, щоб нагрівальний елемент, тобто топкова труба, був настільки гарячим, наскільки це можливе Однак, одним фактором, що обмежує ефективність опалювального агрегату, є утворення "гарячих точок" на поверхні опалювального агрегату, де полум'я приходить в безпосереднє зіткнення зі стінкою труби Якщо склад горючої суміші регулюється, щоб забезпечити найвищу робочу температуру, число і температура таких гарячих точок зростають, що згодом приводить до пошкодження елемента Щоб усунути цю проблему, топкову трубу можна забезпечити внутрішнім вкладишем, який проходить від кінця пальника труби вздовж внутрішньої сторони труби, в який подають горючу суміш, при цьому вкладиш має менший поперечний переріз, ніж топкова труба, і виконаний перфорованим Тому полум'я може утримуватися всередині вкладиша, а повітря подається з області між вкладишем і внутрішньою стінкою топкової труби, при цьому повітря може входити у вкладиш через перфорації Оскільки проблема утворення гарячих точок є більш серйозною на КІНЦІ, де подається горюча суміш, але є менше серйозною або незначною на віддаленому КІНЦІ подовженої топкової труби, відсутня необхідність, щоб вкладиш проходив по всій довжині топкової труби Дійсно, ДЛЯ зниження вартості і спрощення конструкції є переважним, щоб вкладиш був коротшим за трубу Вкладиш можна забезпечити розширеною частиною, яка виходить з топкової труби, і в яку подається горюча суміш Тим самим горюча суміш легше направляється у вкладиш, і можна залишити певний зазор між розширеною частиною і впускним отвором топкової труби, щоб дозволити повітрю входити в топкову трубу За допомогою вкладиша, оскільки полум'я утримується на відстані від стінки нагрівального елемента, температуру полум'я можна підвищити, що приводить до підвищеної ефективності Щоб підвищити ефективність опалювального агрегату, якщо це потрібно, повітря, що подається до пальника, можна до змішування заздалегідь нагріти шляхом направлення повітря, що пройшло топкову трубу Тим самим менше теплоти втрачається при нагріві вхідного повітря до температури полум'я, і ВІДПОВІДНО полум'я може функціонувати більш ефективно У іншому аспекті винаходу передбачений опалювальний агрегат, такий який описаний вище, але який виконаний у вигляді модулів і містить 54506 8 пару кінцевих модулів і один або декілька проміжлювального агрегату ВІДПОВІДНО ДО ОДНОГО варіанних модулів, при цьому кінцеві модулі і проміжні ту здійснення винаходу, модулі виконані з можливістю з'єднання один з фіг 2 - схематичне зображення знизу з простоодним для утворення опалювального агрегату, ровим розділенням деталей модульного опалюващонайменше, один з кінцевих модулів має пальльного агрегату по фіг 1, ник, встановлений в ньому, і, щонайменше, один з фіг 3 - схематичне зображення збоку з простокінцевих модулів має перший вентиляторний засіб, ровим розділенням деталей модульного опалюватакий як показане вище, встановлений в ньому, льного агрегату по фіг 1 і 2, причому один або кожний проміжний модуль фіг 4а і 4Ь - збільшені зображення кінцевого включає в себе проміжну ДІЛЯНКУ корпусу, що модуля з пальником і проміжного модуля опалюмає встановлену на собі проміжну частину топковального агрегату по фіг з 1 по 3, і вої труби і теплообмінну пластину, проміжна діляфіг 5 - вигляд в розрізі по лінії І - І на фіг 1 нка корпусу має отвір в своїй верхній поверхні, Опалювальний агрегат ВІДПОВІДНО ДО ОДНОГО отвір з'єднаний з другим вентиляторним засобом варіанту здійснення винаходу містить п'ять модудля направлення повітря в канал всередині корпулів, найближчий або кінцевий модуль 2 з пальнису ком, три проміжних модулі 4, 6 і 8 і периферичний кінцевий модуль 10 П'ять модулів пригнані один Опалювальний агрегат може мати тільки один до одного за допомогою замкових стикових з'єдпроміжний модуль або два або більш проміжних нань між втулковими конструкціями (показаними модулів, які можуть бути розташовані між найблина фіг 2, 3, 4а і 4Ь) і зв'язаними ГНІЗДОВИМИ жчим і периферійним кінцевими модулями Тому конструкціями (непоказаними) число проміжних модулів можна вибирати ВІДПОВІДНО до необхідної довжини опалювального агрегаЗчленований опалювальний агрегат містить ту корпус 20, що включає в себе внутрішні 22 і ЗОВНІШНІ 24 стінки з шарами ІЗОЛЯЦІЙНОГО матеріалу 26, Крім того, можна передбачити розділяючи моукладеного між ними Корпус підсилений за доподулі без вентиляторів, призначені для приміщення могою торцевих стінок 2', 2", 4', 4", 6', 6", 8', 8", 10', між проміжними модулями або між проміжними 10" чотирьох модулів Виконана з порожниною модулями і кінцевими модулями Розділяючи мовнутрішня сторона корпусу задає канал 28, в якодулі можуть включати в себе ділянку корпусу, що му підвішені три топкові труби ЗО, 32 і 34, пов'язані має встановлені на ньому частину топкової труби і колектором 36, який встановлений в периферичтеплообмінну пластину ному кінцевому модулі 10 У найближчому кінцеКінцеві модулі, проміжні модулі і всі розділяювому модулі 2 встановлений газовий пальник 40, чи модулі, переважно, забезпечені взаємодіючими який показаний схематично і може бути відомої конструкціями, що забезпечують можливість з'єдконструкції Газовий пальник може бути окремим нання модулів один з одним Наприклад, модуль пальником або може бути представлений деякою може бути забезпечений однією або декількома КІЛЬКІСТЮ пальників 3 випускних отворів газового конструкціями з втулок і/або гнізд для з'єднання пальника (газових пальників) газ випускається в зв'язаних конструкцій з гнізд або втулок на сусідніх найближчий кінець головної топкової труби 32 У модулях головній топковій трубі 32 розташовані одна або У одному варіанті здійснення один кінцевий дві перфоровані вкладні труби 42 При такій консмодуль може містити пальник, а інший кінцевий трукції повітря може протікати вздовж проміжку 44 модуль може містити перший вентиляторний засіб між ЗОВНІШНІМИ сторонами вкладних труб 42 і внуУ іншому варіанті здійснення опалювальний трішньою стінкою топкової труби 32, проходячи агрегат може мати деяку КІЛЬКІСТЬ окремих топкочерез отвори (непоказані) в стінках вкладних труб, вих труб, і один кінцевий модуль може містити, щоб живити полум'я по мірі того, як воно просуващонайменше, один пальник і, щонайменше, один ється вздовж вкладної труби 42 Таким шляхом перший вентиляторний засіб, а інший кінцевий досягається більш повне згоряння модуль може містити додаткове число пальників і перших вентиляторних засобів, при цьому сумарПо обох сторонах газового пальника 40 на не число пальників і перших вентиляторних засовнутрішній стороні найближчого кінцевого модуля бів відповідає числу топкових труб 2 встановлені радіальні вентилятори 48, які можуть бути звичайної конструкції Радіальні вентиУ ще одному варіанті здійснення один кінцелятори 48 прикріплені до поворотних труб ЗО і 34 вий модуль може містити, щонайменше, один паВІДПОВІДНО Поворотні труби ЗО і 34, які мають прильник і, щонайменше, один перший вентиляторний близно половинний об'єм головної топкової труби засіб, а інший кінцевий модуль - може утворювати 32, з'єднані з головною топковою трубою 32 на колектор, що з'єднує один з одним головні перші колекторі 36 Труби ЗО, 32 і 34 виготовлені зі сталі і топкові труби і поворотні труби, як це описане виможуть бути піддані поверхневій обробці для макще симізацм ефективності їх випромінювання Отже, модульний характер конструкції опалювальних агрегатів даного винаходу забезпечує Над кожною з топкових труб підвішені поглиможливість виготовлення великого сімейства опанаючі теплове випромінювання теплообмінні пласлювальних агрегатів різноманітних розмірів і контини 50, 52 і 54, причому так, що вони оточують фігурацій з відносно невеликого числа модулів верхні половини труб, які являють собою відкриту вниз ділянку каналу Теплообмінні пластини знаНижче винахід пояснений за допомогою посиходяться поруч з проміжками, щоб задати щілини лання на конкретні варіанти здійснення, показані 56, 58, 60 і 62 обмеженої ширини, значення яких на супроводжуючих кресленнях, на яких буде пояснене нижче Найбільш переважно, щоб фіг 1 - вигляд збоку в розрізі модульного опа 54506 10 вості повітрю входити в контакт з пластинами і витягувати теплоту з пластин Тому опалювальний агрегат створює як ефект променистого опалювання, так і підсилений вентиляторами ефект повітряного опалювання Шляхом розміщення теплообмінних пластин над топковими трубами теплота, яка в іншому випадку втрачається, вловлюється і направляється назад у напрямі до підлоги, при цьому ефективність, опалювального агрегату стає максимальною Крім того, шляхом екранування топкових труб від потоку повітря виключається небажане охолоджування труб, яке може знизити віддачу випромінювання трубами, а також може привести до неповного верхній СТІНЦІ ДІЛЬНИЦІ 20" корпусу згоряння Додаткова перевага підсиленої вентиляПід час роботи газ подається до пальника або торами конвекції полягає втому, що при и викоридо пальників 40, і горіння відбувається в головній станні витягується те повітря з шарів атмосфери топковій трубі 32 Продукти згоряння витягуються під дахом будівлі, яке, будучи нагрітим до деякої по головній топковій трубі 32, навколо колектора міри, підіймається до даху за допомогою звичай36 і назад по поворотних трубах ЗО, 34 з випуском них конвективних потоків Щоб додатково підвиза допомогою радіальних вентиляторів 48 на кінщити ефективність опалювального агрегату, вихіцях кожної поворотної труби Тому топкові труби дний з пальника газ можна пропустити через ще ЗО, 32, 34 нагріваються до температури між 300 і один теплообмінник (наприклад, через урівнова600°С, і при цій температурі теплота випромінюжену газовідвідну систему, непоказану), з'єднаний ється з поверхонь труб Теплота, що випромінюз впусканням повітря для осьових вентиляторів, ється з нижніх поверхонь труб, направляється до при цьому додатково здійснюється попередній землі для створення ефекту променистого опалюнагрів повітря до того, як воно направляється в вання корпус опалювального агрегату Неминуче, труба 32 буде більш гарячою, ніж поворотні труби ЗО і 34, а самі труби мають градіДодаткова вигідна особливість опалювальних єнт температури по довжині Однак, шляхом розагрегатів даного винаходу витікає з їх модульної ташування поворотних труб ЗО і 34, в основному, конструкції, яка дає можливість створювати опапаралельно головній топковій трубі 32 середня лювальні агрегати різноманітної довжини просто температура трьох труб підтримується, по суті, шляхом зміни числа проміжних модулів У варіанті постійною по довжині опалювального агрегату здійснення, показаному на кресленнях, опалюваТому сумарна віддача випромінювання є, по суті, льний агрегат має три проміжних модулі, але він постійною по його довжині також може мати тільки один або два модулі або навіть чотири або більше модулів За допомогою Тепловипромінювання з верхніх поверхонь з'єднувальної системи з втулок і гнізд окремі мотруб ЗО, 32, 34 вловлюється поглинаючими повердулі можна легко зібрати на МІСЦІ, при цьому грахнями теплообмінних пластин 50, 52, 54 Повітря, нично спрощуються проблеми транспортування, що проганяється через отвори 66 у верхніх стінках які в іншому випадку зумовлені дуже великим зби20" корпусу осьовими вентиляторами 64, прохоранням опалювальним агрегатів дить понад теплообмінними пластинами 50, 52, 54 і нагрівається до того, як виходить через щілини Легко зрозуміти, що різні модифікації і зміни 56, 58, 60, 62 обмеженої ширини між пластинами опалювального агрегату, показаного на кресленвниз у напрямі до підлоги, що знаходитеся далі нях, можна зробити без відступу від принципів, Призначення щілин обмеженої ширини між теплолежачих в основі винаходу, і що всі такі модифікаобмінними пластинами полягає втому, щоб в проції і зміни передбачаються охопленими цією заявсторі над пластинами створювався протитиск для кою забезпечення максимальної сприятливої можлитеплообмінні пластини 50, 52 і 54 були піддані обробці для підвищення їх здатності поглинати випромінювання Наприклад, вони можуть бути піддані чорнінню, принаймні, на їх внутрішніх сторонах, щоб максимізувати їх теплопоглинаючі властивості Альтернативно або додатково, вони можуть бути оброблені, наприклад, кульками або дробом, щоб збільшити площі їх поверхонь На верхніх ділянках 20" корпусів кожного з проміжних модулів встановлені осьові вентилятори 64, які показані схематично, але можуть бути звичайної конструкції Повітря, [до подається вентиляторами 64, направляється через отвори 66 у 54506 11 12 Фіг.З ФІГ.1 Б) Фіг.2 Фіг.4 13 54506 14
