Пристрій для завантаження сипучого вантажу в польову машину

Номер патенту: 85147

Опубліковано: 11.11.2013

Автор: Бойко Дмитро Олексійович

Завантажити PDF файл.

Формула / Реферат

1. Пристрій для завантаження сипучого вантажу в польову машину, що містить вантажопідйомний механізм з можливістю підйому та повороту з вантажем, контейнер для сипучих матеріалів з елементами сполучення з вантажопідйомним механізмом, що має корпус з випускним отвором та затвором, обладнаним елементами його відкривання та закривання, який відрізняється тим, що по гранях корпусу контейнера з внутрішньою вертикальною суцільною перегородкою закріплені опорні ніжки, нижня частина бокових стінок корпусу контейнера виконана з уклонами зі звуженням перерізу, та в нижній частині отвори кожного відділення об'єму корпусу контейнера перекриті шиберними затворами, під якими закріплені гнучкі еластичні труби, а прохідний переріз контейнера на початку звуження в кожному відділенні в напрямку переміщення сипучого вантажу перекритий сіткою.

2. Пристрій за. п. 1, який відрізняється тим, що сітка виконана з нержавіючої сталі або полімерного матеріалу.

3. Пристрій за пп. 1 та 2, який відрізняється тим, що розмір чарунок сітки вибраний в межах від 8 до 10 мм.

4. Пристрій за. п. 3, який відрізняється тим, що сітка виконана знімною.

5. Пристрій за. п. 1, який відрізняється тим, що довжина опорних ніжок забезпечує розташування шиберних затворів та місця під'єднання труб на висоті, що перевищує висоту бункерів польової машини.

6. Пристрій за. п. 1, який відрізняється тим, що загальна кришка шарнірно закріплена на корпусі контейнера.

7. Пристрій за. п. 1, який відрізняється тим, що на корпусі контейнера зверху на шарнірах, розташованих в зоні площини суцільної перегородки, закріплені стулки кришки, які незалежно перекривають верхню частину кожного відділення.

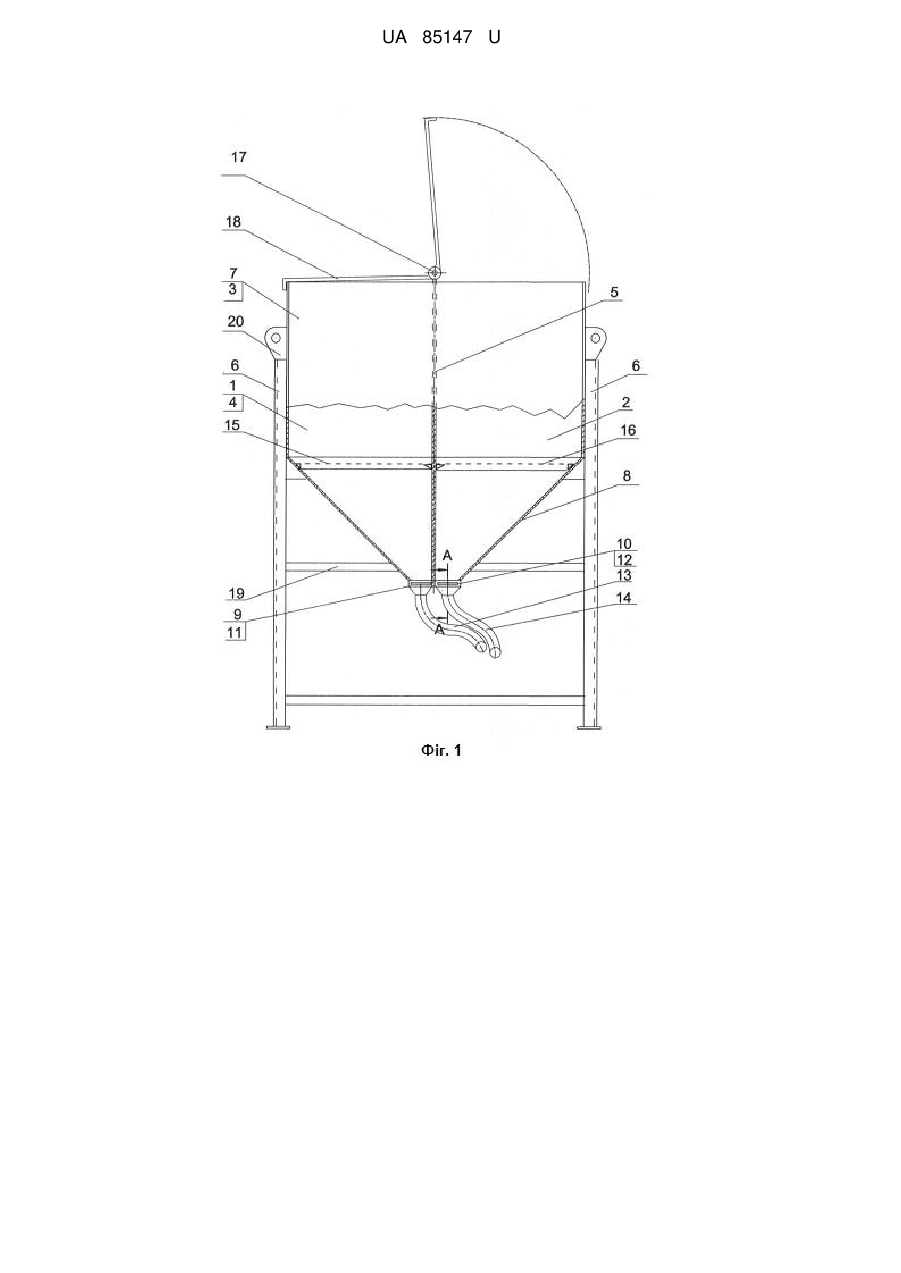

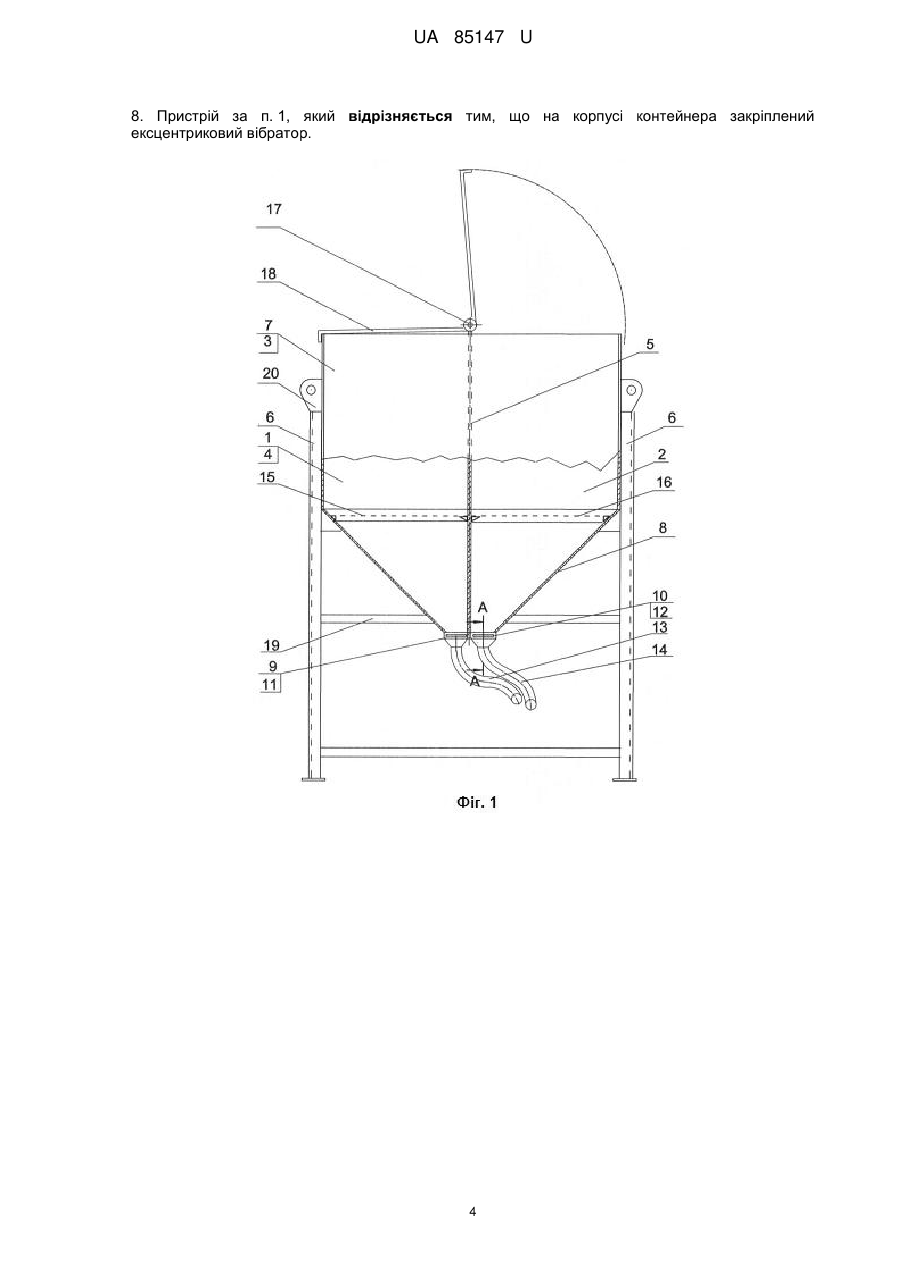

8. Пристрій за. п. 1, який відрізняється тим, що на корпусі контейнера закріплений ексцентриковий вібратор.

Текст

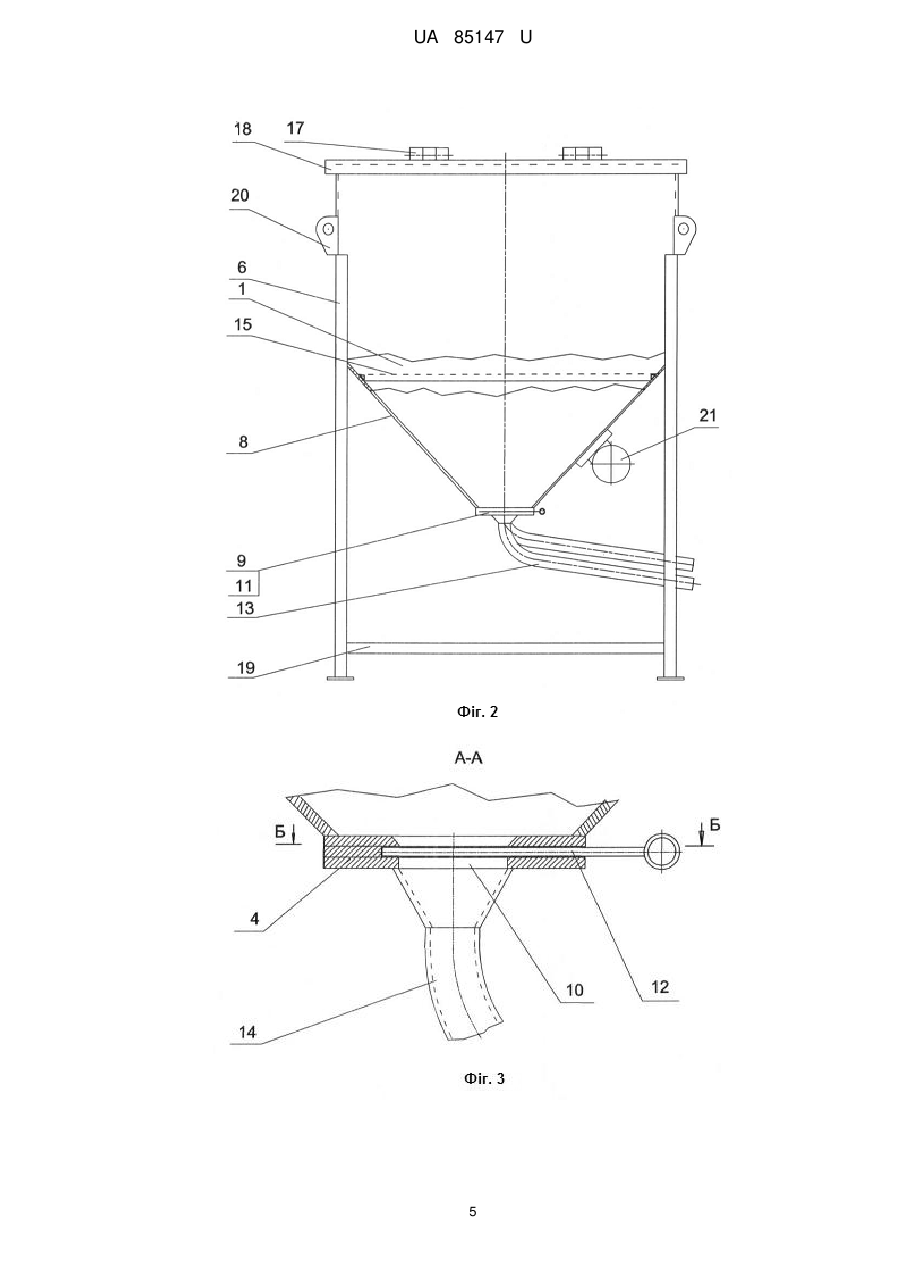

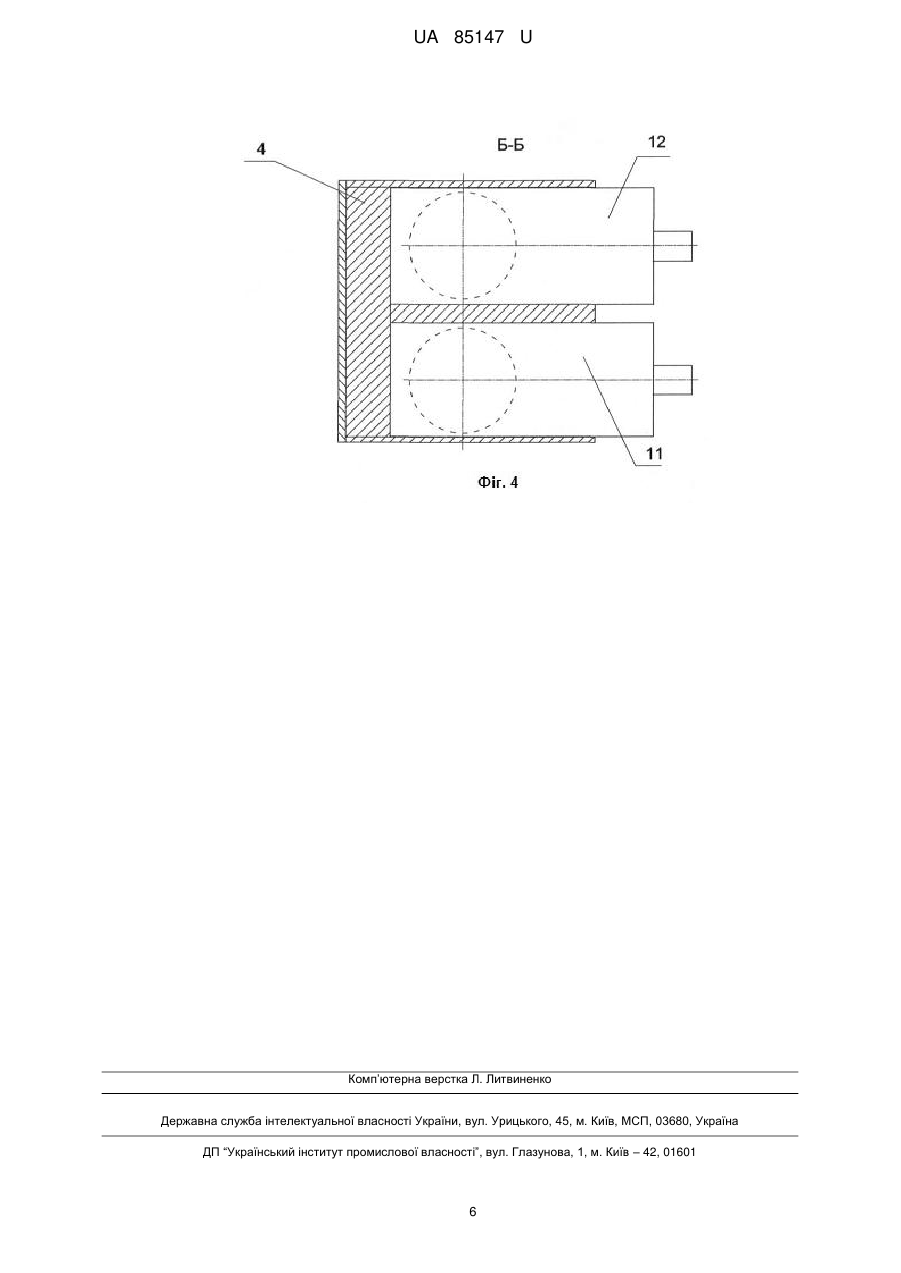

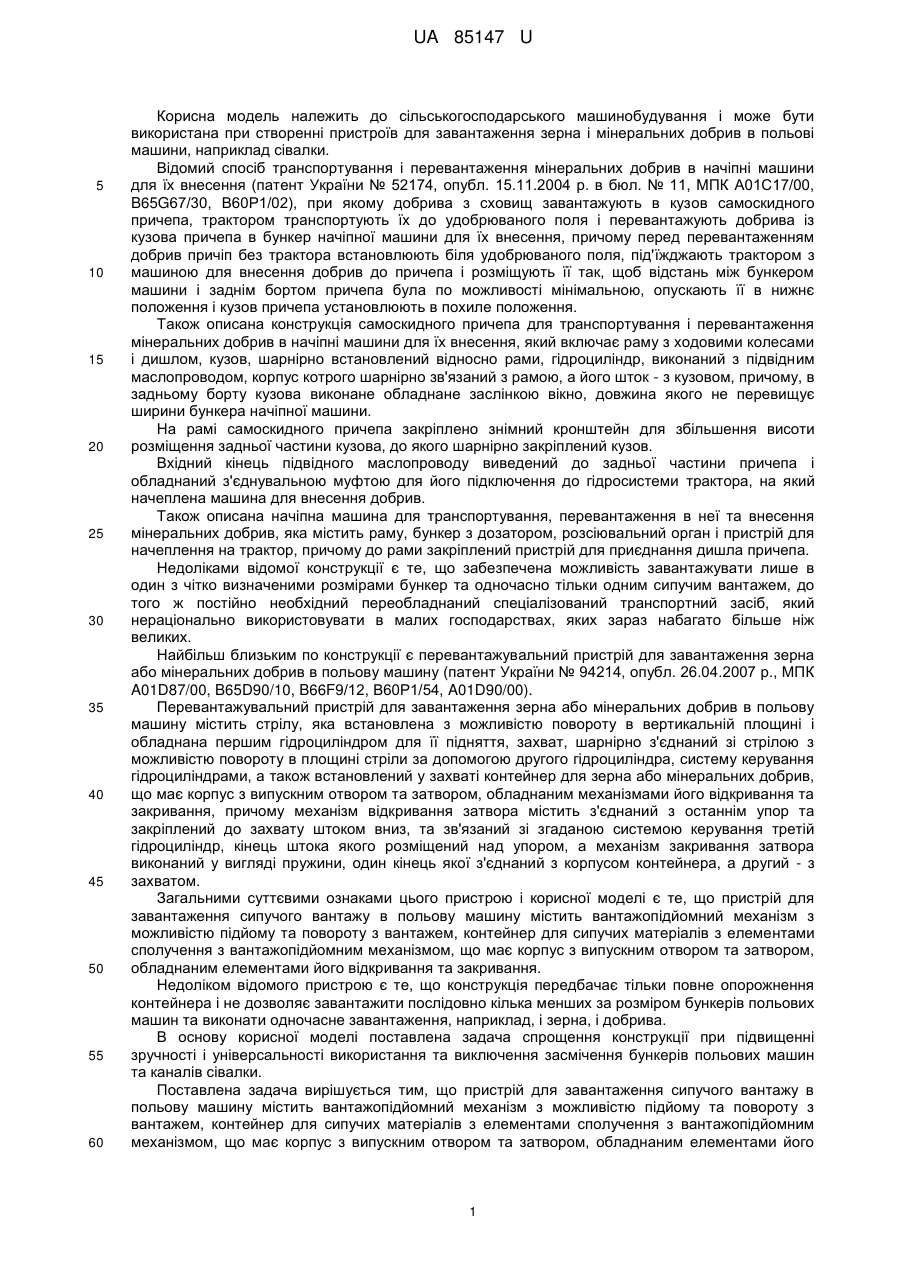

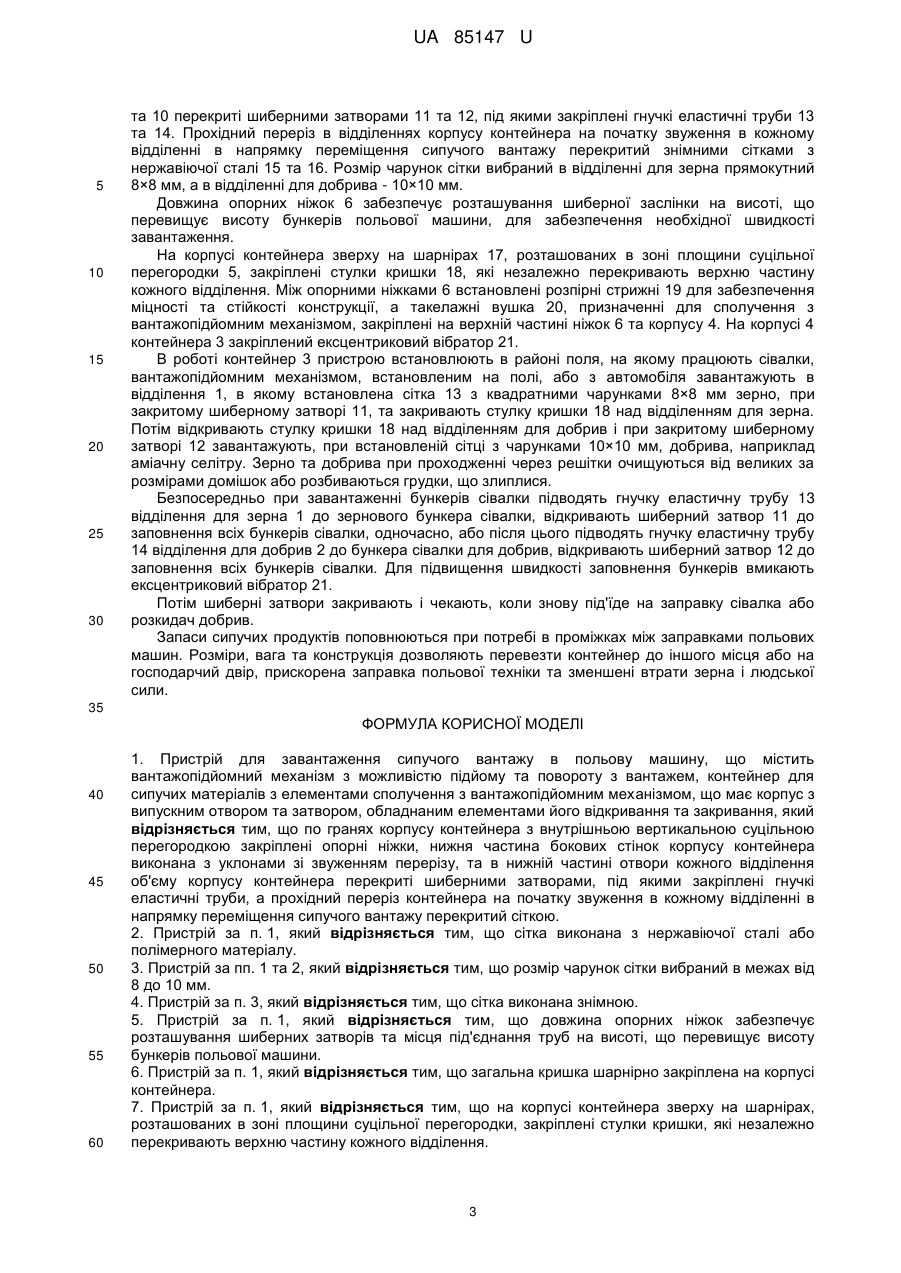

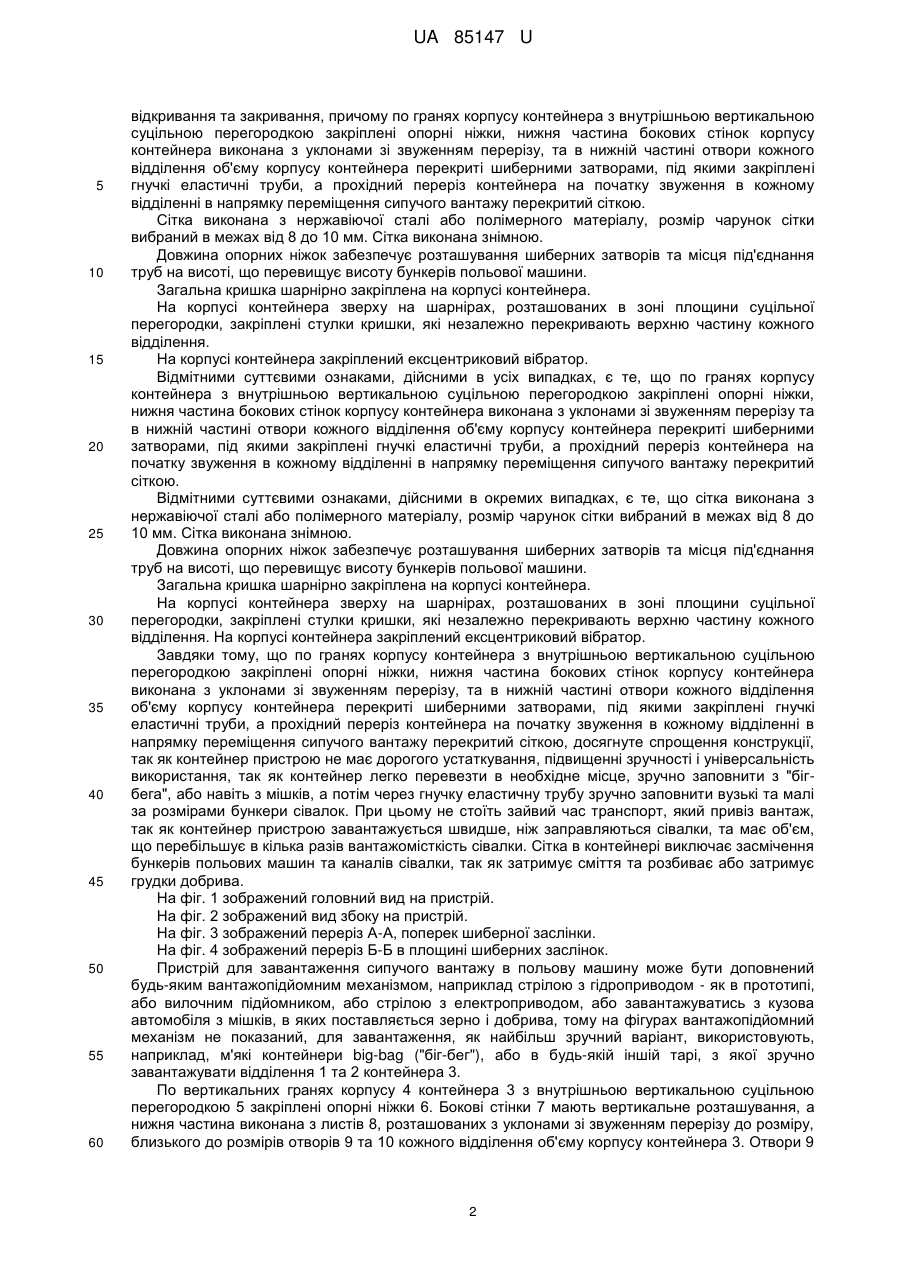

Реферат: UA 85147 U UA 85147 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування і може бути використана при створенні пристроїв для завантаження зерна і мінеральних добрив в польові машини, наприклад сівалки. Відомий спосіб транспортування і перевантаження мінеральних добрив в начіпні машини для їх внесення (патент України № 52174, опубл. 15.11.2004 р. в бюл. № 11, МПК А01С17/00, B65G67/30, В60Р1/02), при якому добрива з сховищ завантажують в кузов самоскидного причепа, трактором транспортують їх до удобрюваного поля і перевантажують добрива із кузова причепа в бункер начіпної машини для їх внесення, причому перед перевантаженням добрив причіп без трактора встановлюють біля удобрюваного поля, під'їжджають трактором з машиною для внесення добрив до причепа і розміщують її так, щоб відстань між бункером машини і заднім бортом причепа була по можливості мінімальною, опускають її в нижнє положення і кузов причепа установлюють в похиле положення. Також описана конструкція самоскидного причепа для транспортування і перевантаження мінеральних добрив в начіпні машини для їх внесення, який включає раму з ходовими колесами і дишлом, кузов, шарнірно встановлений відносно рами, гідроциліндр, виконаний з підвідним маслопроводом, корпус котрого шарнірно зв'язаний з рамою, а його шток - з кузовом, причому, в задньому борту кузова виконане обладнане заслінкою вікно, довжина якого не перевищує ширини бункера начіпної машини. На рамі самоскидного причепа закріплено знімний кронштейн для збільшення висоти розміщення задньої частини кузова, до якого шарнірно закріплений кузов. Вхідний кінець підвідного маслопроводу виведений до задньої частини причепа і обладнаний з'єднувальною муфтою для його підключення до гідросистеми трактора, на який начеплена машина для внесення добрив. Також описана начіпна машина для транспортування, перевантаження в неї та внесення мінеральних добрив, яка містить раму, бункер з дозатором, розсіювальний орган і пристрій для начеплення на трактор, причому до рами закріплений пристрій для приєднання дишла причепа. Недоліками відомої конструкції є те, що забезпечена можливість завантажувати лише в один з чітко визначеними розмірами бункер та одночасно тільки одним сипучим вантажем, до того ж постійно необхідний переобладнаний спеціалізований транспортний засіб, який нераціонально використовувати в малих господарствах, яких зараз набагато більше ніж великих. Найбільш близьким по конструкції є перевантажувальний пристрій для завантаження зерна або мінеральних добрив в польову машину (патент України № 94214, опубл. 26.04.2007 р., МПК A01D87/00, B65D90/10, B66F9/12, В60Р1/54, A01D90/00). Перевантажувальний пристрій для завантаження зерна або мінеральних добрив в польову машину містить стрілу, яка встановлена з можливістю повороту в вертикальній площині і обладнана першим гідроциліндром для її підняття, захват, шарнірно з'єднаний зі стрілою з можливістю повороту в площині стріли за допомогою другого гідроциліндра, систему керування гідроциліндрами, а також встановлений у захваті контейнер для зерна або мінеральних добрив, що має корпус з випускним отвором та затвором, обладнаним механізмами його відкривання та закривання, причому механізм відкривання затвора містить з'єднаний з останнім упор та закріплений до захвату штоком вниз, та зв'язаний зі згаданою системою керування третій гідроциліндр, кінець штока якого розміщений над упором, а механізм закривання затвора виконаний у вигляді пружини, один кінець якої з'єднаний з корпусом контейнера, а другий - з захватом. Загальними суттєвими ознаками цього пристрою і корисної моделі є те, що пристрій для завантаження сипучого вантажу в польову машину містить вантажопідйомний механізм з можливістю підйому та повороту з вантажем, контейнер для сипучих матеріалів з елементами сполучення з вантажопідйомним механізмом, що має корпус з випускним отвором та затвором, обладнаним елементами його відкривання та закривання. Недоліком відомого пристрою є те, що конструкція передбачає тільки повне опорожнення контейнера і не дозволяє завантажити послідовно кілька менших за розміром бункерів польових машин та виконати одночасне завантаження, наприклад, і зерна, і добрива. В основу корисної моделі поставлена задача спрощення конструкції при підвищенні зручності і універсальності використання та виключення засмічення бункерів польових машин та каналів сівалки. Поставлена задача вирішується тим, що пристрій для завантаження сипучого вантажу в польову машину містить вантажопідйомний механізм з можливістю підйому та повороту з вантажем, контейнер для сипучих матеріалів з елементами сполучення з вантажопідйомним механізмом, що має корпус з випускним отвором та затвором, обладнаним елементами його 1 UA 85147 U 5 10 15 20 25 30 35 40 45 50 55 60 відкривання та закривання, причому по гранях корпусу контейнера з внутрішньою вертикальною суцільною перегородкою закріплені опорні ніжки, нижня частина бокових стінок корпусу контейнера виконана з уклонами зі звуженням перерізу, та в нижній частині отвори кожного відділення об'єму корпусу контейнера перекриті шиберними затворами, під якими закріплені гнучкі еластичні труби, а прохідний переріз контейнера на початку звуження в кожному відділенні в напрямку переміщення сипучого вантажу перекритий сіткою. Сітка виконана з нержавіючої сталі або полімерного матеріалу, розмір чарунок сітки вибраний в межах від 8 до 10 мм. Сітка виконана знімною. Довжина опорних ніжок забезпечує розташування шиберних затворів та місця під'єднання труб на висоті, що перевищує висоту бункерів польової машини. Загальна кришка шарнірно закріплена на корпусі контейнера. На корпусі контейнера зверху на шарнірах, розташованих в зоні площини суцільної перегородки, закріплені стулки кришки, які незалежно перекривають верхню частину кожного відділення. На корпусі контейнера закріплений ексцентриковий вібратор. Відмітними суттєвими ознаками, дійсними в усіх випадках, є те, що по гранях корпусу контейнера з внутрішньою вертикальною суцільною перегородкою закріплені опорні ніжки, нижня частина бокових стінок корпусу контейнера виконана з уклонами зі звуженням перерізу та в нижній частині отвори кожного відділення об'єму корпусу контейнера перекриті шиберними затворами, під якими закріплені гнучкі еластичні труби, а прохідний переріз контейнера на початку звуження в кожному відділенні в напрямку переміщення сипучого вантажу перекритий сіткою. Відмітними суттєвими ознаками, дійсними в окремих випадках, є те, що сітка виконана з нержавіючої сталі або полімерного матеріалу, розмір чарунок сітки вибраний в межах від 8 до 10 мм. Сітка виконана знімною. Довжина опорних ніжок забезпечує розташування шиберних затворів та місця під'єднання труб на висоті, що перевищує висоту бункерів польової машини. Загальна кришка шарнірно закріплена на корпусі контейнера. На корпусі контейнера зверху на шарнірах, розташованих в зоні площини суцільної перегородки, закріплені стулки кришки, які незалежно перекривають верхню частину кожного відділення. На корпусі контейнера закріплений ексцентриковий вібратор. Завдяки тому, що по гранях корпусу контейнера з внутрішньою вертикальною суцільною перегородкою закріплені опорні ніжки, нижня частина бокових стінок корпусу контейнера виконана з уклонами зі звуженням перерізу, та в нижній частині отвори кожного відділення об'єму корпусу контейнера перекриті шиберними затворами, під якими закріплені гнучкі еластичні труби, а прохідний переріз контейнера на початку звуження в кожному відділенні в напрямку переміщення сипучого вантажу перекритий сіткою, досягнуте спрощення конструкції, так як контейнер пристрою не має дорогого устаткування, підвищенні зручності і універсальність використання, так як контейнер легко перевезти в необхідне місце, зручно заповнити з "бігбега", або навіть з мішків, а потім через гнучку еластичну трубу зручно заповнити вузькі та малі за розмірами бункери сівалок. При цьому не стоїть зайвий час транспорт, який привіз вантаж, так як контейнер пристрою завантажується швидше, ніж заправляються сівалки, та має об'єм, що перебільшує в кілька разів вантажомісткість сівалки. Сітка в контейнері виключає засмічення бункерів польових машин та каналів сівалки, так як затримує сміття та розбиває або затримує грудки добрива. На фіг. 1 зображений головний вид на пристрій. На фіг. 2 зображений вид збоку на пристрій. На фіг. 3 зображений переріз А-А, поперек шиберної заслінки. На фіг. 4 зображений переріз Б-Б в площині шиберних заслінок. Пристрій для завантаження сипучого вантажу в польову машину може бути доповнений будь-яким вантажопідйомним механізмом, наприклад стрілою з гідроприводом - як в прототипі, або вилочним підйомником, або стрілою з електроприводом, або завантажуватись з кузова автомобіля з мішків, в яких поставляється зерно і добрива, тому на фігурах вантажопідйомний механізм не показаний, для завантаження, як найбільш зручний варіант, використовують, наприклад, м'які контейнери big-bag ("біг-бег"), або в будь-якій іншій тарі, з якої зручно завантажувати відділення 1 та 2 контейнера 3. По вертикальних гранях корпусу 4 контейнера 3 з внутрішньою вертикальною суцільною перегородкою 5 закріплені опорні ніжки 6. Бокові стінки 7 мають вертикальне розташування, а нижня частина виконана з листів 8, розташованих з уклонами зі звуженням перерізу до розміру, близького до розмірів отворів 9 та 10 кожного відділення об'єму корпусу контейнера 3. Отвори 9 2 UA 85147 U 5 10 15 20 25 30 та 10 перекриті шиберними затворами 11 та 12, під якими закріплені гнучкі еластичні труби 13 та 14. Прохідний переріз в відділеннях корпусу контейнера на початку звуження в кожному відділенні в напрямку переміщення сипучого вантажу перекритий знімними сітками з нержавіючої сталі 15 та 16. Розмір чарунок сітки вибраний в відділенні для зерна прямокутний 8×8 мм, а в відділенні для добрива - 10×10 мм. Довжина опорних ніжок 6 забезпечує розташування шиберної заслінки на висоті, що перевищує висоту бункерів польової машини, для забезпечення необхідної швидкості завантаження. На корпусі контейнера зверху на шарнірах 17, розташованих в зоні площини суцільної перегородки 5, закріплені стулки кришки 18, які незалежно перекривають верхню частину кожного відділення. Між опорними ніжками 6 встановлені розпірні стрижні 19 для забезпечення міцності та стійкості конструкції, а такелажні вушка 20, призначенні для сполучення з вантажопідйомним механізмом, закріплені на верхній частині ніжок 6 та корпусу 4. На корпусі 4 контейнера 3 закріплений ексцентриковий вібратор 21. В роботі контейнер 3 пристрою встановлюють в районі поля, на якому працюють сівалки, вантажопідйомним механізмом, встановленим на полі, або з автомобіля завантажують в відділення 1, в якому встановлена сітка 13 з квадратними чарунками 8×8 мм зерно, при закритому шиберному затворі 11, та закривають стулку кришки 18 над відділенням для зерна. Потім відкривають стулку кришки 18 над відділенням для добрив і при закритому шиберному затворі 12 завантажують, при встановленій сітці з чарунками 10×10 мм, добрива, наприклад аміачну селітру. Зерно та добрива при проходженні через решітки очищуються від великих за розмірами домішок або розбиваються грудки, що злиплися. Безпосередньо при завантаженні бункерів сівалки підводять гнучку еластичну трубу 13 відділення для зерна 1 до зернового бункера сівалки, відкривають шиберний затвор 11 до заповнення всіх бункерів сівалки, одночасно, або після цього підводять гнучку еластичну трубу 14 відділення для добрив 2 до бункера сівалки для добрив, відкривають шиберний затвор 12 до заповнення всіх бункерів сівалки. Для підвищення швидкості заповнення бункерів вмикають ексцентриковий вібратор 21. Потім шиберні затвори закривають і чекають, коли знову під'їде на заправку сівалка або розкидач добрив. Запаси сипучих продуктів поповнюються при потребі в проміжках між заправками польових машин. Розміри, вага та конструкція дозволяють перевезти контейнер до іншого місця або на господарчий двір, прискорена заправка польової техніки та зменшені втрати зерна і людської сили. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 60 1. Пристрій для завантаження сипучого вантажу в польову машину, що містить вантажопідйомний механізм з можливістю підйому та повороту з вантажем, контейнер для сипучих матеріалів з елементами сполучення з вантажопідйомним механізмом, що має корпус з випускним отвором та затвором, обладнаним елементами його відкривання та закривання, який відрізняється тим, що по гранях корпусу контейнера з внутрішньою вертикальною суцільною перегородкою закріплені опорні ніжки, нижня частина бокових стінок корпусу контейнера виконана з уклонами зі звуженням перерізу, та в нижній частині отвори кожного відділення об'єму корпусу контейнера перекриті шиберними затворами, під якими закріплені гнучкі еластичні труби, а прохідний переріз контейнера на початку звуження в кожному відділенні в напрямку переміщення сипучого вантажу перекритий сіткою. 2. Пристрій за п. 1, який відрізняється тим, що сітка виконана з нержавіючої сталі або полімерного матеріалу. 3. Пристрій за пп. 1 та 2, який відрізняється тим, що розмір чарунок сітки вибраний в межах від 8 до 10 мм. 4. Пристрій за п. 3, який відрізняється тим, що сітка виконана знімною. 5. Пристрій за п. 1, який відрізняється тим, що довжина опорних ніжок забезпечує розташування шиберних затворів та місця під'єднання труб на висоті, що перевищує висоту бункерів польової машини. 6. Пристрій за п. 1, який відрізняється тим, що загальна кришка шарнірно закріплена на корпусі контейнера. 7. Пристрій за п. 1, який відрізняється тим, що на корпусі контейнера зверху на шарнірах, розташованих в зоні площини суцільної перегородки, закріплені стулки кришки, які незалежно перекривають верхню частину кожного відділення. 3 UA 85147 U 8. Пристрій за п. 1, який відрізняється тим, що на корпусі контейнера закріплений ексцентриковий вібратор. 4 UA 85147 U 5 UA 85147 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6

Дивитися

Додаткова інформація

Автори англійською

Boiko Dmytro Oleksiiovych

Автори російською

Бойко Дмитрий Алексеевич

МПК / Мітки

МПК: A01C 7/00

Мітки: завантаження, пристрій, сипучого, вантажу, машину, польову
