Робочий орган для підґрунтового внесення рідких добрив

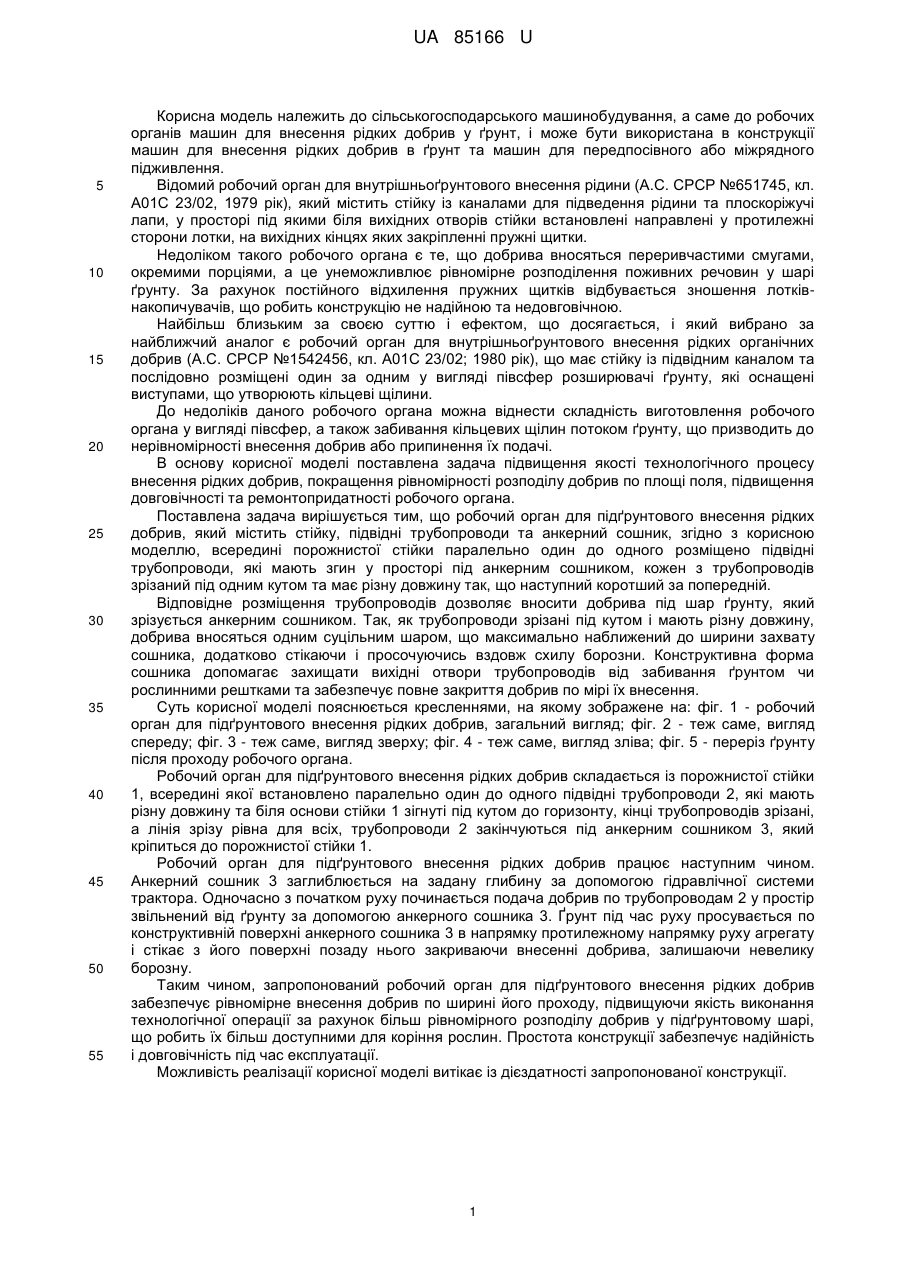

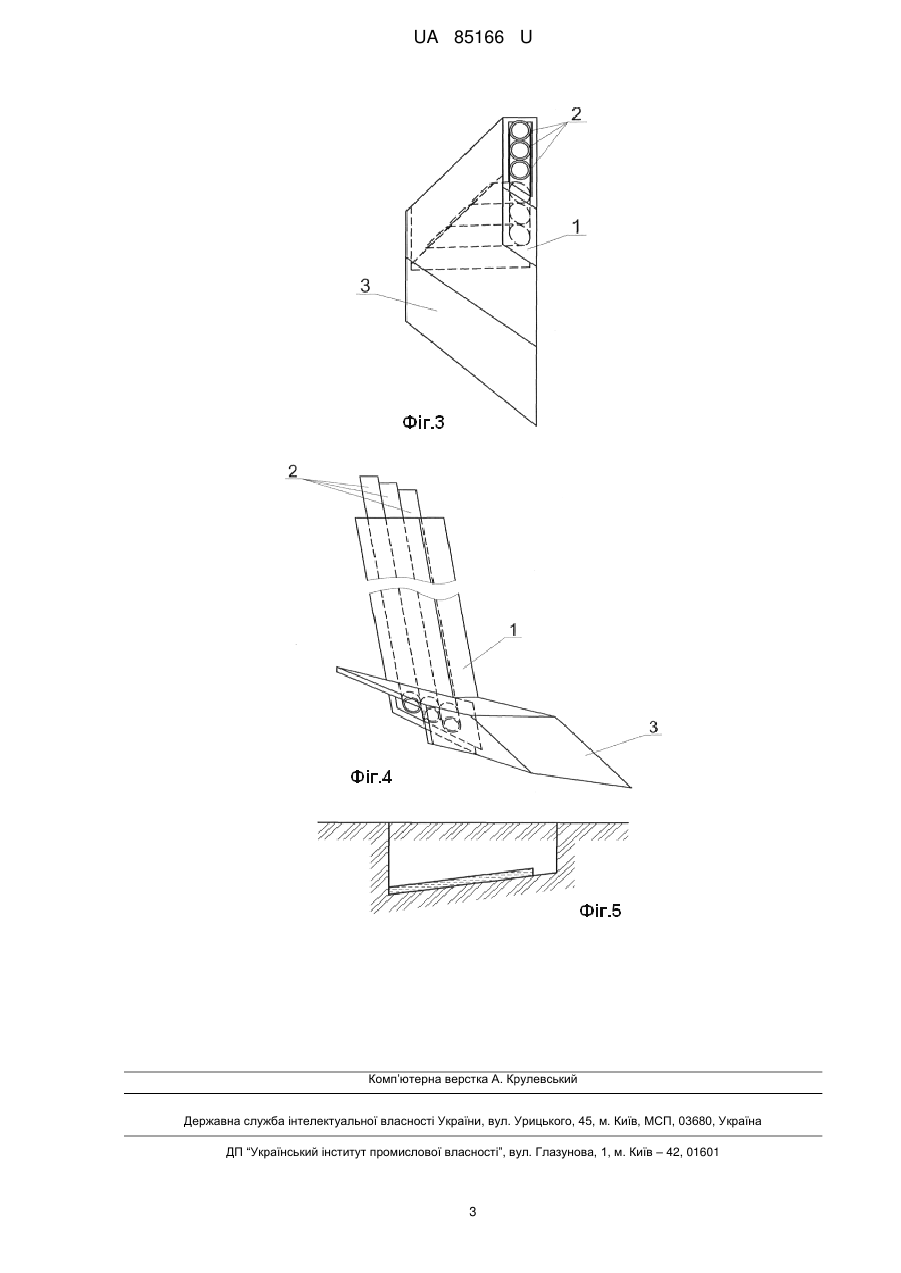

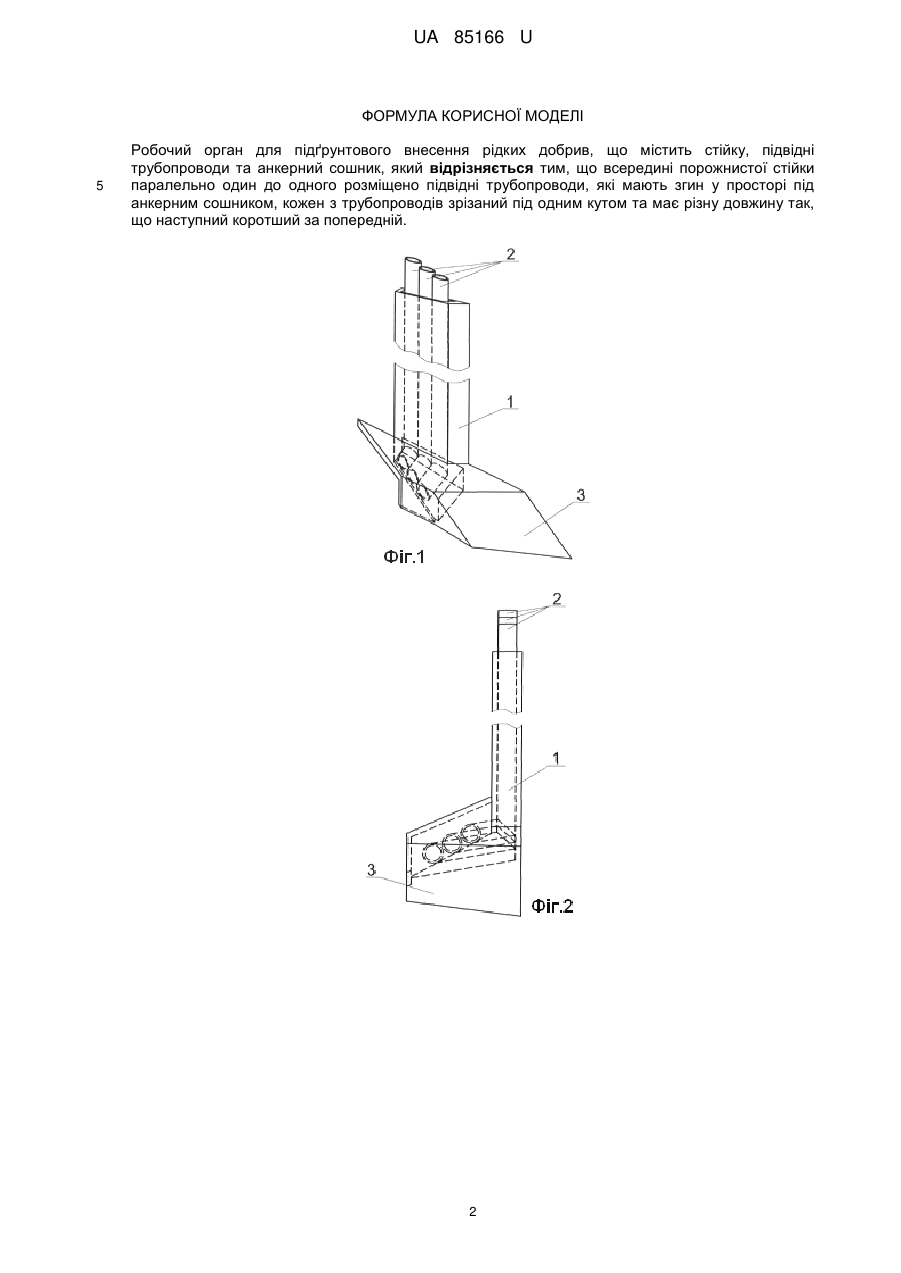

Реферат: UA 85166 U UA 85166 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до робочих органів машин для внесення рідких добрив у ґрунт, і може бути використана в конструкції машин для внесення рідких добрив в ґрунт та машин для передпосівного або міжрядного підживлення. Відомий робочий орган для внутрішньоґрунтового внесення рідини (А.С. СРСР №651745, кл. А01С 23/02, 1979 рік), який містить стійку із каналами для підведення рідини та плоскоріжучі лапи, у просторі під якими біля вихідних отворів стійки встановлені направлені у протилежні сторони лотки, на вихідних кінцях яких закріпленні пружні щитки. Недоліком такого робочого органа є те, що добрива вносяться переривчастими смугами, окремими порціями, а це унеможливлює рівномірне розподілення поживних речовин у шарі ґрунту. За рахунок постійного відхилення пружних щитків відбувається зношення лотківнакопичувачів, що робить конструкцію не надійною та недовговічною. Найбільш близьким за своєю суттю і ефектом, що досягається, і який вибрано за найближчий аналог є робочий орган для внутрішньоґрунтового внесення рідких органічних добрив (А.С. СРСР №1542456, кл. А01С 23/02; 1980 рік), що має стійку із підвідним каналом та послідовно розміщені один за одним у вигляді півсфер розширювачі ґрунту, які оснащені виступами, що утворюють кільцеві щілини. До недоліків даного робочого органа можна віднести складність виготовлення робочого органа у вигляді півсфер, а також забивання кільцевих щілин потоком ґрунту, що призводить до нерівномірності внесення добрив або припинення їх подачі. В основу корисної моделі поставлена задача підвищення якості технологічного процесу внесення рідких добрив, покращення рівномірності розподілу добрив по площі поля, підвищення довговічності та ремонтопридатності робочого органа. Поставлена задача вирішується тим, що робочий орган для підґрунтового внесення рідких добрив, який містить стійку, підвідні трубопроводи та анкерний сошник, згідно з корисною моделлю, всередині порожнистої стійки паралельно один до одного розміщено підвідні трубопроводи, які мають згин у просторі під анкерним сошником, кожен з трубопроводів зрізаний під одним кутом та має різну довжину так, що наступний коротший за попередній. Відповідне розміщення трубопроводів дозволяє вносити добрива під шар ґрунту, який зрізується анкерним сошником. Так, як трубопроводи зрізані під кутом і мають різну довжину, добрива вносяться одним суцільним шаром, що максимально наближений до ширини захвату сошника, додатково стікаючи і просочуючись вздовж схилу борозни. Конструктивна форма сошника допомагає захищати вихідні отвори трубопроводів від забивання ґрунтом чи рослинними рештками та забезпечує повне закриття добрив по мірі їх внесення. Суть корисної моделі пояснюється кресленнями, на якому зображене на: фіг. 1 - робочий орган для підґрунтового внесення рідких добрив, загальний вигляд; фіг. 2 - теж саме, вигляд спереду; фіг. 3 - теж саме, вигляд зверху; фіг. 4 - теж саме, вигляд зліва; фіг. 5 - переріз ґрунту після проходу робочого органа. Робочий орган для підґрунтового внесення рідких добрив складається із порожнистої стійки 1, всередині якої встановлено паралельно один до одного підвідні трубопроводи 2, які мають різну довжину та біля основи стійки 1 зігнуті під кутом до горизонту, кінці трубопроводів зрізані, а лінія зрізу рівна для всіх, трубопроводи 2 закінчуються під анкерним сошником 3, який кріпиться до порожнистої стійки 1. Робочий орган для підґрунтового внесення рідких добрив працює наступним чином. Анкерний сошник 3 заглиблюється на задану глибину за допомогою гідравлічної системи трактора. Одночасно з початком руху починається подача добрив по трубопроводам 2 у простір звільнений від ґрунту за допомогою анкерного сошника 3. Ґрунт під час руху просувається по конструктивній поверхні анкерного сошника 3 в напрямку протилежному напрямку руху агрегату і стікає з його поверхні позаду нього закриваючи внесенні добрива, залишаючи невелику борозну. Таким чином, запропонований робочий орган для підґрунтового внесення рідких добрив забезпечує рівномірне внесення добрив по ширині його проходу, підвищуючи якість виконання технологічної операції за рахунок більш рівномірного розподілу добрив у підґрунтовому шарі, що робить їх більш доступними для коріння рослин. Простота конструкції забезпечує надійність і довговічність під час експлуатації. Можливість реалізації корисної моделі витікає із дієздатностізапропонованої конструкції. 1 UA 85166 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Робочий орган для підґрунтового внесення рідких добрив, що містить стійку, підвідні трубопроводи та анкерний сошник, який відрізняється тим, що всередині порожнистої стійки паралельно один до одного розміщено підвідні трубопроводи, які мають згин у просторі під анкерним сошником, кожен з трубопроводів зрізаний під одним кутом та має різну довжину так, що наступний коротший за попередній. 2 UA 85166 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
