Вузол з’єднання редуктора з порталом в очисному комбайні для тонких пластів

Номер патенту: 85366

Опубліковано: 11.11.2013

Автор: Кочергін Дмитро Костянтинович

Завантажити PDF файл.

Формула / Реферат

1. Вузол з'єднання редуктора з порталом в очисному комбайні для тонких пластів, що містить вушка порталу, вушко редуктора і вертикальну з'єднувальну вісь, який відрізняється тим, що вертикальна з'єднувальна вісь виконана розбірною з отворами і каналами під мастило.

2. Вузол з'єднання редуктора з порталом в очисному комбайні для тонких пластів за п. 1, який відрізняється тим, що розбірна вісь має знімну шляпку.

Текст

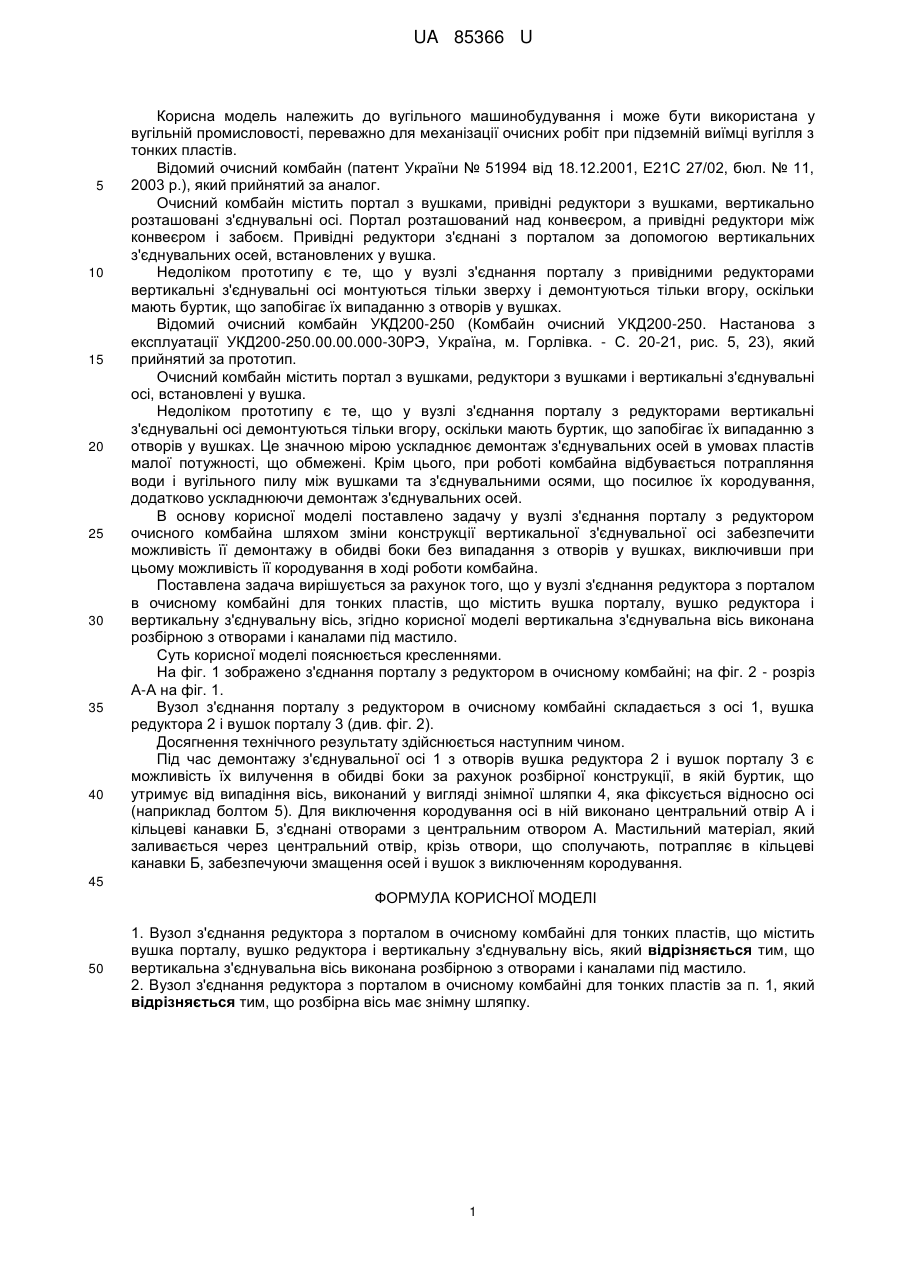

Реферат: UA 85366 U UA 85366 U 5 10 15 20 25 30 35 40 Корисна модель належить до вугільного машинобудування і може бути використана у вугільній промисловості, переважно для механізації очисних робіт при підземній виїмці вугілля з тонких пластів. Відомий очисний комбайн (патент України № 51994 від 18.12.2001, Е21С 27/02, бюл. № 11, 2003 p.), який прийнятий за аналог. Очисний комбайн містить портал з вушками, привідні редуктори з вушками, вертикально розташовані з'єднувальні осі. Портал розташований над конвеєром, а привідні редуктори між конвеєром і забоєм. Привідні редуктори з'єднані з порталом за допомогою вертикальних з'єднувальних осей, встановлених у вушка. Недоліком прототипу є те, що у вузлі з'єднання порталу з привідними редукторами вертикальні з'єднувальні осі монтуються тільки зверху і демонтуються тільки вгору, оскільки мають буртик, що запобігає їх випаданню з отворів у вушках. Відомий очисний комбайн УКД200-250 (Комбайн очисний УКД200-250. Настанова з експлуатації УКД200-250.00.00.000-30РЭ, Україна, м. Горлівка. - С. 20-21, рис. 5, 23), який прийнятий за прототип. Очисний комбайн містить портал з вушками, редуктори з вушками і вертикальні з'єднувальні осі, встановлені у вушка. Недоліком прототипу є те, що у вузлі з'єднання порталу з редукторами вертикальні з'єднувальні осі демонтуються тільки вгору, оскільки мають буртик, що запобігає їх випаданню з отворів у вушках. Це значною мірою ускладнює демонтаж з'єднувальних осей в умовах пластів малої потужності, що обмежені. Крім цього, при роботі комбайна відбувається потрапляння води і вугільного пилу між вушками та з'єднувальними осями, що посилює їх кородування, додатково ускладнюючи демонтаж з'єднувальних осей. В основу корисної моделі поставлено задачу у вузлі з'єднання порталу з редуктором очисного комбайна шляхом зміни конструкції вертикальної з'єднувальної осі забезпечити можливість її демонтажу в обидві боки без випадання з отворів у вушках, виключивши при цьому можливість її кородування в ході роботи комбайна. Поставлена задача вирішується за рахунок того, що у вузлі з'єднання редуктора з порталом в очисному комбайні для тонких пластів, що містить вушка порталу, вушко редуктора і вертикальну з'єднувальну вісь, згідно корисної моделі вертикальна з'єднувальна вісь виконана розбірною з отворами і каналами під мастило. Суть корисної моделі пояснюється кресленнями. На фіг. 1 зображено з'єднання порталу з редуктором в очисному комбайні; на фіг. 2 - розріз А-А на фіг. 1. Вузол з'єднання порталу з редуктором в очисному комбайні складається з осі 1, вушка редуктора 2 і вушок порталу 3 (див. фіг. 2). Досягнення технічного результату здійснюється наступним чином. Під час демонтажу з'єднувальної осі 1 з отворів вушка редуктора 2 і вушок порталу 3 є можливість їх вилучення в обидві боки за рахунок розбірної конструкції, в якій буртик, що утримує від випадіння вісь, виконаний у вигляді знімної шляпки 4, яка фіксується відносно осі (наприклад болтом 5). Для виключення кородування осі в ній виконано центральний отвір А і кільцеві канавки Б, з'єднані отворами з центральним отвором А. Мастильний матеріал, який заливається через центральний отвір, крізь отвори, що сполучають, потрапляє в кільцеві канавки Б, забезпечуючи змащення осей і вушок з виключенням кородування. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 1. Вузол з'єднання редуктора з порталом в очисному комбайні для тонких пластів, що містить вушка порталу, вушко редуктора і вертикальну з'єднувальну вісь, який відрізняється тим, що вертикальна з'єднувальна вісь виконана розбірною з отворами і каналами під мастило. 2. Вузол з'єднання редуктора з порталом в очисному комбайні для тонких пластів за п. 1, який відрізняється тим, що розбірна вісь має знімну шляпку. 1 UA 85366 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

МПК / Мітки

МПК: E21C 27/02

Мітки: з'єднання, вузол, порталом, очисному, тонких, пластів, комбайні, редуктора
