Стрижневий млин для сухого подрібнювання матеріалів

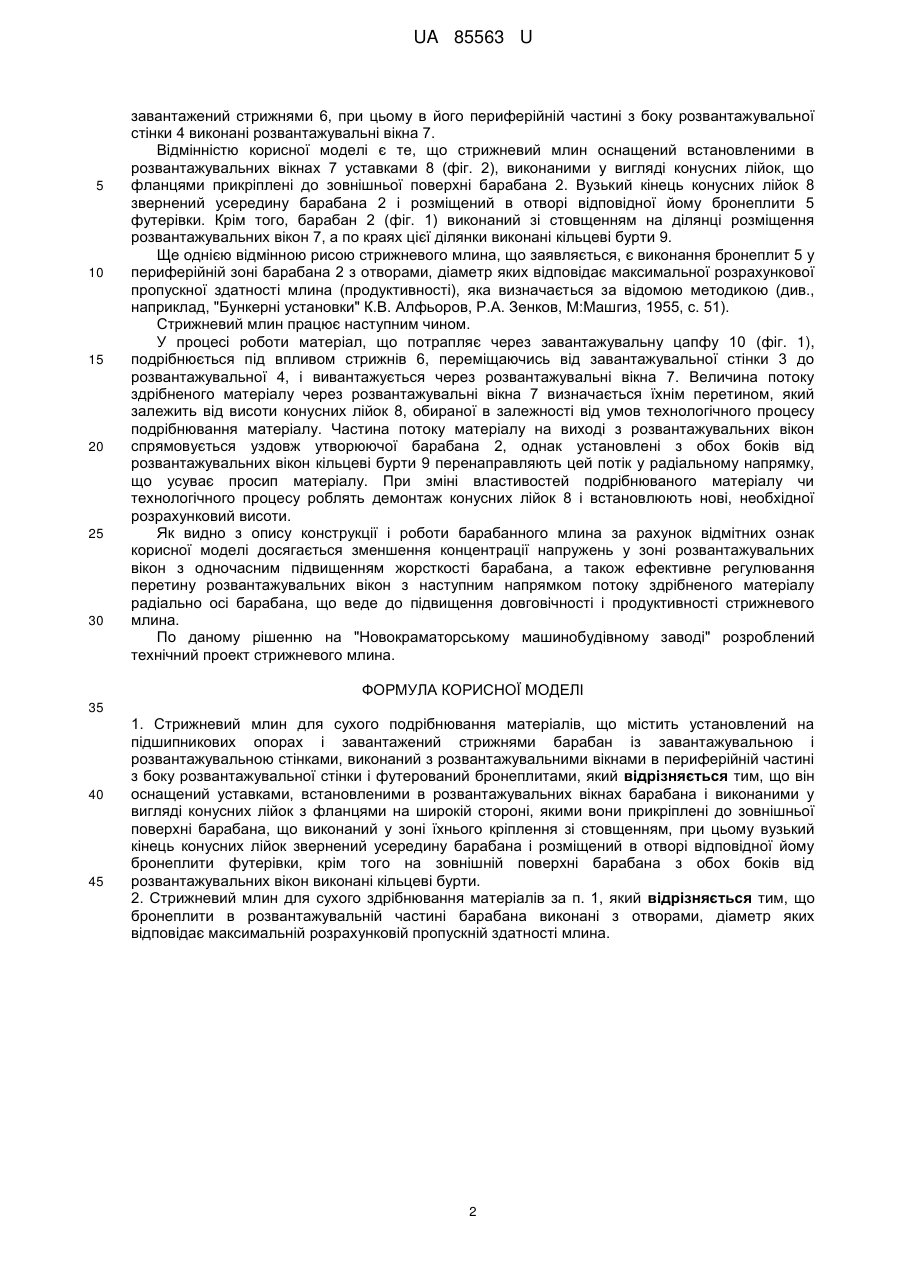

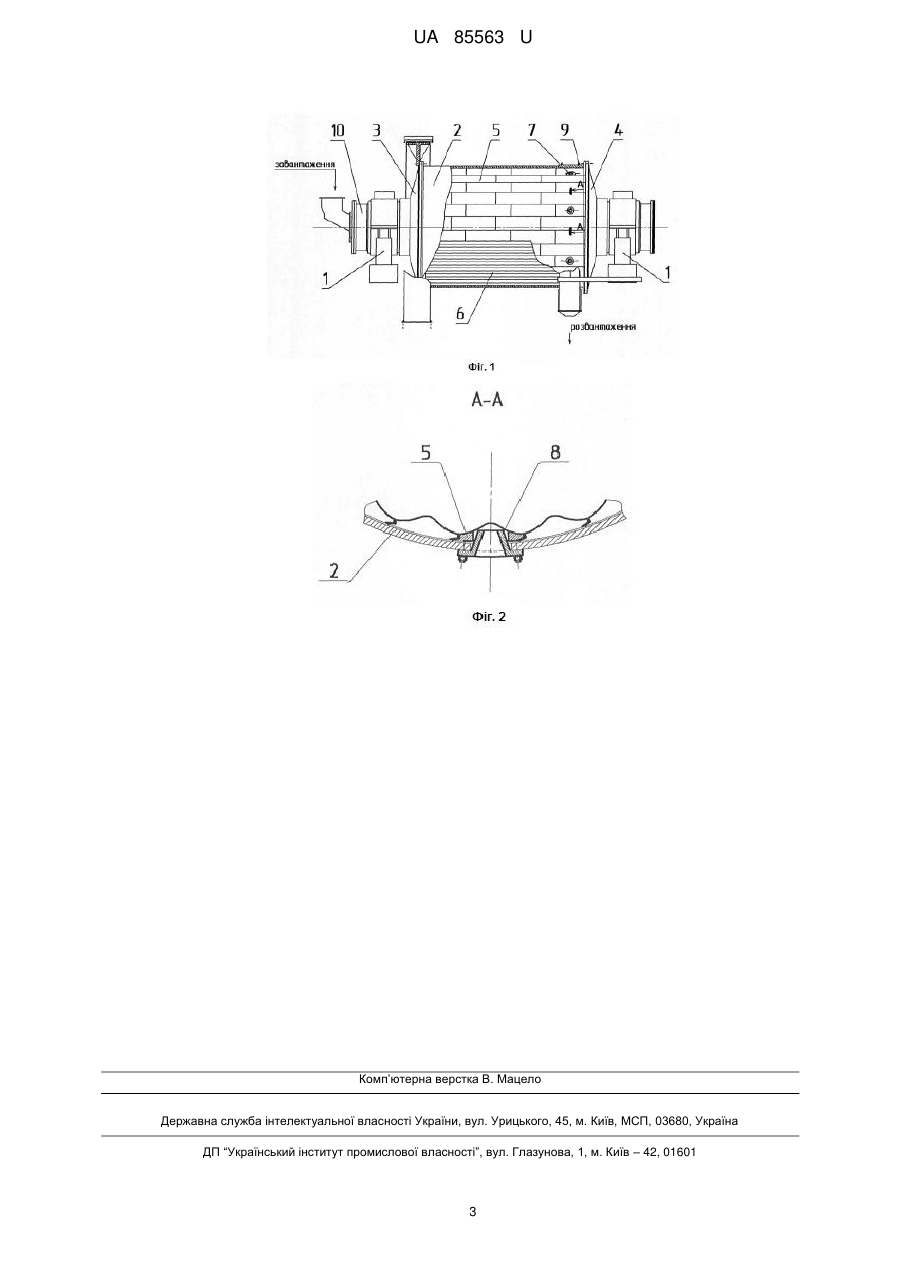

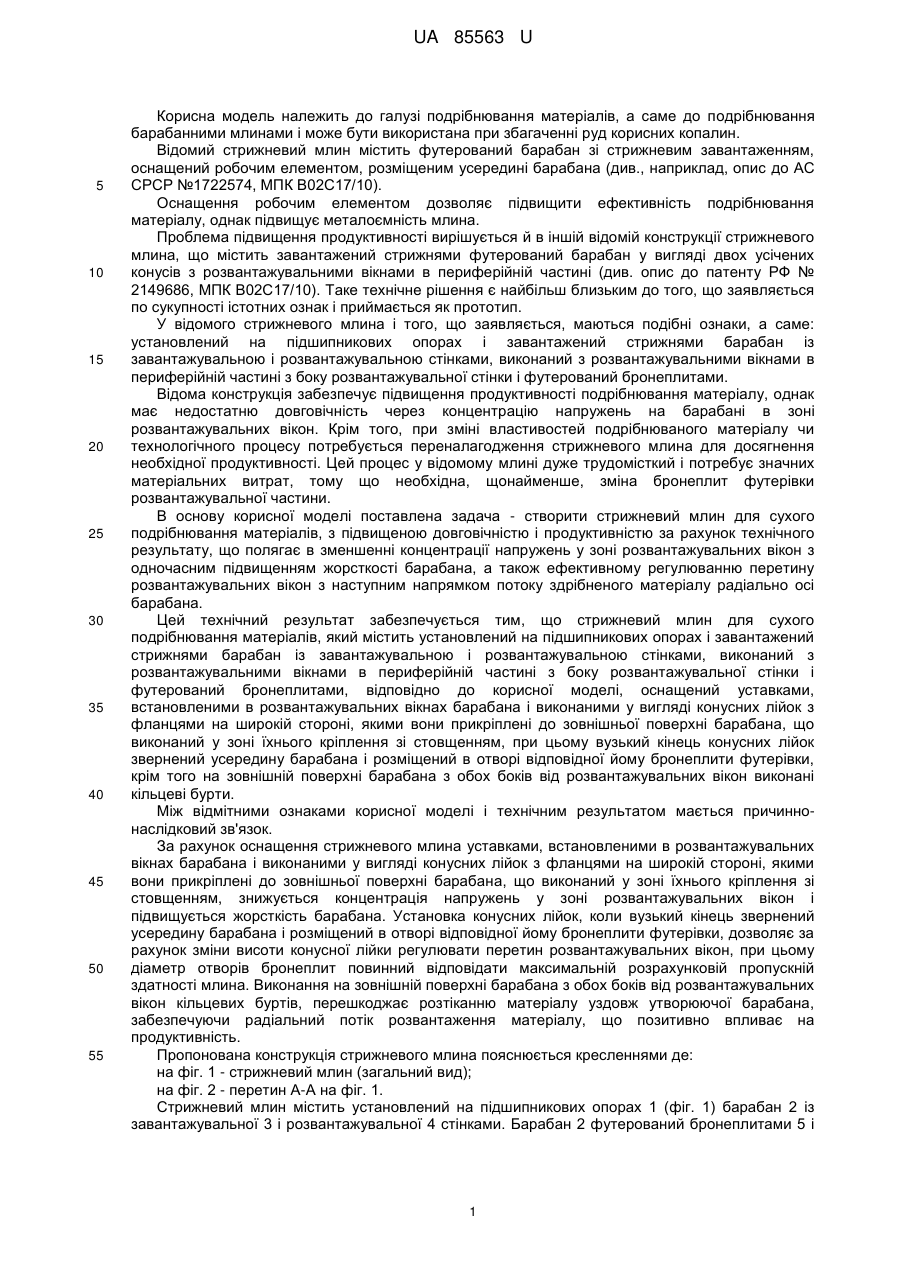

Реферат: Стрижневий млин для сухого подрібнювання матеріалів містить установлений на підшипникових опорах і завантажений стрижнями барабан із завантажувальною і розвантажувальною стінками, виконаний з розвантажувальними вікнами в периферійній частині з боку розвантажувальної стінки і футерований бронеплитами. Він оснащений уставками, встановленими в розвантажувальних вікнах барабана і виконаними у вигляді конусних лійок з фланцями на широкій стороні, якими вони прикріплені до зовнішньої поверхні барабана, що виконаний у зоні їхнього кріплення зі стовщенням, при цьому вузький кінець конусних лійок звернений усередину барабана і розміщений в отворі відповідної йому бронеплити футерівки, крім того на зовнішній поверхні барабана з обох боків від розвантажувальних вікон виконані кільцеві бурти. UA 85563 U (54) СТРИЖНЕВИЙ МЛИН ДЛЯ СУХОГО ПОДРІБНЮВАННЯ МАТЕРІАЛІВ UA 85563 U UA 85563 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі подрібнювання матеріалів, а саме до подрібнювання барабанними млинами і може бути використана при збагаченні руд корисних копалин. Відомий стрижневий млин містить футерований барабан зі стрижневим завантаженням, оснащений робочим елементом, розміщеним усередині барабана (див., наприклад, опис до АС СРСР №1722574, МПК В02С17/10). Оснащення робочим елементом дозволяє підвищити ефективність подрібнювання матеріалу, однак підвищує металоємність млина. Проблема підвищення продуктивності вирішується й в іншій відомій конструкції стрижневого млина, що містить завантажений стрижнями футерований барабан у вигляді двох усічених конусів з розвантажувальними вікнами в периферійній частині (див. опис до патенту РФ № 2149686, МПК В02С17/10). Таке технічне рішення є найбільш близьким до того, що заявляється по сукупності істотних ознак і приймається як прототип. У відомого стрижневого млина і того, що заявляється, маються подібні ознаки, а саме: установлений на підшипникових опорах і завантажений стрижнями барабан із завантажувальною і розвантажувальною стінками, виконаний з розвантажувальними вікнами в периферійній частині з боку розвантажувальної стінки і футерований бронеплитами. Відома конструкція забезпечує підвищення продуктивності подрібнювання матеріалу, однак має недостатню довговічність через концентрацію напружень на барабані в зоні розвантажувальних вікон. Крім того, при зміні властивостей подрібнюваного матеріалу чи технологічного процесу потребується переналагодження стрижневого млина для досягнення необхідної продуктивності. Цей процес у відомому млині дуже трудомісткий і потребує значних матеріальних витрат, тому що необхідна, щонайменше, зміна бронеплит футерівки розвантажувальної частини. В основу корисної моделі поставлена задача - створити стрижневий млин для сухого подрібнювання матеріалів, з підвищеною довговічністю і продуктивністю за рахунок технічного результату, що полягає в зменшенні концентрації напружень у зоні розвантажувальних вікон з одночасним підвищенням жорсткості барабана, а також ефективному регулюванню перетину розвантажувальних вікон з наступним напрямком потоку здрібненого матеріалу радіально осі барабана. Цей технічний результат забезпечується тим, що стрижневий млин для сухого подрібнювання матеріалів, який містить установлений на підшипникових опорах і завантажений стрижнями барабан із завантажувальною і розвантажувальною стінками, виконаний з розвантажувальними вікнами в периферійній частині з боку розвантажувальної стінки і футерований бронеплитами, відповідно до корисної моделі, оснащений уставками, встановленими в розвантажувальних вікнах барабана і виконаними у вигляді конусних лійок з фланцями на широкій стороні, якими вони прикріплені до зовнішньої поверхні барабана, що виконаний у зоні їхнього кріплення зі стовщенням, при цьому вузький кінець конусних лійок звернений усередину барабана і розміщений в отворі відповідної йому бронеплити футерівки, крім того на зовнішній поверхні барабана з обох боків від розвантажувальних вікон виконані кільцеві бурти. Між відмітними ознаками корисної моделі і технічним результатом мається причиннонаслідковий зв'язок. За рахунок оснащення стрижневого млина уставками, встановленими в розвантажувальних вікнах барабана і виконаними у вигляді конусних лійок з фланцями на широкій стороні, якими вони прикріплені до зовнішньої поверхні барабана, що виконаний у зоні їхнього кріплення зі стовщенням, знижується концентрація напружень у зоні розвантажувальних вікон і підвищується жорсткість барабана. Установка конусних лійок, коли вузький кінець звернений усередину барабана і розміщений в отворі відповідної йому бронеплити футерівки, дозволяє за рахунок зміни висоти конусної лійки регулювати перетин розвантажувальних вікон, при цьому діаметр отворів бронеплит повинний відповідати максимальній розрахунковій пропускній здатності млина. Виконання на зовнішній поверхні барабана з обох боків від розвантажувальних вікон кільцевих буртів, перешкоджає розтіканню матеріалу уздовж утворюючої барабана, забезпечуючи радіальний потік розвантаження матеріалу, що позитивно впливає на продуктивність. Пропонована конструкція стрижневого млина пояснюється кресленнями де: на фіг. 1 - стрижневий млин (загальний вид); на фіг. 2 - перетин А-А на фіг. 1. Стрижневий млин містить установлений на підшипникових опорах 1 (фіг. 1) барабан 2 із завантажувальної 3 і розвантажувальної 4 стінками. Барабан 2 футерований бронеплитами 5 і 1 UA 85563 U 5 10 15 20 25 30 завантажений стрижнями 6, при цьому в його периферійній частині з боку розвантажувальної стінки 4 виконані розвантажувальні вікна 7. Відмінністю корисної моделі є те, що стрижневий млин оснащений встановленими в розвантажувальних вікнах 7 уставками 8 (фіг. 2), виконаними у вигляді конусних лійок, що фланцями прикріплені до зовнішньої поверхні барабана 2. Вузький кінець конусних лійок 8 звернений усередину барабана 2 і розміщений в отворі відповідної йому бронеплити 5 футерівки. Крім того, барабан 2 (фіг. 1) виконаний зі стовщенням на ділянці розміщення розвантажувальних вікон 7, а по краях цієї ділянки виконані кільцеві бурти 9. Ще однією відмінною рисою стрижневого млина, що заявляється, є виконання бронеплит 5 у периферійній зоні барабана 2 з отворами, діаметр яких відповідає максимальної розрахункової пропускної здатності млина (продуктивності), яка визначається за відомою методикою (див., наприклад, "Бункерні установки" К.В. Алфьоров, Р.А. Зенков, М:Машгиз, 1955, с. 51). Стрижневий млин працює наступним чином. У процесі роботи матеріал, що потрапляє через завантажувальну цапфу 10 (фіг. 1), подрібнюється під впливом стрижнів 6, переміщаючись від завантажувальної стінки 3 до розвантажувальної 4, і вивантажується через розвантажувальні вікна 7. Величина потоку здрібненого матеріалу через розвантажувальні вікна 7 визначається їхнім перетином, який залежить від висоти конусних лійок 8, обираної в залежності від умов технологічного процесу подрібнювання матеріалу. Частина потоку матеріалу на виході з розвантажувальних вікон спрямовується уздовж утворюючої барабана 2, однак установлені з обох боків від розвантажувальних вікон кільцеві бурти 9 перенаправляють цей потік у радіальному напрямку, що усуває просип матеріалу. При зміні властивостей подрібнюваного матеріалу чи технологічного процесу роблять демонтаж конусних лійок 8 і встановлюють нові, необхідної розрахунковий висоти. Як видно з опису конструкції і роботи барабанного млина за рахунок відмітних ознак корисної моделі досягається зменшення концентрації напружень у зоні розвантажувальних вікон з одночасним підвищенням жорсткості барабана, а також ефективне регулювання перетину розвантажувальних вікон з наступним напрямком потоку здрібненого матеріалу радіально осі барабана, що веде до підвищення довговічності і продуктивності стрижневого млина. По даному рішенню на "Новокраматорському машинобудівному заводі" розроблений технічний проект стрижневого млина. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Стрижневий млин для сухого подрібнювання матеріалів, що містить установлений на підшипникових опорах і завантажений стрижнями барабан із завантажувальною і розвантажувальною стінками, виконаний з розвантажувальними вікнами в периферійній частині з боку розвантажувальної стінки і футерований бронеплитами, який відрізняється тим, що він оснащений уставками, встановленими в розвантажувальних вікнах барабана і виконаними у вигляді конусних лійок з фланцями на широкій стороні, якими вони прикріплені до зовнішньої поверхні барабана, що виконаний у зоні їхнього кріплення зі стовщенням, при цьому вузький кінець конусних лійок звернений усередину барабана і розміщений в отворі відповідної йому бронеплити футерівки, крім того на зовнішній поверхні барабана з обох боків від розвантажувальних вікон виконані кільцеві бурти. 2. Стрижневий млин для сухого здрібнювання матеріалів за п. 1, який відрізняється тим, що бронеплити в розвантажувальній частині барабана виконані з отворами, діаметр яких відповідає максимальній розрахунковій пропускній здатності млина. 2 UA 85563 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
