Пляшковий затвор

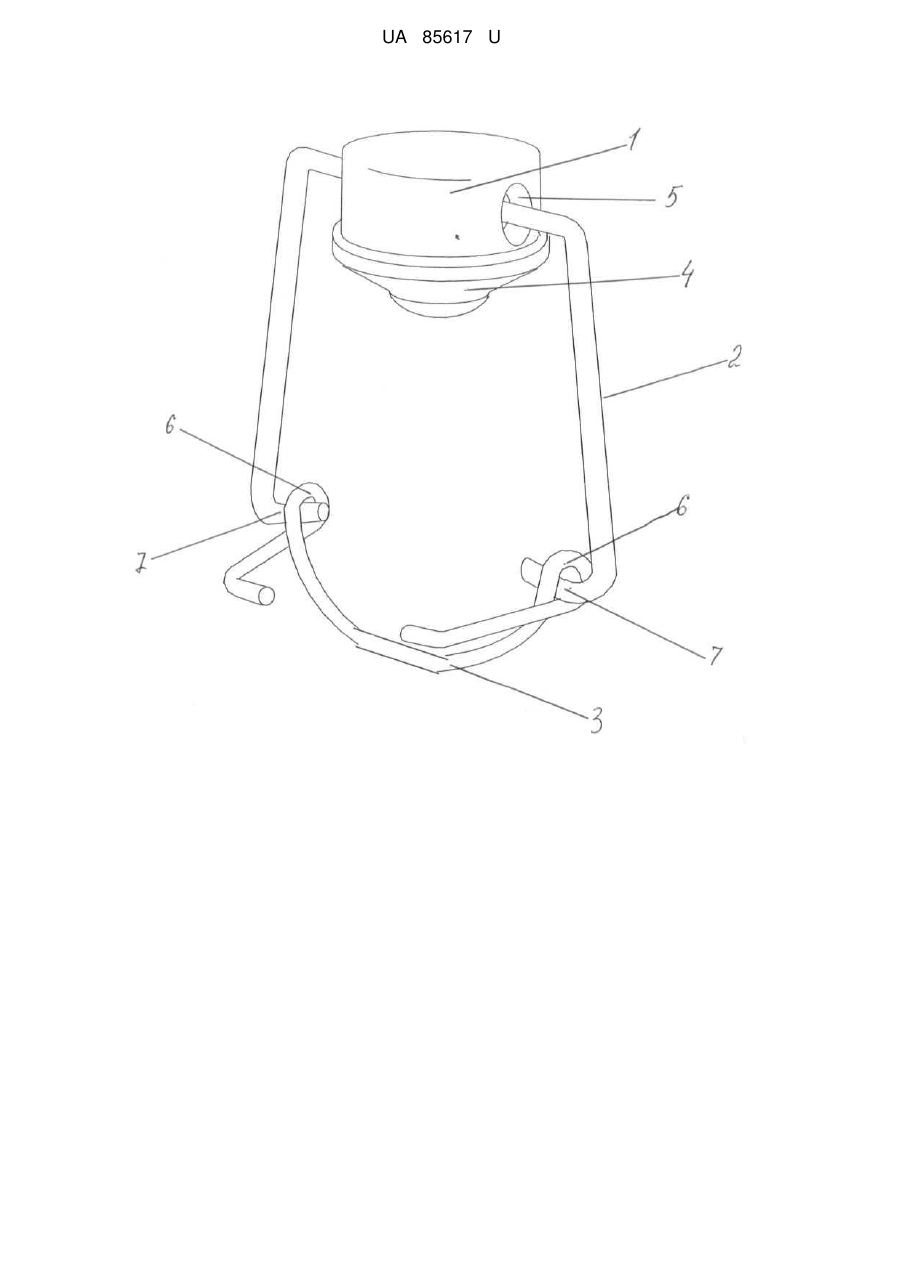

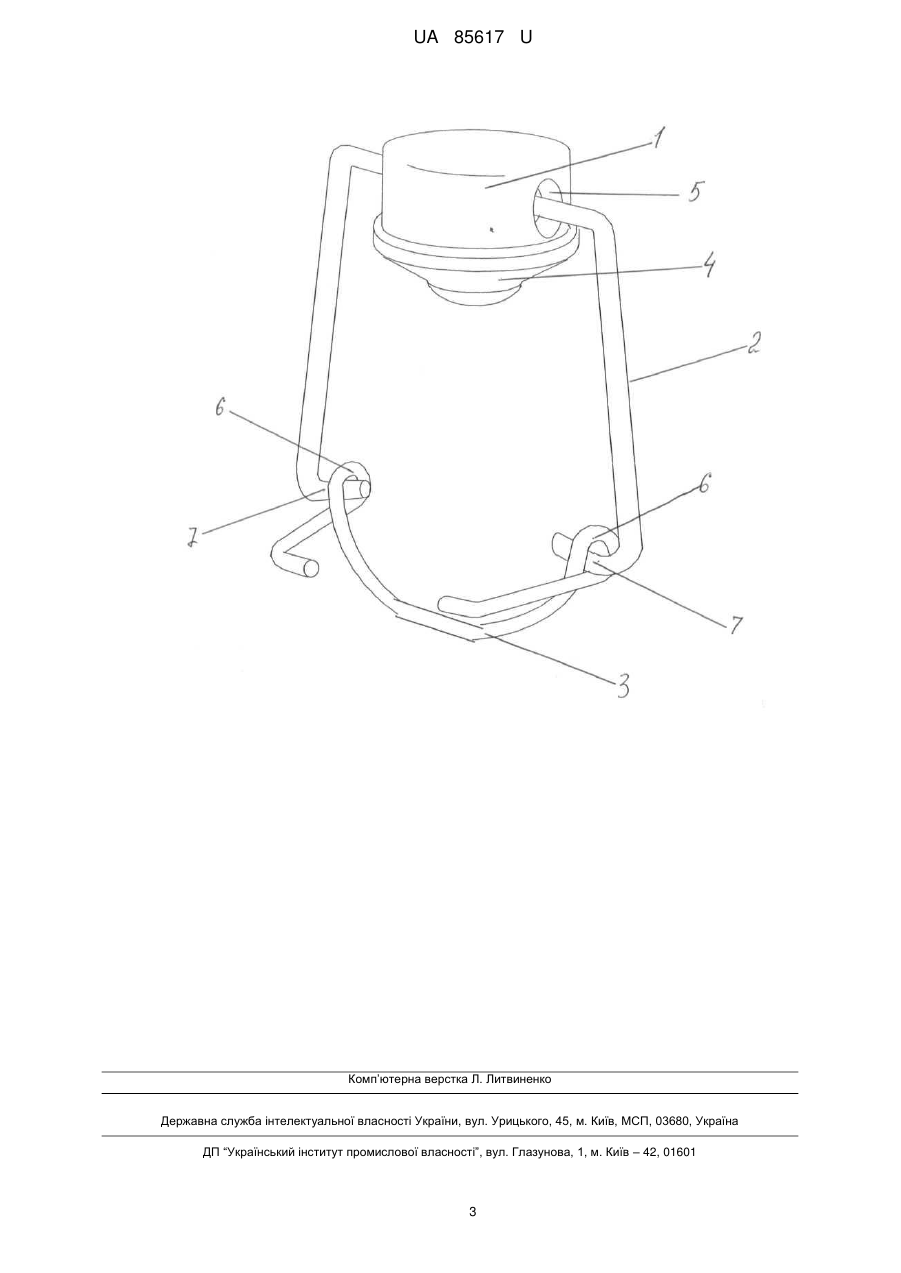

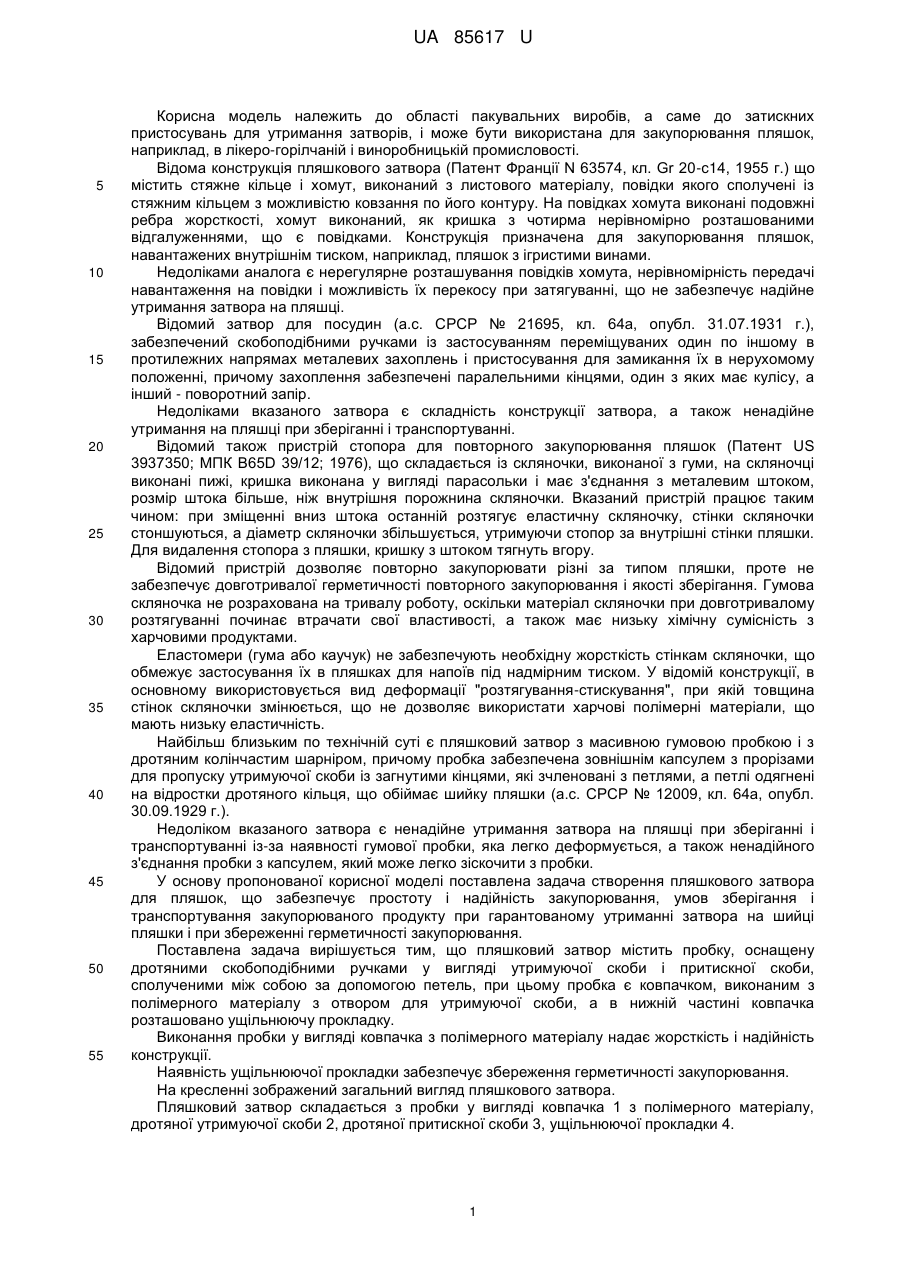

Реферат: UA 85617 U UA 85617 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області пакувальних виробів, а саме до затискних пристосувань для утримання затворів, і може бути використана для закупорювання пляшок, наприклад, в лікеро-горілчаній і виноробницькій промисловості. Відома конструкція пляшкового затвора (Патент Франції N 63574, кл. Gr 20-с14, 1955 г.) що містить стяжне кільце і хомут, виконаний з листового матеріалу, повідки якого сполучені із стяжним кільцем з можливістю ковзання по його контуру. На повідках хомута виконані подовжні ребра жорсткості, хомут виконаний, як кришка з чотирма нерівномірно розташованими відгалуженнями, що є повідками. Конструкція призначена для закупорювання пляшок, навантажених внутрішнім тиском, наприклад, пляшок з ігристими винами. Недоліками аналога є нерегулярне розташування повідків хомута, нерівномірність передачі навантаження на повідки і можливість їх перекосу при затягуванні, що не забезпечує надійне утримання затвора на пляшці. Відомий затвор для посудин (а.с. СРСР № 21695, кл. 64а, опубл. 31.07.1931 г.), забезпечений скобоподібними ручками із застосуванням переміщуваних один по іншому в протилежних напрямах металевих захоплень і пристосування для замикання їх в нерухомому положенні, причому захоплення забезпечені паралельними кінцями, один з яких має кулісу, а інший - поворотний запір. Недоліками вказаного затвора є складність конструкції затвора, а також ненадійне утримання на пляшці при зберіганні і транспортуванні. Відомий також пристрій стопора для повторного закупорювання пляшок (Патент US 3937350; МПК B65D 39/12; 1976), що складається із скляночки, виконаної з гуми, на скляночці виконані пижі, кришка виконана у вигляді парасольки і має з'єднання з металевим штоком, розмір штока більше, ніж внутрішня порожнина скляночки. Вказаний пристрій працює таким чином: при зміщенні вниз штока останній розтягує еластичну скляночку, стінки скляночки стоншуються, а діаметр скляночки збільшується, утримуючи стопор за внутрішні стінки пляшки. Для видалення стопора з пляшки, кришку з штоком тягнуть вгору. Відомий пристрій дозволяє повторно закупорювати різні за типом пляшки, проте не забезпечує довготривалої герметичності повторного закупорювання і якості зберігання. Гумова скляночка не розрахована на тривалу роботу, оскільки матеріал скляночки при довготривалому розтягуванні починає втрачати свої властивості, а також має низьку хімічну сумісність з харчовими продуктами. Еластомери (гума або каучук) не забезпечують необхідну жорсткість стінкам скляночки, що обмежує застосування їх в пляшках для напоїв під надмірним тиском. У відомій конструкції, в основному використовується вид деформації "розтягування-стискування", при якій товщина стінок скляночки змінюється, що не дозволяє використати харчові полімерні матеріали, що мають низьку еластичність. Найбільш близьким по технічній суті є пляшковий затвор з масивною гумовою пробкою і з дротяним колінчастим шарніром, причому пробка забезпечена зовнішнім капсулем з прорізами для пропуску утримуючої скоби із загнутими кінцями, які зчленовані з петлями, а петлі одягнені на відростки дротяного кільця, що обіймає шийку пляшки (а.с. СРСР № 12009, кл. 64а, опубл. 30.09.1929 г.). Недоліком вказаного затвора є ненадійне утримання затвора на пляшці при зберіганні і транспортуванні із-за наявності гумової пробки, яка легко деформується, а також ненадійного з'єднання пробки з капсулем, який може легко зіскочити з пробки. У основу пропонованої корисної моделі поставлена задача створення пляшкового затвора для пляшок, що забезпечує простоту і надійність закупорювання, умов зберігання і транспортування закупорюваного продукту при гарантованому утриманні затвора на шийці пляшки і при збереженні герметичності закупорювання. Поставлена задача вирішується тим, що пляшковий затвор містить пробку, оснащену дротяними скобоподібними ручками у вигляді утримуючої скоби і притискної скоби, сполученими між собою за допомогою петель, при цьому пробка є ковпачком, виконаним з полімерного матеріалу з отвором для утримуючої скоби, а в нижній частині ковпачка розташовано ущільнюючу прокладку. Виконання пробки у вигляді ковпачка з полімерного матеріалу надає жорсткість і надійність конструкції. Наявність ущільнюючої прокладки забезпечує збереження герметичності закупорювання. На кресленні зображений загальний вигляд пляшкового затвора. Пляшковий затвор складається з пробки у вигляді ковпачка 1 з полімерного матеріалу, дротяної утримуючої скоби 2, дротяної притискної скоби 3, ущільнюючої прокладки 4. 1 UA 85617 U 5 10 15 20 Ковпачок 1 має отвір 5 для утримуючої скоби 2, яка виготовлена із зігнутого особливим чином дроту, що має гілки, що розходяться, і яка сполучена з притискною скобою 3 за допомогою петель 6, виконаних на кінцях вказаної скоби 3. Утримуюча скоба 2 виконана з відігнутими кінцями 7, які стягуються петлями 6. Ущільнююча прокладка 4 розташована в нижній частині ковпачка 1 і закріплена на ньому за допомогою адгезиву. Після складання виробу виконують закупорювання пляшки ковпачком 1 з ущільнюючою прокладкою 4, при цьому притискна скоба 3 затискається під рант шийки пляшки, приймаючи вертикальне положення. При розкритті пляшки притискну скобу 3 відводять з вертикального в горизонтальне положення, при цьому петлі 6 розслабляються і вивільняється утримуюча скоба 2. Після цього затвор легко знімається з шийки посудини. Ковпачок 1 виконаний з полімерного матеріалу, переважно поліпропілену, прокладка ущільнювача може бути виконана з еластичного матеріалу, наприклад, полівінілхлориду, поліетилену високого тиску або спіненого полімерного матеріалу. Утримуюча скоба 2 і притискна скоба 3 виготовлені з металевого дроту, але за необхідності можуть бути виконані також з будь-якого відповідного за механічними властивостями полімерного матеріалу, наприклад полікарбонату. Заявлена конструкція затвора може бути використана як для первинного, так і для вторинного закупорювання пляшок, забезпечуючи надійність і герметичність закупорювання, а також безпеку установки і видалення пробки і поліпшення умов зберігання закупореного продукту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Пляшковий затвор, що містить пробку, оснащену дротяними скобоподібними ручками, у вигляді утримуючої скоби і притискної скоби, сполученими між собою за допомогою петель, який відрізняється тим, що пробка є ковпачком, виконаним з полімерного матеріалу з отвором для утримуючої скоби, а в нижній частині ковпачка розташовано ущільнюючу прокладку. 2 UA 85617 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
