Обладнання для розробки лікувальних грязей

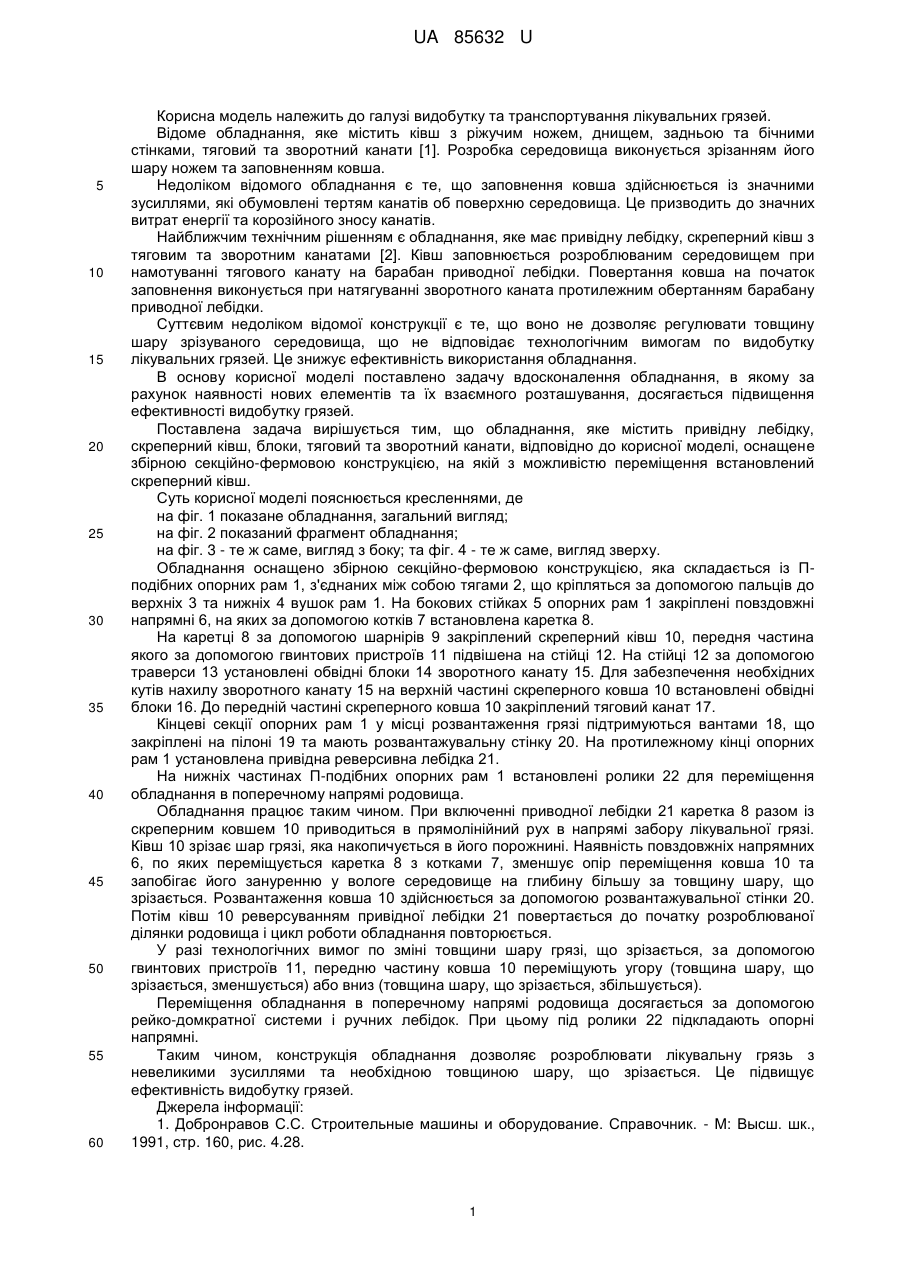

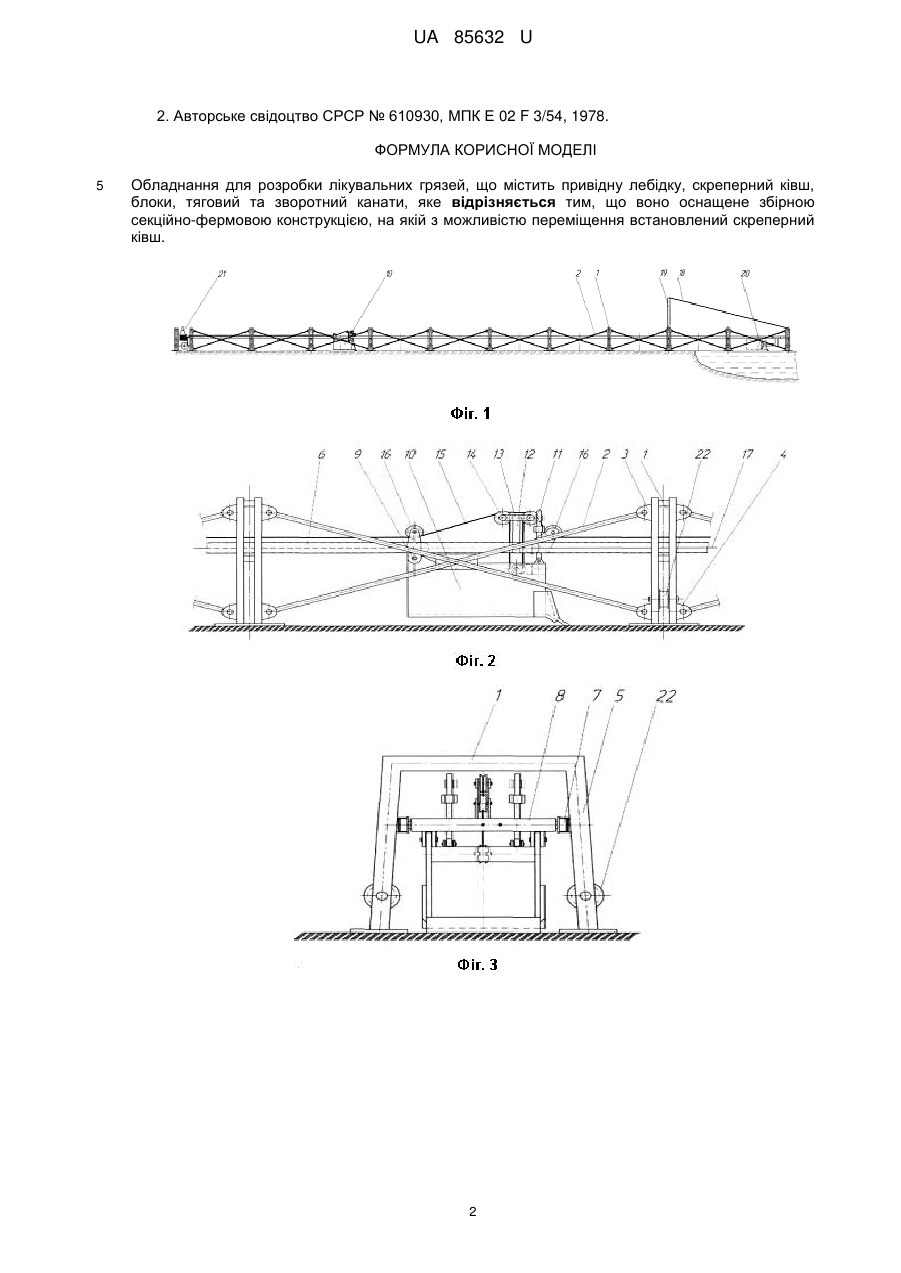

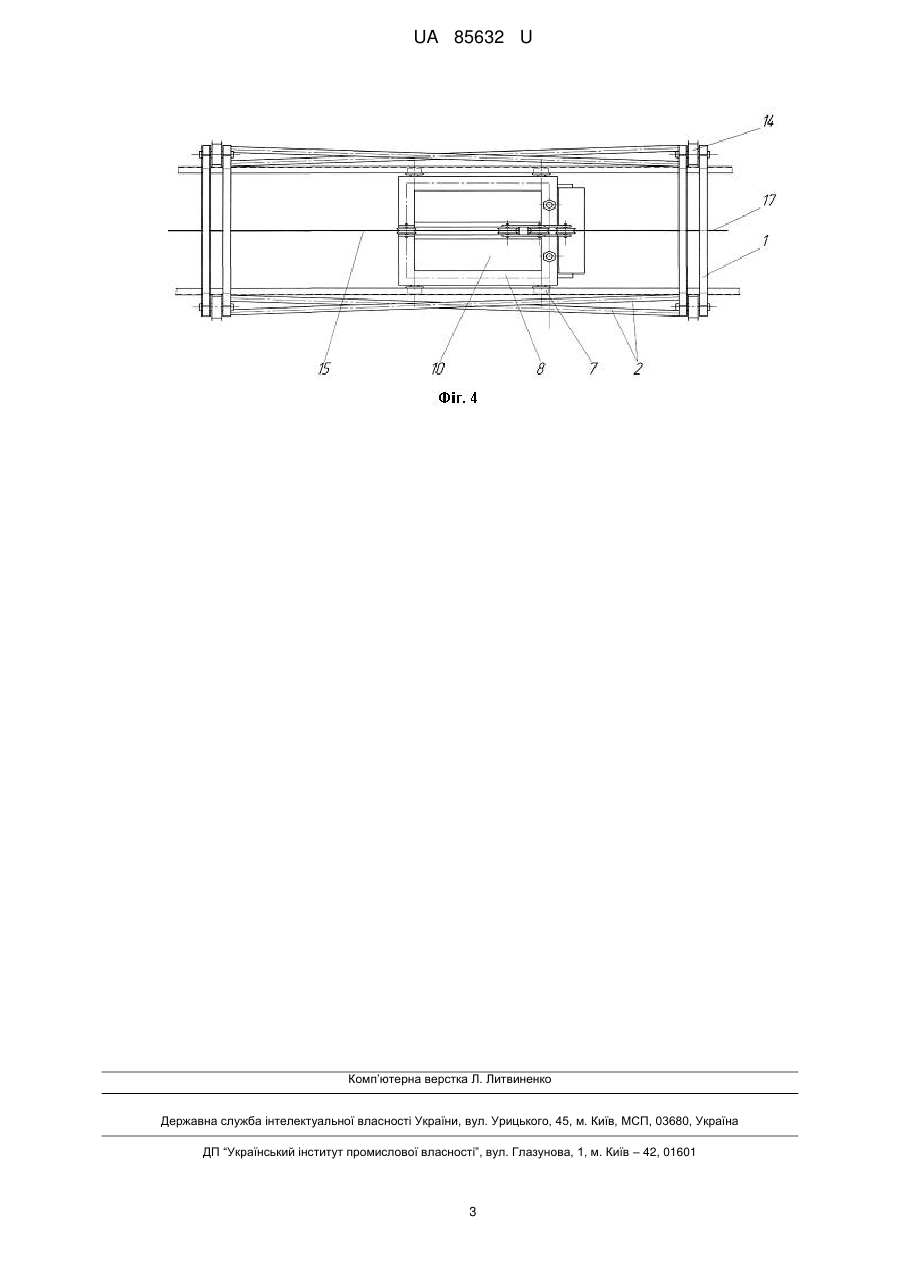

Реферат: Обладнання для розробки лікувальних грязей містить привідну лебідку, скреперний ківш, блоки, тяговий та зворотний канати, причому воно оснащене збірною секційно-фермовою конструкцією, на якій з можливістю переміщення встановлений скреперний ківш. UA 85632 U (12) UA 85632 U UA 85632 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі видобутку та транспортування лікувальних грязей. Відоме обладнання, яке містить ківш з ріжучим ножем, днищем, задньою та бічними стінками, тяговий та зворотний канати [1]. Розробка середовища виконується зрізанням його шару ножем та заповненням ковша. Недоліком відомого обладнання є те, що заповнення ковша здійснюється із значними зусиллями, які обумовлені тертям канатів об поверхню середовища. Це призводить до значних витрат енергії та корозійного зносу канатів. Найближчим технічним рішенням є обладнання, яке має привідну лебідку, скреперний ківш з тяговим та зворотним канатами [2]. Ківш заповнюється розроблюваним середовищем при намотуванні тягового канату на барабан приводної лебідки. Повертання ковша на початок заповнення виконується при натягуванні зворотного каната протилежним обертанням барабану приводної лебідки. Суттєвим недоліком відомої конструкції є те, що воно не дозволяє регулювати товщину шару зрізуваного середовища, що не відповідає технологічним вимогам по видобутку лікувальних грязей. Це знижує ефективність використання обладнання. В основу корисної моделі поставлено задачу вдосконалення обладнання, в якому за рахунок наявності нових елементів та їх взаємного розташування, досягається підвищення ефективності видобутку грязей. Поставлена задача вирішується тим, що обладнання, яке містить привідну лебідку, скреперний ківш, блоки, тяговий та зворотний канати, відповідно до корисної моделі, оснащене збірною секційно-фермовою конструкцією, на якій з можливістю переміщення встановлений скреперний ківш. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показане обладнання, загальний вигляд; на фіг. 2 показаний фрагмент обладнання; на фіг. 3 - те ж саме, вигляд з боку; та фіг. 4 - те ж саме, вигляд зверху. Обладнання оснащено збірною секційно-фермовою конструкцією, яка складається із Пподібних опорних рам 1, з'єднаних між собою тягами 2, що кріпляться за допомогою пальців до верхніх 3 та нижніх 4 вушок рам 1. На бокових стійках 5 опорних рам 1 закріплені повздовжні напрямні 6, на яких за допомогою котків 7 встановлена каретка 8. На каретці 8 за допомогою шарнірів 9 закріплений скреперний ківш 10, передня частина якого за допомогою гвинтових пристроїв 11 підвішена на стійці 12. На стійці 12 за допомогою траверси 13 установлені обвідні блоки 14 зворотного канату 15. Для забезпечення необхідних кутів нахилу зворотного канату 15 на верхній частині скреперного ковша 10 встановлені обвідні блоки 16. До передній частині скреперного ковша 10 закріплений тяговий канат 17. Кінцеві секції опорних рам 1 у місці розвантаження грязі підтримуються вантами 18, що закріплені на пілоні 19 та мають розвантажувальну стінку 20. На протилежному кінці опорних рам 1 установлена привідна реверсивна лебідка 21. На нижніх частинах П-подібних опорних рам 1 встановлені ролики 22 для переміщення обладнання в поперечному напрямі родовища. Обладнання працює таким чином. При включенні приводної лебідки 21 каретка 8 разом із скреперним ковшем 10 приводиться в прямолінійний рух в напрямі забору лікувальної грязі. Ківш 10 зрізає шар грязі, яка накопичується в його порожнині. Наявність повздовжніх напрямних 6, по яких переміщується каретка 8 з котками 7, зменшує опір переміщення ковша 10 та запобігає його зануренню у вологе середовище на глибину більшу за товщину шару, що зрізається. Розвантаження ковша 10 здійснюється за допомогою розвантажувальної стінки 20. Потім ківш 10 реверсуванням привідної лебідки 21 повертається до початку розроблюваної ділянки родовища і цикл роботи обладнання повторюється. У разі технологічних вимог по зміні товщини шару грязі, що зрізається, за допомогою гвинтових пристроїв 11, передню частину ковша 10 переміщують угору (товщина шару, що зрізається, зменшується) або вниз (товщина шару, що зрізається, збільшується). Переміщення обладнання в поперечному напрямі родовища досягається за допомогою рейко-домкратної системи і ручних лебідок. При цьому під ролики 22 підкладають опорні напрямні. Таким чином, конструкція обладнання дозволяє розроблювати лікувальну грязь з невеликими зусиллями та необхідною товщиною шару, що зрізається. Це підвищує ефективністьвидобутку грязей. Джерела інформації: 1. Добронравов С.С. Строительные машины и оборудование. Справочник. - М: Высш. шк., 1991, стр. 160, рис. 4.28. 1 UA 85632 U 2. Авторське свідоцтво СРСР № 610930, МПК Е 02 F 3/54, 1978. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Обладнання для розробки лікувальних грязей, що містить привідну лебідку, скреперний ківш, блоки, тяговий та зворотний канати, яке відрізняється тим, що воно оснащене збірною секційно-фермовою конструкцією, на якій з можливістю переміщення встановлений скреперний ківш. 2 UA 85632 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
