Ківш канатно-скреперного обладнання для розробки лікувальних грязей

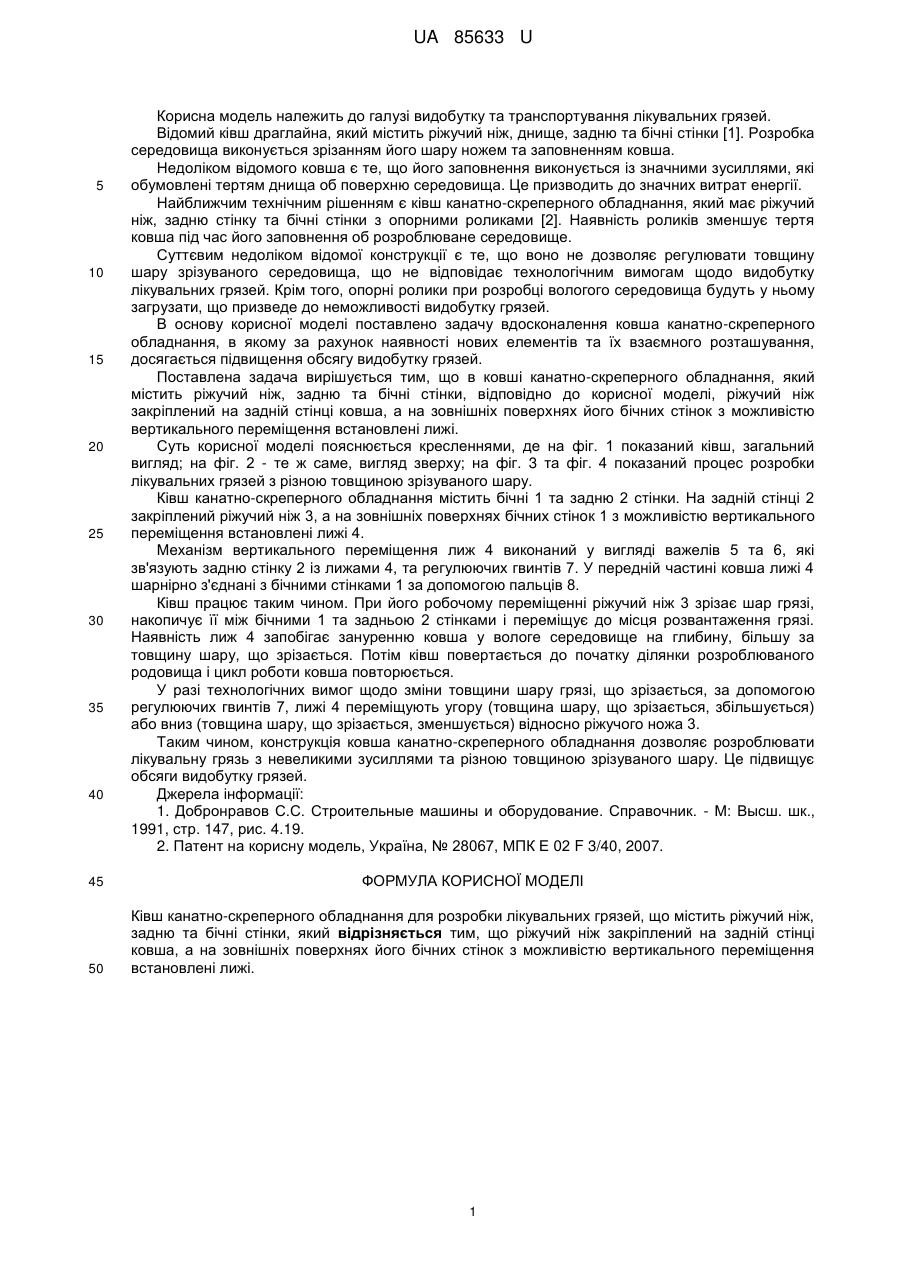

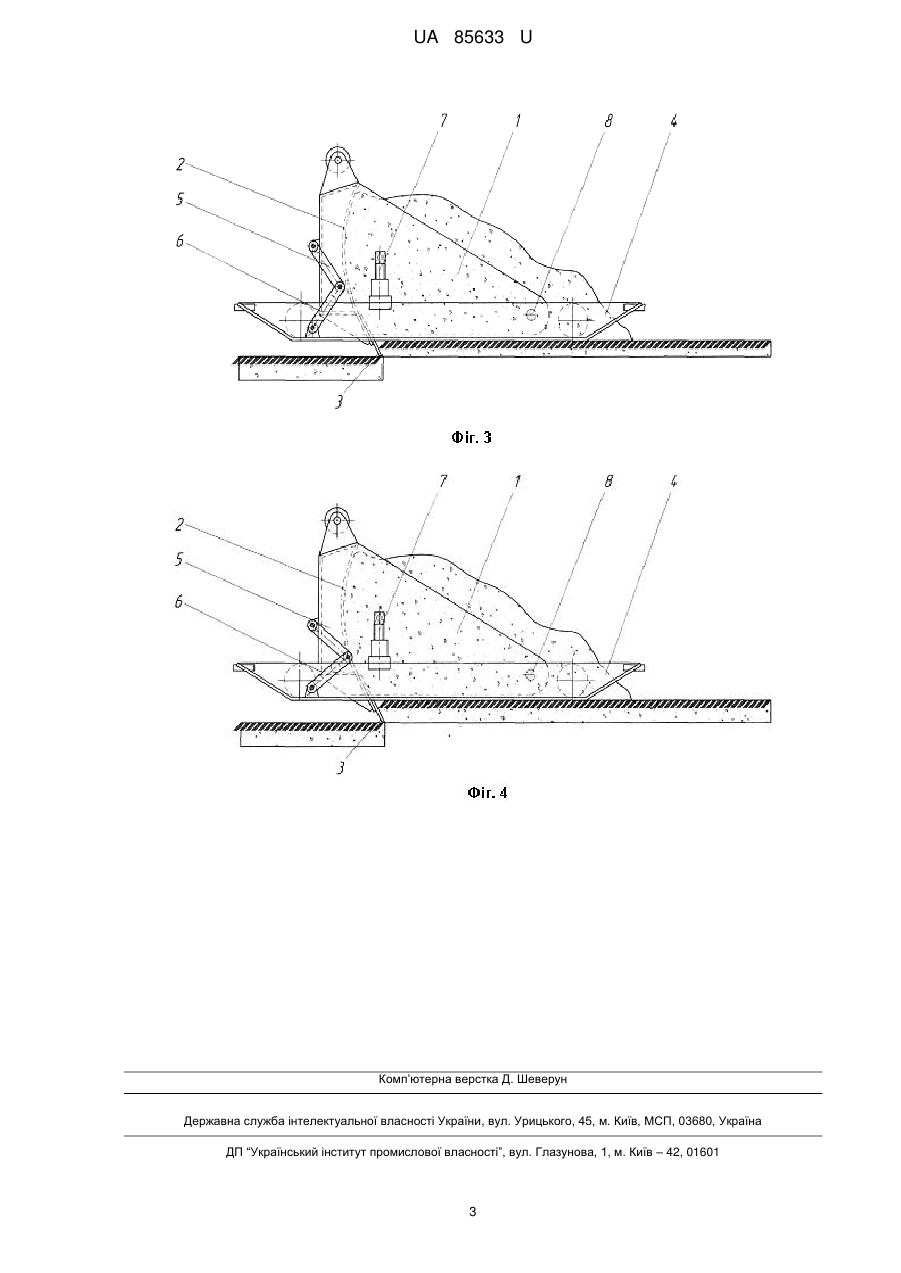

Реферат: Ківш канатно-скреперного обладнання для розробки лікувальних грязей містить ріжучий ніж, задню та бічні стінки, причому ріжучий ніж закріплений на задній стінці ковша, а на зовнішніх поверхнях його бічних стінок з можливістю вертикального переміщення встановлені лижі. UA 85633 U (12) UA 85633 U UA 85633 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі видобутку та транспортування лікувальних грязей. Відомий ківш драглайна, який містить ріжучий ніж, днище, задню та бічні стінки [1]. Розробка середовища виконується зрізанням його шару ножем та заповненням ковша. Недоліком відомого ковша є те, що його заповнення виконується із значними зусиллями, які обумовлені тертям днища об поверхню середовища. Це призводить до значних витрат енергії. Найближчим технічним рішенням є ківш канатно-скреперного обладнання, який має ріжучий ніж, задню стінку та бічні стінки з опорними роликами [2]. Наявність роликів зменшує тертя ковша під час його заповнення об розроблюване середовище. Суттєвим недоліком відомої конструкції є те, що воно не дозволяє регулювати товщину шару зрізуваного середовища, що не відповідає технологічним вимогам щодо видобутку лікувальних грязей. Крім того, опорні ролики при розробці вологого середовища будуть у ньому загрузати, що призведе до неможливості видобутку грязей. В основу корисної моделі поставлено задачу вдосконалення ковша канатно-скреперного обладнання, в якому за рахунок наявності нових елементів та їх взаємного розташування, досягається підвищення обсягу видобутку грязей. Поставлена задача вирішується тим, що в ковші канатно-скреперного обладнання, який містить ріжучий ніж, задню та бічні стінки, відповідно до корисної моделі, ріжучий ніж закріплений на задній стінці ковша, а на зовнішніх поверхнях його бічних стінок з можливістю вертикального переміщення встановлені лижі. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний ківш, загальний вигляд; на фіг. 2 - те ж саме, вигляд зверху; на фіг. 3 та фіг. 4 показаний процес розробки лікувальних грязей з різною товщиною зрізуваного шару. Ківш канатно-скреперного обладнання містить бічні 1 та задню 2 стінки. На задній стінці 2 закріплений ріжучий ніж 3, а на зовнішніх поверхнях бічних стінок 1 з можливістю вертикального переміщення встановлені лижі 4. Механізм вертикального переміщення лиж 4 виконаний у вигляді важелів 5 та 6, які зв'язують задню стінку 2 із лижами 4, та регулюючих гвинтів 7. У передній частині ковша лижі 4 шарнірно з'єднані з бічними стінками 1 за допомогою пальців 8. Ківш працює таким чином. При його робочому переміщенні ріжучий ніж 3 зрізає шар грязі, накопичує її між бічними 1 та задньою 2 стінками і переміщує до місця розвантаження грязі. Наявність лиж 4 запобігає зануренню ковша у вологе середовище на глибину, більшу за товщину шару, що зрізається. Потім ківш повертається до початку ділянки розроблюваного родовища і цикл роботи ковша повторюється. У разі технологічних вимог щодо зміни товщини шару грязі, що зрізається, за допомогою регулюючих гвинтів 7, лижі 4 переміщують угору (товщина шару, що зрізається, збільшується) або вниз (товщина шару, що зрізається, зменшується) відносно ріжучого ножа 3. Таким чином, конструкція ковша канатно-скреперного обладнання дозволяє розроблювати лікувальну грязь з невеликими зусиллями та різною товщиною зрізуваного шару. Це підвищує обсяги видобутку грязей. Джерела інформації: 1. Добронравов С.С. Строительные машины и оборудование. Справочник. - М: Высш. шк., 1991, стр. 147, рис. 4.19. 2. Патент на корисну модель, Україна, № 28067, МПК Е 02 F 3/40, 2007. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Ківш канатно-скреперного обладнання для розробки лікувальних грязей, що містить ріжучий ніж, задню та бічні стінки, який відрізняється тим, що ріжучий ніж закріплений на задній стінці ковша, а на зовнішніх поверхнях його бічних стінок з можливістю вертикального переміщення встановлені лижі. 1 UA 85633 U 2 UA 85633 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
