Ланцюговий холодильник

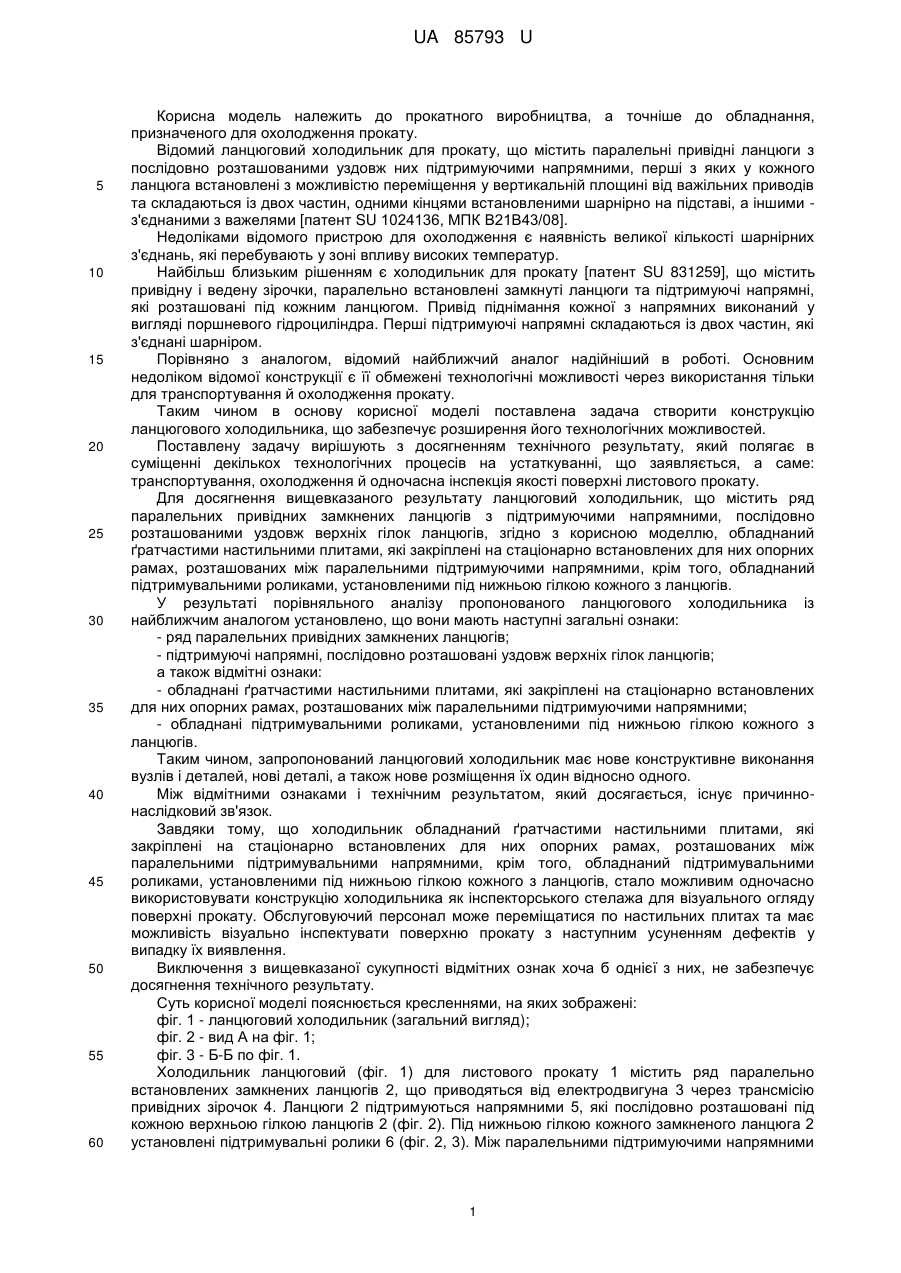

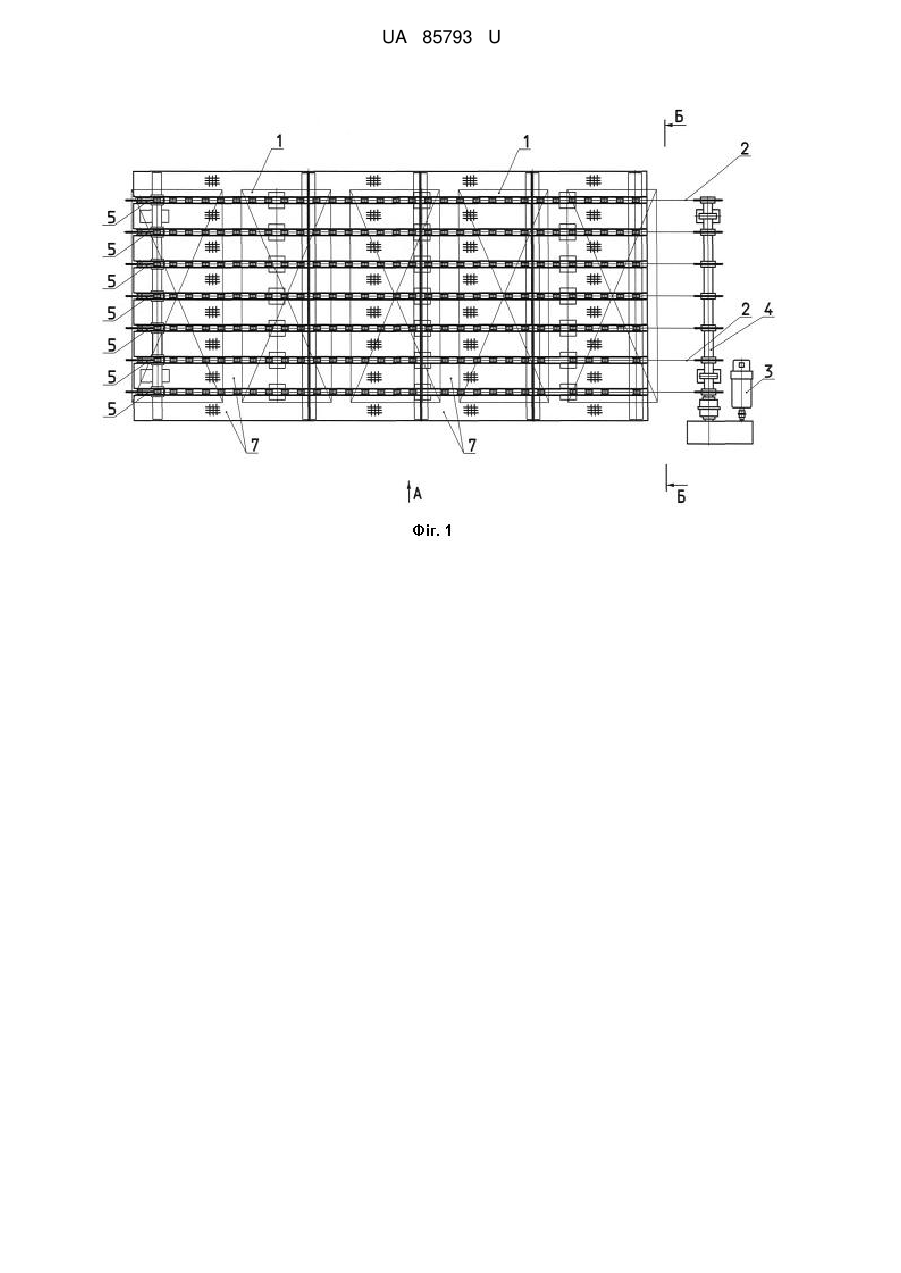

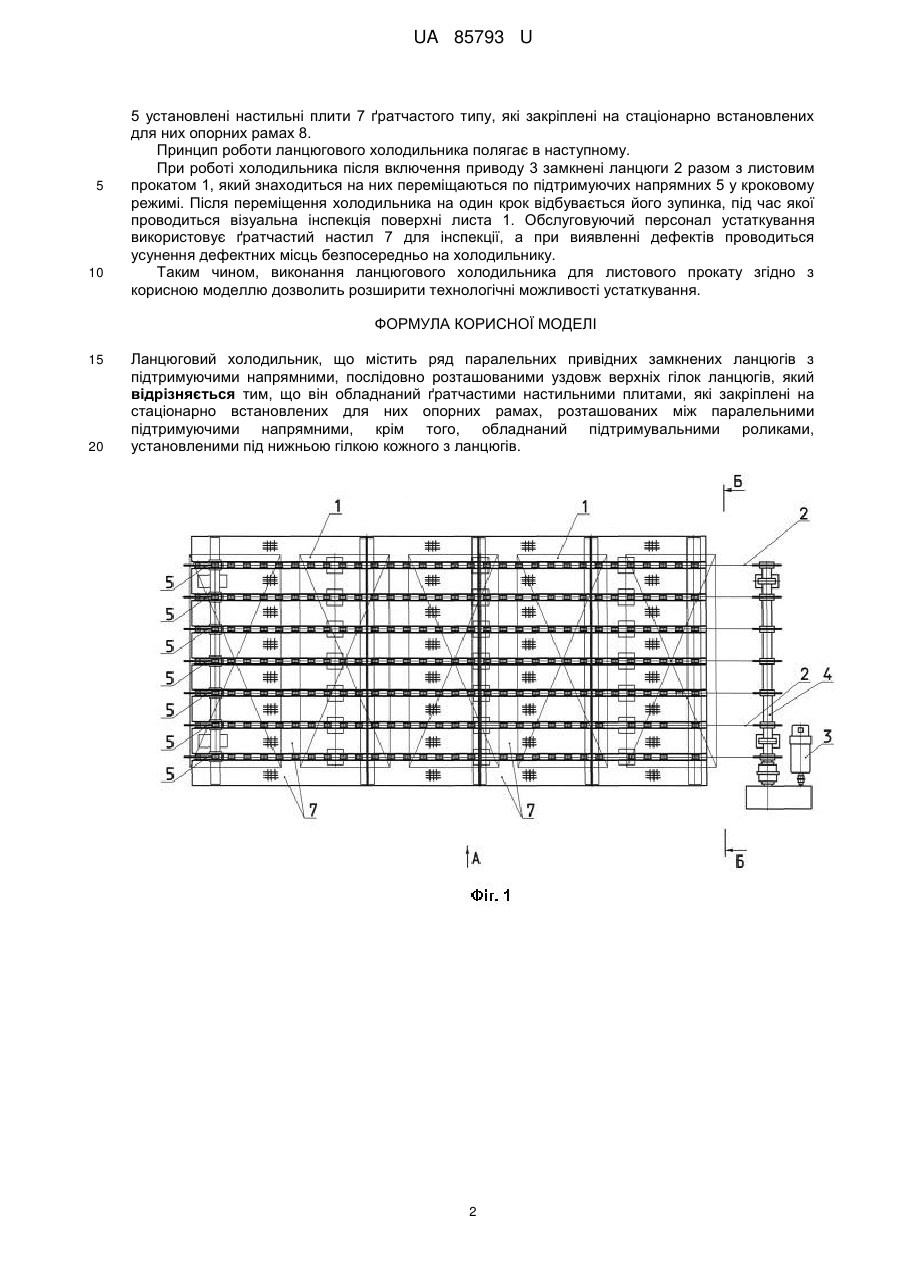

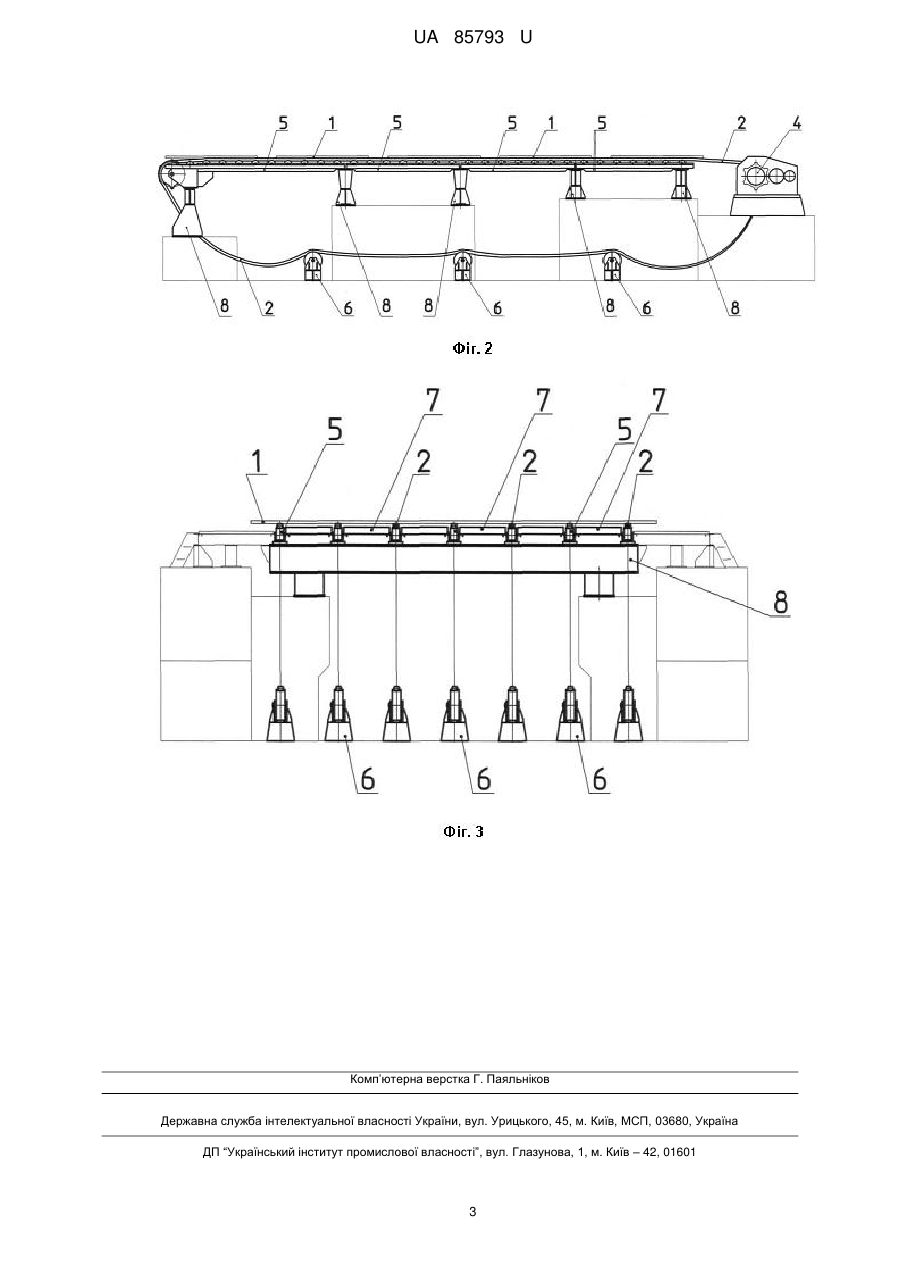

Реферат: Ланцюговий холодильник містить ряд паралельних привідних замкнених ланцюгів з підтримуючими напрямними, послідовно розташованими уздовж верхніх гілок ланцюгів, ґратчасті настильні плити, які закріплені на стаціонарно встановлених для них опорних рамах, підтримувальні ролики, установлені під нижньою гілкою кожного з ланцюгів. UA 85793 U (12) UA 85793 U UA 85793 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до прокатного виробництва, а точніше до обладнання, призначеного для охолодження прокату. Відомий ланцюговий холодильник для прокату, що містить паралельні привідні ланцюги з послідовно розташованими уздовж них підтримуючими напрямними, перші з яких у кожного ланцюга встановлені з можливістю переміщення у вертикальній площині від важільних приводів та складаються із двох частин, одними кінцями встановленими шарнірно на підставі, а іншими з'єднаними з важелями [патент SU 1024136, МПК В21В43/08]. Недоліками відомого пристрою для охолодження є наявність великої кількості шарнірних з'єднань, які перебувають у зоні впливу високих температур. Найбільш близьким рішенням є холодильник для прокату [патент SU 831259], що містить привідну і ведену зірочки, паралельно встановлені замкнуті ланцюги та підтримуючі напрямні, які розташовані під кожним ланцюгом. Привід піднімання кожної з напрямних виконаний у вигляді поршневого гідроциліндра. Перші підтримуючі напрямні складаються із двох частин, які з'єднані шарніром. Порівняно з аналогом, відомий найближчий аналог надійніший в роботі. Основним недоліком відомої конструкції є її обмежені технологічні можливості через використання тільки для транспортування й охолодження прокату. Таким чином в основу корисної моделі поставлена задача створити конструкцію ланцюгового холодильника, що забезпечує розширення його технологічних можливостей. Поставлену задачу вирішують з досягненням технічного результату, який полягає в суміщенні декількох технологічних процесів на устаткуванні, що заявляється, а саме: транспортування, охолодження й одночасна інспекція якості поверхні листового прокату. Для досягнення вищевказаного результату ланцюговий холодильник, що містить ряд паралельних привідних замкнених ланцюгів з підтримуючими напрямними, послідовно розташованими уздовж верхніх гілок ланцюгів, згідно з корисною моделлю, обладнаний ґратчастими настильними плитами, які закріплені на стаціонарно встановлених для них опорних рамах, розташованих між паралельними підтримуючими напрямними, крім того, обладнаний підтримувальними роликами, установленими під нижньою гілкою кожного з ланцюгів. У результаті порівняльного аналізу пропонованого ланцюгового холодильника із найближчим аналогом установлено, що вони мають наступні загальні ознаки: - ряд паралельних привідних замкнених ланцюгів; - підтримуючі напрямні, послідовно розташовані уздовж верхніх гілок ланцюгів; а також відмітні ознаки: - обладнані ґратчастими настильними плитами, які закріплені на стаціонарно встановлених для них опорних рамах, розташованих між паралельними підтримуючими напрямними; - обладнані підтримувальними роликами, установленими під нижньою гілкою кожного з ланцюгів. Таким чином, запропонований ланцюговий холодильник має нове конструктивне виконання вузлів і деталей, нові деталі, а також нове розміщення їх один відносно одного. Між відмітними ознаками і технічним результатом, який досягається, існує причиннонаслідковий зв'язок. Завдяки тому, що холодильник обладнаний ґратчастими настильними плитами, які закріплені на стаціонарно встановлених для них опорних рамах, розташованих між паралельними підтримувальними напрямними, крім того, обладнаний підтримувальними роликами, установленими під нижньою гілкою кожного з ланцюгів, стало можливим одночасно використовувати конструкцію холодильника як інспекторського стелажа для візуального огляду поверхні прокату. Обслуговуючий персонал може переміщатися по настильних плитах та має можливість візуально інспектувати поверхню прокату з наступним усуненням дефектів у випадку їх виявлення. Виключення з вищевказаної сукупності відмітних ознак хоча б однієї з них, не забезпечує досягнення технічного результату. Суть корисної моделі пояснюється кресленнями, на яких зображені: фіг. 1 - ланцюговий холодильник (загальний вигляд); фіг. 2 - вид А на фіг. 1; фіг. 3 - Б-Б по фіг. 1. Холодильник ланцюговий (фіг. 1) для листового прокату 1 містить ряд паралельно встановлених замкнених ланцюгів 2, що приводяться від електродвигуна 3 через трансмісію привідних зірочок 4. Ланцюги 2 підтримуються напрямними 5, які послідовно розташовані під кожною верхньою гілкою ланцюгів 2 (фіг. 2). Під нижньою гілкою кожного замкненого ланцюга 2 установлені підтримувальні ролики 6 (фіг. 2, 3). Між паралельними підтримуючими напрямними 1 UA 85793 U 5 10 5 установлені настильні плити 7 ґратчастого типу, які закріплені на стаціонарно встановлених для них опорних рамах 8. Принцип роботи ланцюгового холодильника полягає в наступному. При роботі холодильника після включення приводу 3 замкнені ланцюги 2 разом з листовим прокатом 1, який знаходиться на них переміщаються по підтримуючих напрямних 5 у кроковому режимі. Після переміщення холодильника на один крок відбувається його зупинка, під час якої проводиться візуальна інспекція поверхні листа 1. Обслуговуючий персонал устаткування використовує ґратчастий настил 7 для інспекції, а при виявленні дефектів проводиться усунення дефектних місць безпосередньо на холодильнику. Таким чином, виконання ланцюгового холодильника для листового прокату згідно з корисною моделлю дозволить розширити технологічні можливості устаткування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Ланцюговий холодильник, що містить ряд паралельних привідних замкнених ланцюгів з підтримуючими напрямними, послідовно розташованими уздовж верхніх гілок ланцюгів, який відрізняється тим, що він обладнаний ґратчастими настильними плитами, які закріплені на стаціонарно встановлених для них опорних рамах, розташованих між паралельними підтримуючими напрямними, крім того, обладнаний підтримувальними роликами, установленими під нижньою гілкою кожного з ланцюгів. 2 UA 85793 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
