Ланцюговий прес

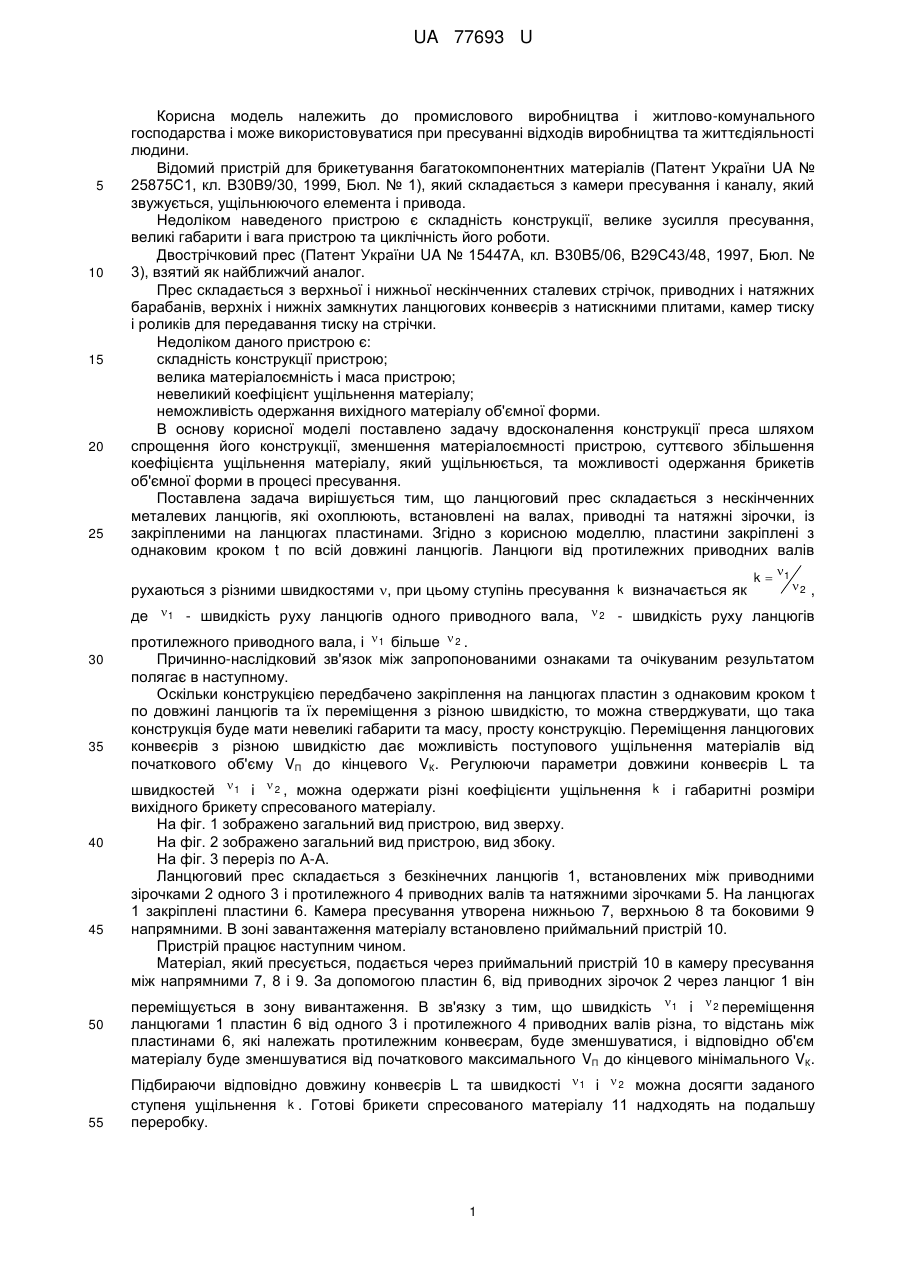

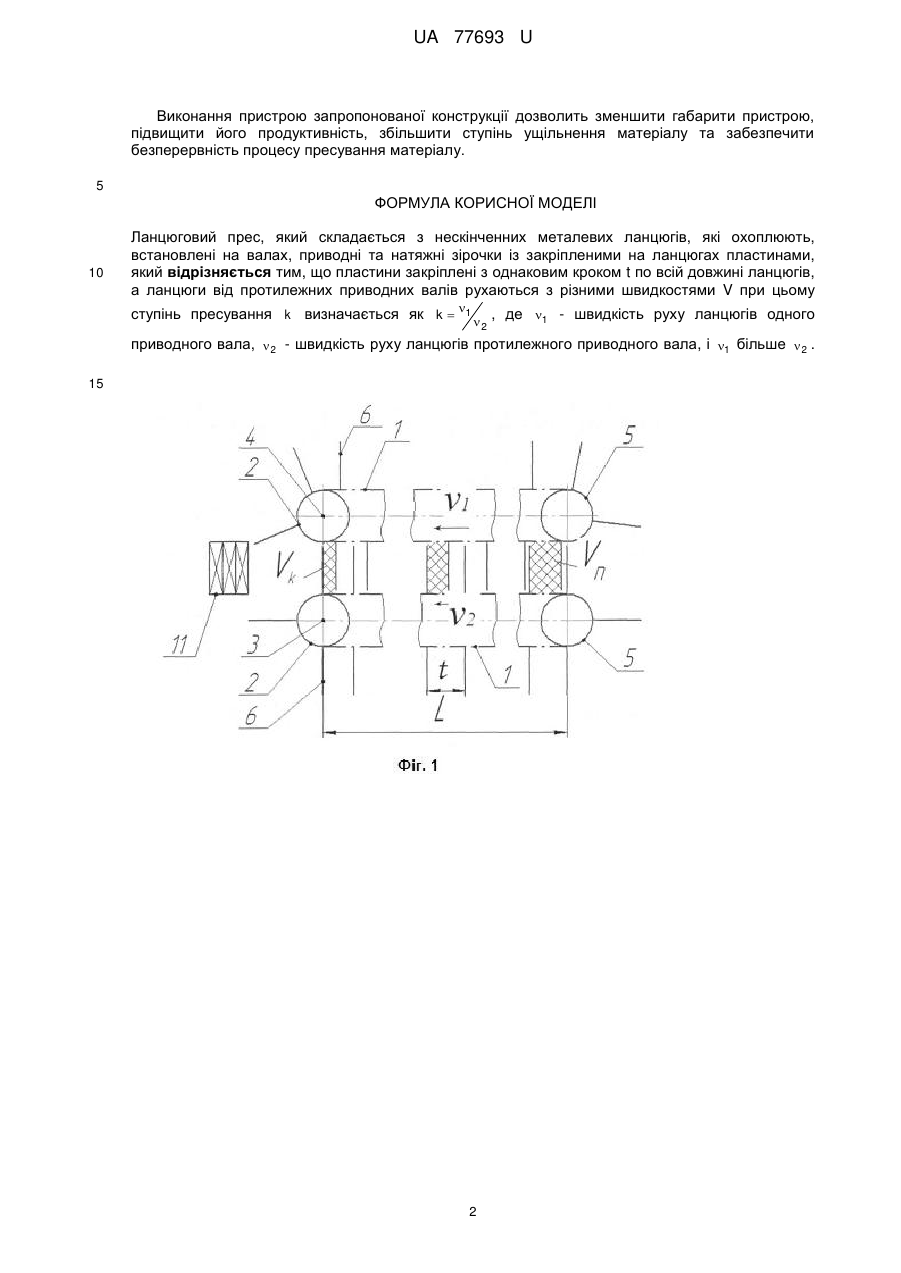

Реферат: Ланцюговий прес складається з нескінченних металевих ланцюгів, вала, приводних та натяжних зірочок із закріпленими на ланцюгах пластинами. UA 77693 U (12) UA 77693 U UA 77693 U 5 10 15 20 25 Корисна модель належить до промислового виробництва і житлово-комунального господарства і може використовуватися при пресуванні відходів виробництва та життєдіяльності людини. Відомий пристрій для брикетування багатокомпонентних матеріалів (Патент України UA № 25875С1, кл. В30В9/30, 1999, Бюл. № 1), який складається з камери пресування і каналу, який звужується, ущільнюючого елемента і привода. Недоліком наведеного пристрою є складність конструкції, велике зусилля пресування, великі габарити і вага пристрою та циклічність його роботи. Двострічковий прес (Патент України UA № 15447А, кл. В30В5/06, В29С43/48, 1997, Бюл. № 3), взятий як найближчий аналог. Прес складається з верхньої і нижньої нескінченних сталевих стрічок, приводних і натяжних барабанів, верхніх і нижніх замкнутих ланцюгових конвеєрів з натискними плитами, камер тиску і роликів для передавання тиску на стрічки. Недоліком даного пристрою є: складність конструкції пристрою; велика матеріалоємність і маса пристрою; невеликий коефіцієнт ущільнення матеріалу; неможливість одержання вихідного матеріалу об'ємної форми. В основу корисної моделі поставлено задачу вдосконалення конструкції преса шляхом спрощення його конструкції, зменшення матеріалоємності пристрою, суттєвого збільшення коефіцієнта ущільнення матеріалу, який ущільнюється, та можливості одержання брикетів об'ємної форми в процесі пресування. Поставлена задача вирішується тим, що ланцюговий прес складається з нескінченних металевих ланцюгів, які охоплюють, встановлені на валах, приводні та натяжні зірочки, із закріпленими на ланцюгах пластинами. Згідно з корисною моделлю, пластини закріплені з однаковим кроком t по всій довжині ланцюгів. Ланцюги від протилежних приводних валів рухаються з різними швидкостями , при цьому ступінь пресування k визначається як k 1 2 , де  1 - швидкість руху ланцюгів одного приводного вала,  2 - швидкість руху ланцюгів 30 35 40 45 50 55 протилежного приводного вала, і  1 більше  2 . Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкцією передбачено закріплення на ланцюгах пластин з однаковим кроком t по довжині ланцюгів та їх переміщення з різною швидкістю, то можна стверджувати, що така конструкція буде мати невеликі габарити та масу, просту конструкцію. Переміщення ланцюгових конвеєрів з різною швидкістю дає можливість поступового ущільнення матеріалів від початкового об'єму VП до кінцевого VК. Регулюючи параметри довжини конвеєрів L та швидкостей  1 і  2 , можна одержати різні коефіцієнти ущільнення k і габаритні розміри вихідного брикету спресованого матеріалу. На фіг. 1 зображено загальний вид пристрою, вид зверху. На фіг. 2 зображено загальний вид пристрою, вид збоку. На фіг. 3 переріз по А-А. Ланцюговий прес складається з безкінечних ланцюгів 1, встановлених між приводними зірочками 2 одного 3 і протилежного 4 приводних валів та натяжними зірочками 5. На ланцюгах 1 закріплені пластини 6. Камера пресування утворена нижньою 7, верхньою 8 та боковими 9 напрямними. В зоні завантаження матеріалу встановлено приймальний пристрій 10. Пристрій працює наступним чином. Матеріал, який пресується, подається через приймальний пристрій 10 в камеру пресування між напрямними 7, 8 і 9. За допомогою пластин 6, від приводних зірочок 2 через ланцюг 1 він переміщується в зону вивантаження. В зв'язку з тим, що швидкість  1 i  2 переміщення ланцюгами 1 пластин 6 від одного 3 і протилежного 4 приводних валів різна, то відстань між пластинами 6, які належать протилежним конвеєрам, буде зменшуватися, і відповідно об'єм матеріалу буде зменшуватися від початкового максимального VП до кінцевого мінімального VК. Підбираючи відповідно довжину конвеєрів L та швидкості  1 і  2 можна досягти заданого ступеня ущільнення k . Готові брикети спресованого матеріалу 11 надходять на подальшу переробку. 1 UA 77693 U Виконання пристрою запропонованої конструкції дозволить зменшити габарити пристрою, підвищити його продуктивність, збільшити ступінь ущільнення матеріалу та забезпечити безперервність процесу пресування матеріалу. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Ланцюговий прес, який складається з нескінченних металевих ланцюгів, які охоплюють, встановлені на валах, приводні та натяжні зірочки із закріпленими на ланцюгах пластинами, який відрізняється тим, що пластини закріплені з однаковим кроком t по всій довжині ланцюгів, а ланцюги від протилежних приводних валів рухаються з різними швидкостями V при цьому ступінь пресування k визначається як k  1  , де 1 - швидкість руху ланцюгів одного 2 приводного вала,  2 - швидкість руху ланцюгів протилежного приводного вала, і 1 більше  2 . 15 2 UA 77693 U 5 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
