Вакуумний холодильник

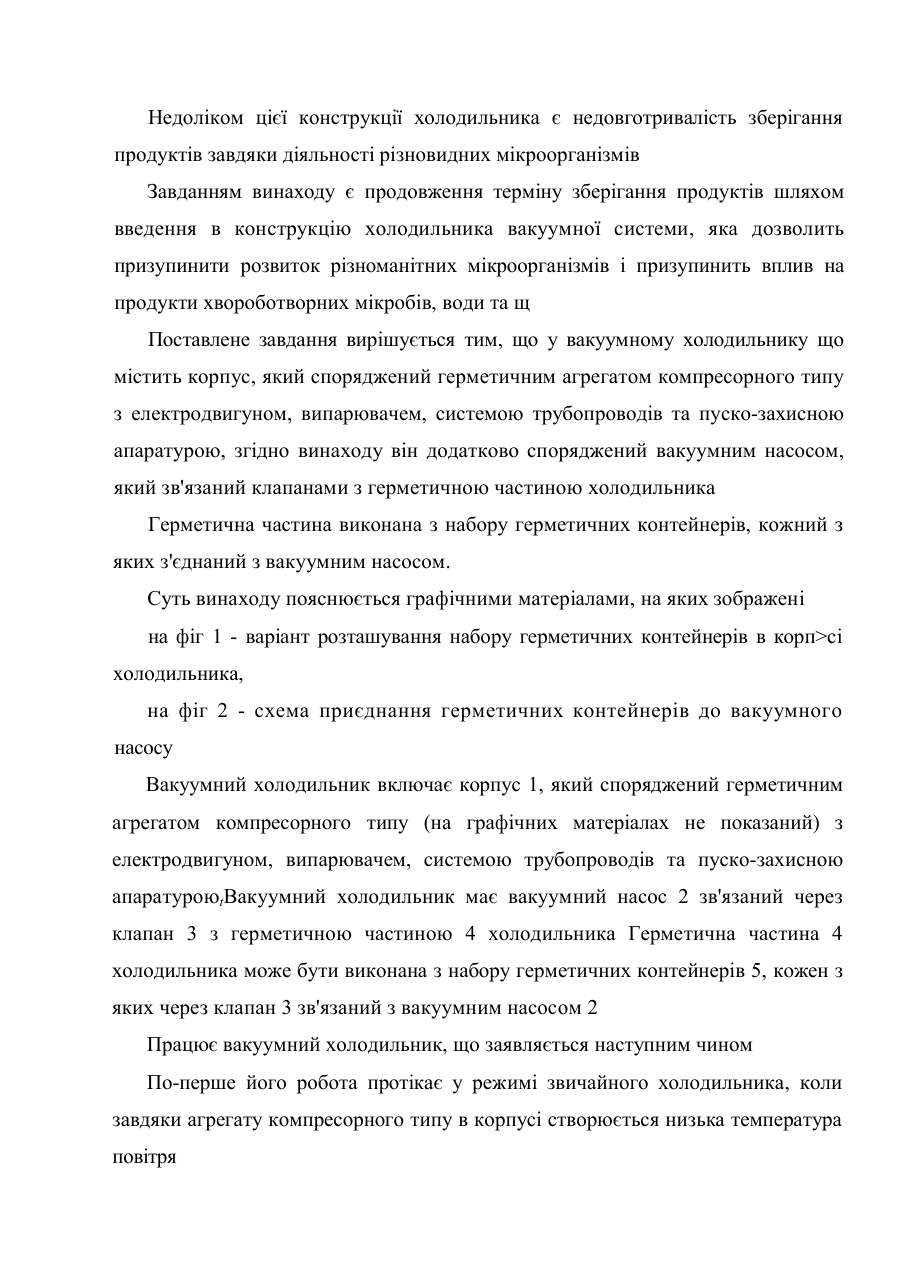

МІЖ 6 F25D 11/00 ВАКУУМНИЙ ХОЛОДИЛЬНИК Винахід належить до конструкції холодильників, які призначені для зберігання харчових продуктів в охолодженому стані. Відомий холодильник (див. Холодильники бытовые КШ-240П «Бирюса-10». Руководство по эксплуатации 00.10.0000.00 РЭ), що містить корпус у вигляді шафи, який споряджений герметичним агрегатом компресорного типу. Агрегат включає компресор з електродвигуном, випарювач, систему трубопроводів та пуско-захисну апаратуру, Охолодження продуктів здійснюється за допомогою саме цього агрегату. Недоліком цієї конструкції холодильника є недовготривалість зберігання продуктів завдяки діяльності різновидних мікроорганізмів Завданням винаходу є продовження терміну зберігання продуктів шляхом введення в конструкцію холодильника вакуумної системи, яка дозволить призупинити розвиток різноманітних мікроорганізмів і призупинить вплив на продукти хвороботворних мікробів, води та щ Поставлене завдання вирішується тим, що у вакуумному холодильнику що містить корпус, який споряджений герметичним агрегатом компресорного типу з електродвигуном, випарювачем, системою трубопроводів та пуско-захисною апаратурою, згідно винаходу він додатково споряджений вакуумним насосом, який зв'язаний клапанами з герметичною частиною холодильника Герметична частина виконана з набору герметичних контейнерів, кожний з яких з'єднаний з вакуумним насосом. Суть винаходу пояснюється графічними матеріалами, на яких зображені на фіг 1 - варіант розташування набору герметичних контейнерів в корп>сі холодильника, на фіг 2 - схема приєднання герметичних контейнерів до вакуумного насосу Вакуумний холодильник включає корпус 1, який споряджений герметичним агрегатом компресорного типу (на графічних матеріалах не показаний) з електродвигуном, випарювачем, системою трубопроводів та пуско-захисною апаратуроюtВакуумний холодильник має вакуумний насос 2 зв'язаний через клапан 3 з герметичною частиною 4 холодильника Герметична частина 4 холодильника може бути виконана з набору герметичних контейнерів 5, кожен з яких через клапан 3 зв'язаний з вакуумним насосом 2 Працює вакуумний холодильник, що заявляється наступним чином По-перше його робота протікає у режимі звичайного холодильника, коли завдяки агрегату компресорного типу в корпусі створюється низька температура повітря По-друге, коли в корпус 1 холодильника встановлюють герметичний контейнер 5 система клапанів 3 з'єднує його з входом вакуумного насосу 2 і він автоматично включається, що приводить до створення вакууму в контейнері, після чого через визначений час насос 2 відключається. Це дозволяє зберігати продукти не тільки при низькій температурі, а й при відсутності різноманітних мікроорганізмів завдяки вакууму в герметичних контейнерах, тобто значно довше ніж у звичайному холодильнику. Автор ДР/^Ч О І.Юрист 4 Ф'г. 2
