Гідравлічний привод блочно-порційного відокремлювача консервованих кормів

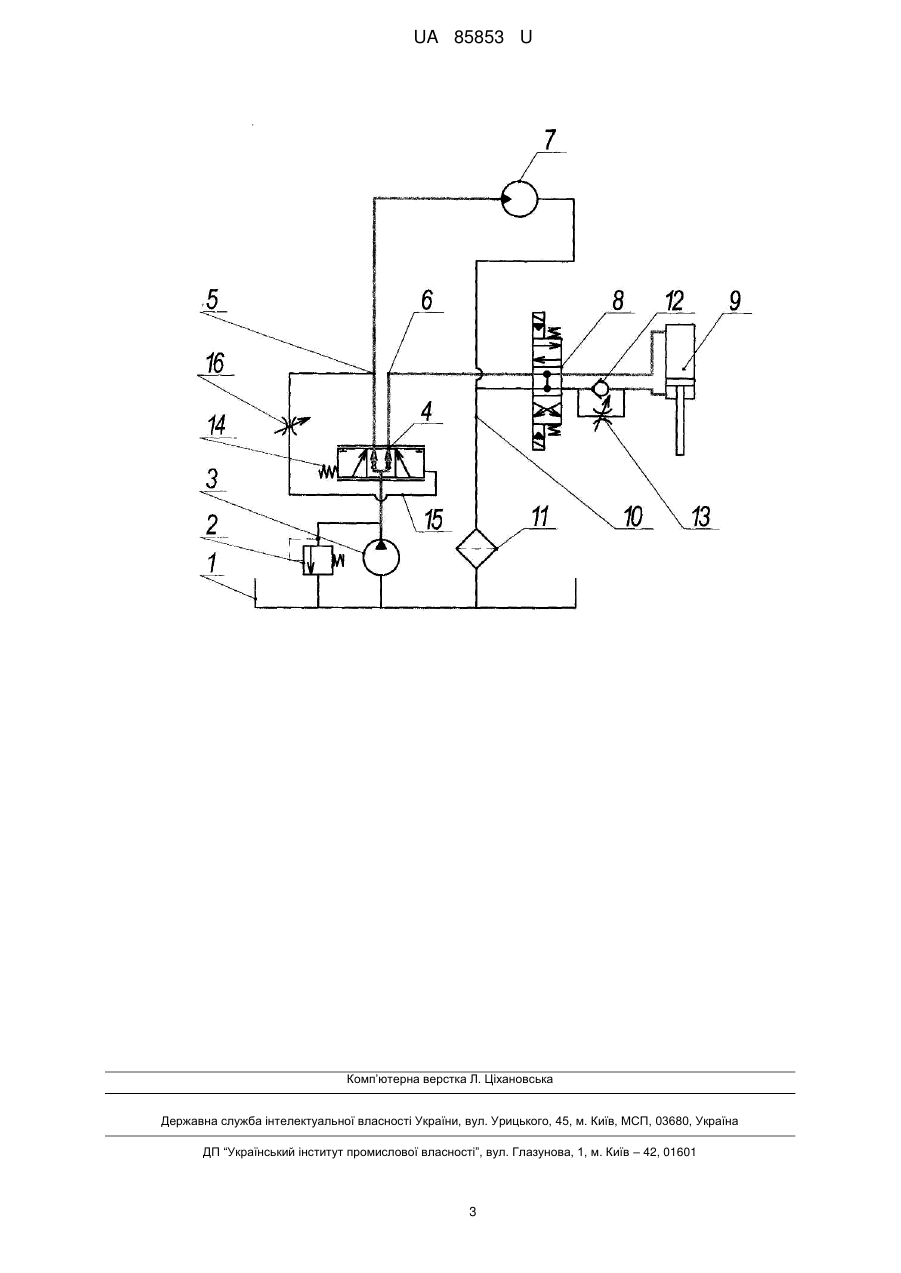

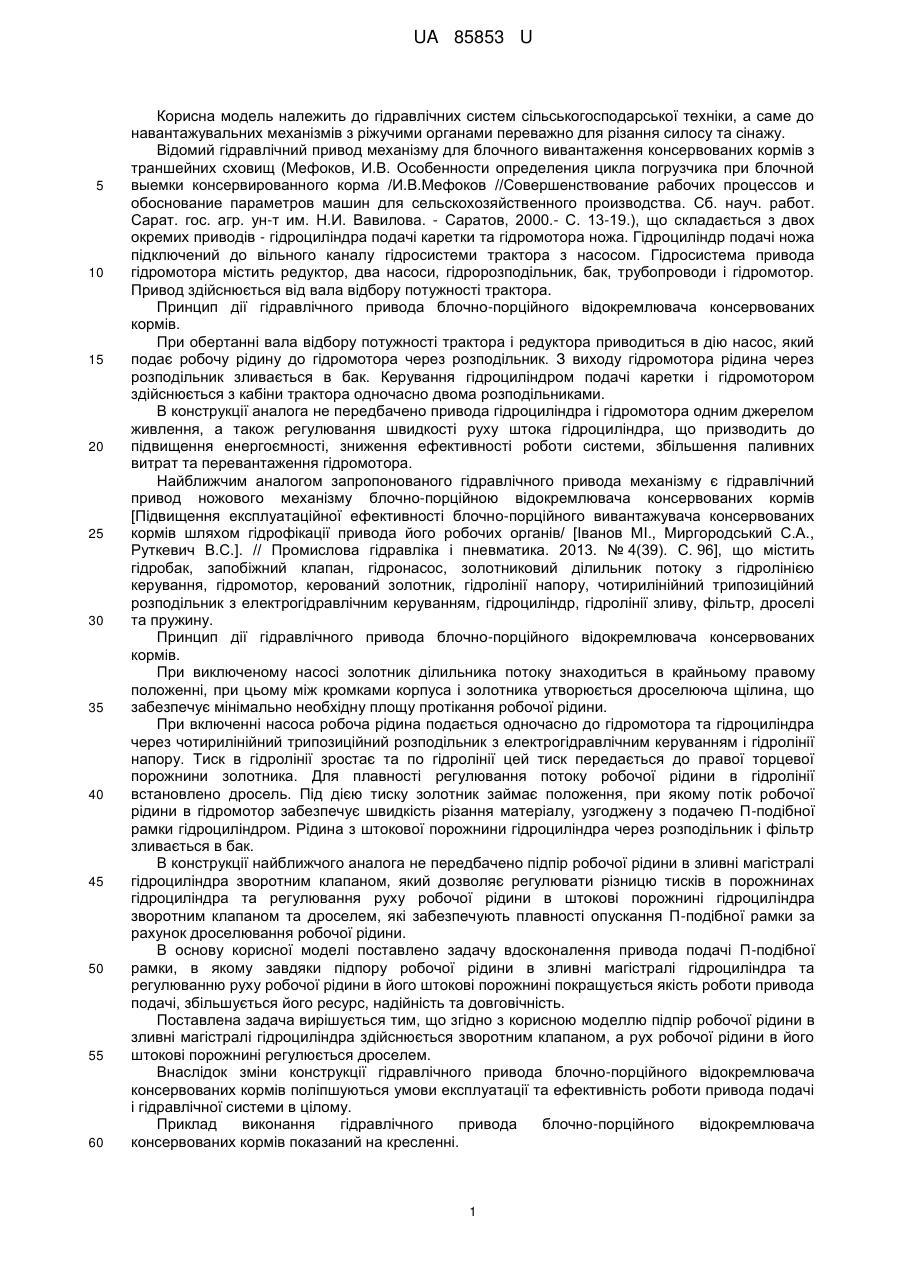

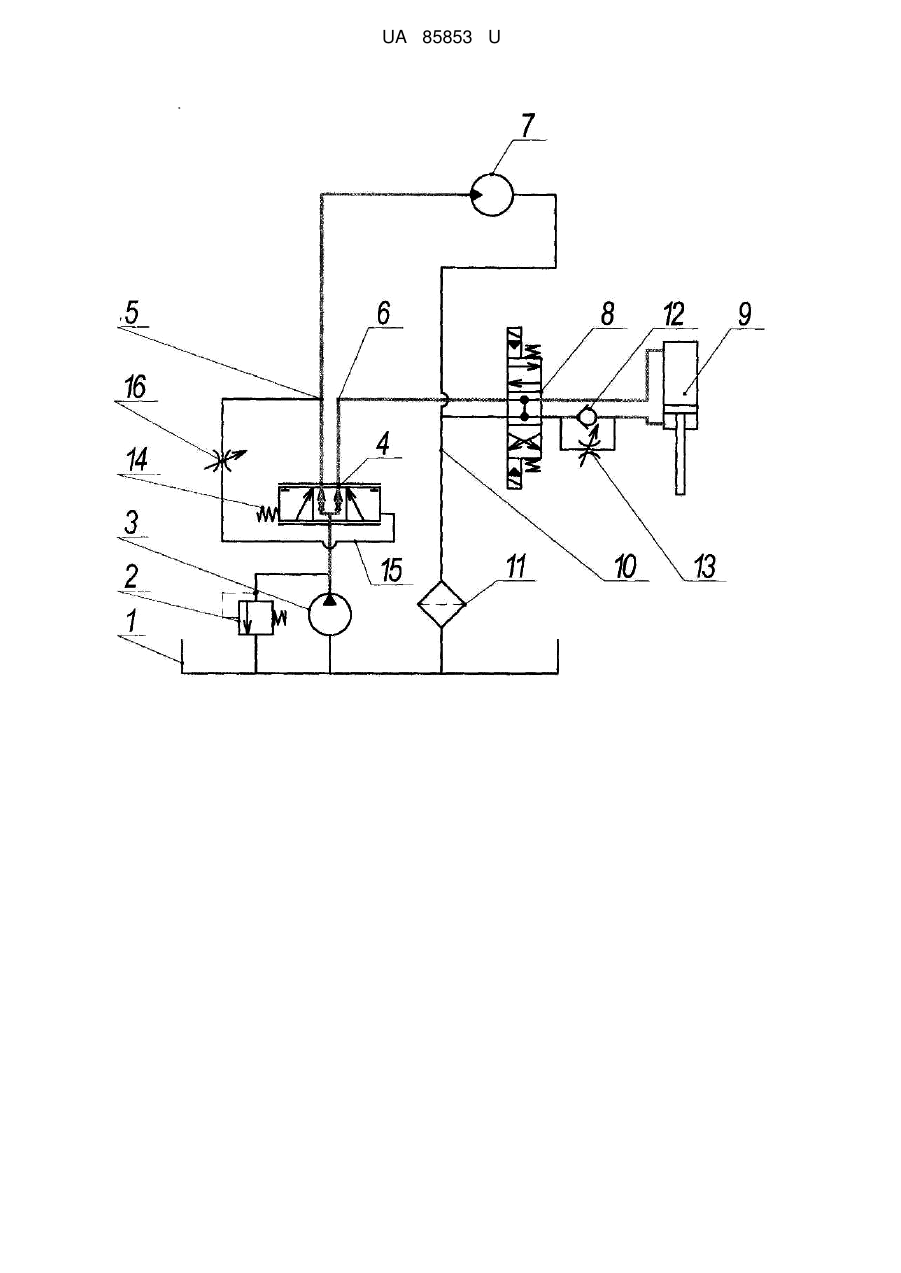

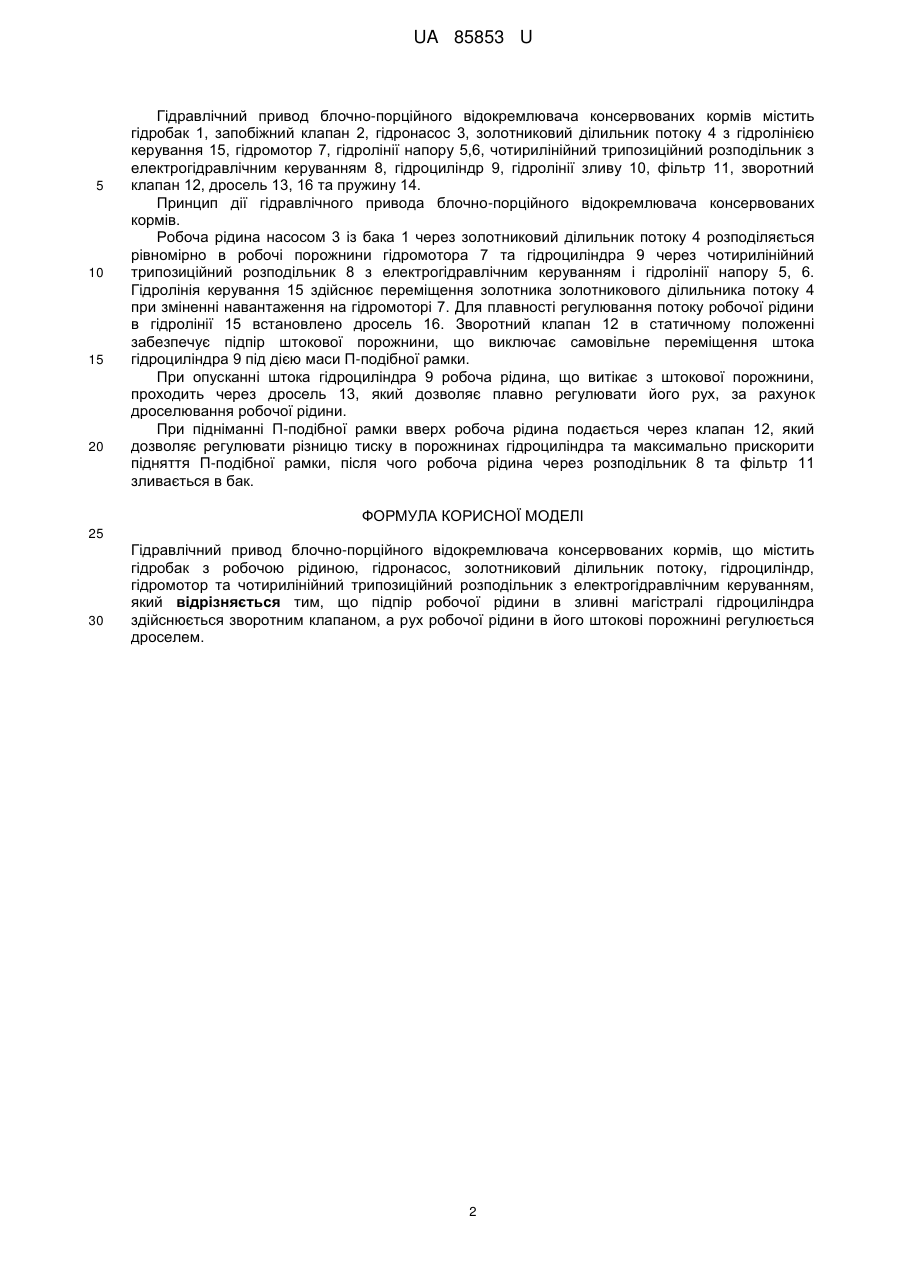

Реферат: Гідравлічний привод блочно-порційного відокремлювача консервованих кормів містить гідробак з робочою рідиною, гідронасос, золотниковий ділильник потоку, гідроциліндр, гідромотор та чотирилінійний трипозиційний розподільник з електрогідравлічним керуванням. Підпір робочої рідини в зливні магістралі гідроциліндра здійснюється зворотним клапаном, а рух робочої рідини в його штокові порожнині регулюється дроселем. UA 85853 U (54) ГІДРАВЛІЧНИЙ ПРИВОД БЛОЧНО-ПОРЦІЙНОГО ВІДОКРЕМЛЮВАЧА КОНСЕРВОВАНИХ КОРМІВ UA 85853 U UA 85853 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гідравлічних систем сільськогосподарської техніки, а саме до навантажувальних механізмів з ріжучими органами переважно для різання силосу та сінажу. Відомий гідравлічний привод механізму для блочного вивантаження консервованих кормів з траншейних сховищ (Мефоков, И.В. Особенности определения цикла погрузчика при блочной выемки консервированного корма /И.В.Мефоков //Совершенствование рабочих процессов и обоснование параметров машин для сельскохозяйственного производства. Сб. науч. работ. Сарат. гос. агр. ун-т им. Н.И. Вавилова. - Саратов, 2000.- С. 13-19.), що складається з двох окремих приводів - гідроциліндра подачі каретки та гідромотора ножа. Гідроциліндр подачі ножа підключений до вільного каналу гідросистеми трактора з насосом. Гідросистема привода гідромотора містить редуктор, два насоси, гідророзподільник, бак, трубопроводи і гідромотор. Привод здійснюється від вала відбору потужності трактора. Принцип дії гідравлічного привода блочно-порційного відокремлювача консервованих кормів. При обертанні вала відбору потужності трактора і редуктора приводиться в дію насос, який подає робочу рідину до гідромотора через розподільник. З виходу гідромотора рідина через розподільник зливається в бак. Керування гідроциліндром подачі каретки і гідромотором здійснюється з кабіни трактора одночасно двома розподільниками. В конструкції аналога не передбачено привода гідроциліндра і гідромотора одним джерелом живлення, а також регулювання швидкості руху штока гідроциліндра, що призводить до підвищення енергоємності, зниження ефективності роботи системи, збільшення паливних витрат та перевантаження гідромотора. Найближчим аналогом запропонованого гідравлічного привода механізму є гідравлічний привод ножового механізму блочно-порційною відокремлювача консервованих кормів [Підвищення експлуатаційної ефективності блочно-порційного вивантажувача консервованих кормів шляхом гідрофікації привода його робочих органів/ [Іванов МІ., Миргородський С.А., Руткевич B.C.]. // Промислова гідравліка і пневматика. 2013. № 4(39). С. 96], що містить гідробак, запобіжний клапан, гідронасос, золотниковий ділильник потоку з гідролінією керування, гідромотор, керований золотник, гідролінії напору, чотирилінійний трипозиційний розподільник з електрогідравлічним керуванням, гідроциліндр, гідролінії зливу, фільтр, дроселі та пружину. Принцип дії гідравлічного привода блочно-порційного відокремлювача консервованих кормів. При виключеному насосі золотник ділильника потоку знаходиться в крайньому правому положенні, при цьому між кромками корпуса і золотника утворюється дроселююча щілина, що забезпечує мінімально необхідну площу протікання робочої рідини. При включенні насоса робоча рідина подається одночасно до гідромотора та гідроциліндра через чотирилінійний трипозиційний розподільник з електрогідравлічним керуванням і гідролінії напору. Тиск в гідролінії зростає та по гідролінії цей тиск передається до правої торцевої порожнини золотника. Для плавності регулювання потоку робочої рідини в гідролінії встановлено дросель. Під дією тиску золотник займає положення, при якому потік робочої рідини в гідромотор забезпечує швидкість різання матеріалу, узгоджену з подачею П-подібної рамки гідроциліндром. Рідина з штокової порожнини гідроциліндра через розподільник і фільтр зливається в бак. В конструкції найближчого аналога не передбачено підпір робочої рідини в зливні магістралі гідроциліндра зворотним клапаном, який дозволяє регулювати різницю тисків в порожнинах гідроциліндра та регулювання руху робочої рідини в штокові порожнині гідроциліндра зворотним клапаном та дроселем, які забезпечують плавності опускання П-подібної рамки за рахунок дроселювання робочої рідини. В основу корисної моделі поставлено задачу вдосконалення привода подачі Π-подібної рамки, в якому завдяки підпору робочої рідини в зливні магістралі гідроциліндра та регулюванню руху робочої рідини в його штокові порожнині покращується якість роботи привода подачі, збільшується його ресурс, надійність та довговічність. Поставлена задача вирішується тим, що згідно з корисною моделлю підпір робочої рідини в зливні магістралі гідроциліндра здійснюється зворотним клапаном, а рух робочої рідини в його штокові порожнині регулюється дроселем. Внаслідок зміни конструкції гідравлічного привода блочно-порційного відокремлювача консервованих кормів поліпшуються умови експлуатації та ефективність роботи привода подачі і гідравлічної системи в цілому. Приклад виконання гідравлічного привода блочно-порційного відокремлювача консервованих кормів показаний на кресленні. 1 UA 85853 U 5 10 15 20 Гідравлічний привод блочно-порційного відокремлювача консервованих кормів містить гідробак 1, запобіжний клапан 2, гідронасос 3, золотниковий ділильник потоку 4 з гідролінією керування 15, гідромотор 7, гідролінії напору 5,6, чотирилінійний трипозиційний розподільник з електрогідравлічним керуванням 8, гідроциліндр 9, гідролінії зливу 10, фільтр 11, зворотний клапан 12, дросель 13, 16 та пружину 14. Принцип дії гідравлічного привода блочно-порційного відокремлювача консервованих кормів. Робоча рідина насосом 3 із бака 1 через золотниковий ділильник потоку 4 розподіляється рівномірно в робочі порожнини гідромотора 7 та гідроциліндра 9 через чотирилінійний трипозиційний розподільник 8 з електрогідравлічним керуванням і гідролінії напору 5, 6. Гідролінія керування 15 здійснює переміщення золотника золотникового ділильника потоку 4 при зміненні навантаження на гідромоторі 7. Для плавності регулювання потоку робочої рідини в гідролінії 15 встановлено дросель 16. Зворотний клапан 12 в статичному положенні забезпечує підпір штокової порожнини, що виключає самовільне переміщення штока гідроциліндра 9 під дією маси Π-подібної рамки. При опусканні штока гідроциліндра 9 робоча рідина, що витікає з штокової порожнини, проходить через дросель 13, який дозволяє плавно регулювати його рух, за рахунок дроселювання робочої рідини. При підніманні Π-подібної рамки вверх робоча рідина подається через клапан 12, який дозволяє регулювати різницю тиску в порожнинах гідроциліндра та максимально прискорити підняття Π-подібної рамки, після чого робоча рідина через розподільник 8 та фільтр 11 зливається в бак. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Гідравлічний привод блочно-порційного відокремлювача консервованих кормів, що містить гідробак з робочою рідиною, гідронасос, золотниковий ділильник потоку, гідроциліндр, гідромотор та чотирилінійний трипозиційний розподільник з електрогідравлічним керуванням, який відрізняється тим, що підпір робочої рідини в зливні магістралі гідроциліндра здійснюється зворотним клапаном, а рух робочої рідини в його штокові порожнині регулюється дроселем. 2 UA 85853 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
