Гідравлічна система привода блочно-порційного відокремлювача консервованих кормів
Номер патенту: 80007
Опубліковано: 13.05.2013
Автори: Руткевич Володимир Степанович, Іванов Микола Іванович, Шарий Олександр Іванович, Шарий Анатолій Іванович, Зінєв Михайло Вікторович
Формула / Реферат

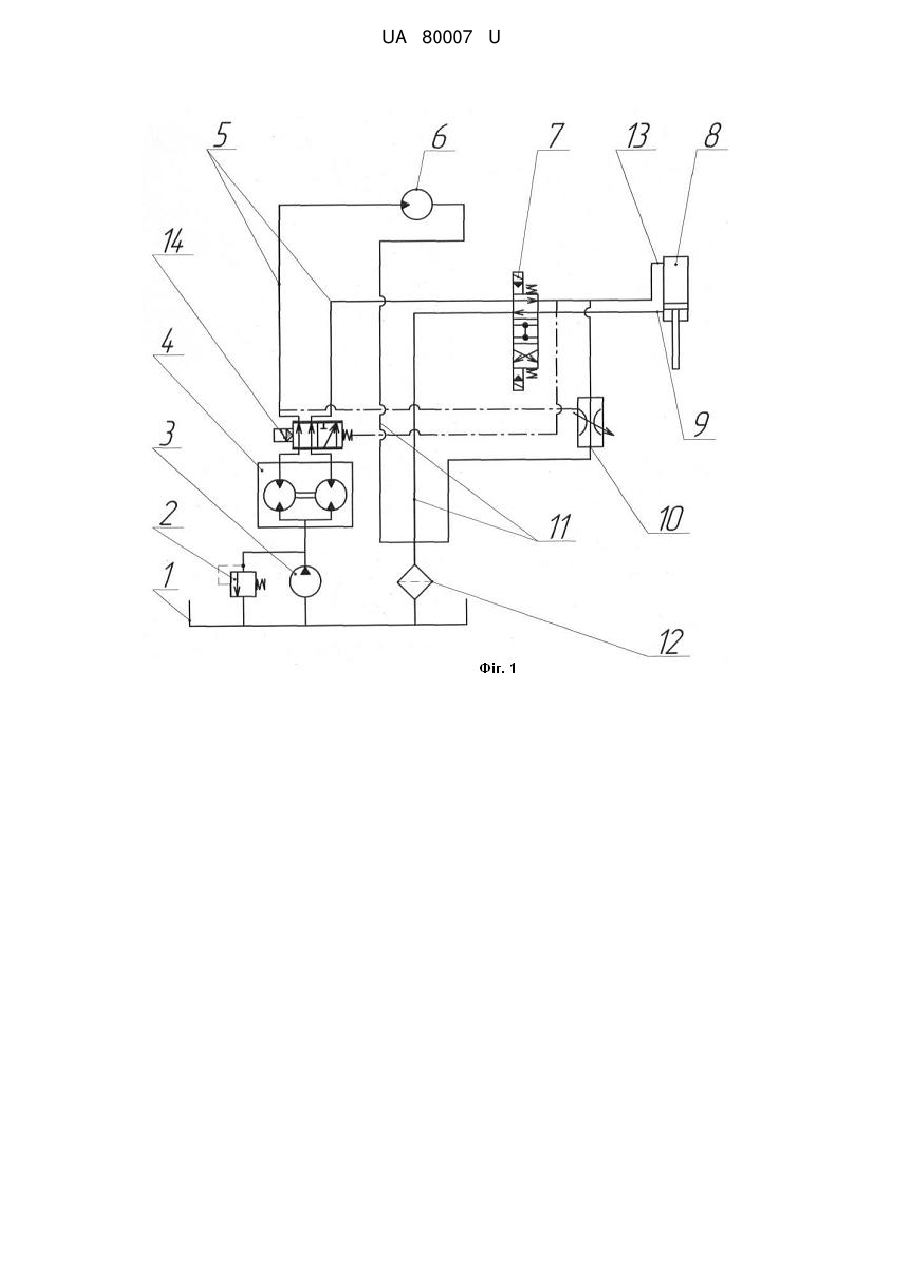

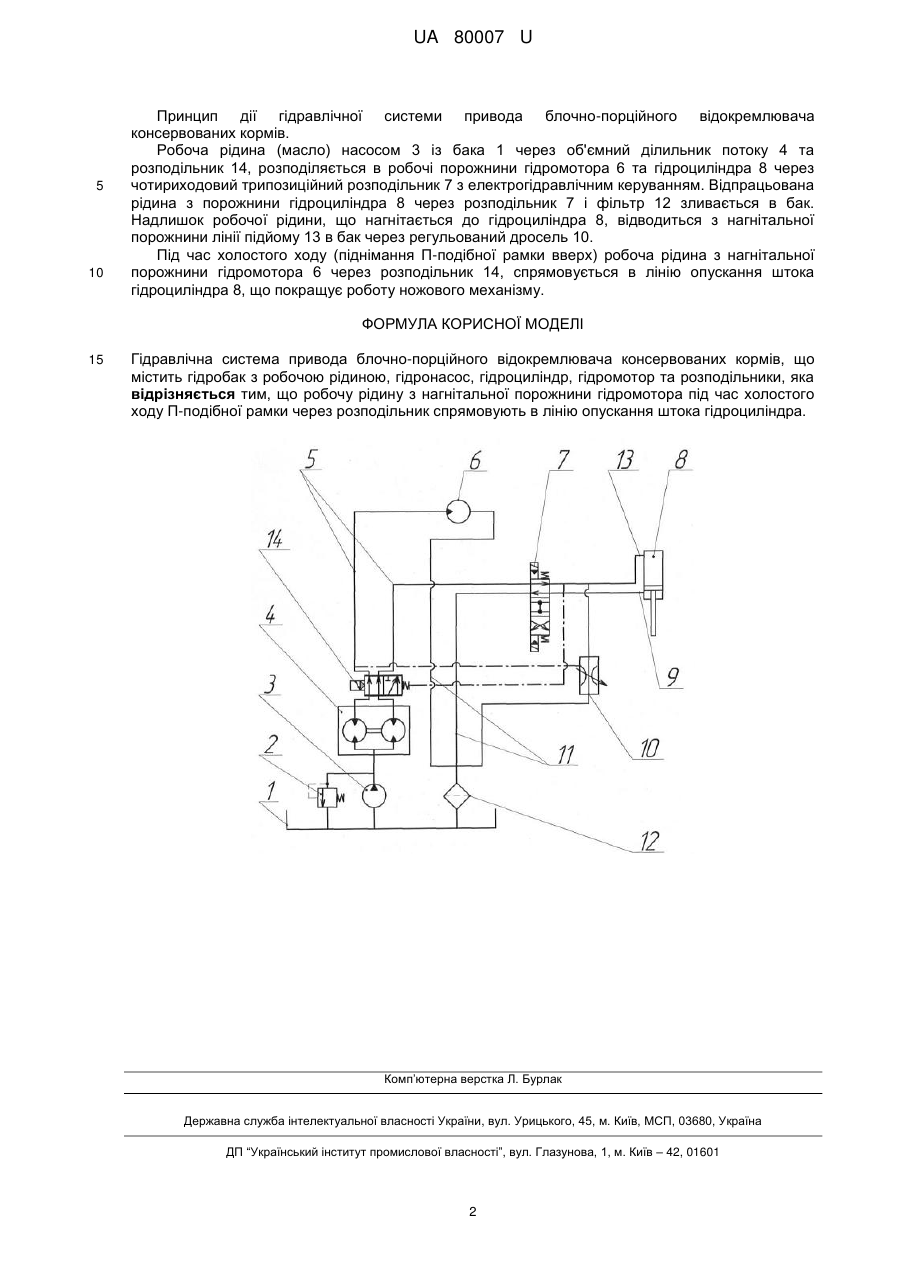

Гідравлічна система привода блочно-порційного відокремлювача консервованих кормів, що містить гідробак з робочою рідиною, гідронасос, гідроциліндр, гідромотор та розподільники яка відрізняється тим, що робочу рідину з нагнітальної порожнини гідромотора під час холостого ходу П-подібної рамки через розподільник спрямовують в лінію опускання штока гідроциліндра.
Текст

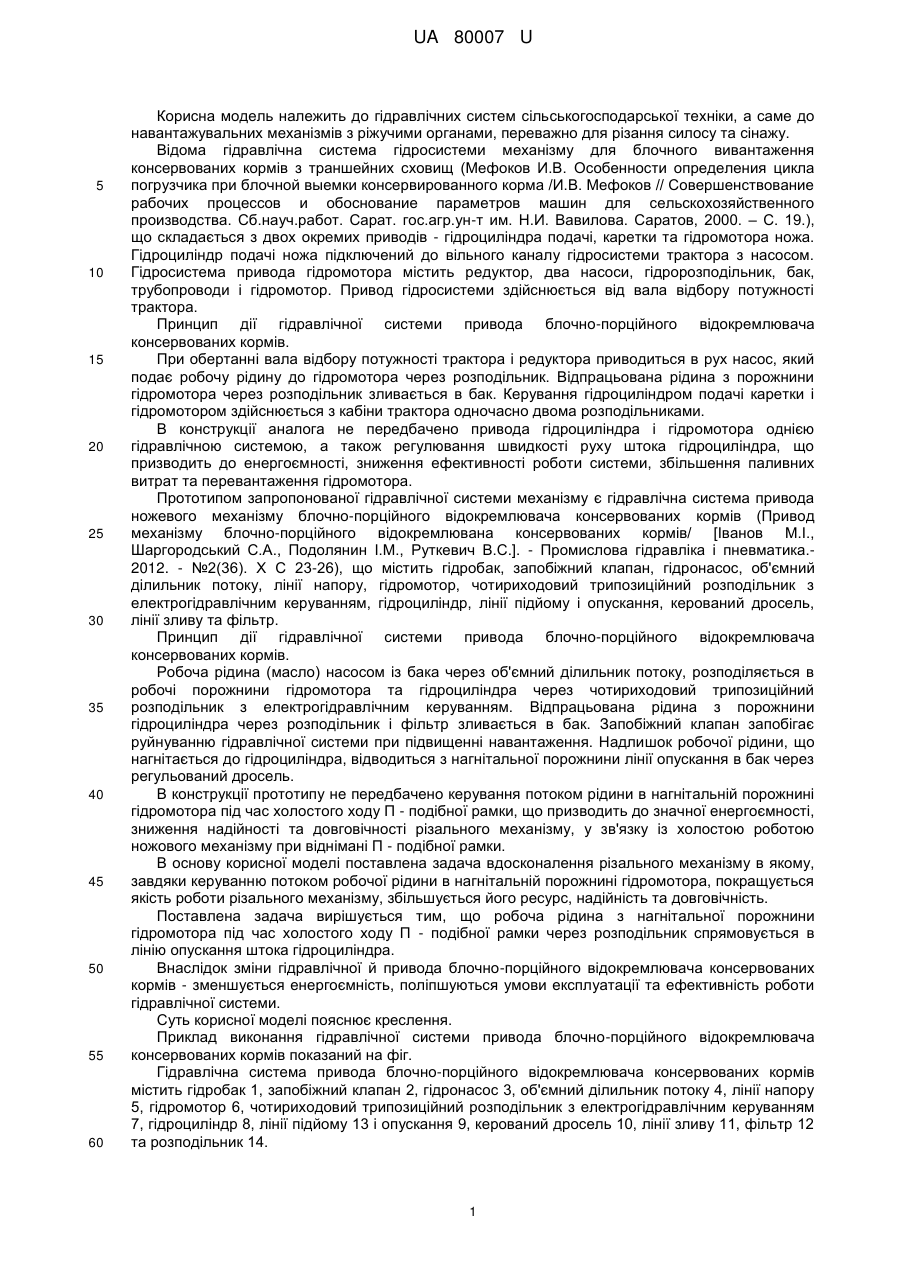

Реферат: Гідравлічна система привода блочно-порційного відокремлювача консервованих кормів містить гідробак з робочою рідиною, гідронасос, гідроциліндр, гідромотор та розподільники. Робочу рідину з нагнітальної порожнини гідромотора під час холостого ходу П - подібної рамки через розподільник спрямовують в лінію опускання штока гідроциліндра. UA 80007 U (12) UA 80007 U UA 80007 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гідравлічних систем сільськогосподарської техніки, а саме до навантажувальних механізмів з ріжучими органами, переважно для різання силосу та сінажу. Відома гідравлічна система гідросистеми механізму для блочного вивантаження консервованих кормів з траншейних сховищ (Мефоков И.В. Особенности определения цикла погрузчика при блочной выемки консервированного корма /И.В. Мефоков // Совершенствование рабочих процессов и обоснование параметров машин для сельскохозяйственного производства. Сб.науч.работ. Сарат. гос.агр.ун-т им. Н.И. Вавилова. Саратов, 2000. – С. 19.), що складається з двох окремих приводів - гідроциліндра подачі, каретки та гідромотора ножа. Гідроциліндр подачі ножа підключений до вільного каналу гідросистеми трактора з насосом. Гідросистема привода гідромотора містить редуктор, два насоси, гідророзподільник, бак, трубопроводи і гідромотор. Привод гідросистеми здійснюється від вала відбору потужності трактора. Принцип дії гідравлічної системи привода блочно-порційного відокремлювача консервованих кормів. При обертанні вала відбору потужності трактора і редуктора приводиться в рух насос, який подає робочу рідину до гідромотора через розподільник. Відпрацьована рідина з порожнини гідромотора через розподільник зливається в бак. Керування гідроциліндром подачі каретки і гідромотором здійснюється з кабіни трактора одночасно двома розподільниками. В конструкції аналога не передбачено привода гідроциліндра і гідромотора однією гідравлічною системою, а також регулювання швидкості руху штока гідроциліндра, що призводить до енергоємності, зниження ефективності роботи системи, збільшення паливних витрат та перевантаження гідромотора. Прототипом запропонованої гідравлічної системи механізму є гідравлічна система привода ножевого механізму блочно-порційного відокремлювача консервованих кормів (Привод механізму блочно-порційного відокремлювана консервованих кормів/ [Іванов М.І., Шаргородський С.А., Подолянин І.М., Руткевич B.C.]. - Промислова гідравліка і пневматика.2012. - №2(36). Х С 23-26), що містить гідробак, запобіжний клапан, гідронасос, об'ємний ділильник потоку, лінії напору, гідромотор, чотириходовий трипозиційний розподільник з електрогідравлічним керуванням, гідроциліндр, лінії підйому і опускання, керований дросель, лінії зливу та фільтр. Принцип дії гідравлічної системи привода блочно-порційного відокремлювача консервованих кормів. Робоча рідина (масло) насосом із бака через об'ємний ділильник потоку, розподіляється в робочі порожнини гідромотора та гідроциліндра через чотириходовий трипозиційний розподільник з електрогідравлічним керуванням. Відпрацьована рідина з порожнини гідроциліндра через розподільник і фільтр зливається в бак. Запобіжний клапан запобігає руйнуванню гідравлічної системи при підвищенні навантаження. Надлишок робочої рідини, що нагнітається до гідроциліндра, відводиться з нагнітальної порожнини лінії опускання в бак через регульований дросель. В конструкції прототипу не передбачено керування потоком рідини в нагнітальній порожнині гідромотора під час холостого ходу П - подібної рамки, що призводить до значної енергоємності, зниження надійності та довговічності різального механізму, у зв'язку із холостою роботою ножового механізму при віднімані П - подібної рамки. В основу корисної моделі поставлена задача вдосконалення різального механізму в якому, завдяки керуванню потоком робочої рідини в нагнітальній порожнині гідромотора, покращується якість роботи різального механізму, збільшується його ресурс, надійність та довговічність. Поставлена задача вирішується тим, що робоча рідина з нагнітальної порожнини гідромотора під час холостого ходу П - подібної рамки через розподільник спрямовується в лінію опускання штока гідроциліндра. Внаслідок зміни гідравлічної й привода блочно-порційного відокремлювача консервованих кормів - зменшується енергоємність, поліпшуються умови експлуатації та ефективність роботи гідравлічної системи. Суть корисної моделі пояснює креслення. Приклад виконання гідравлічної системи привода блочно-порційного відокремлювача консервованих кормів показаний на фіг. Гідравлічна система привода блочно-порційного відокремлювача консервованих кормів містить гідробак 1, запобіжний клапан 2, гідронасос 3, об'ємний ділильник потоку 4, лінії напору 5, гідромотор 6, чотириходовий трипозиційний розподільник з електрогідравлічним керуванням 7, гідроциліндр 8, лінії підйому 13 і опускання 9, керований дросель 10, лінії зливу 11, фільтр 12 та розподільник 14. 1 UA 80007 U 5 10 Принцип дії гідравлічної системи привода блочно-порційного відокремлювача консервованих кормів. Робоча рідина (масло) насосом 3 із бака 1 через об'ємний ділильник потоку 4 та розподільник 14, розподіляється в робочі порожнини гідромотора 6 та гідроциліндра 8 через чотириходовий трипозиційний розподільник 7 з електрогідравлічним керуванням. Відпрацьована рідина з порожнини гідроциліндра 8 через розподільник 7 і фільтр 12 зливається в бак. Надлишок робочої рідини, що нагнітається до гідроциліндра 8, відводиться з нагнітальної порожнини лінії підйому 13 в бак через регульований дросель 10. Під час холостого ходу (піднімання П-подібної рамки вверх) робоча рідина з нагнітальної порожнини гідромотора 6 через розподільник 14, спрямовується в лінію опускання штока гідроциліндра 8, що покращує роботу ножового механізму. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Гідравлічна система привода блочно-порційного відокремлювача консервованих кормів, що містить гідробак з робочою рідиною, гідронасос, гідроциліндр, гідромотор та розподільники, яка відрізняється тим, що робочу рідину з нагнітальної порожнини гідромотора під час холостого ходу П-подібної рамки через розподільник спрямовують в лінію опускання штока гідроциліндра. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюHydraulic system of the drive of block-portion separator of conserved forage
Автори англійськоюIvanov Mykola Ivanovych, Rutkevych Volodymyr Stepanovych, Sharyi Anatolii Ivanovych, Sharyi Oleksandr Ivanovych, Zinev Mykhailo Viktorovychh
Назва патенту російськоюГидравлическая система привода блочно-порционного отделителя консервированных кормов
Автори російськоюИванов Николай Иванович, Руткевич Владимир Степанович, Шарый Анатолий Иванович, Шарый Александр Иванович, Зинев Михаил Викторович
МПК / Мітки
МПК: E02F 9/22
Мітки: відокремлювача, консервованих, блочно-порційного, гідравлічна, привода, система, кормів
