Гідравлічний привод блочно-порційного відокремлювача консервованих кормів

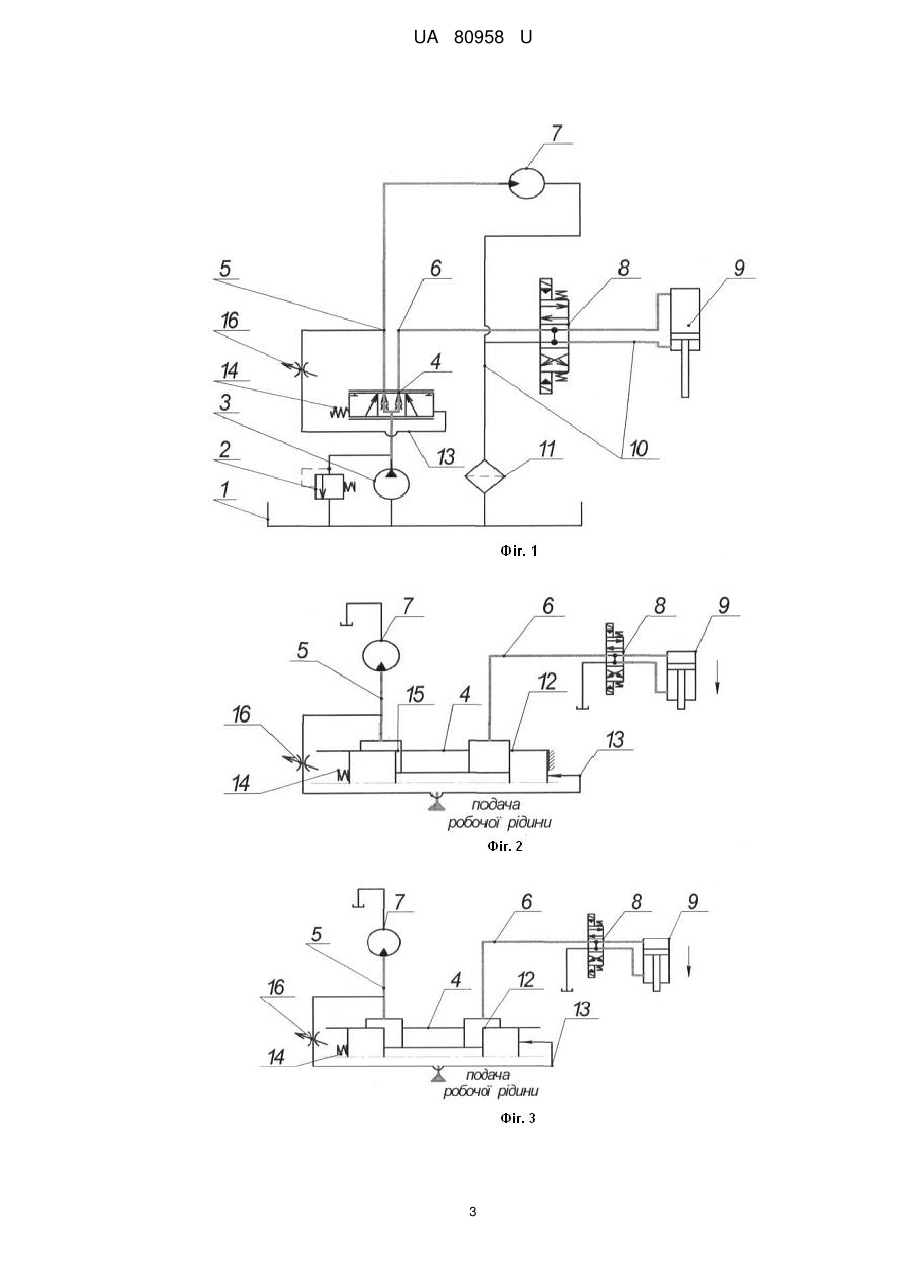

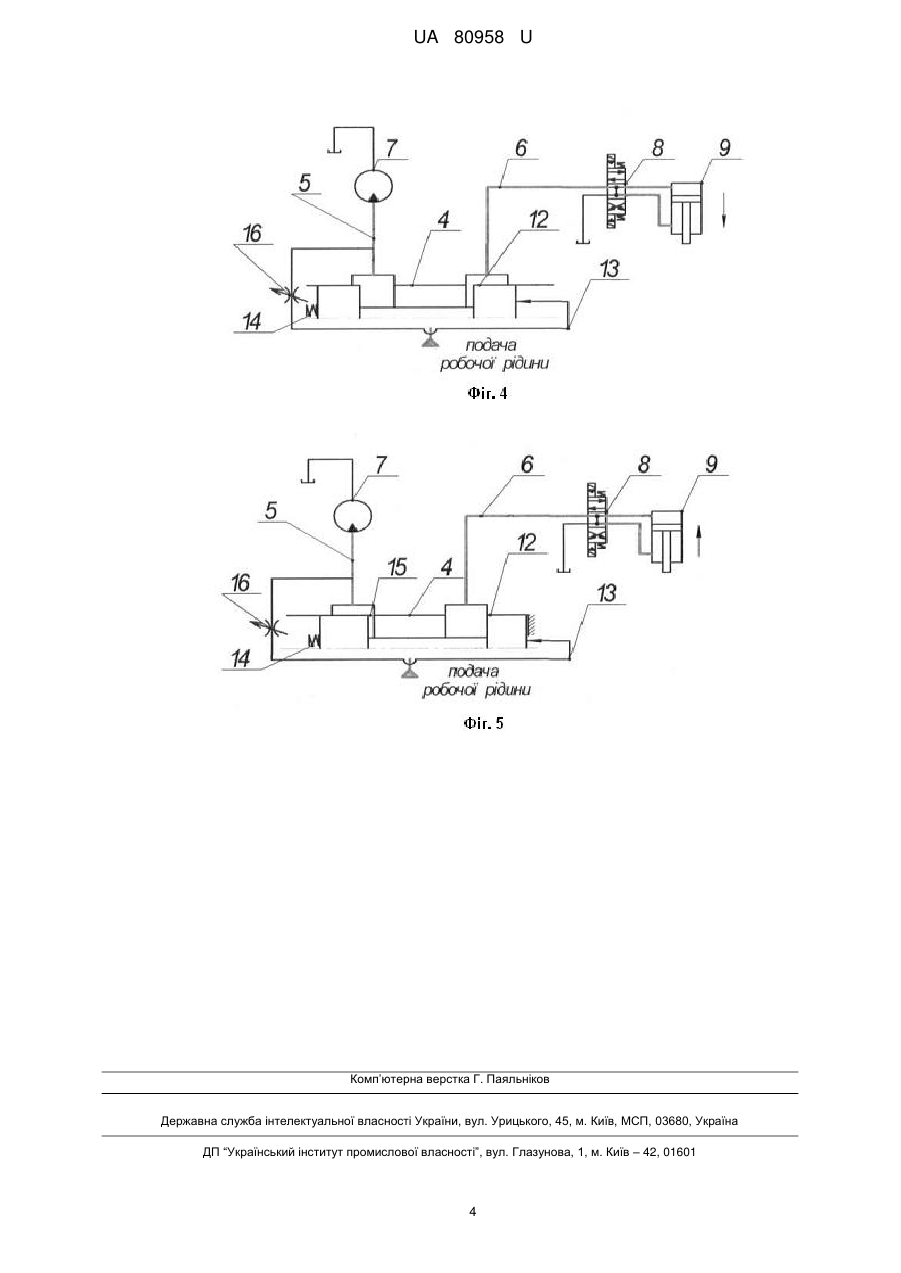

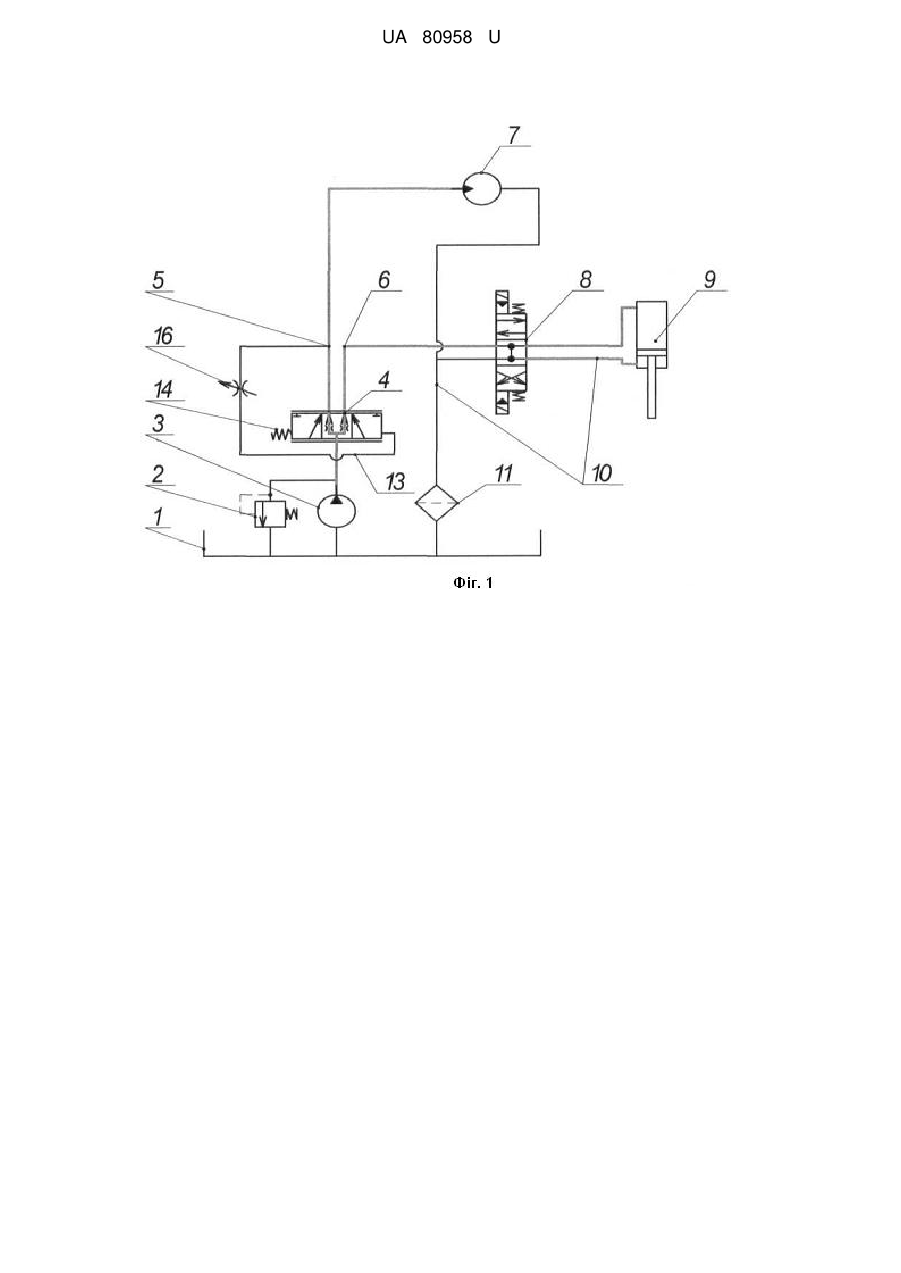

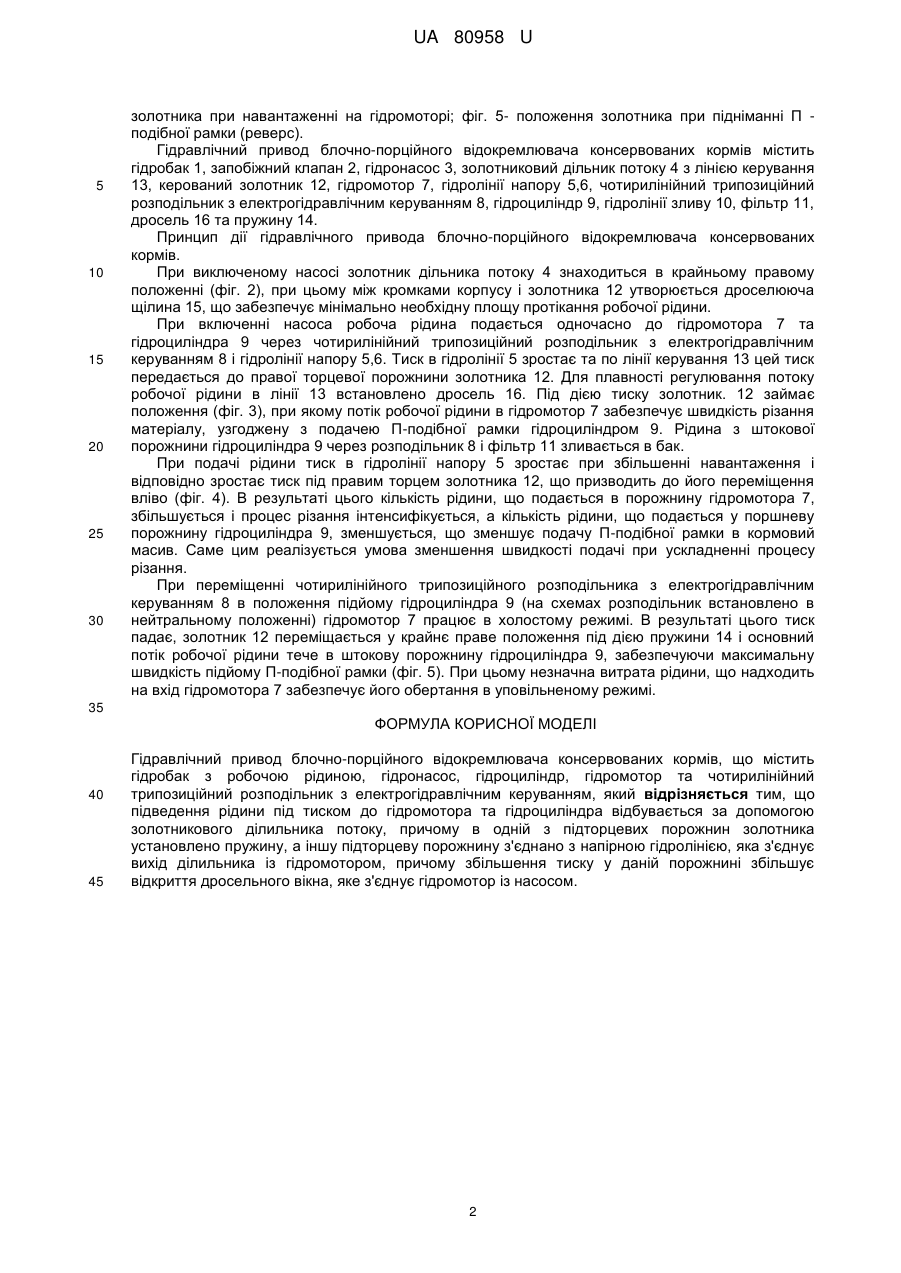

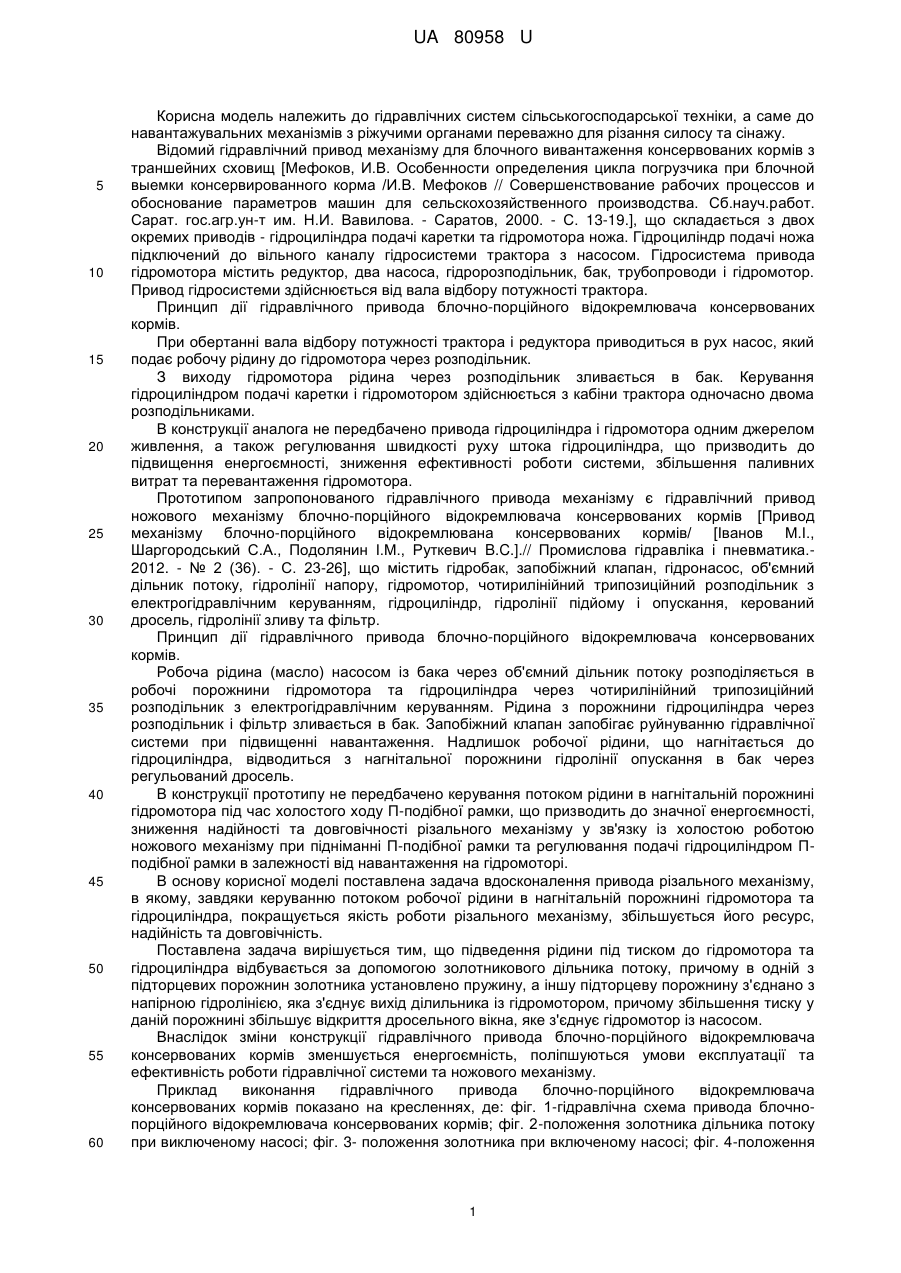

Реферат: Гідравлічний привод блочно-порційного відокремлювача консервованих кормів містить гідробак з робочою рідиною, гідронасос, гідроциліндр, гідромотор та чотирилінійний трипозиційний розподільник з електрогідравлічним керуванням. Підведення рідини під тиском до гідромотора та гідроциліндра відбувається за допомогою золотникового ділильника потоку, причому в одній з підторцевих порожнин золотника установлено пружину, а іншу підторцеву порожнину з'єднано з напірною гідролінією, яка з'єднує вихід ділильника із гідромотором, причому збільшення тиску у даній порожнині збільшує відкриття дросельного вікна, яке з'єднує гідромотор із насосом. UA 80958 U (54) ГІДРАВЛІЧНИЙ ПРИВОД БЛОЧНО-ПОРЦІЙНОГО ВІДОКРЕМЛЮВАЧА КОНСЕРВОВАНИХ КОРМІВ UA 80958 U UA 80958 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гідравлічних систем сільськогосподарської техніки, а саме до навантажувальних механізмів з ріжучими органами переважно для різання силосу та сінажу. Відомий гідравлічний привод механізму для блочного вивантаження консервованих кормів з траншейних сховищ [Мефоков, И.В. Особенности определения цикла погрузчика при блочной выемки консервированного корма /И.В. Мефоков // Совершенствование рабочих процессов и обоснование параметров машин для сельскохозяйственного производства. Сб.науч.работ. Сарат. гос.агр.ун-т им. Н.И. Вавилова. - Саратов, 2000. - С. 13-19.], що складається з двох окремих приводів - гідроциліндра подачі каретки та гідромотора ножа. Гідроциліндр подачі ножа підключений до вільного каналу гідросистеми трактора з насосом. Гідросистема привода гідромотора містить редуктор, два насоса, гідророзподільник, бак, трубопроводи і гідромотор. Привод гідросистеми здійснюється від вала відбору потужності трактора. Принцип дії гідравлічного привода блочно-порційного відокремлювача консервованих кормів. При обертанні вала відбору потужності трактора і редуктора приводиться в рух насос, який подає робочу рідину до гідромотора через розподільник. З виходу гідромотора рідина через розподільник зливається в бак. Керування гідроциліндром подачі каретки і гідромотором здійснюється з кабіни трактора одночасно двома розподільниками. В конструкції аналога не передбачено привода гідроциліндра і гідромотора одним джерелом живлення, а також регулювання швидкості руху штока гідроциліндра, що призводить до підвищення енергоємності, зниження ефективності роботи системи, збільшення паливних витрат та перевантаження гідромотора. Прототипом запропонованого гідравлічного привода механізму є гідравлічний привод ножового механізму блочно-порційного відокремлювача консервованих кормів [Привод механізму блочно-порційного відокремлювана консервованих кормів/ [Іванов М.І., Шаргородський С.А., Подолянин І.М., Руткевич B.C.].// Промислова гідравліка і пневматика.2012. - № 2 (36). - С. 23-26], що містить гідробак, запобіжний клапан, гідронасос, об'ємний дільник потоку, гідролінії напору, гідромотор, чотирилінійний трипозиційний розподільник з електрогідравлічним керуванням, гідроциліндр, гідролінії підйому і опускання, керований дросель, гідролінії зливу та фільтр. Принцип дії гідравлічного привода блочно-порційного відокремлювача консервованих кормів. Робоча рідина (масло) насосом із бака через об'ємний дільник потоку розподіляється в робочі порожнини гідромотора та гідроциліндра через чотирилінійний трипозиційний розподільник з електрогідравлічним керуванням. Рідина з порожнини гідроциліндра через розподільник і фільтр зливається в бак. Запобіжний клапан запобігає руйнуванню гідравлічної системи при підвищенні навантаження. Надлишок робочої рідини, що нагнітається до гідроциліндра, відводиться з нагнітальної порожнини гідролінії опускання в бак через регульований дросель. В конструкції прототипу не передбачено керування потоком рідини в нагнітальній порожнині гідромотора під час холостого ходу П-подібної рамки, що призводить до значної енергоємності, зниження надійності та довговічності різального механізму у зв'язку із холостою роботою ножового механізму при підніманні П-подібної рамки та регулювання подачі гідроциліндром Пподібної рамки в залежності від навантаження на гідромоторі. В основу корисної моделі поставлена задача вдосконалення привода різального механізму, в якому, завдяки керуванню потоком робочої рідини в нагнітальній порожнині гідромотора та гідроциліндра, покращується якість роботи різального механізму, збільшується його ресурс, надійність та довговічність. Поставлена задача вирішується тим, що підведення рідини під тиском до гідромотора та гідроциліндра відбувається за допомогою золотникового дільника потоку, причому в одній з підторцевих порожнин золотника установлено пружину, а іншу підторцеву порожнину з'єднано з напірною гідролінією, яка з'єднує вихід ділильника із гідромотором, причому збільшення тиску у даній порожнині збільшує відкриття дросельного вікна, яке з'єднує гідромотор із насосом. Внаслідок зміни конструкції гідравлічного привода блочно-порційного відокремлювача консервованих кормів зменшується енергоємність, поліпшуються умови експлуатації та ефективність роботи гідравлічної системи та ножового механізму. Приклад виконання гідравлічного привода блочно-порційного відокремлювача консервованих кормів показано на кресленнях, де: фіг. 1-гідравлічна схема привода блочнопорційного відокремлювача консервованих кормів; фіг. 2-положення золотника дільника потоку при виключеному насосі; фіг. 3- положення золотника при включеному насосі; фіг. 4-положення 1 UA 80958 U 5 10 15 20 25 30 золотника при навантаженні на гідромоторі; фіг. 5- положення золотника при підніманні П подібної рамки (реверс). Гідравлічний привод блочно-порційного відокремлювача консервованих кормів містить гідробак 1, запобіжний клапан 2, гідронасос 3, золотниковий дільник потоку 4 з лінією керування 13, керований золотник 12, гідромотор 7, гідролінії напору 5,6, чотирилінійний трипозиційний розподільник з електрогідравлічним керуванням 8, гідроциліндр 9, гідролінії зливу 10, фільтр 11, дросель 16 та пружину 14. Принцип дії гідравлічного привода блочно-порційного відокремлювача консервованих кормів. При виключеному насосі золотник дільника потоку 4 знаходиться в крайньому правому положенні (фіг. 2), при цьому між кромками корпусу і золотника 12 утворюється дроселююча щілина 15, що забезпечує мінімально необхідну площу протікання робочої рідини. При включенні насоса робоча рідина подається одночасно до гідромотора 7 та гідроциліндра 9 через чотирилінійний трипозиційний розподільник з електрогідравлічним керуванням 8 і гідролінії напору 5,6. Тиск в гідролінії 5 зростає та по лінії керування 13 цей тиск передається до правої торцевої порожнини золотника 12. Для плавності регулювання потоку робочої рідини в лінії 13 встановлено дросель 16. Під дією тиску золотник. 12 займає положення (фіг. 3), при якому потік робочої рідини в гідромотор 7 забезпечує швидкість різання матеріалу, узгоджену з подачею П-подібної рамки гідроциліндром 9. Рідина з штокової порожнини гідроциліндра 9 через розподільник 8 і фільтр 11 зливається в бак. При подачі рідини тиск в гідролінії напору 5 зростає при збільшенні навантаження і відповідно зростає тиск під правим торцем золотника 12, що призводить до його переміщення вліво (фіг. 4). В результаті цього кількість рідини, що подається в порожнину гідромотора 7, збільшується і процес різання інтенсифікується, а кількість рідини, що подається у поршневу порожнину гідроциліндра 9, зменшується, що зменшує подачу П-подібної рамки в кормовий масив. Саме цим реалізується умова зменшення швидкості подачі при ускладненні процесу різання. При переміщенні чотирилінійного трипозиційного розподільника з електрогідравлічним керуванням 8 в положення підйому гідроциліндра 9 (на схемах розподільник встановлено в нейтральному положенні) гідромотор 7 працює в холостому режимі. В результаті цього тиск падає, золотник 12 переміщається у крайнє праве положення під дією пружини 14 і основний потік робочої рідини тече в штокову порожнину гідроциліндра 9, забезпечуючи максимальну швидкість підйому П-подібної рамки (фіг. 5). При цьому незначна витрата рідини, що надходить на вхід гідромотора 7 забезпечує його обертання в уповільненому режимі. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Гідравлічний привод блочно-порційного відокремлювача консервованих кормів, що містить гідробак з робочою рідиною, гідронасос, гідроциліндр, гідромотор та чотирилінійний трипозиційний розподільник з електрогідравлічним керуванням, який відрізняється тим, що підведення рідини під тиском до гідромотора та гідроциліндра відбувається за допомогою золотникового ділильника потоку, причому в одній з підторцевих порожнин золотника установлено пружину, а іншу підторцеву порожнину з'єднано з напірною гідролінією, яка з'єднує вихід ділильника із гідромотором, причому збільшення тиску у даній порожнині збільшує відкриття дросельного вікна, яке з'єднує гідромотор із насосом. 2 UA 80958 U 3 UA 80958 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
