Гідравлічна схема привода блочно-порційного відокремлювача консервованих кормів

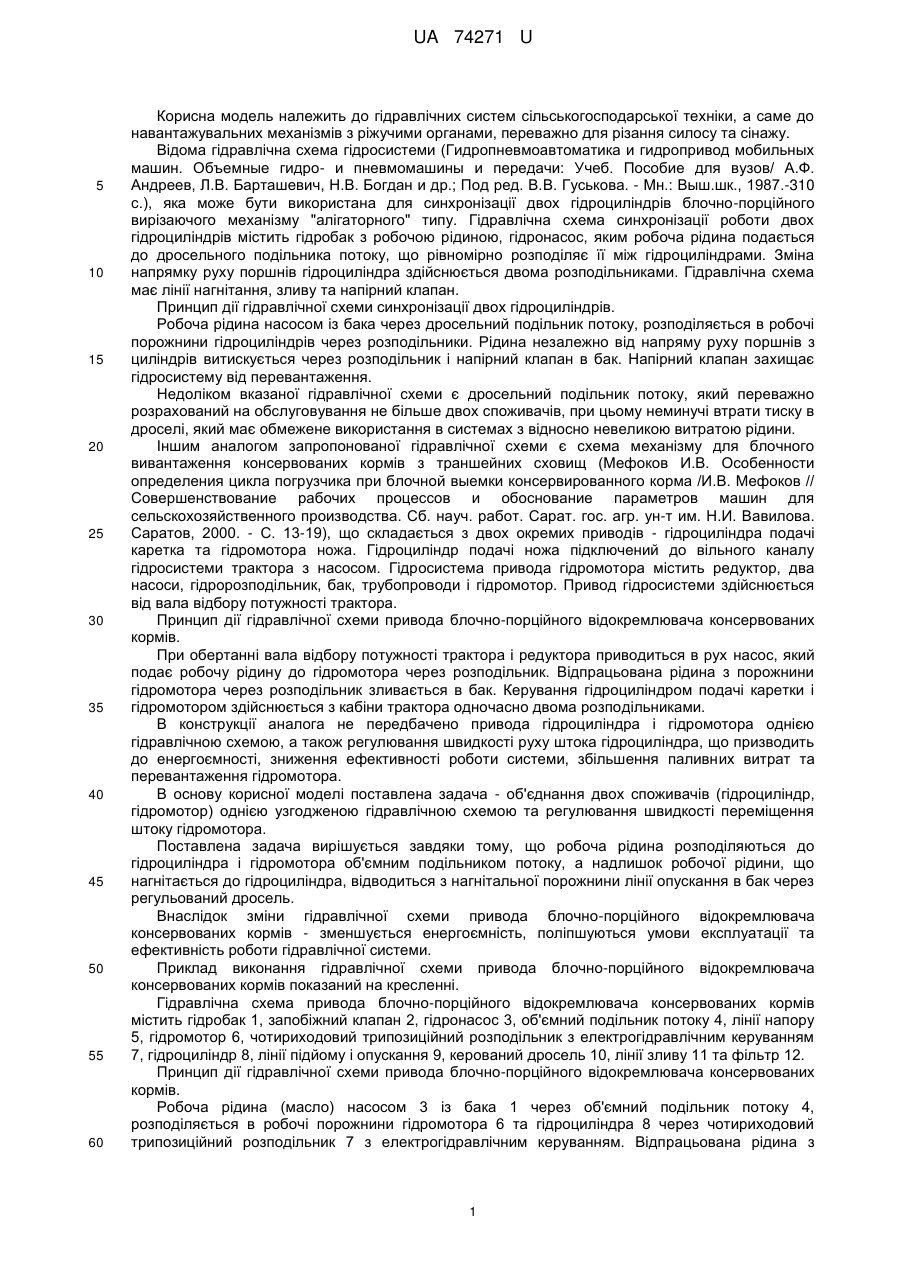

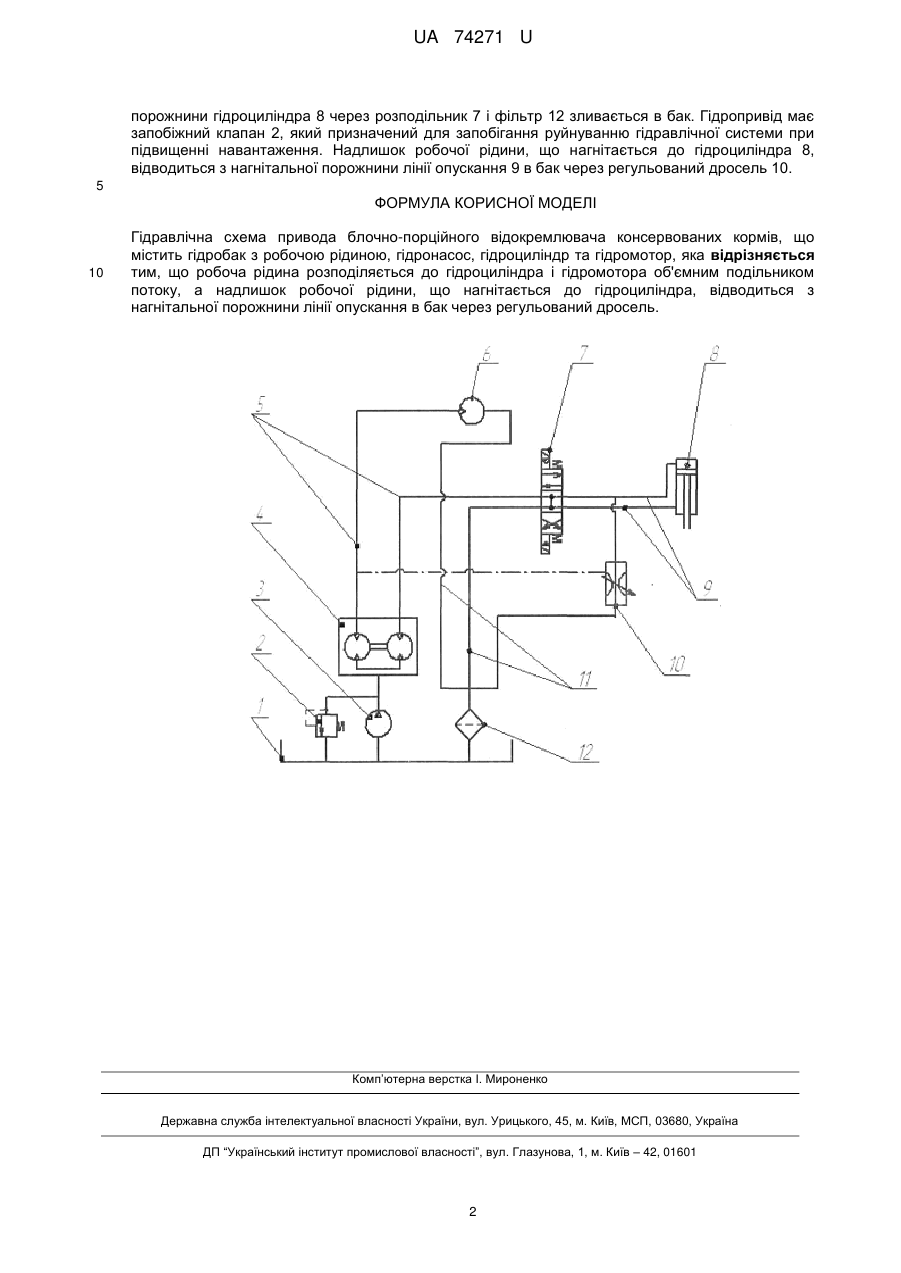

Реферат: Гідравлічна схема привода блочно-порційного відокремлювача консервованих кормів містить гідробак з робочою рідиною, гідронасос, гідроциліндр та гідромотор, об'ємний подільник потоку, нагнітальну порожнину, бак та регульований дросель. UA 74271 U (54) ГІДРАВЛІЧНА СХЕМА ПРИВОДА БЛОЧНО-ПОРЦІЙНОГО ВІДОКРЕМЛЮВАЧА КОНСЕРВОВАНИХ КОРМІВ UA 74271 U UA 74271 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гідравлічних систем сільськогосподарської техніки, а саме до навантажувальних механізмів з ріжучими органами, переважно для різання силосу та сінажу. Відома гідравлічна схема гідросистеми (Гидропневмоавтоматика и гидропривод мобильных машин. Объемные гидро- и пневмомашины и передачи: Учеб. Пособие для вузов/ А.Ф. Андреев, Л.В. Барташевич, Н.В. Богдан и др.; Под ред. В.В. Гуськова. - Мн.: Выш.шк., 1987.-310 с.), яка може бути використана для синхронізації двох гідроциліндрів блочно-порційного вирізаючого механізму "алігаторного" типу. Гідравлічна схема синхронізації роботи двох гідроциліндрів містить гідробак з робочою рідиною, гідронасос, яким робоча рідина подається до дросельного подільника потоку, що рівномірно розподіляє її між гідроциліндрами. Зміна напрямку руху поршнів гідроциліндра здійснюється двома розподільниками. Гідравлічна схема має лінії нагнітання, зливу та напірний клапан. Принцип дії гідравлічної схеми синхронізації двох гідроциліндрів. Робоча рідина насосом із бака через дросельний подільник потоку, розподіляється в робочі порожнини гідроциліндрів через розподільники. Рідина незалежно від напряму руху поршнів з циліндрів витискується через розподільник і напірний клапан в бак. Напірний клапан захищає гідросистему від перевантаження. Недоліком вказаної гідравлічної схеми є дросельний подільник потоку, який переважно розрахований на обслуговування не більше двох споживачів, при цьому неминучі втрати тиску в дроселі, який має обмежене використання в системах з відносно невеликою витратою рідини. Іншим аналогом запропонованої гідравлічної схеми є схема механізму для блочного вивантаження консервованих кормів з траншейних сховищ (Мефоков И.В. Особенности определения цикла погрузчика при блочной выемки консервированного корма /И.В. Мефоков // Совершенствование рабочих процессов и обоснование параметров машин для сельскохозяйственного производства. Сб. науч. работ. Сарат. гос. агр. ун-т им. Н.И. Вавилова. Саратов, 2000. - С. 13-19), що складається з двох окремих приводів - гідроциліндра подачі каретка та гідромотора ножа. Гідроциліндр подачі ножа підключений до вільного каналу гідросистеми трактора з насосом. Гідросистема привода гідромотора містить редуктор, два насоси, гідророзподільник, бак, трубопроводи і гідромотор. Привод гідросистеми здійснюється від вала відбору потужності трактора. Принцип дії гідравлічної схеми привода блочно-порційного відокремлювача консервованих кормів. При обертанні вала відбору потужності трактора і редуктора приводиться в рух насос, який подає робочу рідину до гідромотора через розподільник. Відпрацьована рідина з порожнини гідромотора через розподільник зливається в бак. Керування гідроциліндром подачі каретки і гідромотором здійснюється з кабіни трактора одночасно двома розподільниками. В конструкції аналога не передбачено привода гідроциліндра і гідромотора однією гідравлічною схемою, а також регулювання швидкості руху штока гідроциліндра, що призводить до енергоємності, зниження ефективності роботи системи, збільшення паливних витрат та перевантаження гідромотора. В основу корисної моделі поставлена задача - об'єднання двох споживачів (гідроциліндр, гідромотор) однією узгодженою гідравлічною схемою та регулювання швидкості переміщення штоку гідромотора. Поставлена задача вирішується завдяки тому, що робоча рідина розподіляються до гідроциліндра і гідромотора об'ємним подільником потоку, а надлишок робочої рідини, що нагнітається до гідроциліндра, відводиться з нагнітальної порожнини лінії опускання в бак через регульований дросель. Внаслідок зміни гідравлічної схеми привода блочно-порційного відокремлювача консервованих кормів - зменшується енергоємність, поліпшуються умови експлуатації та ефективність роботи гідравлічної системи. Приклад виконання гідравлічної схеми привода блочно-порційного відокремлювача консервованих кормів показаний на кресленні. Гідравлічна схема привода блочно-порційного відокремлювача консервованих кормів містить гідробак 1, запобіжний клапан 2, гідронасос 3, об'ємний подільник потоку 4, лінії напору 5, гідромотор 6, чотириходовий трипозиційний розподільник з електрогідравлічним керуванням 7, гідроциліндр 8, лінії підйому і опускання 9, керований дросель 10, лінії зливу 11 та фільтр 12. Принцип дії гідравлічної схеми привода блочно-порційного відокремлювача консервованих кормів. Робоча рідина (масло) насосом 3 із бака 1 через об'ємний подільник потоку 4, розподіляється в робочі порожнини гідромотора 6 та гідроциліндра 8 через чотириходовий трипозиційний розподільник 7 з електрогідравлічним керуванням. Відпрацьована рідина з 1 UA 74271 U порожнини гідроциліндра 8 через розподільник 7 і фільтр 12 зливається в бак. Гідропривід має запобіжний клапан 2, який призначений для запобігання руйнуванню гідравлічної системи при підвищенні навантаження. Надлишок робочої рідини, що нагнітається до гідроциліндра 8, відводиться з нагнітальної порожнини лінії опускання 9 в бак через регульований дросель 10. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Гідравлічна схема привода блочно-порційного відокремлювача консервованих кормів, що містить гідробак з робочою рідиною, гідронасос, гідроциліндр та гідромотор, яка відрізняється тим, що робоча рідина розподіляється до гідроциліндра і гідромотора об'ємним подільником потоку, а надлишок робочої рідини, що нагнітається до гідроциліндра, відводиться з нагнітальної порожнини лінії опускання в бак через регульований дросель. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
