Інструмент для лазерної ліпосакції

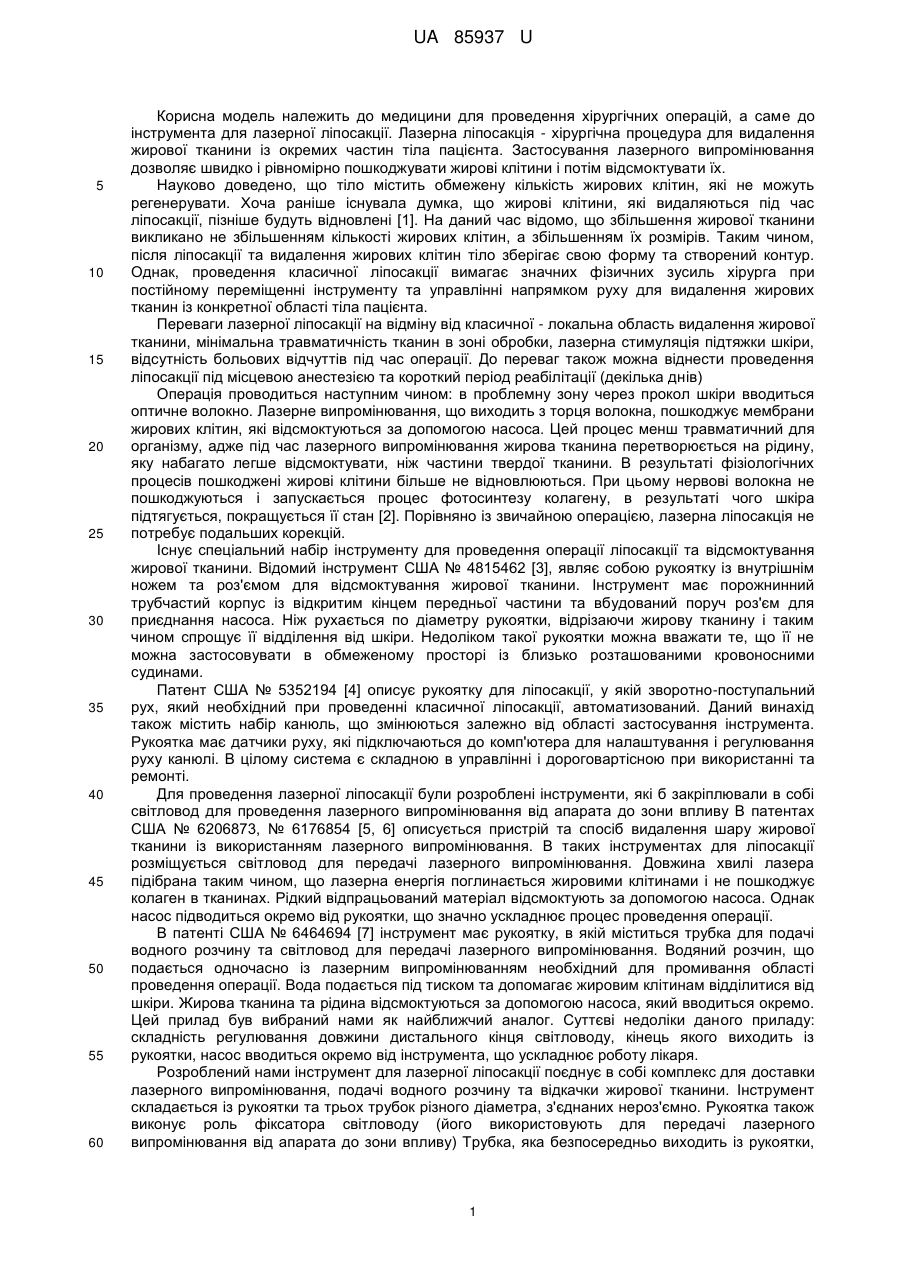

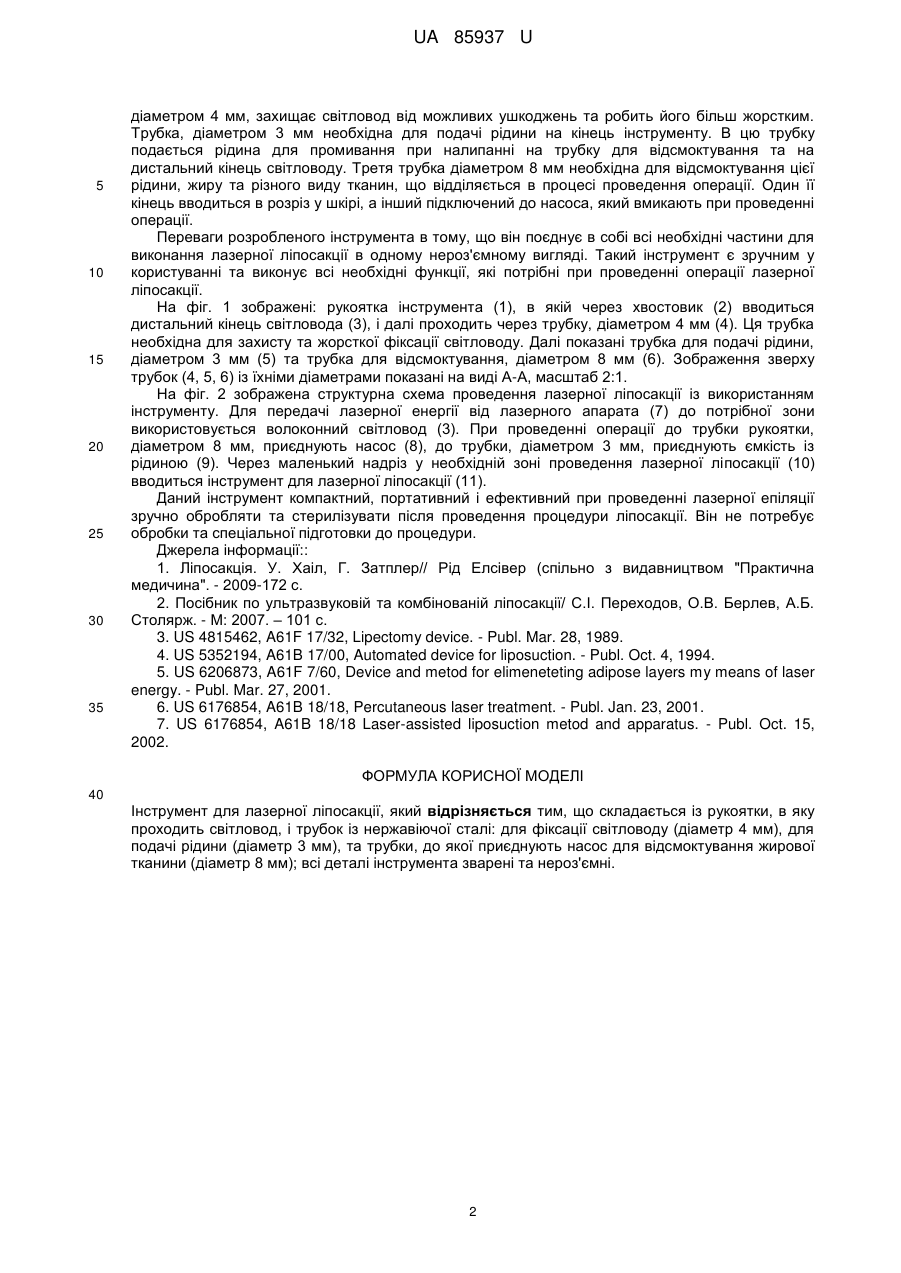

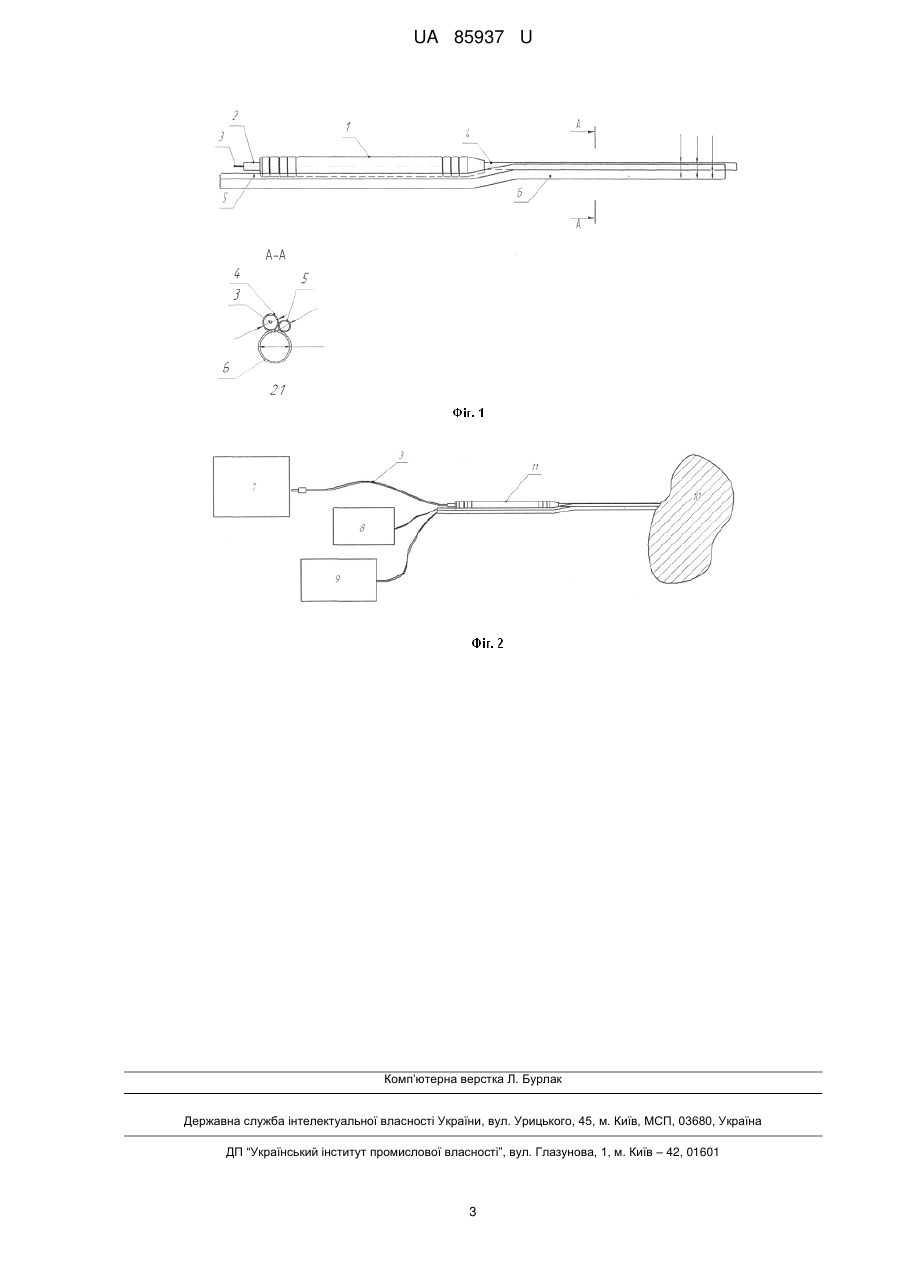

Реферат: Інструмент для лазерної ліпосакції, який відрізняється тим, що складається із рукоятки, в яку проходить світловод,і трубок із нержавіючої сталі: для фіксації світловоду (діаметр 4 мм), для подачі рідини (діаметр 3 мм, та трубки, до якої приєднують насос для відсмоктування жирової тканини (діаметр 8 мм); всі деталі інструмента зварені та нероз'ємні. UA 85937 U (54) ІНСТРУМЕНТ ДЛЯ ЛАЗЕРНОЇ ЛІПОСАКЦІЇ UA 85937 U UA 85937 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини для проведення хірургічних операцій, а саме до інструмента для лазерної ліпосакції. Лазерна ліпосакція - хірургічна процедура для видалення жирової тканини із окремих частин тіла пацієнта. Застосування лазерного випромінювання дозволяє швидко і рівномірно пошкоджувати жирові клітини і потім відсмоктувати їх. Науково доведено, що тіло містить обмежену кількість жирових клітин, які не можуть регенерувати. Хоча раніше існувала думка, що жирові клітини, які видаляються під час ліпосакції, пізніше будуть відновлені [1]. На даний час відомо, що збільшення жирової тканини викликано не збільшенням кількості жирових клітин, а збільшенням їх розмірів. Таким чином, після ліпосакції та видалення жирових клітин тіло зберігає свою форму та створений контур. Однак, проведення класичної ліпосакції вимагає значних фізичних зусиль хірурга при постійному переміщенні інструменту та управлінні напрямком руху для видалення жирових тканин із конкретної області тіла пацієнта. Переваги лазерної ліпосакції на відміну від класичної - локальна область видалення жирової тканини, мінімальна травматичність тканин в зоні обробки, лазерна стимуляція підтяжки шкіри, відсутність больових відчуттів під час операції. До переваг також можна віднести проведення ліпосакції під місцевою анестезією та короткий період реабілітації (декілька днів) Операція проводиться наступним чином: в проблемну зону через прокол шкіри вводиться оптичне волокно. Лазерне випромінювання, що виходить з торця волокна, пошкоджує мембрани жирових клітин, які відсмоктуються за допомогою насоса. Цей процес менш травматичний для організму, адже під час лазерного випромінювання жирова тканина перетворюється на рідину, яку набагато легше відсмоктувати, ніж частини твердої тканини. В результаті фізіологічних процесів пошкоджені жирові клітини більше не відновлюються. При цьому нервові волокна не пошкоджуються і запускається процес фотосинтезу колагену, в результаті чого шкіра підтягується, покращується її стан [2]. Порівняно із звичайною операцією, лазерна ліпосакція не потребує подальших корекцій. Існує спеціальний набір інструменту для проведення операції ліпосакції та відсмоктування жирової тканини. Відомий інструмент США № 4815462 [3], являє собою рукоятку із внутрішнім ножем та роз'ємом для відсмоктування жирової тканини. Інструмент має порожнинний трубчастий корпус із відкритим кінцем передньої частини та вбудований поруч роз'єм для приєднання насоса. Ніж рухається по діаметру рукоятки, відрізаючи жирову тканину і таким чином спрощує її відділення від шкіри. Недоліком такої рукоятки можна вважати те, що її не можна застосовувати в обмеженому просторі із близько розташованими кровоносними судинами. Патент США № 5352194 [4] описує рукоятку для ліпосакції, у якій зворотно-поступальний рух, який необхідний при проведенні класичної ліпосакції, автоматизований. Даний винахід також містить набір канюль, що змінюються залежно від області застосування інструмента. Рукоятка має датчики руху, які підключаються до комп'ютера для налаштування і регулювання руху канюлі. В цілому система є складною в управлінні і дороговартісною при використанні та ремонті. Для проведення лазерної ліпосакції були розроблені інструменти, які б закріплювали в собі світловод для проведення лазерного випромінювання від апарата до зони впливу В патентах США № 6206873, № 6176854 [5, 6] описується пристрій та спосіб видалення шару жирової тканини із використанням лазерного випромінювання. В таких інструментах для ліпосакції розміщується світловод для передачі лазерного випромінювання. Довжина хвилі лазера підібрана таким чином, що лазерна енергія поглинається жировими клітинами і не пошкоджує колаген в тканинах. Рідкий відпрацьований матеріал відсмоктують за допомогою насоса. Однак насос підводиться окремо від рукоятки, що значно ускладнює процес проведення операції. В патенті США № 6464694 [7] інструмент має рукоятку, в якій міститься трубка для подачі водного розчину та світловод для передачі лазерного випромінювання. Водяний розчин, що подається одночасно із лазерним випромінюванням необхідний для промивання області проведення операції. Вода подається під тиском та допомагає жировим клітинам відділитися від шкіри. Жирова тканина та рідина відсмоктуються за допомогою насоса, який вводиться окремо. Цей прилад був вибраний нами як найближчий аналог. Суттєві недоліки даного приладу: складність регулювання довжини дистального кінця світловоду, кінець якого виходить із рукоятки, насос вводиться окремо від інструмента, що ускладнює роботу лікаря. Розроблений нами інструмент для лазерної ліпосакції поєднує в собі комплекс для доставки лазерного випромінювання, подачі водного розчину та відкачки жирової тканини. Інструмент складається із рукоятки та трьох трубок різного діаметра, з'єднаних нероз'ємно. Рукоятка також виконує роль фіксатора світловоду (його використовують для передачі лазерного випромінювання від апарата до зони впливу) Трубка, яка безпосередньо виходить із рукоятки, 1 UA 85937 U 5 10 15 20 25 30 35 діаметром 4 мм, захищає світловод від можливих ушкоджень та робить його більш жорстким. Трубка, діаметром 3 мм необхідна для подачі рідини на кінець інструменту. В цю трубку подається рідина для промивання при налипанні на трубку для відсмоктування та на дистальний кінець світловоду. Третя трубка діаметром 8 мм необхідна для відсмоктування цієї рідини, жиру та різного виду тканин, що відділяється в процесі проведення операції. Один її кінець вводиться в розріз у шкірі, а інший підключений до насоса, який вмикають при проведенні операції. Переваги розробленого інструмента в тому, що він поєднує в собі всі необхідні частини для виконання лазерної ліпосакції в одному нероз'ємному вигляді. Такий інструмент є зручним у користуванні та виконує всі необхідні функції, які потрібні при проведенні операції лазерної ліпосакції. На фіг. 1 зображені: рукоятка інструмента (1), в якій через хвостовик (2) вводиться дистальний кінець світловода (3), і далі проходить через трубку, діаметром 4 мм (4). Ця трубка необхідна для захисту та жорсткої фіксації світловоду. Далі показані трубка для подачі рідини, діаметром 3 мм (5) та трубка для відсмоктування, діаметром 8 мм (6). Зображення зверху трубок (4, 5, 6) із їхніми діаметрами показані на виді А-А, масштаб 2:1. На фіг. 2 зображена структурна схема проведення лазерної ліпосакції із використанням інструменту. Для передачі лазерної енергії від лазерного апарата (7) до потрібної зони використовується волоконний світловод (3). При проведенні операції до трубки рукоятки, діаметром 8 мм, приєднують насос (8), до трубки, діаметром 3 мм, приєднують ємкість із рідиною (9). Через маленький надріз у необхідній зоні проведення лазерної ліпосакції (10) вводиться інструмент для лазерної ліпосакції (11). Даний інструмент компактний, портативний і ефективний при проведенні лазерної епіляції зручно обробляти та стерилізувати після проведення процедури ліпосакції. Він не потребує обробки та спеціальної підготовки до процедури. Джерела інформації:: 1. Ліпосакція. У. Хаіл, Г. Затплер// Рід Елсівер (спільно з видавництвом "Практична медичина". - 2009-172 с. 2. Посібник по ультразвуковій та комбінованій ліпосакції/ С.І. Переходов, О.В. Берлев, А.Б. Столярж. - М: 2007. – 101 с. 3. US 4815462, A61F 17/32, Lipectomy device. - Publ. Mar. 28, 1989. 4. US 5352194, A61B 17/00, Automated device for liposuction. - Publ. Oct. 4, 1994. 5. US 6206873, A61F 7/60, Device and metod for elimeneteting adipose layers my means of laser energy. - Publ. Mar. 27, 2001. 6. US 6176854, A61B 18/18, Percutaneous laser treatment. - Publ. Jan. 23, 2001. 7. US 6176854, A61B 18/18 Laser-assisted liposuction metod and apparatus. - Publ. Oct. 15, 2002. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Інструмент для лазерної ліпосакції, який відрізняється тим, що складається із рукоятки, в яку проходить світловод, і трубок із нержавіючої сталі: для фіксації світловоду (діаметр 4 мм), для подачі рідини (діаметр 3 мм), та трубки, до якої приєднують насос для відсмоктування жирової тканини (діаметр 8 мм); всі деталі інструмента зварені та нероз'ємні. 2 UA 85937 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
