Агрегат для відпрацювання пілотних виробок

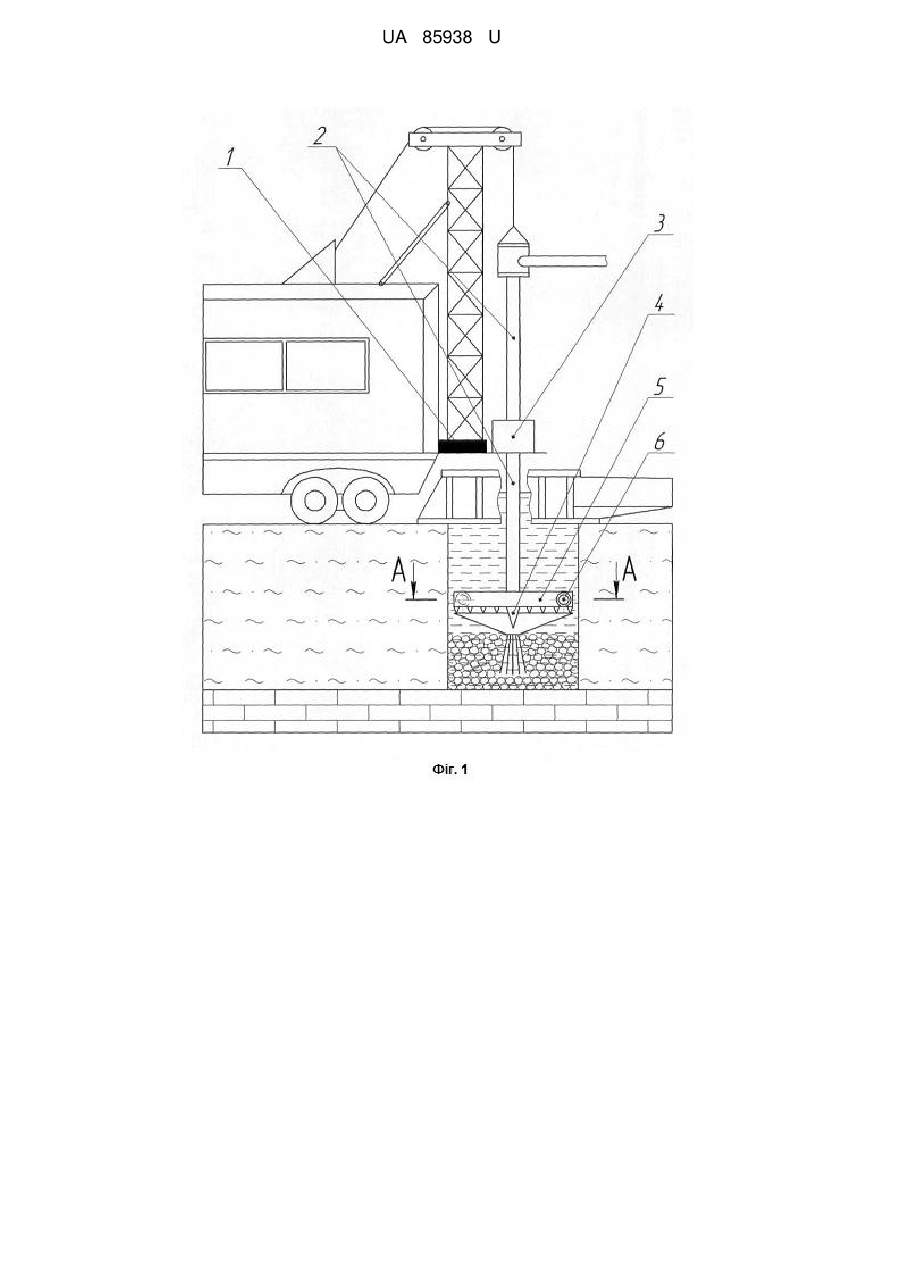

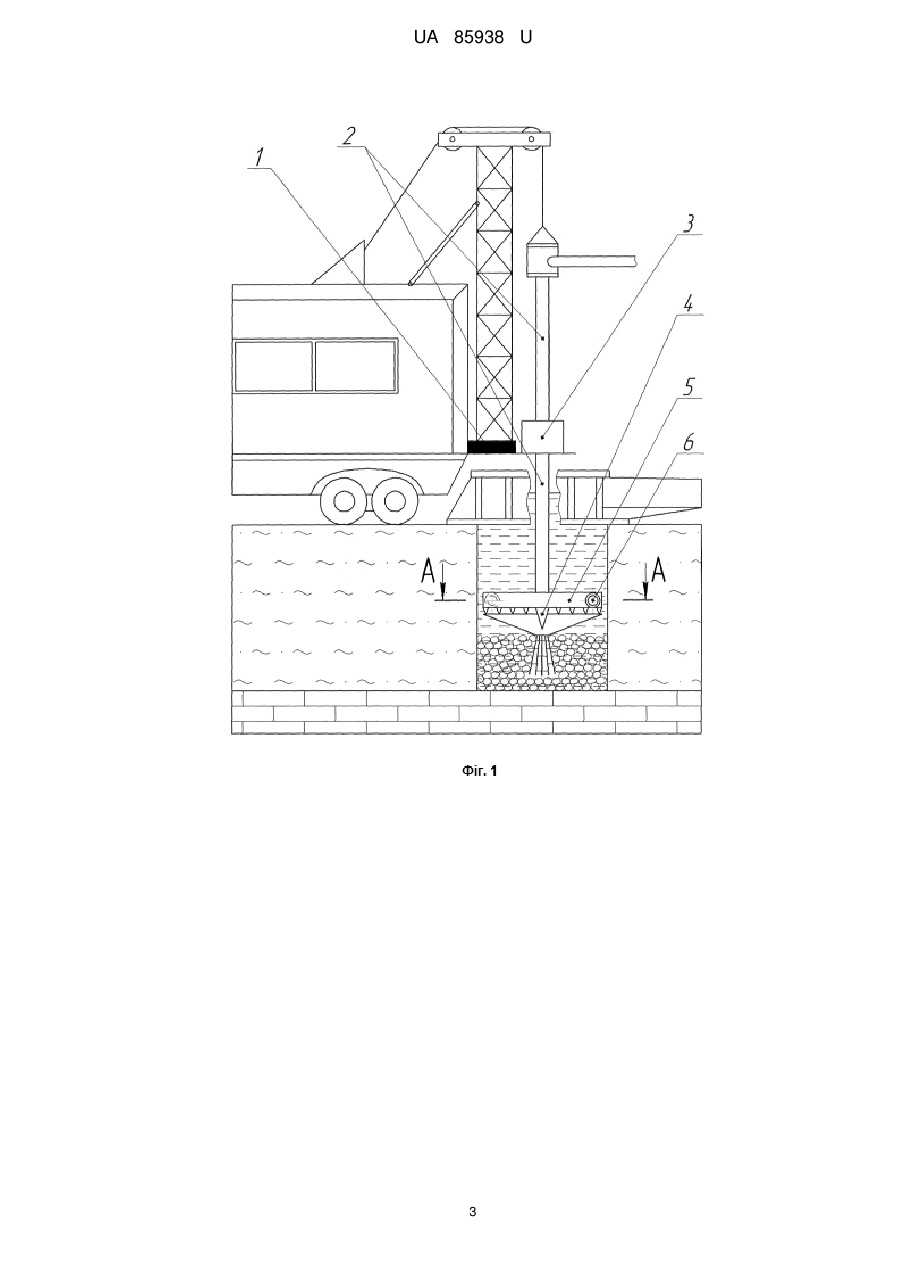

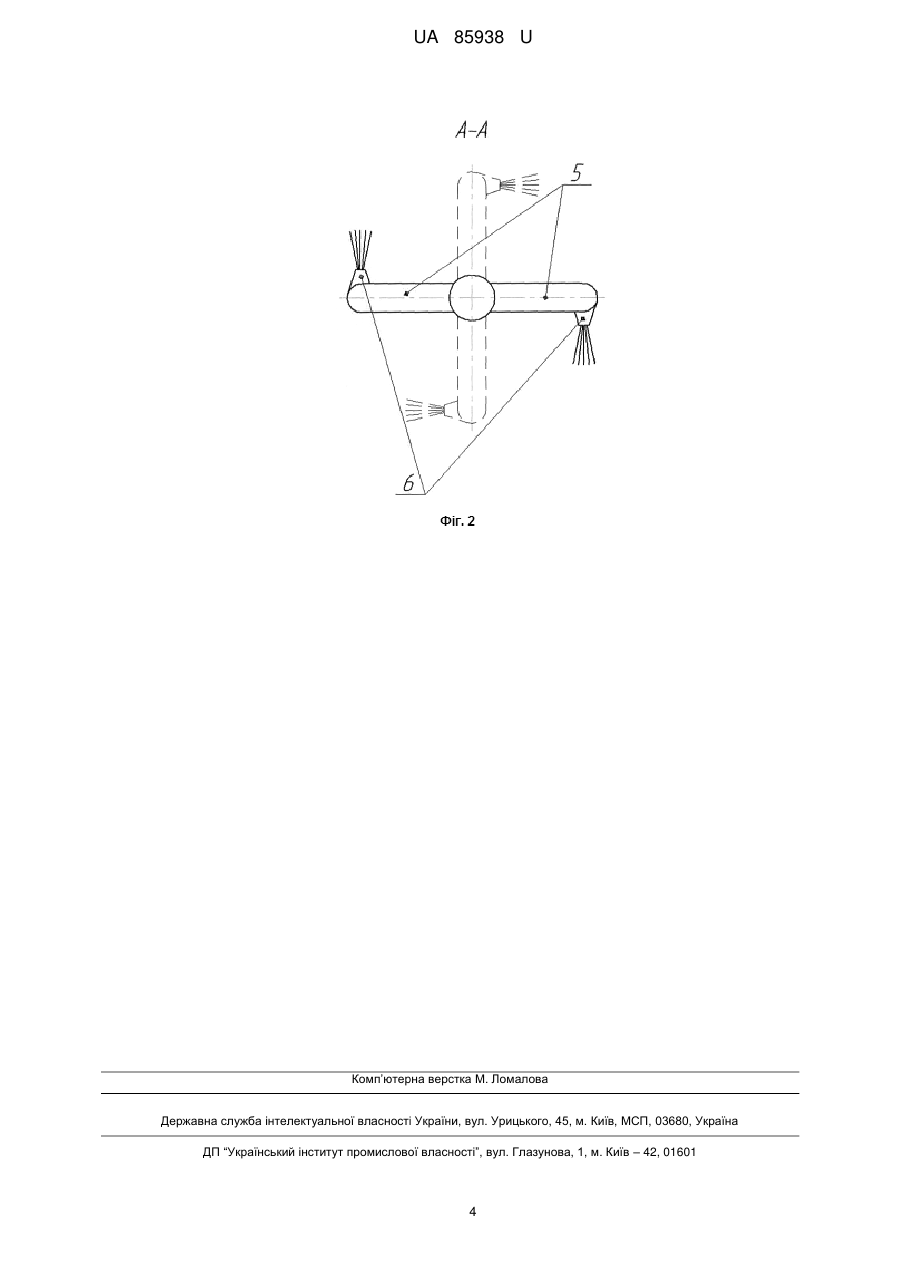

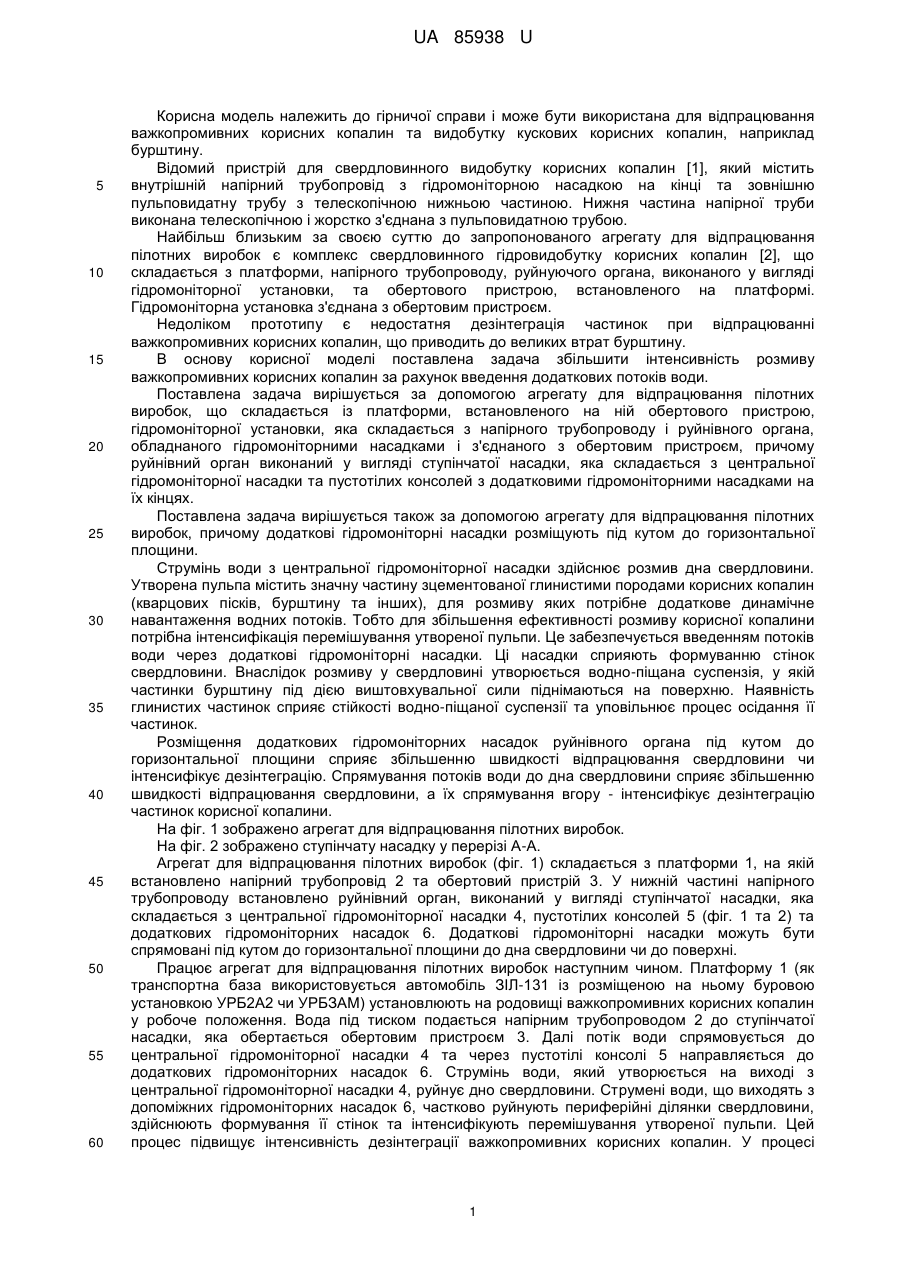

Реферат: Агрегат для відпрацювання пілотних виробок складається із платформи, встановленого на ній обертового пристрою, гідромоніторної установки. Гідромоніторна установка складається з напірного трубопроводу і руйнівного органа, обладнаного гідромоніторними насадками і з'єднаного з обертовим пристроєм. Руйнівний орган виконаний у вигляді ступінчатої насадки, яка складається з центральної гідромоніторної насадки та пустотілих консолей з додатковими гідромоніторними насадками на їх кінцях. UA 85938 U (12) UA 85938 U UA 85938 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої справи і може бути використана для відпрацювання важкопромивних корисних копалин та видобутку кускових корисних копалин, наприклад бурштину. Відомий пристрій для свердловинного видобутку корисних копалин [1], який містить внутрішній напірний трубопровід з гідромоніторною насадкою на кінці та зовнішню пульповидатну трубу з телескопічною нижньою частиною. Нижня частина напірної труби виконана телескопічною і жорстко з'єднана з пульповидатною трубою. Найбільш близьким за своєю суттю до запропонованого агрегату для відпрацювання пілотних виробок є комплекс свердловинного гідровидобутку корисних копалин [2], що складається з платформи, напірного трубопроводу, руйнуючого органа, виконаного у вигляді гідромоніторної установки, та обертового пристрою, встановленого на платформі. Гідромоніторна установка з'єднана з обертовим пристроєм. Недоліком прототипу є недостатня дезінтеграція частинок при відпрацюванні важкопромивних корисних копалин, що приводить до великих втрат бурштину. В основу корисної моделі поставлена задача збільшити інтенсивність розмиву важкопромивних корисних копалин за рахунок введення додаткових потоків води. Поставлена задача вирішується за допомогою агрегату для відпрацювання пілотних виробок, що складається із платформи, встановленого на ній обертового пристрою, гідромоніторної установки, яка складається з напірного трубопроводу і руйнівного органа, обладнаного гідромоніторними насадками і з'єднаного з обертовим пристроєм, причому руйнівний орган виконаний у вигляді ступінчатої насадки, яка складається з центральної гідромоніторної насадки та пустотілих консолей з додатковими гідромоніторними насадками на їх кінцях. Поставлена задача вирішується також за допомогою агрегату для відпрацювання пілотних виробок, причому додаткові гідромоніторні насадки розміщують під кутом до горизонтальної площини. Струмінь води з центральної гідромоніторної насадки здійснює розмив дна свердловини. Утворена пульпа містить значну частину зцементованої глинистими породами корисних копалин (кварцових пісків, бурштину та інших), для розмиву яких потрібне додаткове динамічне навантаження водних потоків. Тобто для збільшення ефективності розмиву корисної копалини потрібна інтенсифікація перемішування утвореної пульпи. Це забезпечується введенням потоків води через додаткові гідромоніторні насадки. Ці насадки сприяють формуванню стінок свердловини. Внаслідок розмиву у свердловині утворюється водно-піщана суспензія, у якій частинки бурштину під дією виштовхувальної сили піднімаються на поверхню. Наявність глинистих частинок сприяє стійкості водно-піщаної суспензії та уповільнює процес осідання її частинок. Розміщення додаткових гідромоніторних насадок руйнівного органа під кутом до горизонтальної площини сприяє збільшенню швидкості відпрацювання свердловини чи інтенсифікує дезінтеграцію. Спрямування потоків води до дна свердловини сприяє збільшенню швидкості відпрацювання свердловини, а їх спрямування вгору - інтенсифікує дезінтеграцію частинок корисної копалини. На фіг. 1 зображено агрегат для відпрацювання пілотних виробок. На фіг. 2 зображено ступінчату насадку у перерізі А-А. Агрегат для відпрацювання пілотних виробок (фіг. 1) складається з платформи 1, на якій встановлено напірний трубопровід 2 та обертовий пристрій 3. У нижній частині напірного трубопроводу встановлено руйнівний орган, виконаний у вигляді ступінчатої насадки, яка складається з центральної гідромоніторної насадки 4, пустотілих консолей 5 (фіг. 1 та 2) та додаткових гідромоніторних насадок 6. Додаткові гідромоніторні насадки можуть бути спрямовані під кутом до горизонтальної площини до дна свердловини чи до поверхні. Працює агрегат для відпрацювання пілотних виробок наступним чином. Платформу 1 (як транспортна база використовується автомобіль ЗІЛ-131 із розміщеною на ньому буровою установкою УРБ2А2 чи УРБЗАМ) установлюють на родовищі важкопромивних корисних копалин у робоче положення. Вода під тиском подається напірним трубопроводом 2 до ступінчатої насадки, яка обертається обертовим пристроєм 3. Далі потік води спрямовується до центральної гідромоніторної насадки 4 та через пустотілі консолі 5 направляється до додаткових гідромоніторних насадок 6. Струмінь води, який утворюється на виході з центральної гідромоніторної насадки 4, руйнує дно свердловини. Струмені води, що виходять з допоміжних гідромоніторних насадок 6, частково руйнують периферійні ділянки свердловини, здійснюють формування її стінок та інтенсифікують перемішування утвореної пульпи. Цей процес підвищує інтенсивність дезінтеграції важкопромивних корисних копалин. У процесі 1 UA 85938 U 5 10 15 20 дезінтеграції вивільняються частинки бурштину і під дією виштовхувальної сили прямують до поверхні свердловини. З поверхні свердловини пульпа відкачується для подальшого збагачення. Використання агрегату для відпрацювання пілотних виробок дозволяє збільшити ефективність дезінтеграції частинок важкопромивних корисних копалин, що знижує втрати бурштину на 10-20 %. Джерела інформації: 1. Патент RU 2278974, МПК Е21С 45/00. Устройство для скважинной гидродобычи полезных ископаемых / Британ И.В.; заявитель и патентообладатель ООО научно-производственное горно-геологическое предприятие "НИИКМА-Гидроруда" (ООО "НИИКМА-Гидроруда"). - № 2004134169/03; заявл. 23.11.2004; опубл. 27.06.2006. 2. Хчеян Г.Х. Геотехнологические процессы добычи полезных ископаемых / Г.Х. Хчеян, И.С. Нафтулин: Под ред. В.Ж. Аренса. - М.: Недра, 1983. - С. 221. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Агрегат для відпрацювання пілотних виробок, що складається із платформи, встановленого на ній обертового пристрою, гідромоніторної установки, яка складається з напірного трубопроводу і руйнівного органа, обладнаного гідромоніторними насадками і з'єднаного з обертовим пристроєм, який відрізняється тим, що руйнівний орган виконаний у вигляді ступінчатої насадки, яка складається з центральної гідромоніторної насадки та пустотілих консолей з додатковими гідромоніторними насадками на їх кінцях. 2. Агрегат за п. 1, який відрізняється тим, що додаткові гідромоніторні насадки розміщені під кутом до горизонтальної площини. 2 UA 85938 U 3 UA 85938 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
