Дезінтегратор

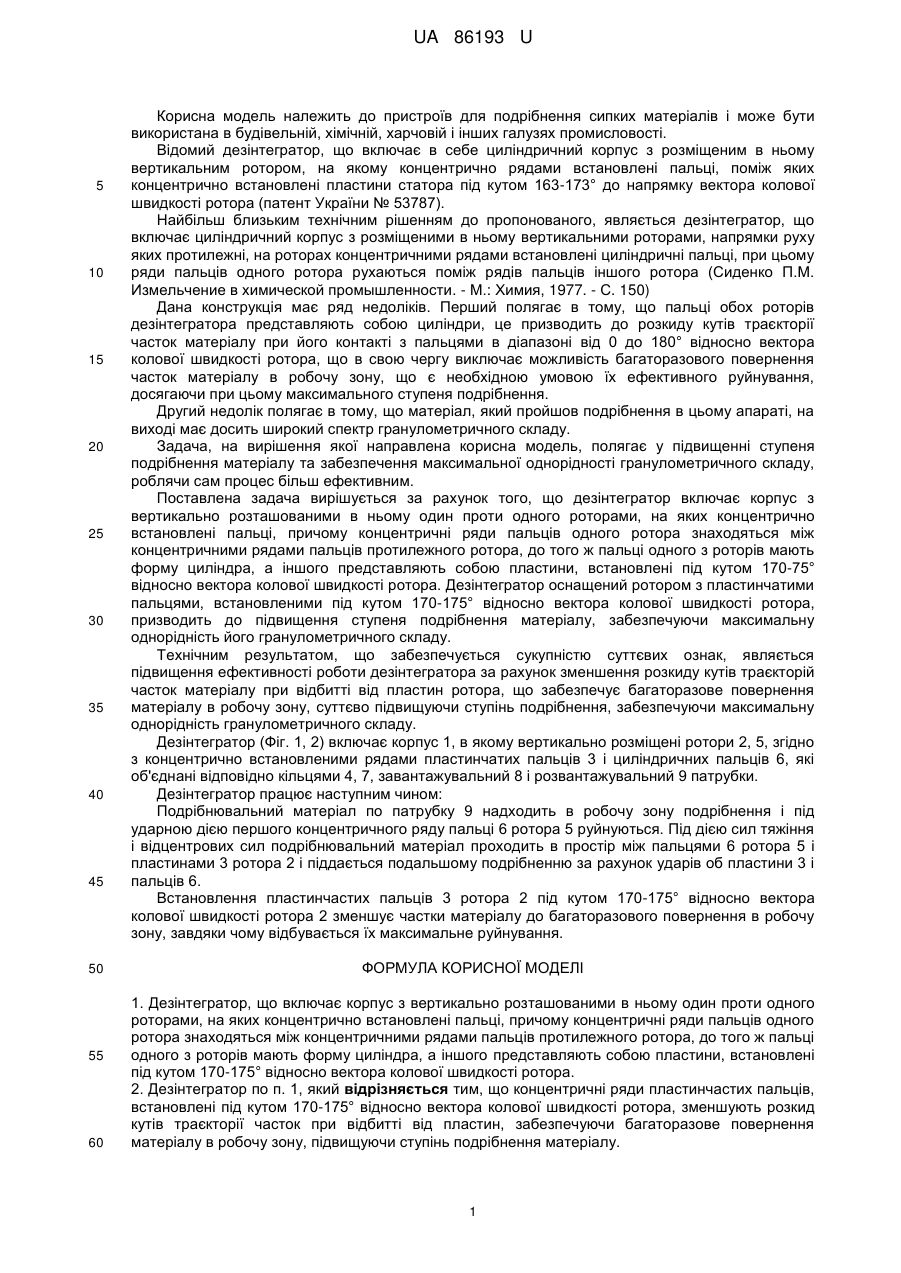

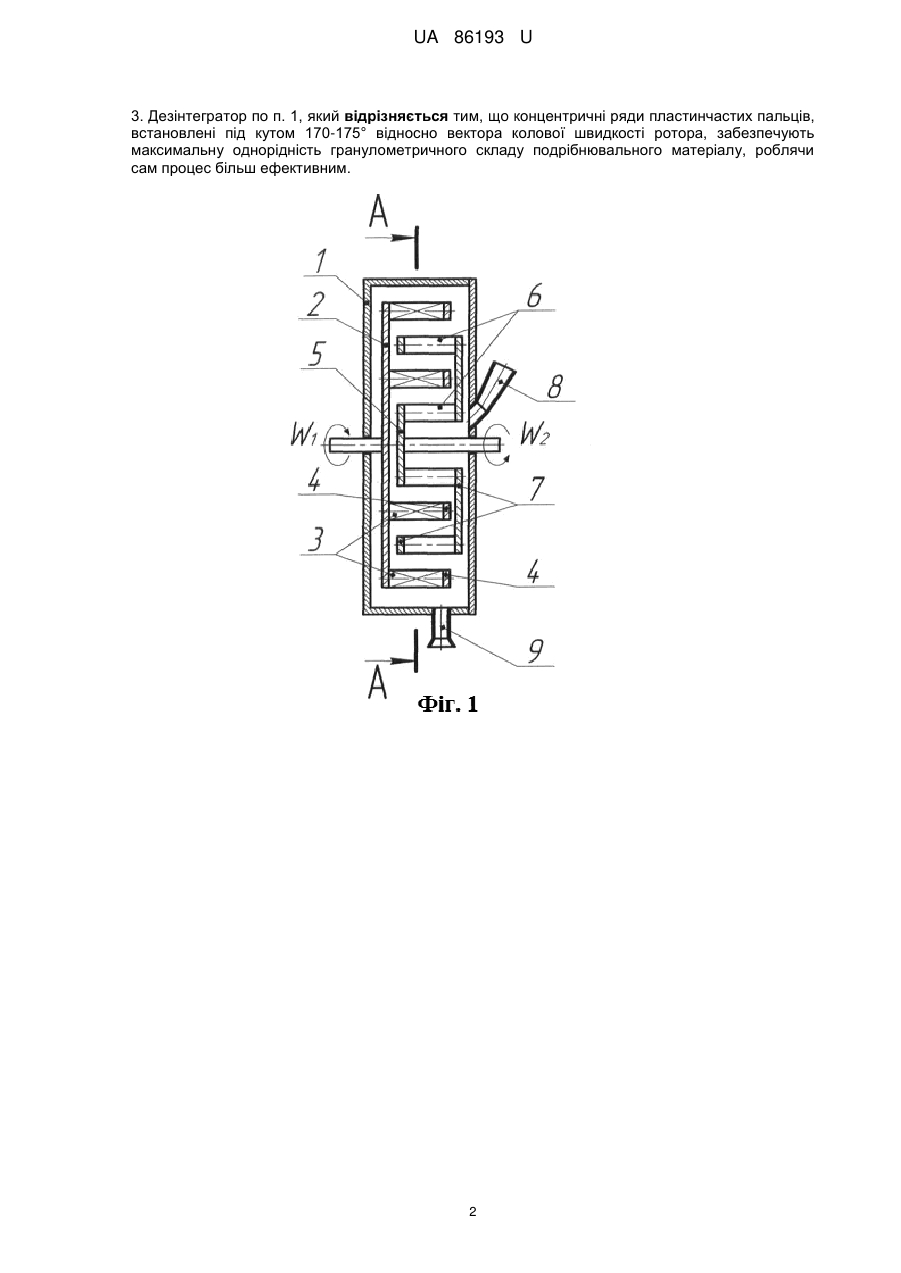

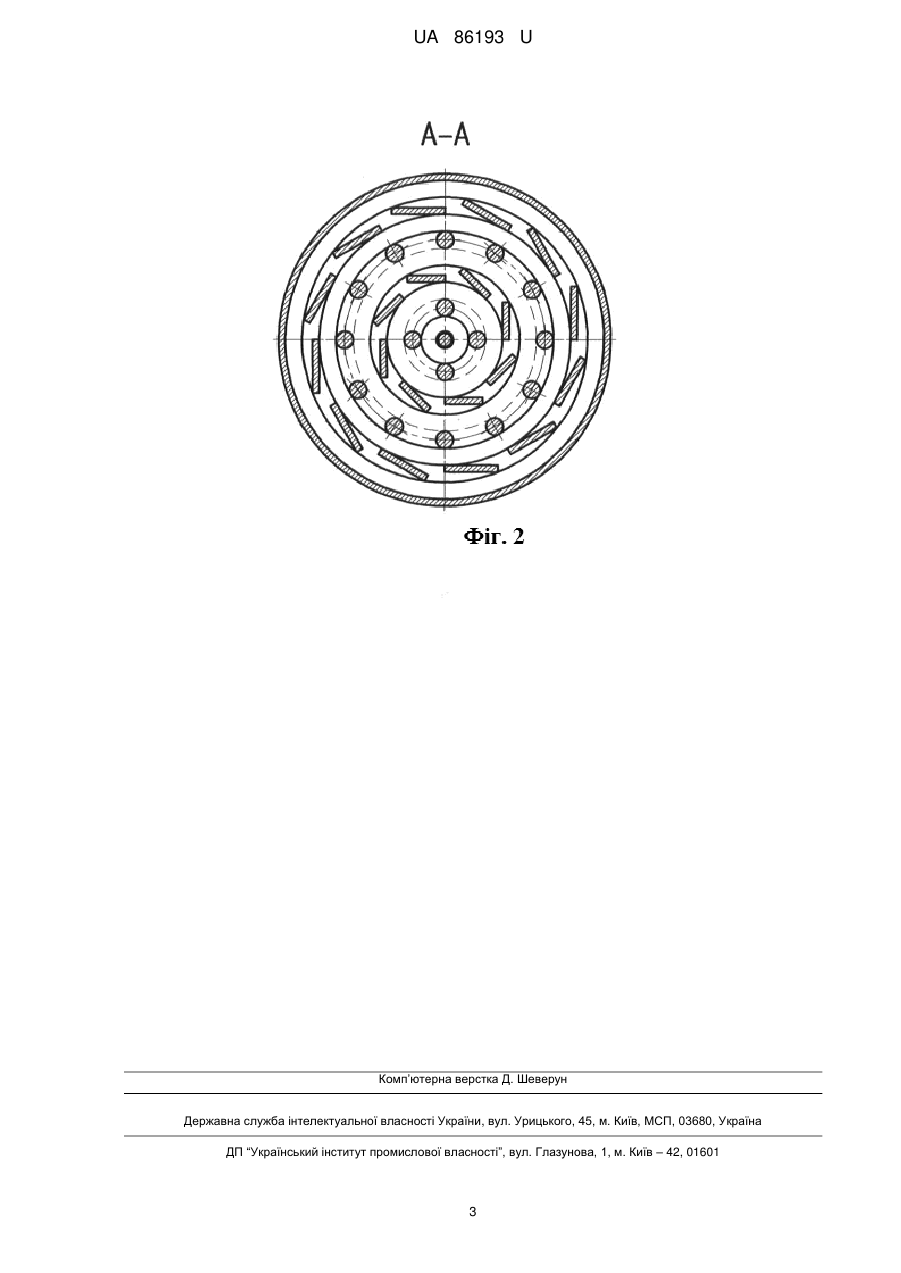

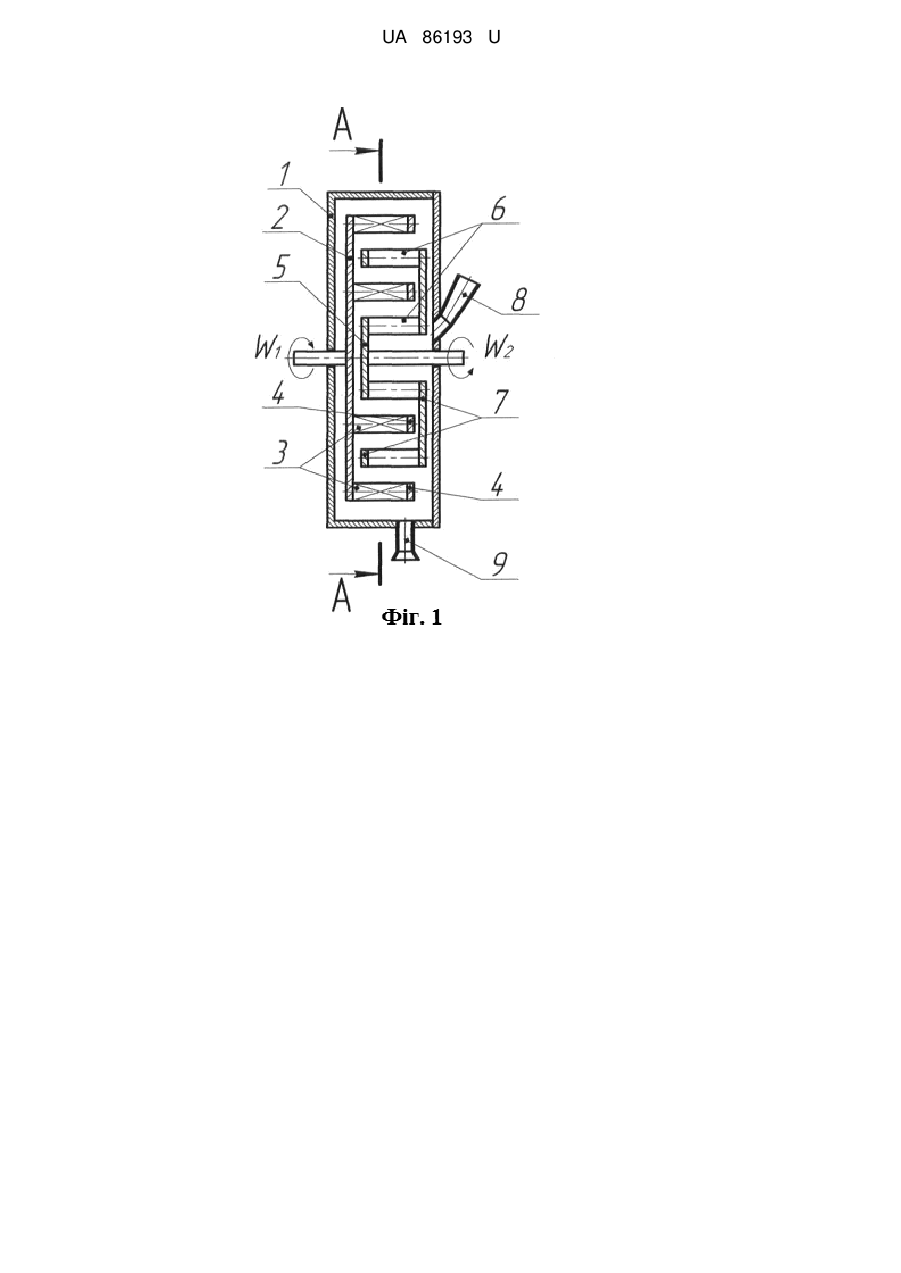

Реферат: UA 86193 U UA 86193 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для подрібнення сипких матеріалів і може бути використана в будівельній, хімічній, харчовій і інших галузях промисловості. Відомий дезінтегратор, що включає в себе циліндричний корпус з розміщеним в ньому вертикальним ротором, на якому концентрично рядами встановлені пальці, поміж яких концентрично встановлені пластини статора під кутом 163-173° до напрямку вектора колової швидкості ротора (патент України № 53787). Найбільш близьким технічним рішенням до пропонованого, являється дезінтегратор, що включає циліндричний корпус з розміщеними в ньому вертикальними роторами, напрямки руху яких протилежні, на роторах концентричними рядами встановлені циліндричні пальці, при цьому ряди пальців одного ротора рухаються поміж рядів пальців іншого ротора (Сиденко П.М. Измельчение в химической промышленности. - М.: Химия, 1977. - С. 150) Дана конструкція має ряд недоліків. Перший полягає в тому, що пальці обох роторів дезінтегратора представляють собою циліндри, це призводить до розкиду кутів траєкторії часток матеріалу при його контакті з пальцями в діапазоні від 0 до 180° відносно вектора колової швидкості ротора, що в свою чергу виключає можливість багаторазового повернення часток матеріалу в робочу зону, що є необхідною умовою їх ефективного руйнування, досягаючи при цьому максимального ступеня подрібнення. Другий недолік полягає в тому, що матеріал, який пройшов подрібнення в цьому апараті, на виході має досить широкий спектр гранулометричного складу. Задача, на вирішення якої направлена корисна модель, полягає у підвищенні ступеня подрібнення матеріалу та забезпечення максимальної однорідності гранулометричного складу, роблячи сам процес більш ефективним. Поставлена задача вирішується за рахунок того, що дезінтегратор включає корпус з вертикально розташованими в ньому один проти одного роторами, на яких концентрично встановлені пальці, причому концентричні ряди пальців одного ротора знаходяться між концентричними рядами пальців протилежного ротора, до того ж пальці одного з роторів мають форму циліндра, а іншого представляють собою пластини, встановлені під кутом 170-75° відносно вектора колової швидкості ротора. Дезінтегратор оснащений ротором з пластинчатими пальцями, встановленими під кутом 170-175° відносно вектора колової швидкості ротора, призводить до підвищення ступеня подрібнення матеріалу, забезпечуючи максимальну однорідність його гранулометричного складу. Технічним результатом, що забезпечується сукупністю суттєвих ознак, являється підвищення ефективності роботи дезінтегратора за рахунок зменшення розкиду кутів траєкторій часток матеріалу при відбитті від пластин ротора, що забезпечує багаторазове повернення матеріалу в робочу зону, суттєво підвищуючи ступінь подрібнення, забезпечуючи максимальну однорідність гранулометричного складу. Дезінтегратор (Фіг. 1, 2) включає корпус 1, в якому вертикально розміщені ротори 2, 5, згідно з концентрично встановленими рядами пластинчатих пальців 3 і циліндричних пальців 6, які об'єднані відповідно кільцями 4, 7, завантажувальний 8 і розвантажувальний 9 патрубки. Дезінтегратор працює наступним чином: Подрібнювальний матеріал по патрубку 9 надходить в робочу зону подрібнення і під ударною дією першого концентричного ряду пальці 6 ротора 5 руйнуються. Під дією сил тяжіння і відцентрових сил подрібнювальний матеріал проходить в простір між пальцями 6 ротора 5 і пластинами 3 ротора 2 і піддається подальшому подрібненню за рахунок ударів об пластини 3 і пальців 6. Встановлення пластинчастих пальців 3 ротора 2 під кутом 170-175° відносно вектора колової швидкості ротора 2 зменшує частки матеріалу до багаторазового повернення в робочу зону, завдяки чому відбувається їх максимальне руйнування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Дезінтегратор, що включає корпус з вертикально розташованими в ньому один проти одного роторами, на яких концентрично встановлені пальці, причому концентричні ряди пальців одного ротора знаходяться між концентричними рядами пальців протилежного ротора, до того ж пальці одного з роторів мають форму циліндра, а іншого представляють собою пластини, встановлені під кутом 170-175° відносно вектора колової швидкості ротора. 2. Дезінтегратор по п. 1, який відрізняється тим, що концентричні ряди пластинчастих пальців, встановлені під кутом 170-175° відносно вектора колової швидкості ротора, зменшують розкид кутів траєкторії часток при відбитті від пластин, забезпечуючи багаторазове повернення матеріалу в робочу зону, підвищуючи ступінь подрібнення матеріалу. 1 UA 86193 U 3. Дезінтегратор по п. 1, який відрізняється тим, що концентричні ряди пластинчастих пальців, встановлені під кутом 170-175° відносно вектора колової швидкості ротора, забезпечують максимальну однорідність гранулометричного складу подрібнювального матеріалу, роблячи сам процес більш ефективним. 2 UA 86193 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
