Дезінтегратор

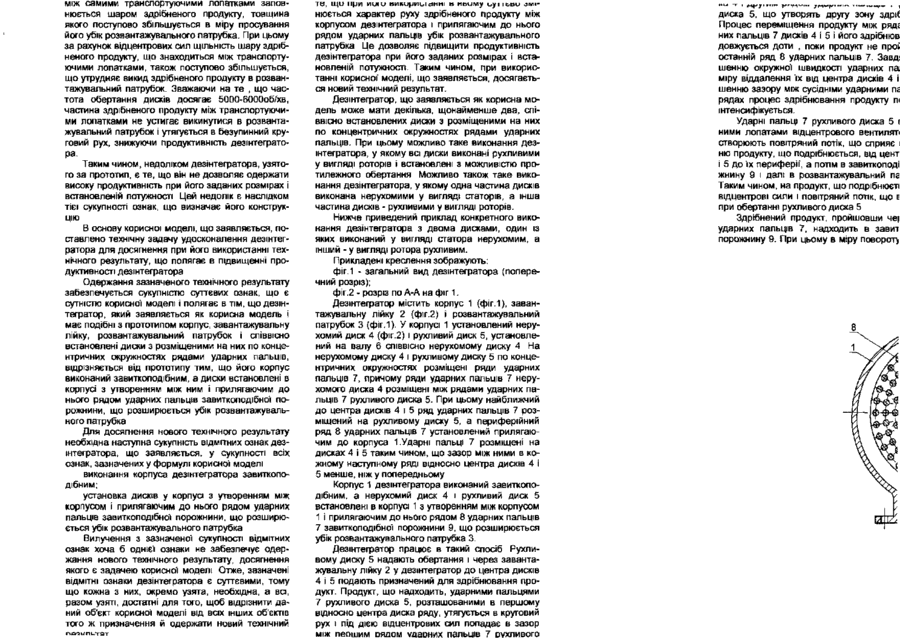

Дезінтегратор, що містить корпус, завантажувальну лійку, розвантажувальний патрубок і Тираж 39 прим СПІВВІСНО встановлені диски з розміщеними на них по концентричних окружностях рядами ударних пальців, який відрізняється тим, що його корпус виконаний завиткоподібним, а диски встановлені в корпусі з утворенням між ним і прилеглим до нього рядом ударних пальців завиткоподібної порожнини, що розширюється у бік розвантажувального патрубка Корисна модель відноситься до галузі дроблення і здрібнювання різних матеріалів і може бути використана для помелу зерна Відомий дезінтегратор ( див авторське свідоцтво СРСР №1572694 МПК 5 В 02 С 13/22), що містить корпус, у якому на співвісних приводних валах установлені диски з ударними елементами, розташованими по концентричних рядах Ці ознаки є загальними з ознаками дезінтегратора, що заявляється, і його суттєвими ознаками, тому що вони необхідні для досягнення технічного результату, одержання якого є задачею корисної моделі, що заявляється У цьому дезінтеграторі у всіх рядах дисків, крім останнього ряду, ударні елементи виконані у виді лопаток, розташованих у суміжних концентричних рядах під кутом один до одного , а в останньому ряді дисків ударні елементи виконані у виді ударних пальців При цьому корпус дезінтегратора виконаний циліндричним і сполучений з розвантажувальним патрубком Цей дезінтегратор забезпечує відносно високий ступінь здрібнювання продукту Недоліком цього дезінтегратора є те, що у всіх рядах дисків, крім останнього, ударні елементи виконані у вигляді лопаток, довжина яких у кожному наступному ряді, рахуючи від центра, більша, ніж у попередньому Це обмежує КІЛЬКІСТЬ ударних елементів на кожнім диску, що не дозволяє одержати досить високий ступінь здрібнювання продукту ного продукту, що утрудняє подачу його в розвантажувальний патрубок і знижує продуктивність дезінтегратора Відомий також дезінтегратор (див авторське свідоцтво СРСР №1445780 МПК 4 В02С 13/22), що є найбільш близьким аналогом (прототипом) дезінтегратора, що заявляється, по сукупності суттєвих ознак Цей дезінтегратор містить корпус, завантажувальну лійку, розвантажувальний патрубок і СПІВВІСНО встановлені диски з розміщеними на них по концентричних окружностях рядами ударних пальців Ці ознаки є загальними з ознаками дезінтегратора, що заявляється, і його суттєвими ознаками У цьому дезінтеграторі корпус виконаний циліндричним, а диски з рядами ударних пальців виконані у вигляді охоплюваного і охоплю вального роторів Цей дезінтегратор містить також додаткові подрібнювальні елементи у вигляді транспортуючих лопаток, закріплених концентрочно на периферм охоплювального ротора і прилягаючих до циліндричного корпуса У цьому дезінтеграторі в порівнянні з дезінтегратором по авторському свідоцтву СРСР №1572694 ударні елементи виконані у вигляді ударних пальців циліндричної форми, що мають малу площу поперечного переріза, завдяки чому в ньому збільшена КІЛЬКІСТЬ ударних елементів, що забезпечує більш високий ступінь здрібнювання продукту О) ю со між самими транспортуючими лопатками заповнюється шаром здрібненого продукту, товщина якого поступово збільшується в міру просування його убік розвантажувального патрубка. При цьому за рахунок відцентрових сил ЩІЛЬНІСТЬ шару здрібненого продукту, що знаходиться між транспортуючими лопатками, також поступово збільшується, що утрудняє викид здрібненого продукту в розвантажувальний патрубок. Зважаючи на те , що частота обертання дисків досягає 5000-6000об/хв, частина здрібненого продукту між транспортуючими лопатками не устигає викинутися в розвантажувальний патрубок і утягується в безупинний круговий рух, знижуючи продуктивність дезінтегратора. Таким чином, недоліком дезінтегратора, узятого за прототип, є те, що він не дозволяє одержати високу продуктивність при його заданих розмірах і встановленій потужності Цей недолік є наслідком тієї сукупності ознак, що визначає його конструкцію В основу корисної моделі, що заявляється, поставлено технічну задачу удосконалення дезінтегратора для досягнення при його використанні технічного результату, що полягає в підвищенні продуктивності дезінтегратора Одержання зазначеного технічного результату забезпечується сукупністю суттєвих ознак, що є сутністю корисної моделі і полягає в тім, що дезінтегратор, який заявляється як корисна модель і має подібні з прототипом корпус, завантажувальну лійку, розвантажувальний патрубок І співвісно встановлені диски з розміщеними на них по концентричних окружностях рядами ударних пальців, відрізняється від прототипу тим, що його корпус виконаний завиткоподібним, а диски встановлені в корпусі з утворенням між ним і прилягаючим до нього рядом ударних пальців завиткоподібної порожнини, що розширюється убік розвантажувального патрубка Для досягнення нового технічного результату необхідна наступна сукупність ВІДМІТНИХ ознак дезінтегратора, що заявляється, у сукупності всіх ознак, зазначених у формулі корисної моделі виконання корпуса дезінтегратора завиткоподібним; установка дисків у корпусі з утворенням між корпусом і прилягаючим до нього рядом ударних пальців завиткоподібної порожнини, що розширюється убік розвантажувального патрубка Вилучення з зазначеної сукупності відмітних ознак хоча б однієї ознаки не забезпечує одержання нового технічного результату, досягнення якого є задачею корисної моделі Отже, зазначені ВІДМІТНІ ознаки дезінтегратора є суттєвими, тому що кожна з них, окремо узята, необхідна, а всі, разом узяті, достатні для того, щоб відрізнити даний об'єкт корисної моделі від всіх інших об'єктів того ж призначення й одержати новий технічний TU, щи Мри ииіи викидної dnni в пвиму ьумьви оплі нюється характер руху здрібненого продукту між корпусом дезінтегратора і прилягаючим до нього рядом ударних пальців убік розвантажувального патрубка Це дозволяє підвищити продуктивність дезінтегратора при його заданих розмірах і встановленій потужності. Таким чином, при використанні корисної' моделі, що заявляється, досягається новий технічний результат. Дезінтегратор, що заявляється як корисна модель може мати декілька, щонайменше два, співвісно встановлених диски з розміщеними на них по концентричних окружностях рядами ударних пальців. При цьому можливо таке виконання дезінтегратора, у якому всі диски виконані рухливими у вигляді роторів і встановлені з можливістю протилежного обертання Можливо також таке виконання дезінтегратора, у якому одна частина дисків виконана нерухомими у вигляді статорів, а інша частина дисків - рухливими у вигляді роторів. Нижче приведений приклад конкретного виконання дезінтегратора з двома дисками, один із яких виконаний у вигляді статора нерухомим, а інший - у вигляді ротора рухливим. Прикладені креслення зображують: фіг. 1 - загальний вид дезінтегратора (поперечний розріз); фіг.2 - розріз по А-А на фіг 1. Дезінтегратор містить корпус 1 (фіг.1), завантажувальну лійку 2 (фіг.2) і розвантажувальний патрубок 3 (фіг.1). У корпусі 1 установлений нерухомий диск 4 (фіг.2) і рухливий диск 5, установлений на валу 6 СПІВВІСНО нерухомому диску 4 На нерухомому диску 4 і рухливому диску 5 по концентричних окружностях розміщені ряди ударних пальців 7, причому ряди ударних пальців 7 нерухомого диска 4 розміщені між рядами ударних пальців 7 рухливого диска 5. При цьому найближчий до центра дисків 4 і 5 ряд ударних пальців 7 розміщений на рухливому диску 5, а периферійний ряд 8 ударних пальців 7 установлений прилягаючим до корпуса 1.Ударні пальці 7 розміщені на дисках 4 і 5 таким чином, що зазор між ними в кожному наступному ряді відносно центра дисків 4 і 5 менше, ніж у попередньому Корпус 1 дезінтегратора виконаний завиткоподібним, а нерухомий диск 4 і рухливий диск 5 встановлені в корпусі 1 з утворенням між корпусом 1 і прилягаючим до нього рядом 8 ударних пальців 7 завиткоподібної порожнини 9, що розширюється убік розвантажувального патрубка 3. Дезінтегратор працює в такий спосіб Рухливому диску 5 надають обертання і через завантажувальну лійку 2 у дезінтегратор до центра дисків 4 і 5 подають призначений для здрібнювання продукт. Продукт, що надходить, ударними пальцями 7 рухливого диска 5, розташованими в першому відносно центра диска ряду, утягується в круговий рух і під дією відцентрових сил попадає в зазор між пепшим РЯДОМ удаших пальців 7 рухливого диска 5, що утворять другу зону здріС Процес переміщення продукту між ряде них пальців 7 дисків 4 і 5 і його здрібнюв довжується доти , поки продукт не прої останній ряд 8 ударних пальців 7. Завді шенню окружної швидкості ударних па міру віддалення їх від центра дисків 4 і шенню зазору між сусідніми ударними ПЕ рядах процес здрібнювання продукту ги інтенсифікується. Ударні пальці 7 рухливого диска 5 ними лопатами відцентрового вентиляп створюють повітряний потік, що сприяє і ню продукту, що подрібнюється, від цент і 5 до їх периферії*, а потім в завиткоподі жнину 9 і далі в розвантажувальний пе Таким чином, на продукт, що подрібнюєті відцентрові сили і повітряний потік, що Е при обертанні рухливого диска 5 Здрібнений продукт, пройшовши че| ударних пальців 7, надходить в завит порожнину 9. При цьому в міру поворот)
