Установка для знезалізнювання води

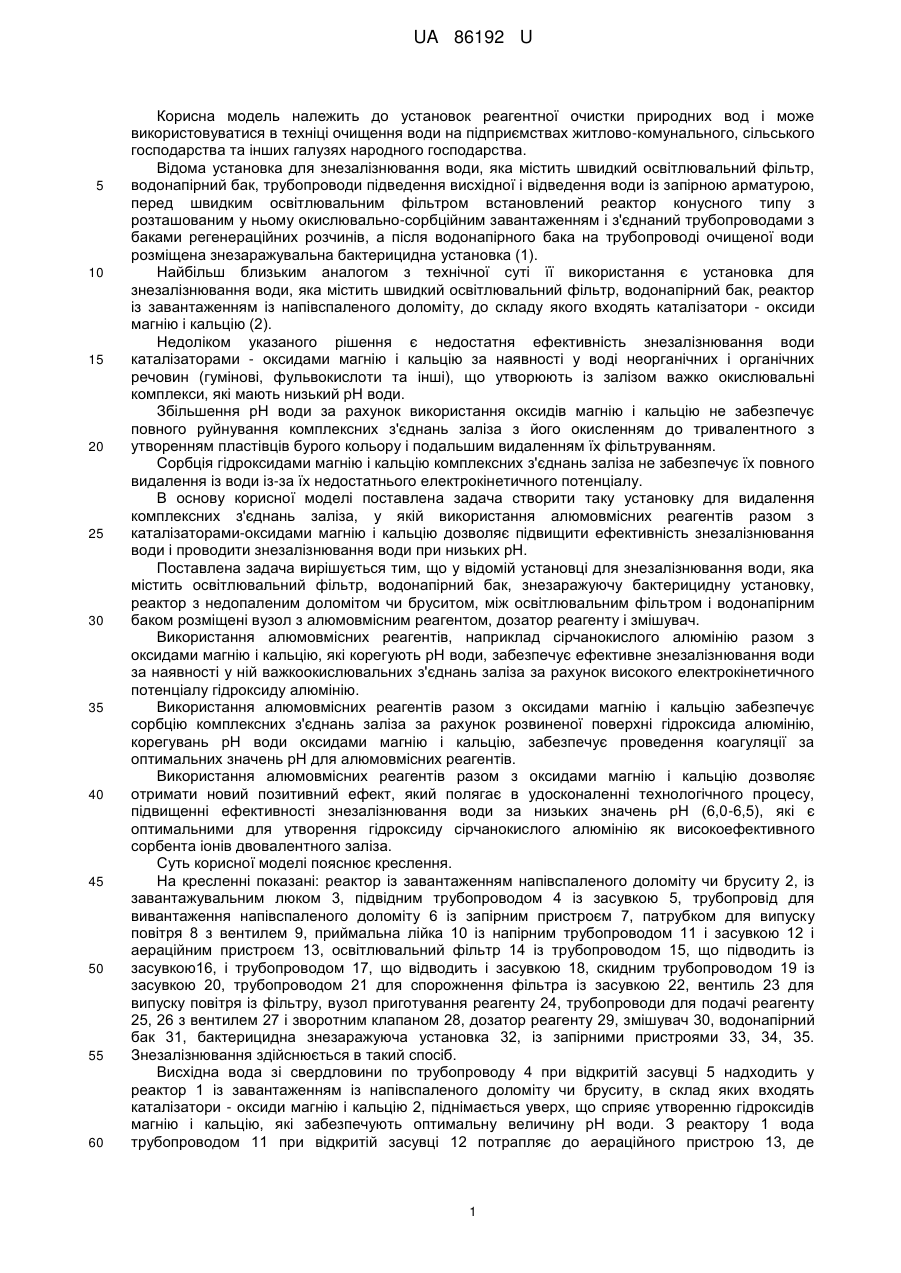

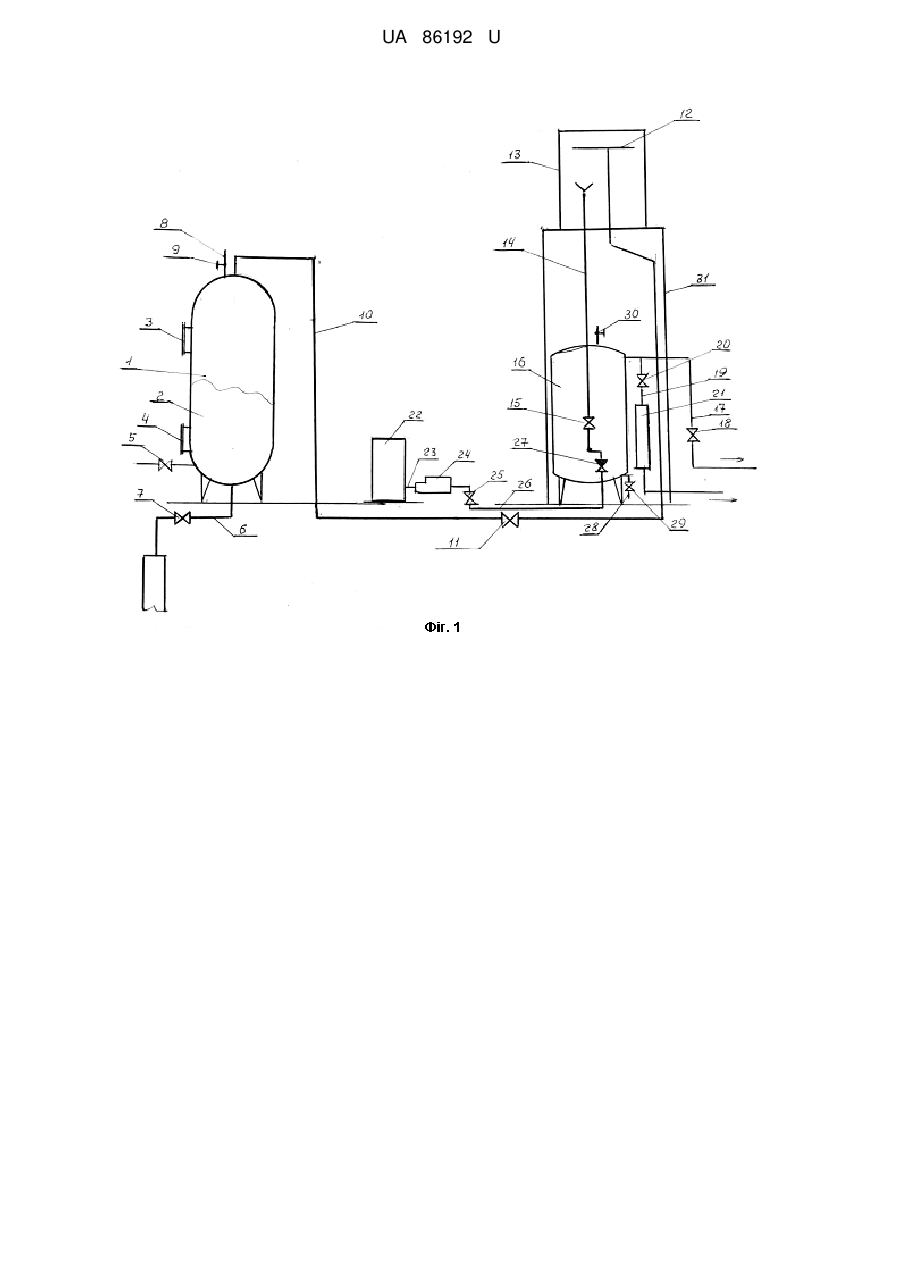

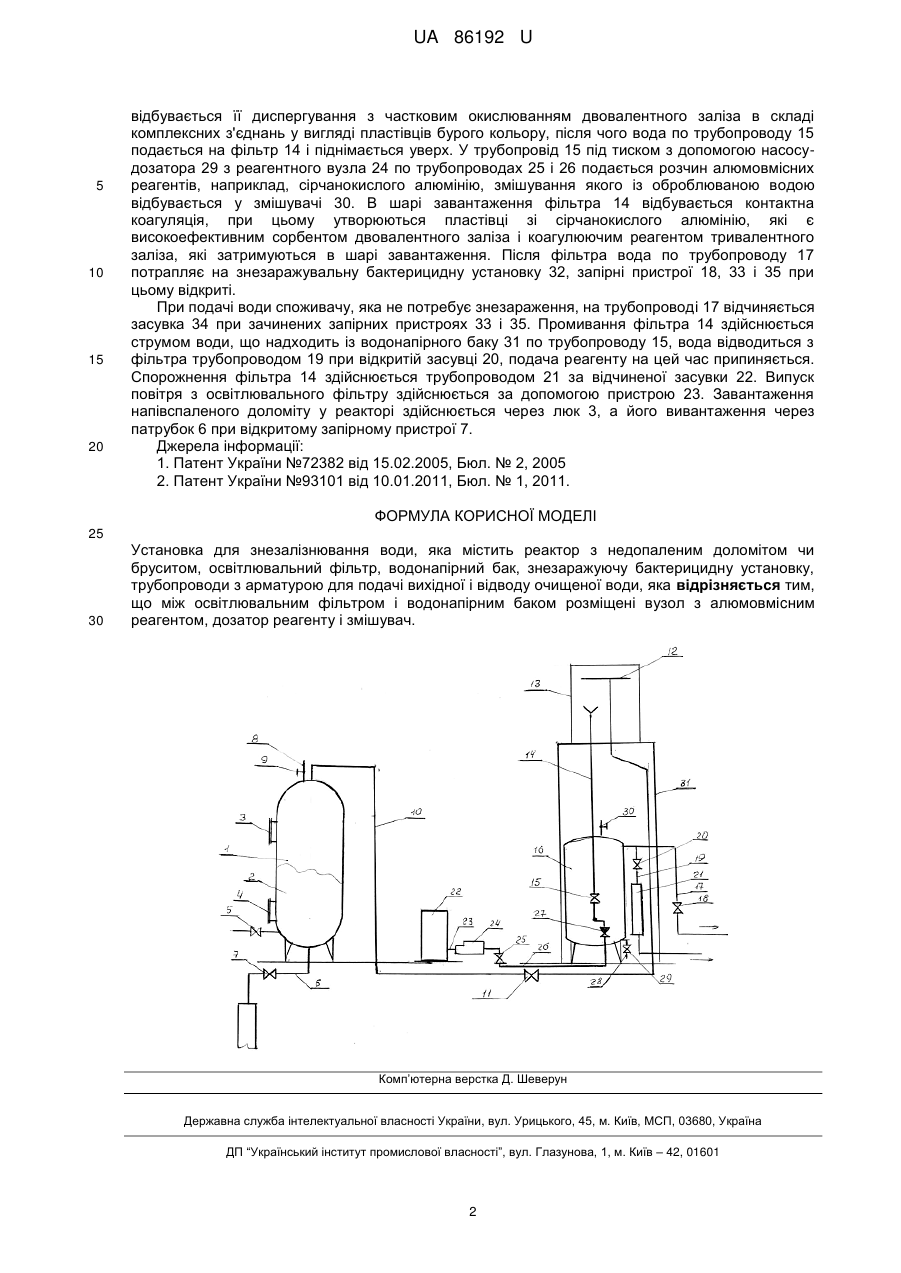

Реферат: UA 86192 U UA 86192 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до установок реагентної очистки природних вод і може використовуватися в техніці очищення води на підприємствах житлово-комунального, сільського господарства та інших галузях народного господарства. Відома установка для знезалізнювання води, яка містить швидкий освітлювальний фільтр, водонапірний бак, трубопроводи підведення висхідної і відведення води із запірною арматурою, перед швидким освітлювальним фільтром встановлений реактор конусного типу з розташованим у ньому окислювально-сорбційним завантаженням і з'єднаний трубопроводами з баками регенераційних розчинів, а після водонапірного бака на трубопроводі очищеної води розміщена знезаражувальна бактерицидна установка (1). Найбільш близьким аналогом з технічної суті її використання є установка для знезалізнювання води, яка містить швидкий освітлювальний фільтр, водонапірний бак, реактор із завантаженням із напівспаленого доломіту, до складу якого входять каталізатори - оксиди магнію і кальцію (2). Недоліком указаного рішення є недостатня ефективність знезалізнювання води каталізаторами - оксидами магнію і кальцію за наявності у воді неорганічних і органічних речовин (гумінові, фульвокислоти та інші), що утворюють із залізом важко окислювальні комплекси, які мають низький рН води. Збільшення рН води за рахунок використання оксидів магнію і кальцію не забезпечує повного руйнування комплексних з'єднань заліза з його окисленням до тривалентного з утворенням пластівців бурого кольору і подальшим видаленням їх фільтруванням. Сорбція гідроксидами магнію і кальцію комплексних з'єднань заліза не забезпечує їх повного видалення із води із-за їх недостатнього електрокінетичного потенціалу. В основу корисної моделі поставлена задача створити таку установку для видалення комплексних з'єднань заліза, у якій використання алюмовмісних реагентів разом з каталізаторами-оксидами магнію і кальцію дозволяє підвищити ефективність знезалізнювання води і проводити знезалізнювання води при низьких рН. Поставлена задача вирішується тим, що у відомій установці для знезалізнювання води, яка містить освітлювальний фільтр, водонапірний бак, знезаражуючу бактерицидну установку, реактор з недопаленим доломітом чи бруситом, між освітлювальним фільтром і водонапірним баком розміщені вузол з алюмовмісним реагентом, дозатор реагенту і змішувач. Використання алюмовмісних реагентів, наприклад сірчанокислого алюмінію разом з оксидами магнію і кальцію, які корегують рН води, забезпечує ефективне знезалізнювання води за наявності у ній важкоокислювальних з'єднань заліза за рахунок високого електрокінетичного потенціалу гідроксиду алюмінію. Використання алюмовмісних реагентів разом з оксидами магнію і кальцію забезпечує сорбцію комплексних з'єднань заліза за рахунок розвиненої поверхні гідроксида алюмінію, корегувань рН води оксидами магнію і кальцію, забезпечує проведення коагуляції за оптимальних значень рН для алюмовмісних реагентів. Використання алюмовмісних реагентів разом з оксидами магнію і кальцію дозволяє отримати новий позитивний ефект, який полягає в удосконаленні технологічного процесу, підвищенні ефективності знезалізнювання води за низьких значень рН (6,0-6,5), які є оптимальними для утворення гідроксиду сірчанокислого алюмінію як високоефективного сорбента іонів двовалентного заліза. Суть корисної моделі пояснює креслення. На кресленні показані: реактор із завантаженням напівспаленого доломіту чи бруситу 2, із завантажувальним люком 3, підвідним трубопроводом 4 із засувкою 5, трубопровід для вивантаження напівспаленого доломіту 6 із запірним пристроєм 7, патрубком для випуску повітря 8 з вентилем 9, приймальна лійка 10 із напірним трубопроводом 11 і засувкою 12 і аераційним пристроєм 13, освітлювальний фільтр 14 із трубопроводом 15, що підводить із засувкою16, і трубопроводом 17, що відводить і засувкою 18, скидним трубопроводом 19 із засувкою 20, трубопроводом 21 для спорожнення фільтра із засувкою 22, вентиль 23 для випуску повітря із фільтру, вузол приготування реагенту 24, трубопроводи для подачі реагенту 25, 26 з вентилем 27 і зворотним клапаном 28, дозатор реагенту 29, змішувач 30, водонапірний бак 31, бактерицидна знезаражуюча установка 32, із запірними пристроями 33, 34, 35. Знезалізнювання здійснюється в такий спосіб. Висхідна вода зі свердловини по трубопроводу 4 при відкритій засувці 5 надходить у реактор 1 із завантаженням із напівспаленого доломіту чи бруситу, в склад яких входять каталізатори - оксиди магнію і кальцію 2, піднімається уверх, що сприяє утворенню гідроксидів магнію і кальцію, які забезпечують оптимальну величину рН води. З реактору 1 вода трубопроводом 11 при відкритій засувці 12 потрапляє до аераційного пристрою 13, де 1 UA 86192 U 5 10 15 20 відбувається її диспергування з частковим окислюванням двовалентного заліза в складі комплексних з'єднань у вигляді пластівців бурого кольору, після чого вода по трубопроводу 15 подається на фільтр 14 і піднімається уверх. У трубопровід 15 під тиском з допомогою насосудозатора 29 з реагентного вузла 24 по трубопроводах 25 і 26 подається розчин алюмовмісних реагентів, наприклад, сірчанокислого алюмінію, змішування якого із оброблюваною водою відбувається у змішувачі 30. В шарі завантаження фільтра 14 відбувається контактна коагуляція, при цьому утворюються пластівці зі сірчанокислого алюмінію, які є високоефективним сорбентом двовалентного заліза і коагулюючим реагентом тривалентного заліза, які затримуються в шарі завантаження. Після фільтра вода по трубопроводу 17 потрапляє на знезаражувальну бактерицидну установку 32, запірні пристрої 18, 33 і 35 при цьому відкриті. При подачі води споживачу, яка не потребує знезараження, на трубопроводі 17 відчиняється засувка 34 при зачинених запірних пристроях 33 і 35. Промивання фільтра 14 здійснюється струмом води, що надходить із водонапірного баку 31 по трубопроводу 15, вода відводиться з фільтра трубопроводом 19 при відкритій засувці 20, подача реагенту на цей час припиняється. Спорожнення фільтра 14 здійснюється трубопроводом 21 за відчиненої засувки 22. Випуск повітря з освітлювального фільтру здійснюється за допомогою пристрою 23. Завантаження напівспаленого доломіту у реакторі здійснюється через люк 3, а його вивантаження через патрубок 6 при відкритому запірному пристрої 7. Джерела інформації: 1. Патент України №72382 від 15.02.2005, Бюл. № 2, 2005 2. Патент України №93101 від 10.01.2011, Бюл. № 1, 2011. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Установка для знезалізнювання води, яка містить реактор з недопаленим доломітом чи бруситом, освітлювальний фільтр, водонапірний бак, знезаражуючу бактерицидну установку, трубопроводи з арматурою для подачі вихідної і відводу очищеної води, яка відрізняється тим, що між освітлювальним фільтром і водонапірним баком розміщені вузол з алюмовміcним реагентом, дозатор реагенту і змішувач. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
