Апарат для висіву і обробки насіння рідкими препаратами

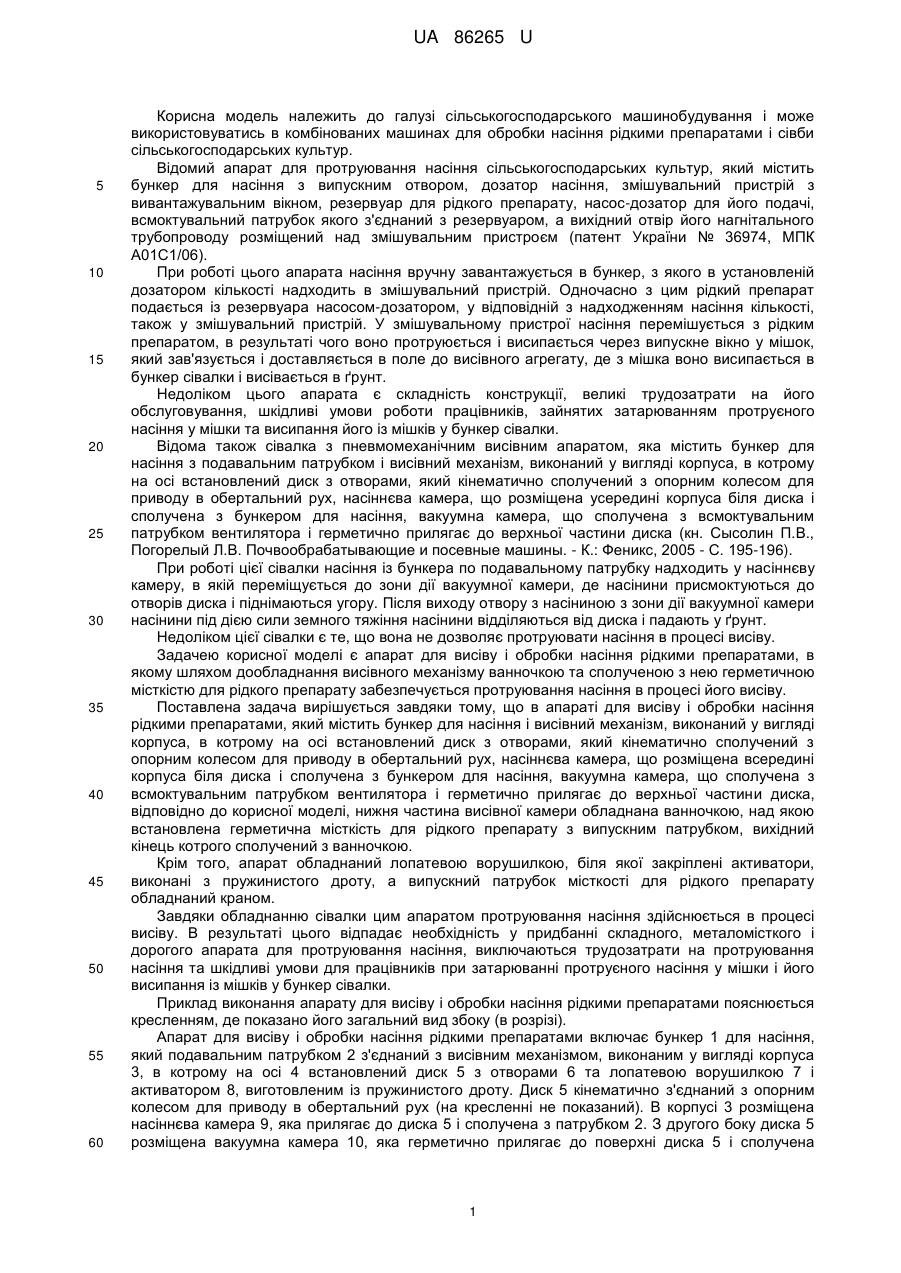

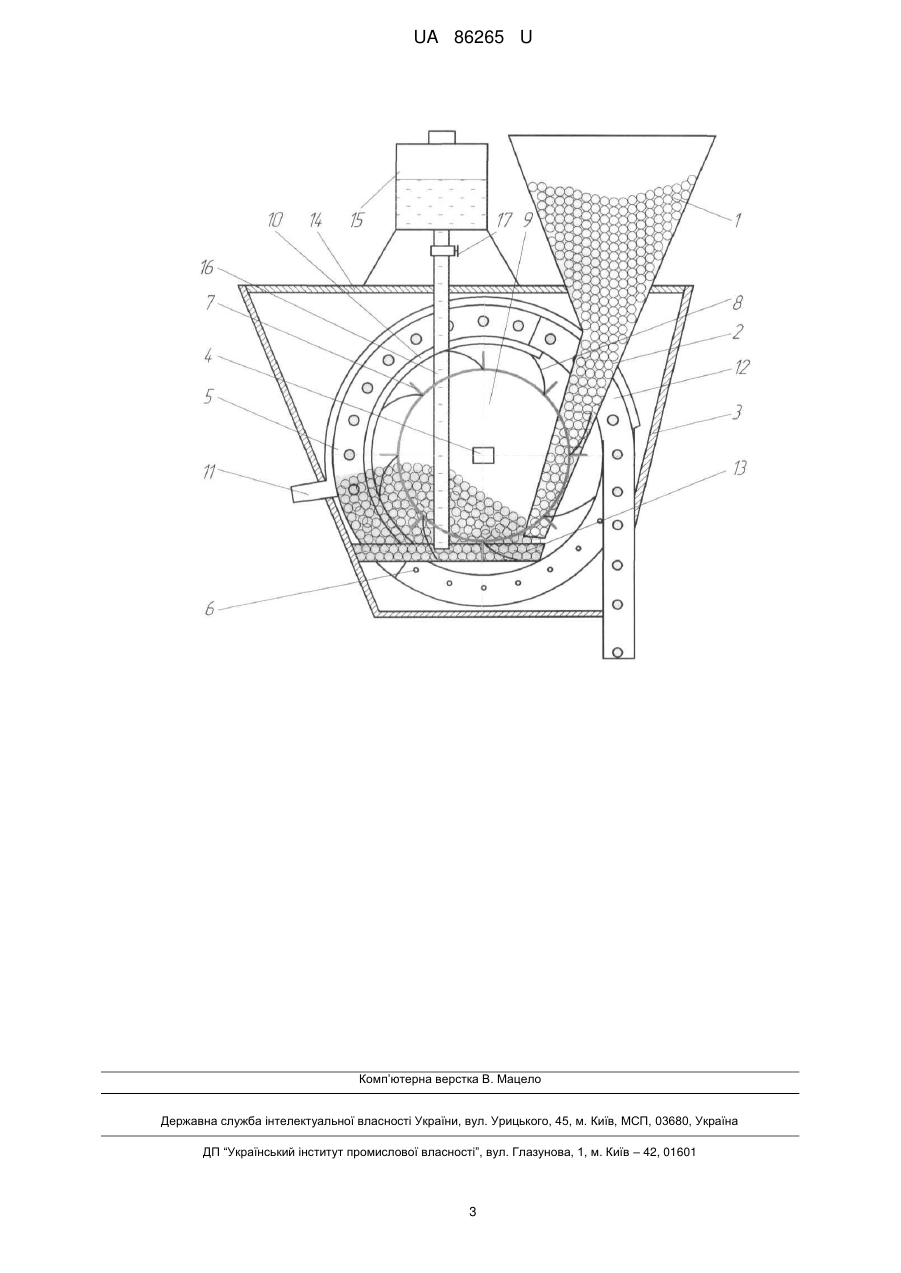

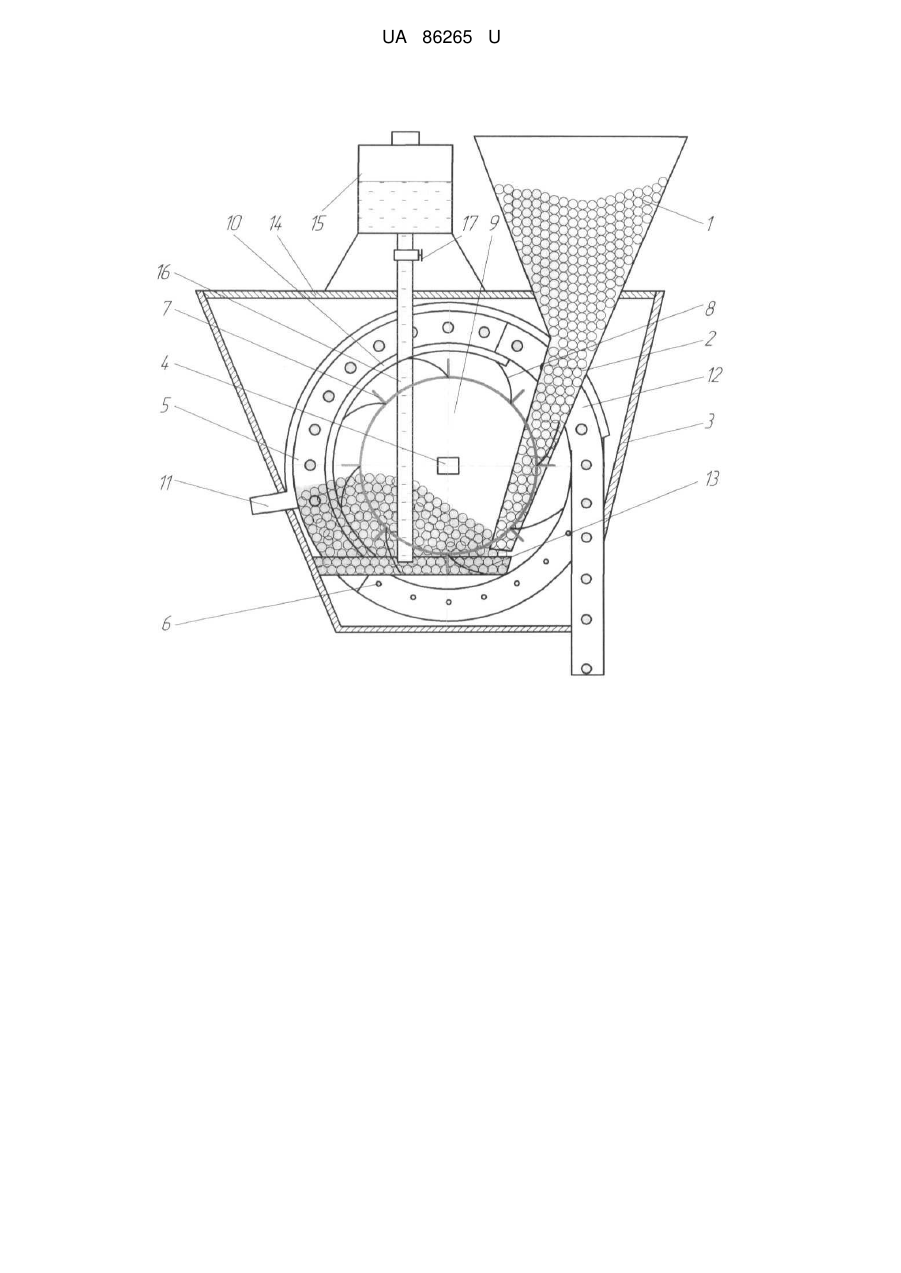

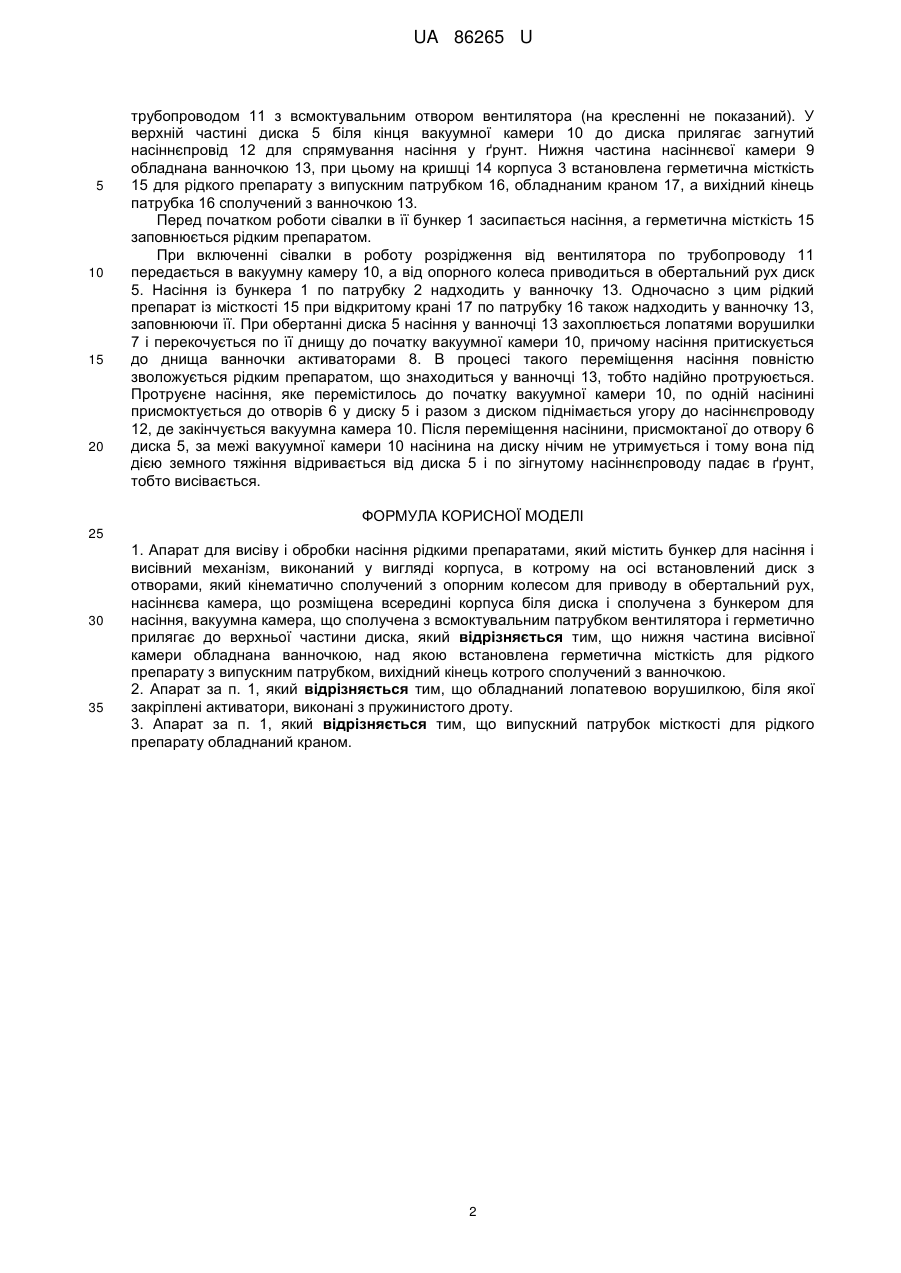

Реферат: Апарат для висіву і обробки насіння рідкими препаратами, який містить бункер для насіння і висівний механізм, виконаний у вигляді корпуса, в котрому на осі встановлений диск з отворами, який кінематично сполучений з опорним колесом для приводу в обертальний рух, насіннєва камера, що розміщена всередині корпуса біля диска і сполучена з бункером для насіння, вакуумна камера, що сполучена з всмоктувальним патрубком вентилятора і герметично прилягає до верхньої частини диска, причому нижня частина висівної камери обладнана ванночкою, над якою встановлена герметична місткість для рідкого препарату з випускним патрубком, вихідний кінець котрого сполучений з ванночкою. UA 86265 U (12) UA 86265 U UA 86265 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може використовуватись в комбінованих машинах для обробки насіння рідкими препаратами і сівби сільськогосподарських культур. Відомий апарат для протруювання насіння сільськогосподарських культур, який містить бункер для насіння з випускним отвором, дозатор насіння, змішувальний пристрій з вивантажувальним вікном, резервуар для рідкого препарату, насос-дозатор для його подачі, всмоктувальний патрубок якого з'єднаний з резервуаром, а вихідний отвір його нагнітального трубопроводу розміщений над змішувальним пристроєм (патент України № 36974, МПК А01С1/06). При роботі цього апарата насіння вручну завантажується в бункер, з якого в установленій дозатором кількості надходить в змішувальний пристрій. Одночасно з цим рідкий препарат подається із резервуара насосом-дозатором, у відповідній з надходженням насіння кількості, також у змішувальний пристрій. У змішувальному пристрої насіння перемішується з рідким препаратом, в результаті чого воно протруюється і висипається через випускне вікно у мішок, який зав'язується і доставляється в поле до висівного агрегату, де з мішка воно висипається в бункер сівалки і висівається в ґрунт. Недоліком цього апарата є складність конструкції, великі трудозатрати на його обслуговування, шкідливі умови роботи працівників, зайнятих затарюванням протруєного насіння у мішки та висипання його із мішків у бункер сівалки. Відома також сівалка з пневмомеханічним висівним апаратом, яка містить бункер для насіння з подавальним патрубком і висівний механізм, виконаний у вигляді корпуса, в котрому на осі встановлений диск з отворами, який кінематично сполучений з опорним колесом для приводу в обертальний рух, насіннєва камера, що розміщена усередині корпуса біля диска і сполучена з бункером для насіння, вакуумна камера, що сполучена з всмоктувальним патрубком вентилятора і герметично прилягає до верхньої частини диска (кн. Сысолин П.В., Погорелый Л.В. Почвообрабатывающие и посевные машины. - К.: Феникс, 2005 - С. 195-196). При роботі цієї сівалки насіння із бункера по подавальному патрубку надходить у насіннєву камеру, в якій переміщується до зони дії вакуумної камери, де насінини присмоктуються до отворів диска і піднімаються угору. Після виходу отвору з насіниною з зони дії вакуумної камери насінини під дією сили земного тяжіння насінини відділяються від диска і падають у ґрунт. Недоліком цієї сівалки є те, що вона не дозволяє протруювати насіння в процесі висіву. Задачею корисної моделі є апарат для висіву і обробки насіння рідкими препаратами, в якому шляхом дообладнання висівного механізму ванночкою та сполученою з нею герметичною місткістю для рідкого препарату забезпечується протруювання насіння в процесі його висіву. Поставлена задача вирішується завдяки тому, що в апараті для висіву і обробки насіння рідкими препаратами, який містить бункер для насіння і висівний механізм, виконаний у вигляді корпуса, в котрому на осі встановлений диск з отворами, який кінематично сполучений з опорним колесом для приводу в обертальний рух, насіннєва камера, що розміщена всередині корпуса біля диска і сполучена з бункером для насіння, вакуумна камера, що сполучена з всмоктувальним патрубком вентилятора і герметично прилягає до верхньої частини диска, відповідно до корисної моделі, нижня частина висівної камери обладнана ванночкою, над якою встановлена герметична місткість для рідкого препарату з випускним патрубком, вихідний кінець котрого сполучений з ванночкою. Крім того, апарат обладнаний лопатевою ворушилкою, біля якої закріплені активатори, виконані з пружинистого дроту, а випускний патрубок місткості для рідкого препарату обладнаний краном. Завдяки обладнанню сівалки цим апаратом протруювання насіння здійснюється в процесі висіву. В результаті цього відпадає необхідність у придбанні складного, металомісткого і дорогого апарата для протруювання насіння, виключаються трудозатрати на протруювання насіння та шкідливі умови для працівників при затарюванні протруєного насіння у мішки і його висипання із мішків у бункер сівалки. Приклад виконання апарату для висіву і обробки насіння рідкими препаратами пояснюється кресленням, де показано його загальний вид збоку (в розрізі). Апарат для висіву і обробки насіння рідкими препаратами включає бункер 1 для насіння, який подавальним патрубком 2 з'єднаний з висівним механізмом, виконаним у вигляді корпуса 3, в котрому на осі 4 встановлений диск 5 з отворами 6 та лопатевою ворушилкою 7 і активатором 8, виготовленим із пружинистого дроту. Диск 5 кінематично з'єднаний з опорним колесом для приводу в обертальний рух (на кресленні не показаний). В корпусі 3 розміщена насіннєва камера 9, яка прилягає до диска 5 і сполучена з патрубком 2. З другого боку диска 5 розміщена вакуумна камера 10, яка герметично прилягає до поверхні диска 5 і сполучена 1 UA 86265 U 5 10 15 20 трубопроводом 11 з всмоктувальним отвором вентилятора (на кресленні не показаний). У верхній частині диска 5 біля кінця вакуумної камери 10 до диска прилягає загнутий насіннєпровід 12 для спрямування насіння у ґрунт. Нижня частина насіннєвої камери 9 обладнана ванночкою 13, при цьому на кришці 14 корпуса 3 встановлена герметична місткість 15 для рідкого препарату з випускним патрубком 16, обладнаним краном 17, а вихідний кінець патрубка 16 сполучений з ванночкою 13. Перед початком роботи сівалки в її бункер 1 засипається насіння, а герметична місткість 15 заповнюється рідким препаратом. При включенні сівалки в роботу розрідження від вентилятора по трубопроводу 11 передається в вакуумну камеру 10, а від опорного колеса приводиться в обертальний рух диск 5. Насіння із бункера 1 по патрубку 2 надходить у ванночку 13. Одночасно з цим рідкий препарат із місткості 15 при відкритому крані 17 по патрубку 16 також надходить у ванночку 13, заповнюючи її. При обертанні диска 5 насіння у ванночці 13 захоплюється лопатями ворушилки 7 і перекочується по її днищу до початку вакуумної камери 10, причому насіння притискується до днища ванночки активаторами 8. В процесі такого переміщення насіння повністю зволожується рідким препаратом, що знаходиться у ванночці 13, тобто надійно протруюється. Протруєне насіння, яке перемістилось до початку вакуумної камери 10, по одній насінині присмоктується до отворів 6 у диску 5 і разом з диском піднімається угору до насіннєпроводу 12, де закінчується вакуумна камера 10. Після переміщення насінини, присмоктаної до отвору 6 диска 5, за межі вакуумної камери 10 насінина на диску нічим не утримується і тому вона під дією земного тяжіння відривається від диска 5 і по зігнутому насіннєпроводу падає в ґрунт, тобто висівається. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Апарат для висіву і обробки насіння рідкими препаратами, який містить бункер для насіння і висівний механізм, виконаний у вигляді корпуса, в котрому на осі встановлений диск з отворами, який кінематично сполучений з опорним колесом для приводу в обертальний рух, насіннєва камера, що розміщена всередині корпуса біля диска і сполучена з бункером для насіння, вакуумна камера, що сполучена з всмоктувальним патрубком вентилятора і герметично прилягає до верхньої частини диска, який відрізняється тим, що нижня частина висівної камери обладнана ванночкою, над якою встановлена герметична місткість для рідкого препарату з випускним патрубком, вихідний кінець котрого сполучений з ванночкою. 2. Апарат за п. 1, який відрізняється тим, що обладнаний лопатевою ворушилкою, біля якої закріплені активатори, виконані з пружинистого дроту. 3. Апарат за п. 1, який відрізняється тим, що випускний патрубок місткості для рідкого препарату обладнаний краном. 2 UA 86265 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
