Пристрій для обробки насіння рослин рідкими препаратами

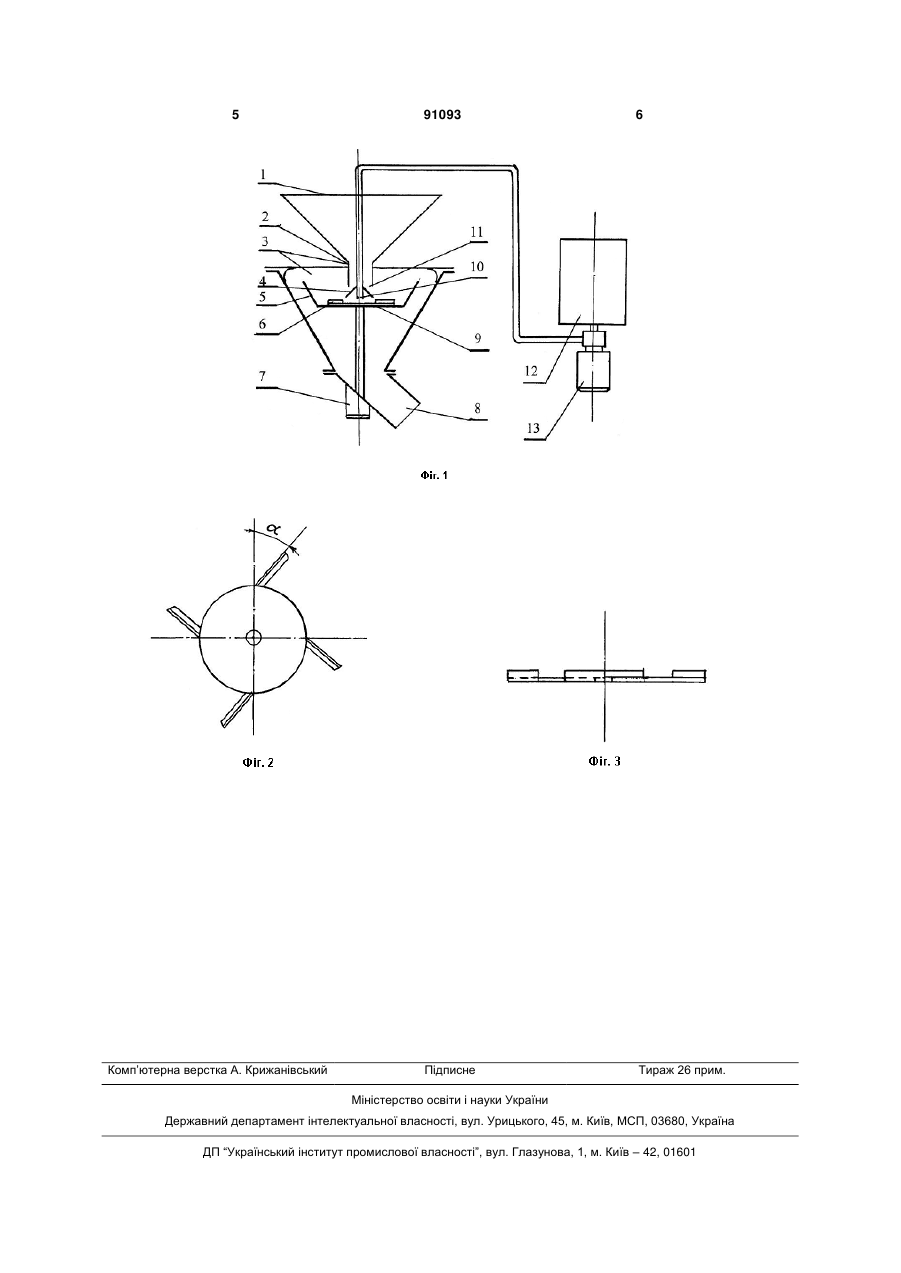

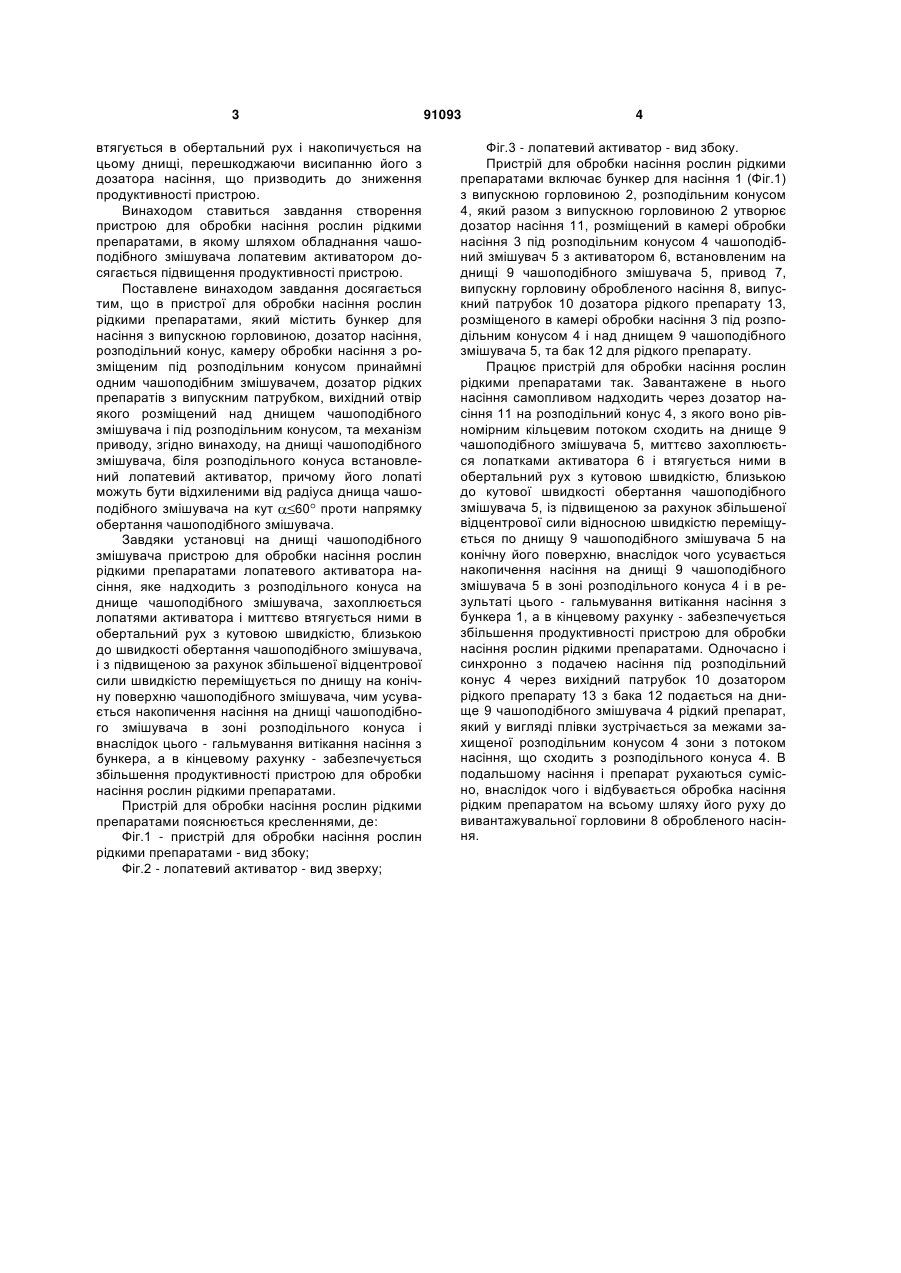

Пристрій для обробки насіння рослин рідкими препаратами, який містить бункер для насіння з випускною горловиною, розподільний конус, камеру обробки насіння з розміщеним під розподільним конусом принаймні одним чашоподібним змішувачем, дозатор рідких препаратів з випускним патрубком, вихідний отвір якого розміщений над днищем чашоподібного змішувача і під розподільним конусом, та механізм приводу, який відрізняється тим, що на днищі чашопод ібного змішувача біля розподільного конуса встановлений лопатевий активатор, лопаті якого відхилені від радіуса днища чашоподібного змішувача, проти напрямку його обертання, на кут α≤60°. Винахід відноситься до галузі сільськогосподарського машинобудування і може використовуватися в машинах для обробки насіння рослин рідкими препаратами. Відомий пристрій для обробки насіння рослин рідкими препаратами, який включає бункер, змішувальний шнек, дозатор рідких препаратів з вихідним патрубком, розміщеним над шнеком [а.с. № 1777685, МПК5 А01С 1/08]. Під час роботи цього пристрою завантажене в бункер насіння надходить в шнек. Одночасно з цим в шнек подається дозатором рідкий препарат. В процесі спільного транспортування шнеком насіння і препарат перемішуються між собою, в результаті чого насіння обробляється препаратом і висипається із кожуха шнека в тару. Цей пристрій простий за конструкцією, але в результаті транспортування насіння гороху, сої, соняшника, кукурудзи та інших культур пошкоджується витками шнека і втрачає схожість, що обмежує використання пристрою. Відомий також пристрій для обробки насіння рослин рідкими препаратами, який містить бункер для насіння з випускною горловиною, дозатор насіння, розподільний конус, камеру обробки насіння з розміщеним під розподільним конусом принаймні одним чашоподібним змішувачем та дозатор рід ких препаратів з випускним патрубком, вихідний отвір якого розміщений над днищем чашоподібного змішувача і під розподільним конусом, та механізм приводу [патент України № 55607, МПК7 А01С 1/08, 1/06].Цей пристрій для обробки насіння рослин рідкими препаратами є найближчим аналогом і прийнятий за прототип. Під час роботи цього пристрою завантажене в бункер насіння самопливом надходить із бункера на розподільний конус, по якому воно рівномірним кільцем висипається на днище чашоподібного змішувача. Одночасно з насінням дозатором рідини через вихідний отвір випускного патрубка подається рідкий препарат на днище чашоподібного змішувача. Внаслідок обертання чашоподібного змішувача насіння і рідкий препарат під дією відцентрових сил рухаються спочатку по його днищу, а потім по конічній поверхні. В результаті такого спільного руху насіння і рідкого препарату відбувається обробка насіння препаратом. Відсутність у цьому пристрої транспортуючого шнека виключає пошкодження насіння. Однак цей пристрій не повною мірою реалізує закладену конструктивними параметрами дозатора насіння продуктивність, оскільки насіння після сходження із розподільного конуса на гладку поверхню днища чашоподібного змішувача повільно (19) UA (11) 91093 (13) C2 (21) a200807700 (22) 05.06.2008 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) КОВБАСА ВОЛОДИМИР ПЕТРОВИЧ, РАТУШНИЙ ВОЛОДИМИР ВАСИЛЬОВИЧ, ТИМОШЕНКО СТЕПАН ПЕТРОВИЧ, МОЙСЕЄНКО ВОЛОДИМИР КОСТЯНТИНОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) UA 55607, 15.04.2003 SU 1777685, 30.11.1992 UA 36974, 10.11.2008 SU 1630627, 28.02.1991 UA 84546, 10.11.2008 UA 6635, 29.12.1994 3 втягується в обертальний рух і накопичується на цьому днищі, перешкоджаючи висипанню його з дозатора насіння, що призводить до зниження продуктивності пристрою. Винаходом ставиться завдання створення пристрою для обробки насіння рослин рідкими препаратами, в якому шляхом обладнання чашоподібного змішувача лопатевим активатором досягається підвищення продуктивності пристрою. Поставлене винаходом завдання досягається тим, що в пристрої для обробки насіння рослин рідкими препаратами, який містить бункер для насіння з випускною горловиною, дозатор насіння, розподільний конус, камеру обробки насіння з розміщеним під розподільним конусом принаймні одним чашоподібним змішувачем, дозатор рідких препаратів з випускним патрубком, вихідний отвір якого розміщений над днищем чашоподібного змішувача і під розподільним конусом, та механізм приводу, згідно винаходу, на днищі чашоподібного змішувача, біля розподільного конуса встановлений лопатевий активатор, причому його лопаті можуть бути відхиленими від радіуса днища чашоподібного змішувача на кут 60 проти напрямку обертання чашоподібного змішувача. Завдяки установці на днищі чашоподібного змішувача пристрою для обробки насіння рослин рідкими препаратами лопатевого активатора насіння, яке надходить з розподільного конуса на днище чашоподібного змішувача, захоплюється лопатями активатора і миттєво втягується ними в обертальний рух з кутовою швидкістю, близькою до швидкості обертання чашоподібного змішувача, і з підвищеною за рахунок збільшеної відцентрової сили швидкістю переміщується по днищу на конічну поверхню чашоподібного змішувача, чим усувається накопичення насіння на днищі чашоподібного змішувача в зоні розподільного конуса і внаслідок цього - гальмування витікання насіння з бункера, а в кінцевому рахунку - забезпечується збільшення продуктивності пристрою для обробки насіння рослин рідкими препаратами. Пристрій для обробки насіння рослин рідкими препаратами пояснюється кресленнями, де: Фіг.1 - пристрій для обробки насіння рослин рідкими препаратами - вид збоку; Фіг.2 - лопатевий активатор - вид зверху; 91093 4 Фіг.3 - лопатевий активатор - вид збоку. Пристрій для обробки насіння рослин рідкими препаратами включає бункер для насіння 1 (Фіг.1) з випускною горловиною 2, розподільним конусом 4, який разом з випускною горловиною 2 утворює дозатор насіння 11, розміщений в камері обробки насіння 3 під розподільним конусом 4 чашоподібний змішувач 5 з активатором 6, встановленим на днищі 9 чашоподібного змішувача 5, привод 7, випускну горловину обробленого насіння 8, випускний патрубок 10 дозатора рідкого препарату 13, розміщеного в камері обробки насіння 3 під розподільним конусом 4 і над днищем 9 чашоподібного змішувача 5, та бак 12 для рідкого препарату. Працює пристрій для обробки насіння рослин рідкими препаратами так. Завантажене в нього насіння самопливом надходить через дозатор насіння 11 на розподільний конус 4, з якого воно рівномірним кільцевим потоком сходить на днище 9 чашоподібного змішувача 5, миттєво захоплюється лопатками активатора 6 і втягується ними в обертальний рух з кутовою швидкістю, близькою до кутової швидкості обертання чашоподібного змішувача 5, із підвищеною за рахунок збільшеної відцентрової сили відносною швидкістю переміщується по днищу 9 чашоподібного змішувача 5 на конічну його поверхню, внаслідок чого усувається накопичення насіння на днищі 9 чашоподібного змішувача 5 в зоні розподільного конуса 4 і в результаті цього - гальмування витікання насіння з бункера 1, а в кінцевому рахунку - забезпечується збільшення продуктивності пристрою для обробки насіння рослин рідкими препаратами. Одночасно і синхронно з подачею насіння під розподільний конус 4 через вихідний патрубок 10 дозатором рідкого препарату 13 з бака 12 подається на днище 9 чашоподібного змішувача 4 рідкий препарат, який у вигляді плівки зустрічається за межами захищеної розподільним конусом 4 зони з потоком насіння, що сходить з розподільного конуса 4. В подальшому насіння і препарат рухаються сумісно, внаслідок чого і відбувається обробка насіння рідким препаратом на всьому шляху його руху до вивантажувальної горловини 8 обробленого насіння. 5 Комп’ютерна верстка А. Крижанівський 91093 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
