Дюбель

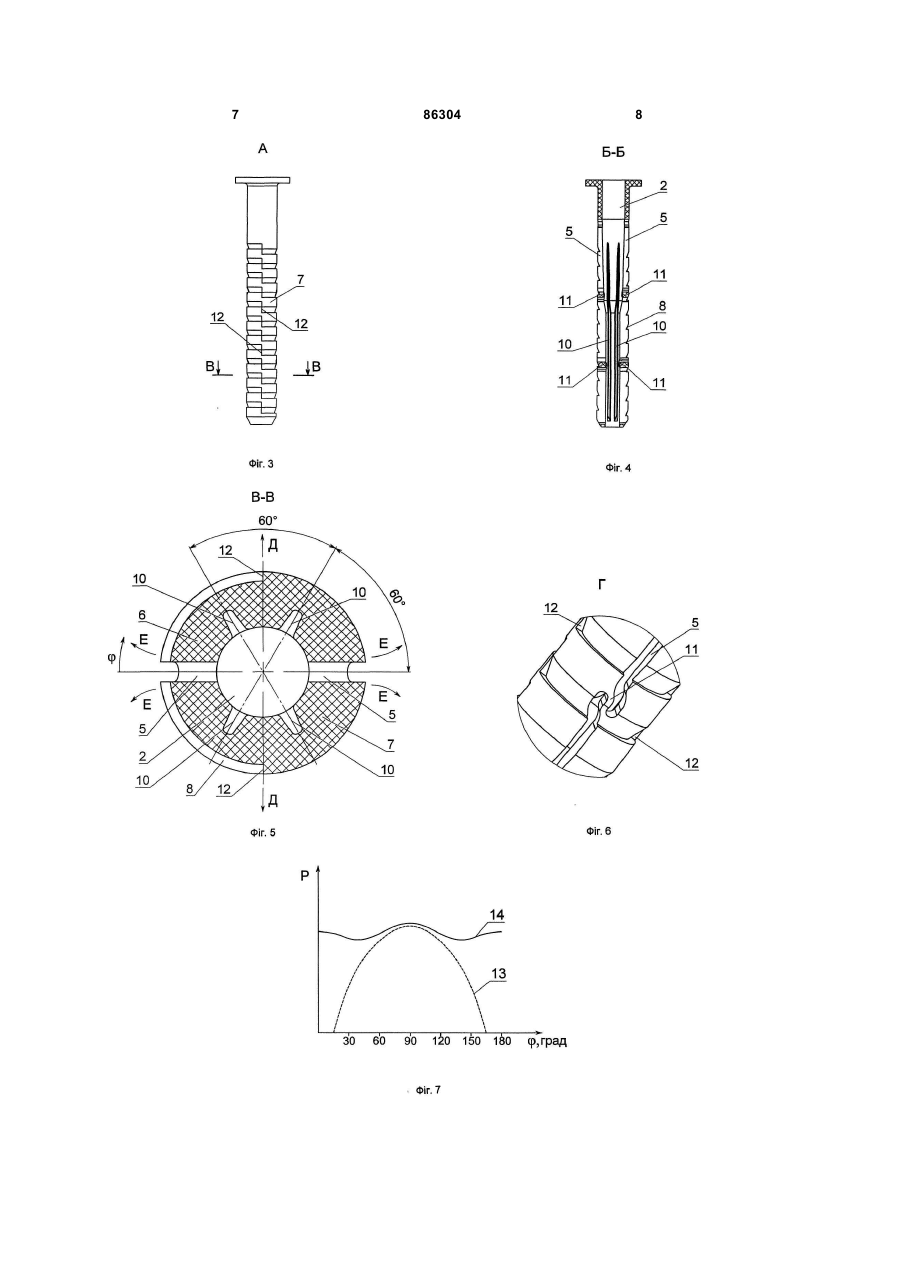

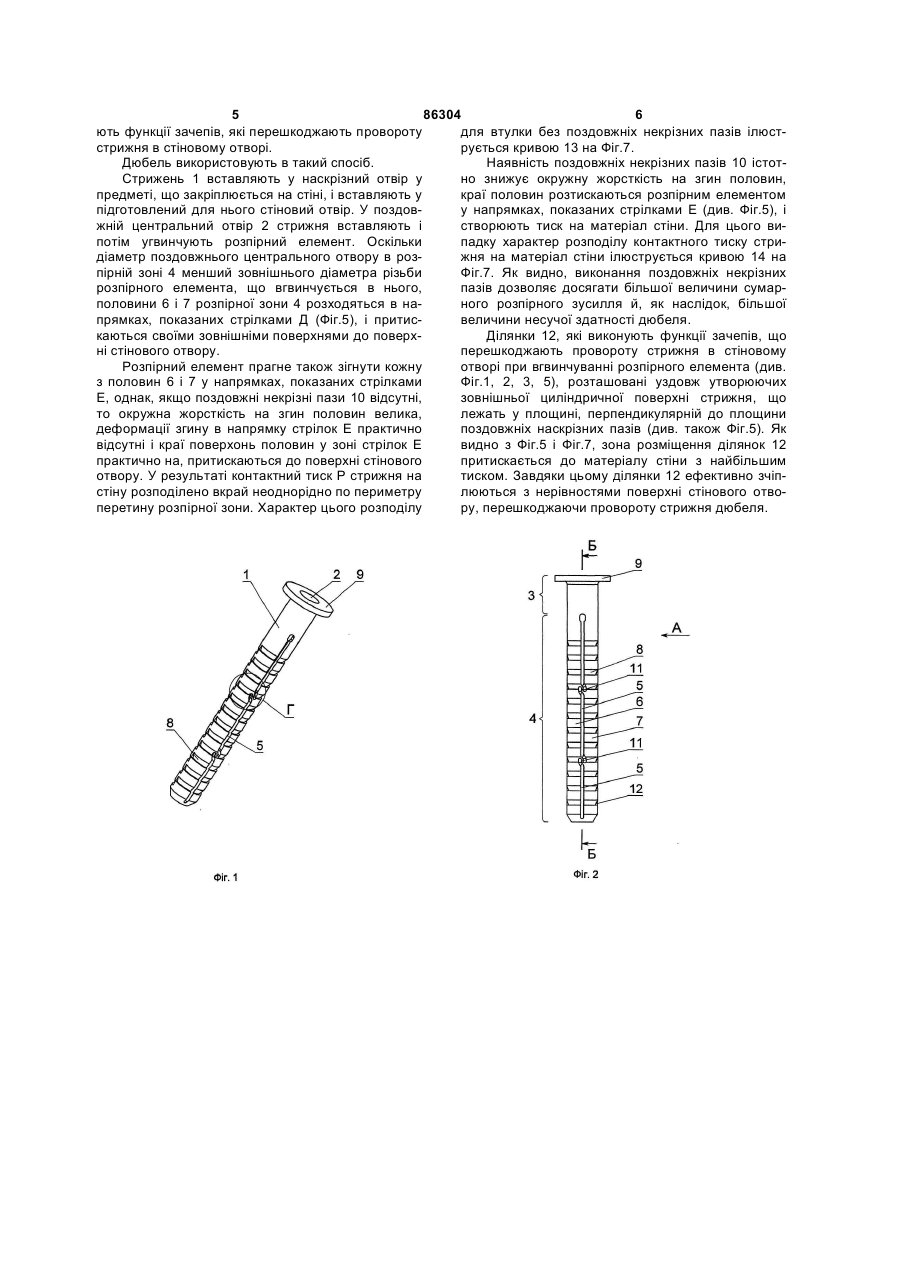

1. Дюбель, який містить стрижень з поздовжнім центральним отвором і має дистанційну й розпірну зони, причому в розпірній зоні стрижня утворені два поздовжні наскрізні пази, що розділяють розпірну зону на дві половини, а на зовнішній по 3 86304 4 розподілу тиску - у великий жорсткості на згин поНа Фіг.1 зображений дюбель, загальний виловин стрижня в окружному напрямку. гляд у перспективі; По-друге, при вгвинчуванні розпірного елемена Фіг.2 - стрижень дюбеля, загальний вигляд; нта в поздовжній центральний отвір розпірної зона на Фіг.3 - вигляд А на фіг.2; стрижня дюбеля одна з половин розпірної зони, на Фіг.4 - розріз Б-Б на фіг.2; будучи під впливом крутного моменту з боку розпіна Фіг.5 - розріз В-В на фіг.3; рного елемента, може зміститися відносно іншої в на Фіг.6 - вигляд Г на фіг.1. окружному напрямку на відстань, рівну ширині на фіг.7 - графік розподілу тиску контакту поздовжнього наскрізного паза, внаслідок неоднастрижня дюбеля з матеріалом стіни по периметру ковості сил зчеплення кожної з половин з матеріапоперечного перерізу розпірної зони. лом стіни. Це приводить до виникнення кутової й Стрижень 1 розпірного дюбеля має поздовжній радіальної неспіввісності тіл стрижня дюбеля й центральний отвір 2 і складається з дистанційної 3 розпірного елемента, що зростає в міру триваючоі розпірної 4 зон. Діаметр поздовжнього центральго вгвинчування розпірного елемента до своєї кінного отвору 2 у дистанційній зоні 3. дорівнює або цевої позиції в тілі стрижня. Несуча ж здатність трохи більший діаметра робочої частини розпірнодюбеля в частині сприйняття поперечних наванго елемента (на кресленнях не показаний), а в тажень на нього істотно знижується зі зростанням розпірній зоні 4 - істотно менший останнього. У зазначеної неспіввісності. Причина зазначеного розпірній зоні 4 стрижня 1 виконані два протилежможливого зсуву - у малій жорсткості на згин поно розташованих поздовжніх наскрізних пази 5, що ловин розпірної зони в поздовжньому напрямку розділяють розпірну зону на дві половини 6 і 7. внаслідок великої довжини поздовжнього наскрізЗовнішня циліндрична поверхня розпірної зони ного паза в порівнянні з діаметром стрижня. має кільцеподібні канавки 8, розміщені по довжині По-третє, кільцеподібні канавки на зовнішній стрижня 1 у діаметральних його площинах на одповерхні розпірної зони виконуються для того, щоб наковій відстані одна від одної, рівній приблизно перешкоджати осьовому зсуву стрижня в стіновополовиш зовнішнього діаметра стрижня. На вільму отворі під впливом осьових експлуатаційних ному кінці дистанційної зони може бути виконаний навантажень. Однак, вони не перешкоджають мобуртик 9, як це показано в розглянутому варіанті жливому провороту стрижня в отворі стіни при виконання пристрою. вгвинчуванні розпірного елемента. Цей проворот На внутрішній поверхні розпірної зони 4 стристрижня ускладнює процедуру монтажу дюбеля в жня 1 на кожній з його половин 6 і 7 виконано по стіні на стадії загвинчування розпірного елемента. два поздовжніх некрізних паза 10. Виконання цих Виконання ж різних виступів на зовнішній поверхні пазів, як буде показано нижче, збільшує несучу розпірної зони, що має метою перешкодити проздатність дюбеля, причому ефект збільшення найвороту стрижня, ускладнює процедуру монтажу більший, коли ці пази разом з наскрізними пазами дюбеля в стіні на стадії його уведення в стіновий ділять кожну з половин розпірної зони на три приотвір. близно рівних по обсягу сектора, тобто якщо (див. Технічним результатом при використанні виФіг.5) кутова відстань між сусідніми пазами (як находу є збільшення несучої здатності дюбеля по наскрізними, так і некрізними) близька до 60°. відношенню як до осьових, так і до поперечних У межах кожного із двох поздовжніх наскрізних експлуатаційних навантажень, і спрощення монпазів 5 дві половини 6 і 7 розпірної зони 4 з'єднані тажу дюбеля на стінах будинків і споруд. між собою двома перемичками 11. Перемичка 11 Зазначений технічний результат досягається являє собою пластину (Фіг.6), поверхні якої, що тим, що в дюбелі, що містить стрижень із поздовобмежують її тіло, орієнтовані переважно в поздожнім центральним отвором і має дистанційну й вжньому напрямку стрижня 1, тобто паралельно розпірну зони, причому в розпірній зоні стрижня його осі. Перемички 11 перешкоджають зближенутворені два поздовжні наскрізні пази, що роздіню половин 6 і 7 в окружному напрямку при впливі ляють розпірну зону на дві половини, а на зовнішна них крутного моменту з боку розпірного елеменій поверхні розпірної зони стрижня по його довнта. Разом з тим вони не роблять істотного опору жині в діаметральних площинах виконані розсуненню половин розпірної зони розпірним кільцеподібні канавки, на внутрішній поверхні розелементом, тому що при розсуненні в них виникапірної зони стрижня виконані поздовжні некрізні ють деформації згину, а жорсткість на згин їх мапази, кільцеподібні канавки однієї половини стрила. жня зміщені відносно кільцеподібних канавок друКільцеподібні канавки 8 потрібні на зовнішній гої його половини, а зазначені половини з'єднані циліндричній поверхні розпірної зони 4, щоб переміж собою перемичками. шкоджати висмикуванню дюбеля зі стінового При цьому, відстань між кільцеподібними каотвору осьовими експлуатаційними навантаженнавками дорівнює приблизно половині зовнішньонями. Кільцеподібні канавки 8 виконують також і го діаметра стрижня, кільцеподібні канавки однієї функцію перешкоджання провороту втулки. Досягполовини стрижня зміщені відносно кільцеподібнуто це тим, що кільцеподібні канавки на одній них канавок другої його половини на одну другу половиш поверхні розпірної зони стрижня зміщені відстані між сусідніми канавками, а перемички орівідносно кільцеподібних канавок на іншій половині єнтовані уздовж осі стрижня. на половину відстані між сусідніми канавками Суть винаходу й технічний результат, що до(Фіг.3, Фіг.5). Завдяки цьому в місцях стику зазнасягається при його використанні, пояснюються чених вище половин поверхні розпірної зони утвокресленнями. ряться ділянки 12 (див. Фіг.1, 2, 3, 5), що викону 5 86304 6 ють функції зачепів, які перешкоджають провороту для втулки без поздовжніх некрізних пазів ілюстстрижня в стіновому отворі. рується кривою 13 на Фіг.7. Дюбель використовують в такий спосіб. Наявність поздовжніх некрізних пазів 10 істотСтрижень 1 вставляють у наскрізний отвір у но знижує окружну жорсткість на згин половин, предметі, що закріплюється на стіні, і вставляють у краї половин розтискаються розпірним елементом підготовлений для нього стіновий отвір. У поздову напрямках, показаних стрілками Ε (див. Фіг.5), і жній центральний отвір 2 стрижня вставляють і створюють тиск на матеріал стіни. Для цього випотім угвинчують розпірний елемент. Оскільки падку характер розподілу контактного тиску стридіаметр поздовжнього центрального отвору в розжня на матеріал стіни ілюструється кривою 14 на пірній зоні 4 менший зовнішнього діаметра різьби Фіг.7. Як видно, виконання поздовжніх некрізних розпірного елемента, що вгвинчується в нього, пазів дозволяє досягати більшої величини сумарполовини 6 і 7 розпірної зони 4 розходяться в наного розпірного зусилля й, як наслідок, більшої прямках, показаних стрілками Д (Фіг.5), і притисвеличини несучої здатності дюбеля. каються своїми зовнішніми поверхнями до поверхДілянки 12, які виконують функції зачепів, що ні стінового отвору. перешкоджають провороту стрижня в стіновому Розпірний елемент прагне також зігнути кожну отворі при вгвинчуванні розпірного елемента (див. з половин 6 і 7 у напрямках, показаних стрілками Фіг.1, 2, 3, 5), розташовані уздовж утворюючих Е, однак, якщо поздовжні некрізні пази 10 відсутні, зовнішньої циліндричної поверхні стрижня, що то окружна жорсткість на згин половин велика, лежать у площині, перпендикулярній до площини деформації згину в напрямку стрілок Е практично поздовжніх наскрізних пазів (див. також Фіг.5). Як відсутні і краї поверхонь половин у зоні стрілок Ε видно з Фіг.5 і Фіг.7, зона розміщення ділянок 12 практично на, притискаються до поверхні стінового притискається до матеріалу стіни з найбільшим отвору. У результаті контактний тиск Ρ стрижня на тиском. Завдяки цьому ділянки 12 ефективно зчіпстіну розподілено вкрай неоднорідно по периметру люються з нерівностями поверхні стінового отвоперетину розпірної зони. Характер цього розподілу ру, перешкоджаючи провороту стрижня дюбеля. 7 86304 8 9 Комп’ютерна верстка А. Рябко 86304 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
