Склад для атмосферостійкого захисного покриття

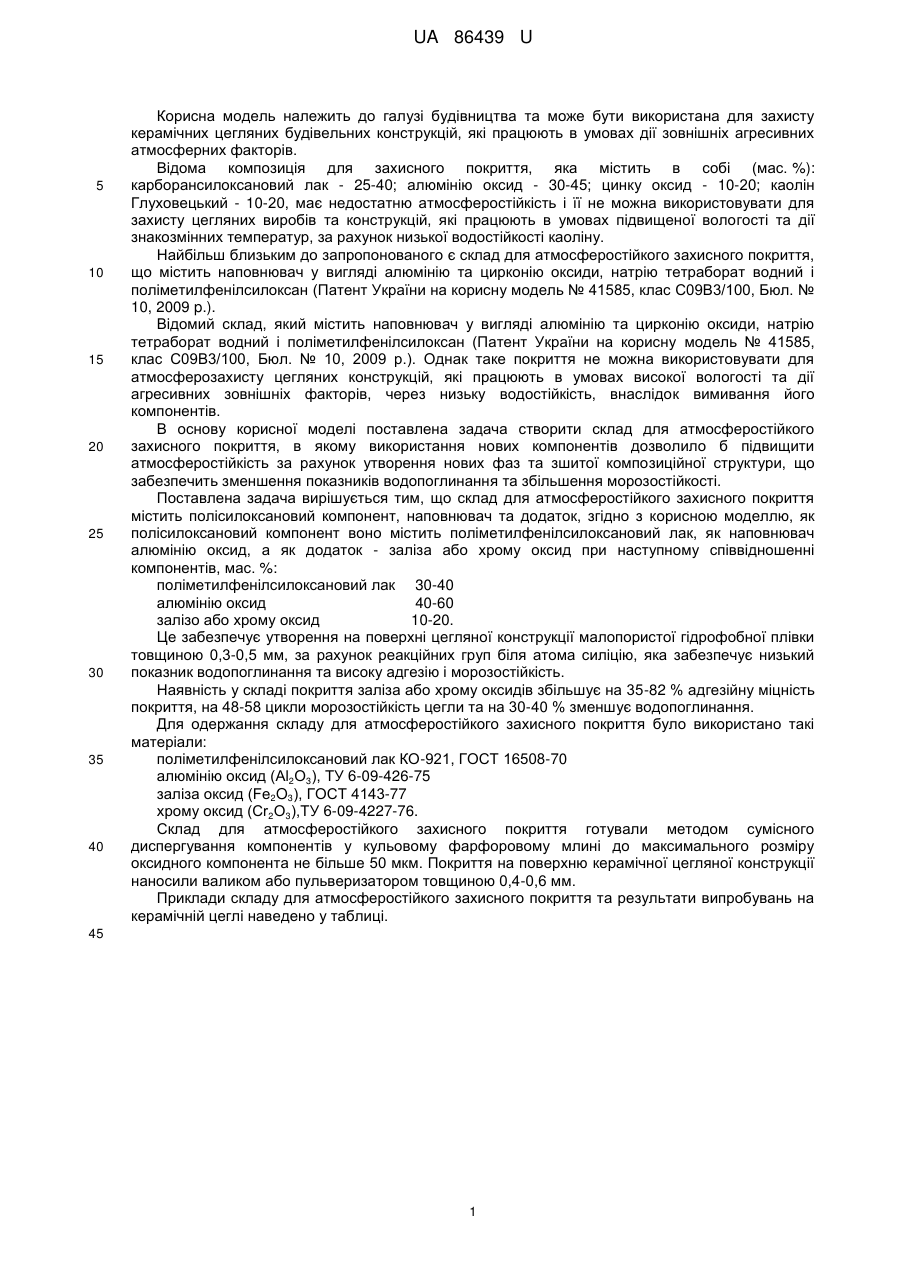

Реферат: UA 86439 U UA 86439 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва та може бути використана для захисту керамічних цегляних будівельних конструкцій, які працюють в умовах дії зовнішніх агресивних атмосферних факторів. Відома композиція для захисного покриття, яка містить в собі (мас. %): карборансилоксановий лак - 25-40; алюмінію оксид - 30-45; цинку оксид - 10-20; каолін Глуховецький - 10-20, має недостатню атмосферостійкість і її не можна використовувати для захисту цегляних виробів та конструкцій, які працюють в умовах підвищеної вологості та дії знакозмінних температур, за рахунок низької водостійкості каоліну. Найбільш близьким до запропонованого є склад для атмосферостійкого захисного покриття, що містить наповнювач у вигляді алюмінію та цирконію оксиди, натрію тетраборат водний і поліметилфенілсилоксан (Патент України на корисну модель № 41585, клас С09В3/100, Бюл. № 10, 2009 p.). Відомий склад, який містить наповнювач у вигляді алюмінію та цирконію оксиди, натрію тетраборат водний і поліметилфенілсилоксан (Патент України на корисну модель № 41585, клас С09В3/100, Бюл. № 10, 2009 p.). Однак таке покриття не можна використовувати для атмосферозахисту цегляних конструкцій, які працюють в умовах високої вологості та дії агресивних зовнішніх факторів, через низьку водостійкість, внаслідок вимивання його компонентів. В основу корисної моделі поставлена задача створити склад для атмосферостійкого захисного покриття, в якому використання нових компонентів дозволило б підвищити атмосферостійкість за рахунок утворення нових фаз та зшитої композиційної структури, що забезпечить зменшення показників водопоглинання та збільшення морозостійкості. Поставлена задача вирішується тим, що склад для атмосферостійкого захисного покриття містить полісилоксановий компонент, наповнювач та додаток, згідно з корисною моделлю, як полісилоксановий компонент воно містить поліметилфенілсилоксановий лак, як наповнювач алюмінію оксид, а як додаток - заліза або хрому оксид при наступному співвідношенні компонентів, мас. %: поліметилфенілсилоксановий лак 30-40 алюмінію оксид 40-60 залізо або хрому оксид 10-20. Це забезпечує утворення на поверхні цегляної конструкції малопористої гідрофобної плівки товщиною 0,3-0,5 мм, за рахунок реакційних груп біля атома силіцію, яка забезпечує низький показник водопоглинання та високу адгезію і морозостійкість. Наявність у складі покриття заліза або хрому оксидів збільшує на 35-82 % адгезійну міцність покриття, на 48-58 цикли морозостійкість цегли та на 30-40 % зменшує водопоглинання. Для одержання складу для атмосферостійкого захисного покриття було використано такі матеріали: поліметилфенілсилоксановий лак КО-921, ГОСТ 16508-70 алюмінію оксид (Аl2О3), ТУ 6-09-426-75 заліза оксид (Fe2O3), ГОСТ 4143-77 хрому оксид (Сr2О3),ТУ 6-09-4227-76. Склад для атмосферостійкого захисного покриття готували методом сумісного диспергування компонентів у кульовому фарфоровому млині до максимального розміру оксидного компонента не більше 50 мкм. Покриття на поверхню керамічної цегляної конструкції наносили валиком або пульверизатором товщиною 0,4-0,6 мм. Приклади складу для атмосферостійкого захисного покриття та результати випробувань на керамічній цеглі наведено у таблиці. 45 1 UA 86439 U Таблиця Результати випробувань покриттів на керамічній цеглі Склад для покриття, мас. % Водопоглинання, % Склад, мас. % поліметилфенілсилоксановий лак - 30 алюмінію оксид - 60 заліза оксид - 10 Склад, мас. % поліметилфенілсилоксановий лак - 35 алюмінію оксид - 50 заліза оксид - 15 Склад, мас. % поліметилфенілсилоксановий лак - 40 алюмінію оксид - 40 заліза оксид - 20 Склад, мас. % поліметилфенілсилоксановий лак - 30 алюмінію оксид - 60 хрому оксид - 10 Склад, мас. % поліметилфенілсилоксановий лак - 35 алюмінію оксид - 50 хрому оксид - 15 Склад, мас. % поліметилфенілсилоксановий лак - 40 алюмінію оксид - 40 хрому оксид - 20 Відомий патент України на корисну модель № 41585 5 10 Адгезійна Морозостійкість, міцність, МПа цикли 1,9 5,2 55 1,7 6,0 56 1,6 6,2 58 1,8 5,1 57 1,6 5,5 58 1,5 5,6 60 2,7 3,4 37 Із таблиці видно, що використання вказаних компонентів та поліметилфенілсилоксанового лаку у заявленому співвідношенні, веде до значного підвищення адгезійної міцності та морозостійкості. При випробуванні складів захисних покриттів із співвідношеннями, які виходять за вказані межі, отримано незадовільні результати. А саме, недостатній вміст поліметилфенілсилоксанового лаку зменшує адгезійну міцність та морозостійкість на 18-27 % при незмінному водопоглинанні, а підвищений вміст - веде до зменшення водопоглинання на 15-20 %, але зменшує морозостійкість на 30-40 %. Підвищений вміст оксидного компонента збільшує водопоглинання на 22-35 % та зменшує адгезійну міцність і морозостійкість. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Атмосферостійке захисне покриття, що містить полісилоксановий компонент, наповнювач та додаток, яке відрізняється тим, що як полісилоксановий компонент використовують поліметилфенілсилоксановий лак, як наповнювач - алюмінію оксид, а як додаток - заліза або хрому оксид при наступному співвідношенні компонентів, мас. %: поліметилфенілсилоксановий 30-40 лак алюмінію оксид 40-60 залізо або хрому оксид 10-20. 2 UA 86439 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
