Пристрій сифонного типу бассараба г.о. для розливу рідини і напоїв з ємності і насичення їх вуглекислим газом

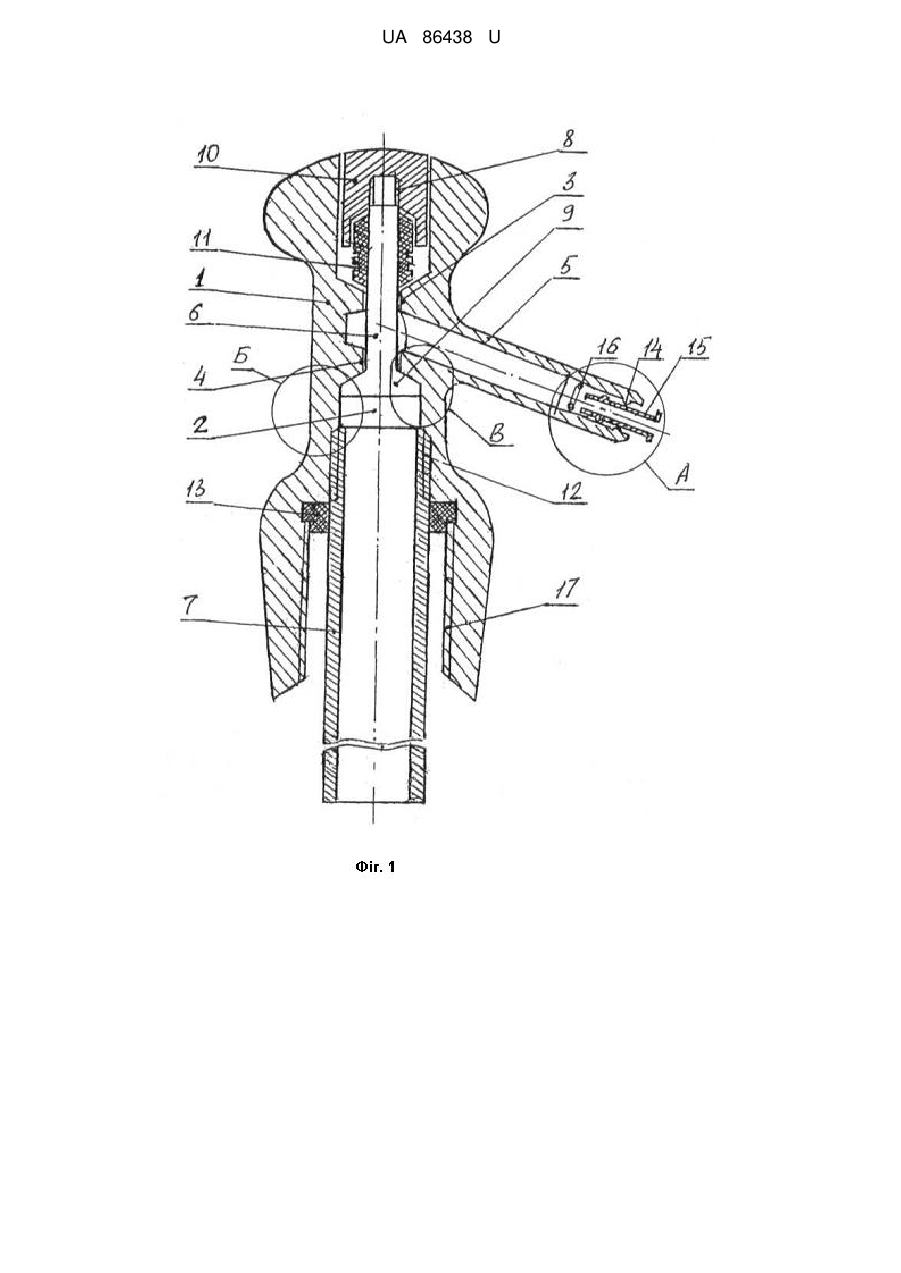

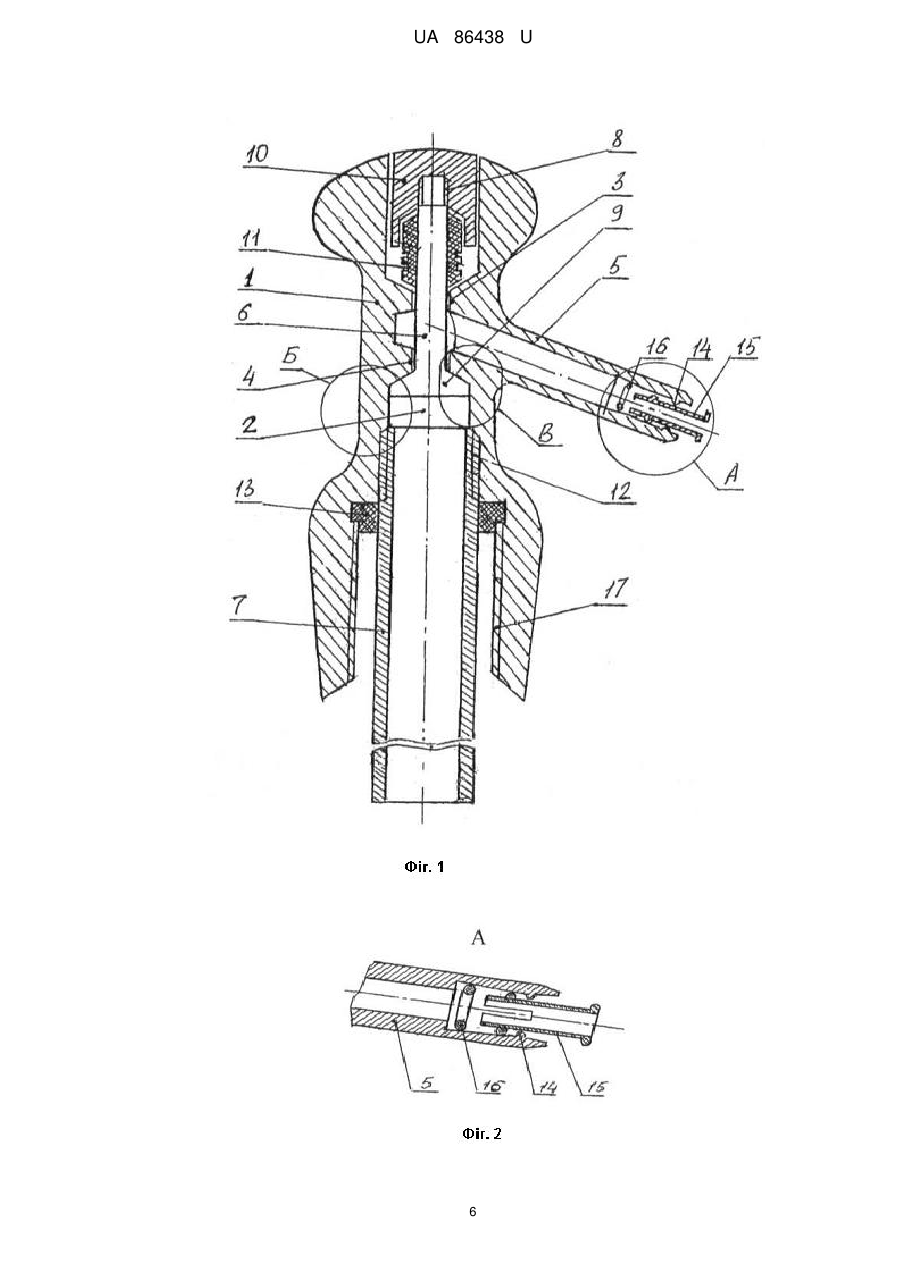

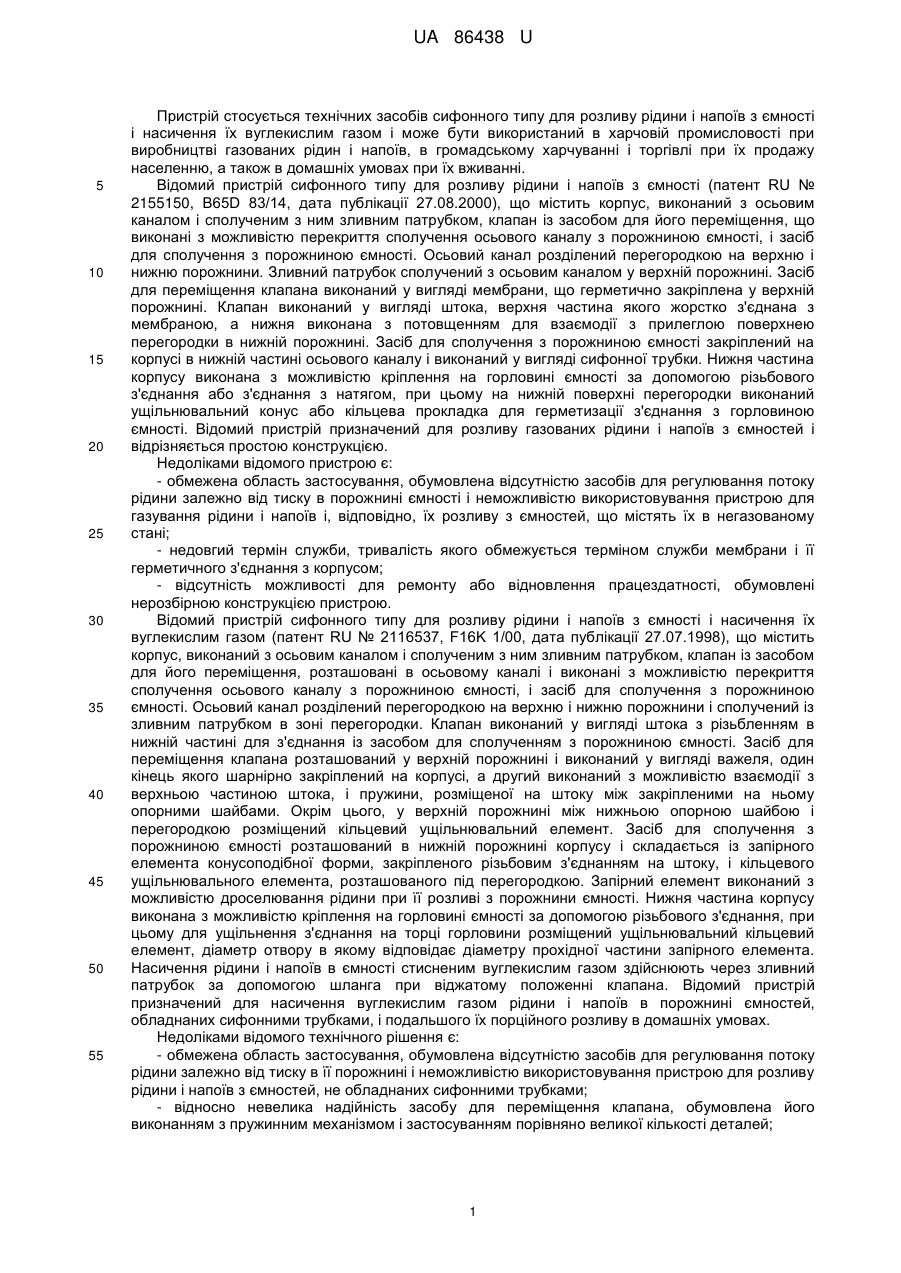

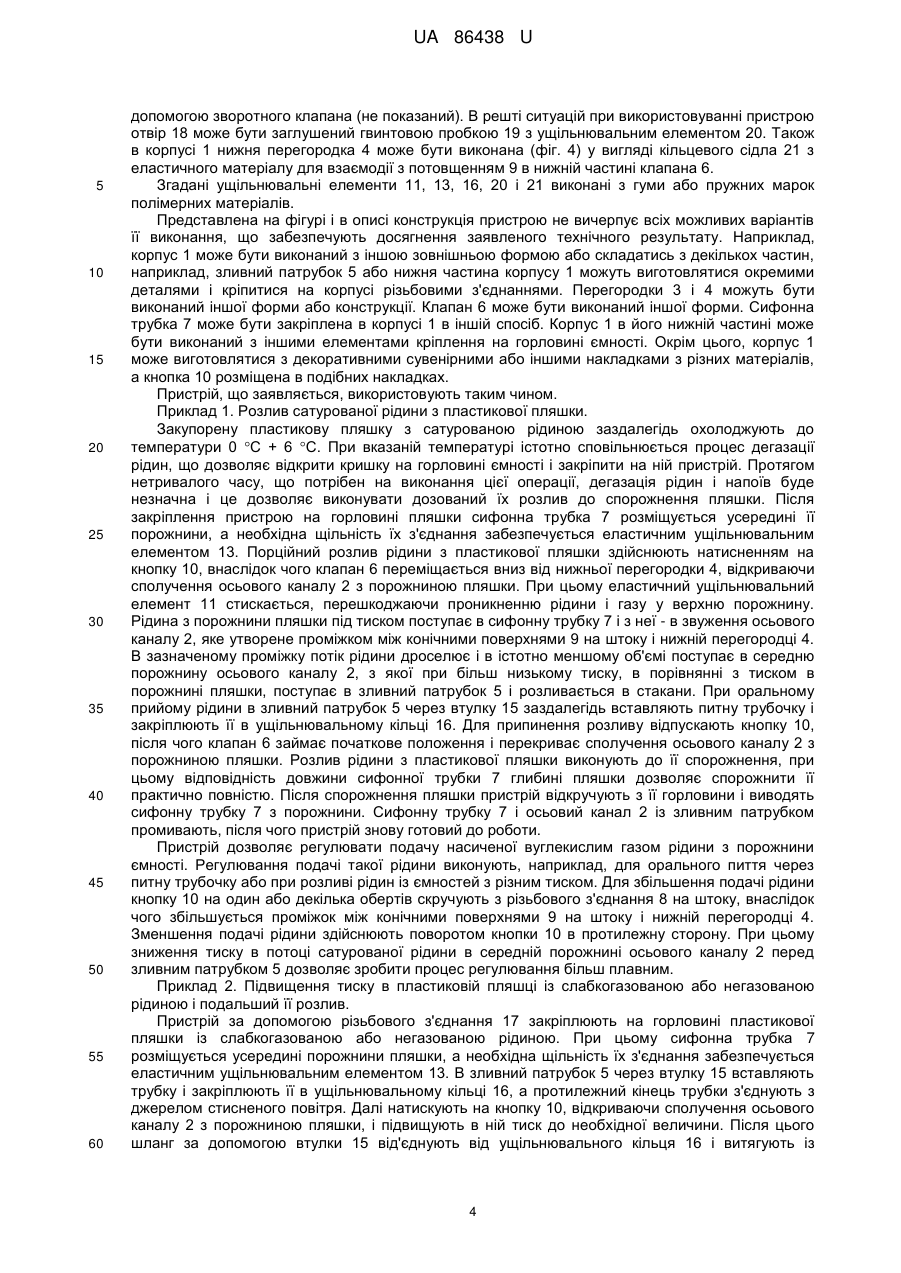

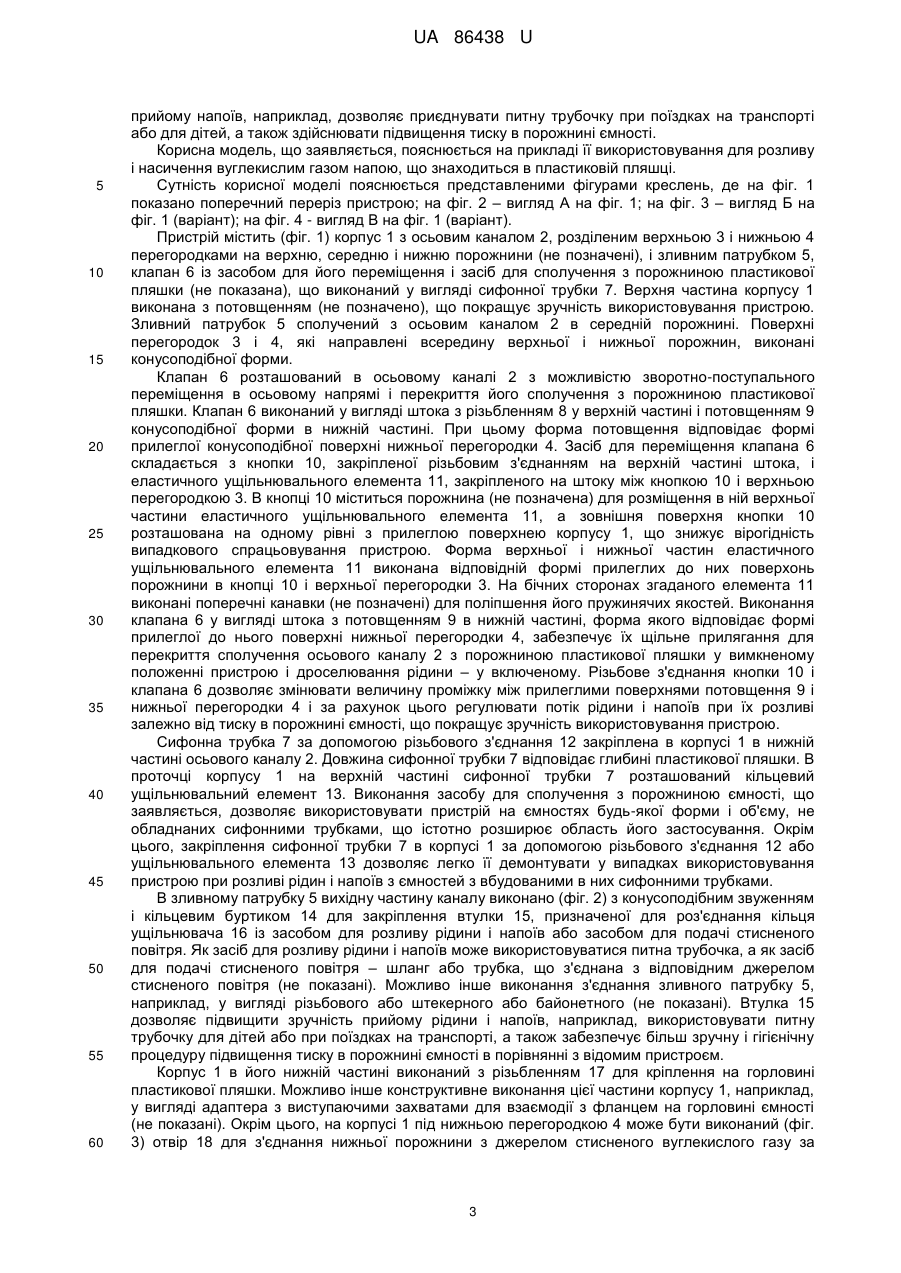

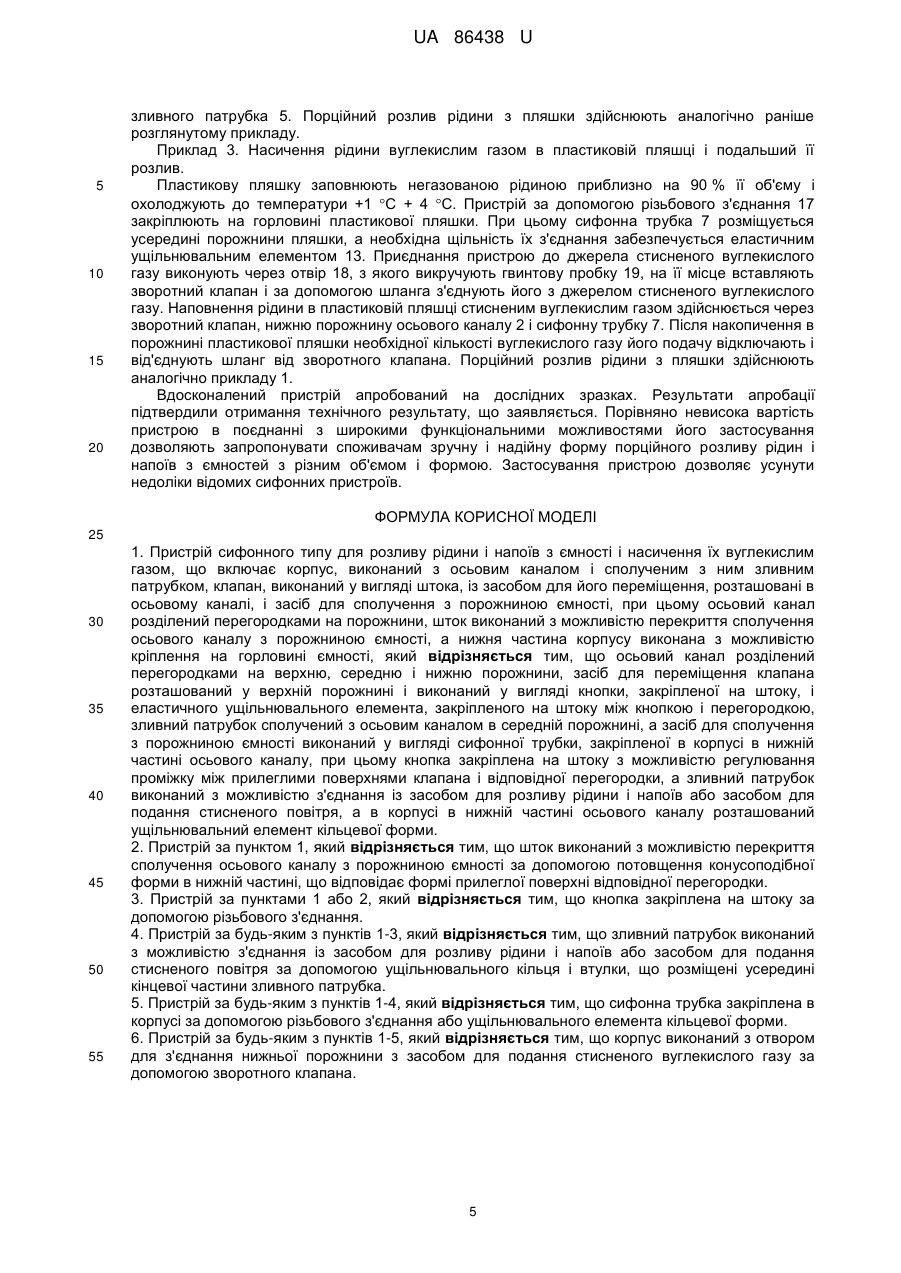

Реферат: Пристрій сифонного типу для розливу рідини і напоїв з ємності і насичення їх вуглекислим газом, що включає корпус, виконаний з осьовим каналом і сполученим з ним зливним патрубком, клапан, виконаний у вигляді штока, із засобом для його переміщення, розташовані в осьовому каналі, і засіб для сполучення з порожниною ємності, при цьому осьовий канал розділений перегородками на порожнини, шток виконаний з можливістю перекриття сполучення осьового каналу з порожниною ємності, а нижня частина корпусу виконана з можливістю кріплення на горловині ємності. Осьовий канал розділений перегородками на верхню, середню і нижню порожнини, засіб для переміщення клапана розташований у верхній порожнині і виконаний у вигляді кнопки, закріпленої на штоку, і еластичного ущільнювального елемента, закріпленого на штоку між кнопкою і перегородкою, зливний патрубок сполучений з осьовим каналом в середній порожнині, а засіб для сполучення з порожниною ємності виконаний у вигляді сифонної трубки, закріпленої в корпусі в нижній частині осьового каналу, при цьому кнопка закріплена на штоку з можливістю регулювання проміжку між прилеглими поверхнями клапана і відповідної перегородки, а зливний патрубок виконаний з можливістю з'єднання із засобом для розливу рідини і напоїв або засобом для подання стисненого повітря, а в корпусі в нижній частині осьового каналу розташований ущільнювальний елемент кільцевої форми. UA 86438 U (12) UA 86438 U UA 86438 U 5 10 15 20 25 30 35 40 45 50 55 Пристрій стосується технічних засобів сифонного типу для розливу рідини і напоїв з ємності і насичення їх вуглекислим газом і може бути використаний в харчовій промисловості при виробництві газованих рідин і напоїв, в громадському харчуванні і торгівлі при їх продажу населенню, а також в домашніх умовах при їх вживанні. Відомий пристрій сифонного типу для розливу рідини і напоїв з ємності (патент RU № 2155150, В65D 83/14, дата публікації 27.08.2000), що містить корпус, виконаний з осьовим каналом і сполученим з ним зливним патрубком, клапан із засобом для його переміщення, що виконані з можливістю перекриття сполучення осьового каналу з порожниною ємності, і засіб для сполучення з порожниною ємності. Осьовий канал розділений перегородкою на верхню і нижню порожнини. Зливний патрубок сполучений з осьовим каналом у верхній порожнині. Засіб для переміщення клапана виконаний у вигляді мембрани, що герметично закріплена у верхній порожнині. Клапан виконаний у вигляді штока, верхня частина якого жорстко з'єднана з мембраною, а нижня виконана з потовщенням для взаємодії з прилеглою поверхнею перегородки в нижній порожнині. Засіб для сполучення з порожниною ємності закріплений на корпусі в нижній частині осьового каналу і виконаний у вигляді сифонної трубки. Нижня частина корпусу виконана з можливістю кріплення на горловині ємності за допомогою різьбового з'єднання або з'єднання з натягом, при цьому на нижній поверхні перегородки виконаний ущільнювальний конус або кільцева прокладка для герметизації з'єднання з горловиною ємності. Відомий пристрій призначений для розливу газованих рідини і напоїв з ємностей і відрізняється простою конструкцією. Недоліками відомого пристрою є: - обмежена область застосування, обумовлена відсутністю засобів для регулювання потоку рідини залежно від тиску в порожнині ємності і неможливістю використовування пристрою для газування рідини і напоїв і, відповідно, їх розливу з ємностей, що містять їх в негазованому стані; - недовгий термін служби, тривалість якого обмежується терміном служби мембрани і її герметичного з'єднання з корпусом; - відсутність можливості для ремонту або відновлення працездатності, обумовлені нерозбірною конструкцією пристрою. Відомий пристрій сифонного типу для розливу рідини і напоїв з ємності і насичення їх вуглекислим газом (патент RU № 2116537, F16K 1/00, дата публікації 27.07.1998), що містить корпус, виконаний з осьовим каналом і сполученим з ним зливним патрубком, клапан із засобом для його переміщення, розташовані в осьовому каналі і виконані з можливістю перекриття сполучення осьового каналу з порожниною ємності, і засіб для сполучення з порожниною ємності. Осьовий канал розділений перегородкою на верхню і нижню порожнини і сполучений із зливним патрубком в зоні перегородки. Клапан виконаний у вигляді штока з різьбленням в нижній частині для з'єднання із засобом для сполученням з порожниною ємності. Засіб для переміщення клапана розташований у верхній порожнині і виконаний у вигляді важеля, один кінець якого шарнірно закріплений на корпусі, а другий виконаний з можливістю взаємодії з верхньою частиною штока, і пружини, розміщеної на штоку між закріпленими на ньому опорними шайбами. Окрім цього, у верхній порожнині між нижньою опорною шайбою і перегородкою розміщений кільцевий ущільнювальний елемент. Засіб для сполучення з порожниною ємності розташований в нижній порожнині корпусу і складається із запірного елемента конусоподібної форми, закріпленого різьбовим з'єднанням на штоку, і кільцевого ущільнювального елемента, розташованого під перегородкою. Запірний елемент виконаний з можливістю дроселювання рідини при її розливі з порожнини ємності. Нижня частина корпусу виконана з можливістю кріплення на горловині ємності за допомогою різьбового з'єднання, при цьому для ущільнення з'єднання на торці горловини розміщений ущільнювальний кільцевий елемент, діаметр отвору в якому відповідає діаметру прохідної частини запірного елемента. Насичення рідини і напоїв в ємності стисненим вуглекислим газом здійснюють через зливний патрубок за допомогою шланга при віджатому положенні клапана. Відомий пристрій призначений для насичення вуглекислим газом рідини і напоїв в порожнині ємностей, обладнаних сифонними трубками, і подальшого їх порційного розливу в домашніх умовах. Недоліками відомого технічного рішення є: - обмежена область застосування, обумовлена відсутністю засобів для регулювання потоку рідини залежно від тиску в її порожнині і неможливістю використовування пристрою для розливу рідини і напоїв з ємностей, не обладнаних сифонними трубками; - відносно невелика надійність засобу для переміщення клапана, обумовлена його виконанням з пружинним механізмом і застосуванням порівняно великої кількості деталей; 1 UA 86438 U 5 10 15 20 25 30 35 40 45 50 55 60 - недостатня зручність використовування при здійсненні насичення вуглекислим газом рідини і напоїв в порожнині ємностей через зливний патрубок. В основу корисної моделі поставлена задача удосконалення пристрою сифонного типу за рахунок іншого виконання засобу для сполучення з ємністю, осьового каналу зі зливним патрубком і їх сполучення між собою, а також засобу для переміщення клапана. Технічний результат від реалізації цієї задачі полягає в забезпеченні можливості використовування пристрою для розливу рідин і напоїв та насичення їх вуглекислим газом в ємностях без сифонних трубок і в ємностях з різним об'ємом і тиском в порожнині з регулюванням вихідного об'єму рідини або напоїв, що істотно розширює область застосування пристрою при одночасному підвищенні його надійності і зручності використовування. Поставлена задача вирішується тим, що в пристрої сифонного типу для розливу рідини і напоїв з ємності і насичення їх вуглекислим газом, що включає корпус, виконаний з осьовим каналом і сполученим з ним зливним патрубком, клапан, виконаний у вигляді штока, із засобом для його переміщення, розташовані в осьовому каналі, і засіб для сполучення з порожниною ємності, при цьому осьовий канал розділений перегородками на порожнини, шток виконаний з можливістю перекриття сполучення осьового каналу з порожниною ємності, а нижня частина корпусу виконана з можливістю кріплення на горловині ємності, згідно корисної моделі осьовий канал розділений перегородками на верхню, середню і нижню порожнини, засіб для переміщення клапана розташований у верхній порожнині і виконаний у вигляді кнопки, закріпленої на штоку, і еластичного ущільнювального елемента, закріпленого на штоку між кнопкою і перегородкою, зливний патрубок сполучений з осьовим каналом в середній порожнині, а засіб для сполучення з порожниною ємності виконаний у вигляді сифонної трубки, закріпленої в корпусі в нижній частині осьового каналу, при цьому кнопка закріплена на штоку з можливістю регулювання проміжку між прилеглими поверхнями клапана і відповідної перегородки, а зливний патрубок виконаний з можливістю з'єднання із засобом для розливу рідини і напоїв або засобом для подання стисненого повітря, а в корпусі в нижній частині осьового каналу розташований ущільнювальний елемент кільцевої форми. При цьому доцільно, щоб шток був виконаний з можливістю перекриття сполучення осьового каналу з порожниною ємності за допомогою потовщення конусоподібної форми в нижній частині, що відповідає формі прилеглої поверхні відповідної перегородки. Доцільно, щоб кнопка була закріплена на штоку за допомогою різьбового з'єднання. Доцільно, щоб зливний патрубок був виконаний з можливістю з'єднання із засобом для розливу рідини і напоїв або засобом для подання стисненого повітря за допомогою ущільнювального кільця і втулки, що розміщені усередині кінцевої частини зливного патрубка. Доцільно, щоб сифонна трубка була закріплена в корпусі за допомогою різьбового з'єднання або ущільнювального елемента кільцевої форми. Доцільно, щоб корпус був виконаний з отвором для з'єднання нижньої порожнини з засобом для подання стисненого вуглекислого газу за допомогою зворотного клапана. Вдосконалена конструкція запропонованого пристрою забезпечує досягнення технічного результату, що заявляється. Зокрема, виконання осьового каналу з верхньою, середньою і нижньою порожнинами, розділеними перегородками, дозволяє створити ізольовані один від одного і різні за призначенням порожнини: верхню - для розміщення засобу керування клапаном, середню - для сполучення із зливним патрубком і регулювання потоку рідини або напоїв залежно від тиску в порожнині ємності, а нижню - для розміщення засобу для сполучення з порожниною ємності. Виконання засобу для переміщення клапана у вигляді кнопки, закріпленої на штоку з можливістю регулювання проміжку між прилеглими поверхнями клапана і відповідної перегородки, і еластичного ущільнювального елемента, закріпленого на штоку між кнопкою і перегородкою, забезпечує більш просту, нескладну у виготовленні і надійну в експлуатації конструкцію цього засобу в порівнянні з відомим пристроєм. Окрім цього, можливість зміни величини проміжку між прилеглими поверхнями клапана і перегородки дозволяє регулювати потік рідини і напоїв, що поступають в середню порожнину осьового каналу 2 і в зливний патрубок 5 при їх розливі в залежності від тиску в порожнині ємності. Виконання засобу для сполучення з порожниною ємності у вигляді сифонної трубки, в поєднанні з іншими ознаками незалежного пункту формули, дозволяє використовувати пристрій для розливу газованих рідин і напоїв зі всіх видів ємностей, не обладнаних сифонними трубками, у тому числі з пластикових пляшок, що істотно розширює область застосування. Для герметизації сполучення сифонної трубки з порожниною ємності в корпусі в нижній частині осьового каналу розташований ущільнювальний елемент кільцевої форми. Виконання зливного патрубка з можливістю з'єднання із засобом для розливу рідини і напоїв або засобом для подання стисненого повітря розширює область застосування пристрою і одночасно підвищує зручність 2 UA 86438 U 5 10 15 20 25 30 35 40 45 50 55 60 прийому напоїв, наприклад, дозволяє приєднувати питну трубочку при поїздках на транспорті або для дітей, а також здійснювати підвищення тиску в порожнині ємності. Корисна модель, що заявляється, пояснюється на прикладі її використовування для розливу і насичення вуглекислим газом напою, що знаходиться в пластиковій пляшці. Сутність корисної моделі пояснюється представленими фігурами креслень, де на фіг. 1 показано поперечний переріз пристрою; на фіг. 2 – вигляд А на фіг. 1; на фіг. 3 – вигляд Б на фіг. 1 (варіант); на фіг. 4 - вигляд В на фіг. 1 (варіант). Пристрій містить (фіг. 1) корпус 1 з осьовим каналом 2, розділеним верхньою 3 і нижньою 4 перегородками на верхню, середню і нижню порожнини (не позначені), і зливним патрубком 5, клапан 6 із засобом для його переміщення і засіб для сполучення з порожниною пластикової пляшки (не показана), що виконаний у вигляді сифонної трубки 7. Верхня частина корпусу 1 виконана з потовщенням (не позначено), що покращує зручність використовування пристрою. Зливний патрубок 5 сполучений з осьовим каналом 2 в середній порожнині. Поверхні перегородок 3 і 4, які направлені всередину верхньої і нижньої порожнин, виконані конусоподібної форми. Клапан 6 розташований в осьовому каналі 2 з можливістю зворотно-поступального переміщення в осьовому напрямі і перекриття його сполучення з порожниною пластикової пляшки. Клапан 6 виконаний у вигляді штока з різьбленням 8 у верхній частині і потовщенням 9 конусоподібної форми в нижній частині. При цьому форма потовщення відповідає формі прилеглої конусоподібної поверхні нижньої перегородки 4. Засіб для переміщення клапана 6 складається з кнопки 10, закріпленої різьбовим з'єднанням на верхній частині штока, і еластичного ущільнювального елемента 11, закріпленого на штоку між кнопкою 10 і верхньою перегородкою 3. В кнопці 10 міститься порожнина (не позначена) для розміщення в ній верхньої частини еластичного ущільнювального елемента 11, а зовнішня поверхня кнопки 10 розташована на одному рівні з прилеглою поверхнею корпусу 1, що знижує вірогідність випадкового спрацьовування пристрою. Форма верхньої і нижньої частин еластичного ущільнювального елемента 11 виконана відповідній формі прилеглих до них поверхонь порожнини в кнопці 10 і верхньої перегородки 3. На бічних сторонах згаданого елемента 11 виконані поперечні канавки (не позначені) для поліпшення його пружинячих якостей. Виконання клапана 6 у вигляді штока з потовщенням 9 в нижній частині, форма якого відповідає формі прилеглої до нього поверхні нижньої перегородки 4, забезпечує їх щільне прилягання для перекриття сполучення осьового каналу 2 з порожниною пластикової пляшки у вимкненому положенні пристрою і дроселювання рідини – у включеному. Різьбове з'єднання кнопки 10 і клапана 6 дозволяє змінювати величину проміжку між прилеглими поверхнями потовщення 9 і нижньої перегородки 4 і за рахунок цього регулювати потік рідини і напоїв при їх розливі залежно від тиску в порожнині ємності, що покращує зручність використовування пристрою. Сифонна трубка 7 за допомогою різьбового з'єднання 12 закріплена в корпусі 1 в нижній частині осьового каналу 2. Довжина сифонної трубки 7 відповідає глибині пластикової пляшки. В проточці корпусу 1 на верхній частині сифонної трубки 7 розташований кільцевий ущільнювальний елемент 13. Виконання засобу для сполучення з порожниною ємності, що заявляється, дозволяє використовувати пристрій на ємностях будь-якої форми і об'єму, не обладнаних сифонними трубками, що істотно розширює область його застосування. Окрім цього, закріплення сифонної трубки 7 в корпусі 1 за допомогою різьбового з'єднання 12 або ущільнювального елемента 13 дозволяє легко її демонтувати у випадках використовування пристрою при розливі рідин і напоїв з ємностей з вбудованими в них сифонними трубками. В зливному патрубку 5 вихідну частину каналу виконано (фіг. 2) з конусоподібним звуженням і кільцевим буртиком 14 для закріплення втулки 15, призначеної для роз'єднання кільця ущільнювача 16 із засобом для розливу рідини і напоїв або засобом для подачі стисненого повітря. Як засіб для розливу рідини і напоїв може використовуватися питна трубочка, а як засіб для подачі стисненого повітря – шланг або трубка, що з'єднана з відповідним джерелом стисненого повітря (не показані). Можливо інше виконання з'єднання зливного патрубку 5, наприклад, у вигляді різьбового або штекерного або байонетного (не показані). Втулка 15 дозволяє підвищити зручність прийому рідини і напоїв, наприклад, використовувати питну трубочку для дітей або при поїздках на транспорті, а також забезпечує більш зручну і гігієнічну процедуру підвищення тиску в порожнині ємності в порівнянні з відомим пристроєм. Корпус 1 в його нижній частині виконаний з різьбленням 17 для кріплення на горловині пластикової пляшки. Можливо інше конструктивне виконання цієї частини корпусу 1, наприклад, у вигляді адаптера з виступаючими захватами для взаємодії з фланцем на горловині ємності (не показані). Окрім цього, на корпусі 1 під нижньою перегородкою 4 може бути виконаний (фіг. 3) отвір 18 для з'єднання нижньої порожнини з джерелом стисненого вуглекислого газу за 3 UA 86438 U 5 10 15 20 25 30 35 40 45 50 55 60 допомогою зворотного клапана (не показаний). В решті ситуацій при використовуванні пристрою отвір 18 може бути заглушений гвинтовою пробкою 19 з ущільнювальним елементом 20. Також в корпусі 1 нижня перегородка 4 може бути виконана (фіг. 4) у вигляді кільцевого сідла 21 з еластичного матеріалу для взаємодії з потовщенням 9 в нижній частині клапана 6. Згадані ущільнювальні елементи 11, 13, 16, 20 і 21 виконані з гуми або пружних марок полімерних матеріалів. Представлена на фігурі і в описі конструкція пристрою не вичерпує всіх можливих варіантів її виконання, що забезпечують досягнення заявленого технічного результату. Наприклад, корпус 1 може бути виконаний з іншою зовнішньою формою або складатись з декількох частин, наприклад, зливний патрубок 5 або нижня частина корпусу 1 можуть виготовлятися окремими деталями і кріпитися на корпусі різьбовими з'єднаннями. Перегородки 3 і 4 можуть бути виконаний іншої форми або конструкції. Клапан 6 може бути виконаний іншої форми. Сифонна трубка 7 може бути закріплена в корпусі 1 в іншій спосіб. Корпус 1 в його нижній частині може бути виконаний з іншими елементами кріплення на горловині ємності. Окрім цього, корпус 1 може виготовлятися з декоративними сувенірними або іншими накладками з різних матеріалів, а кнопка 10 розміщена в подібних накладках. Пристрій, що заявляється, використовують таким чином. Приклад 1. Розлив сатурованої рідини з пластикової пляшки. Закупорену пластикову пляшку з сатурованою рідиною заздалегідь охолоджують до температури 0 С + 6 С. При вказаній температурі істотно сповільнюється процес дегазації рідин, що дозволяє відкрити кришку на горловині ємності і закріпити на ній пристрій. Протягом нетривалого часу, що потрібен на виконання цієї операції, дегазація рідин і напоїв буде незначна і це дозволяє виконувати дозований їх розлив до спорожнення пляшки. Після закріплення пристрою на горловині пляшки сифонна трубка 7 розміщується усередині її порожнини, а необхідна щільність їх з'єднання забезпечується еластичним ущільнювальним елементом 13. Порційний розлив рідини з пластикової пляшки здійснюють натисненням на кнопку 10, внаслідок чого клапан 6 переміщається вниз від нижньої перегородки 4, відкриваючи сполучення осьового каналу 2 з порожниною пляшки. При цьому еластичний ущільнювальний елемент 11 стискається, перешкоджаючи проникненню рідини і газу у верхню порожнину. Рідина з порожнини пляшки під тиском поступає в сифонну трубку 7 і з неї - в звуження осьового каналу 2, яке утворене проміжком між конічними поверхнями 9 на штоку і нижній перегородці 4. В зазначеному проміжку потік рідини дроселює і в істотно меншому об'ємі поступає в середню порожнину осьового каналу 2, з якої при більш низькому тиску, в порівнянні з тиском в порожнині пляшки, поступає в зливний патрубок 5 і розливається в стакани. При оральному прийому рідини в зливний патрубок 5 через втулку 15 заздалегідь вставляють питну трубочку і закріплюють її в ущільнювальному кільці 16. Для припинення розливу відпускають кнопку 10, після чого клапан 6 займає початкове положення і перекриває сполучення осьового каналу 2 з порожниною пляшки. Розлив рідини з пластикової пляшки виконують до її спорожнення, при цьому відповідність довжини сифонної трубки 7 глибині пляшки дозволяє спорожнити її практично повністю. Після спорожнення пляшки пристрій відкручують з її горловини і виводять сифонну трубку 7 з порожнини. Сифонну трубку 7 і осьовий канал 2 із зливним патрубком промивають, після чого пристрій знову готовий до роботи. Пристрій дозволяє регулювати подачу насиченої вуглекислим газом рідини з порожнини ємності. Регулювання подачі такої рідини виконують, наприклад, для орального пиття через питну трубочку або при розливі рідин із ємностей з різним тиском. Для збільшення подачі рідини кнопку 10 на один або декілька обертів скручують з різьбового з'єднання 8 на штоку, внаслідок чого збільшується проміжок між конічними поверхнями 9 на штоку і нижній перегородці 4. Зменшення подачі рідини здійснюють поворотом кнопки 10 в протилежну сторону. При цьому зниження тиску в потоці сатурованої рідини в середній порожнині осьового каналу 2 перед зливним патрубком 5 дозволяє зробити процес регулювання більш плавним. Приклад 2. Підвищення тиску в пластиковій пляшці із слабкогазованою або негазованою рідиною і подальший її розлив. Пристрій за допомогою різьбового з'єднання 17 закріплюють на горловині пластикової пляшки із слабкогазованою або негазованою рідиною. При цьому сифонна трубка 7 розміщується усередині порожнини пляшки, а необхідна щільність їх з'єднання забезпечується еластичним ущільнювальним елементом 13. В зливний патрубок 5 через втулку 15 вставляють трубку і закріплюють її в ущільнювальному кільці 16, а протилежний кінець трубки з'єднують з джерелом стисненого повітря. Далі натискують на кнопку 10, відкриваючи сполучення осьового каналу 2 з порожниною пляшки, і підвищують в ній тиск до необхідної величини. Після цього шланг за допомогою втулки 15 від'єднують від ущільнювального кільця 16 і витягують із 4 UA 86438 U 5 10 15 20 зливного патрубка 5. Порційний розлив рідини з пляшки здійснюють аналогічно раніше розглянутому прикладу. Приклад 3. Насичення рідини вуглекислим газом в пластиковій пляшці і подальший її розлив. Пластикову пляшку заповнюють негазованою рідиною приблизно на 90 % її об'єму і охолоджують до температури +1 С + 4 С. Пристрій за допомогою різьбового з'єднання 17 закріплюють на горловині пластикової пляшки. При цьому сифонна трубка 7 розміщується усередині порожнини пляшки, а необхідна щільність їх з'єднання забезпечується еластичним ущільнювальним елементом 13. Приєднання пристрою до джерела стисненого вуглекислого газу виконують через отвір 18, з якого викручують гвинтову пробку 19, на її місце вставляють зворотний клапан і за допомогою шланга з'єднують його з джерелом стисненого вуглекислого газу. Наповнення рідини в пластиковій пляшці стисненим вуглекислим газом здійснюється через зворотний клапан, нижню порожнину осьового каналу 2 і сифонну трубку 7. Після накопичення в порожнині пластикової пляшки необхідної кількості вуглекислого газу його подачу відключають і від'єднують шланг від зворотного клапана. Порційний розлив рідини з пляшки здійснюють аналогічно прикладу 1. Вдосконалений пристрій апробований на дослідних зразках. Результати апробації підтвердили отримання технічного результату, що заявляється. Порівняно невисока вартість пристрою в поєднанні з широкими функціональними можливостями його застосування дозволяють запропонувати споживачам зручну і надійну форму порційного розливу рідин і напоїв з ємностей з різним об'ємом і формою. Застосування пристрою дозволяє усунути недоліки відомих сифонних пристроїв. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 50 55 1. Пристрій сифонного типу для розливу рідини і напоїв з ємності і насичення їх вуглекислим газом, що включає корпус, виконаний з осьовим каналом і сполученим з ним зливним патрубком, клапан, виконаний у вигляді штока, із засобом для його переміщення, розташовані в осьовому каналі, і засіб для сполучення з порожниною ємності, при цьому осьовий канал розділений перегородками на порожнини, шток виконаний з можливістю перекриття сполучення осьового каналу з порожниною ємності, а нижня частина корпусу виконана з можливістю кріплення на горловині ємності, який відрізняється тим, що осьовий канал розділений перегородками на верхню, середню і нижню порожнини, засіб для переміщення клапана розташований у верхній порожнині і виконаний у вигляді кнопки, закріпленої на штоку, і еластичного ущільнювального елемента, закріпленого на штоку між кнопкою і перегородкою, зливний патрубок сполучений з осьовим каналом в середній порожнині, а засіб для сполучення з порожниною ємності виконаний у вигляді сифонної трубки, закріпленої в корпусі в нижній частині осьового каналу, при цьому кнопка закріплена на штоку з можливістю регулювання проміжку між прилеглими поверхнями клапана і відповідної перегородки, а зливний патрубок виконаний з можливістю з'єднання із засобом для розливу рідини і напоїв або засобом для подання стисненого повітря, а в корпусі в нижній частині осьового каналу розташований ущільнювальний елемент кільцевої форми. 2. Пристрій за пунктом 1, який відрізняється тим, що шток виконаний з можливістю перекриття сполучення осьового каналу з порожниною ємності за допомогою потовщення конусоподібної форми в нижній частині, що відповідає формі прилеглої поверхні відповідної перегородки. 3. Пристрій за пунктами 1 або 2, який відрізняється тим, що кнопка закріплена на штоку за допомогою різьбового з'єднання. 4. Пристрій за будь-яким з пунктів 1-3, який відрізняється тим, що зливний патрубок виконаний з можливістю з'єднання із засобом для розливу рідини і напоїв або засобом для подання стисненого повітря за допомогою ущільнювального кільця і втулки, що розміщені усередині кінцевої частини зливного патрубка. 5. Пристрій за будь-яким з пунктів 1-4, який відрізняється тим, що сифонна трубка закріплена в корпусі за допомогою різьбового з'єднання або ущільнювального елемента кільцевої форми. 6. Пристрій за будь-яким з пунктів 1-5, який відрізняється тим, що корпус виконаний з отвором для з'єднання нижньої порожнини з засобом для подання стисненого вуглекислого газу за допомогою зворотного клапана. 5 UA 86438 U 6 UA 86438 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
