Пристрій для стикування і розділення відсіків

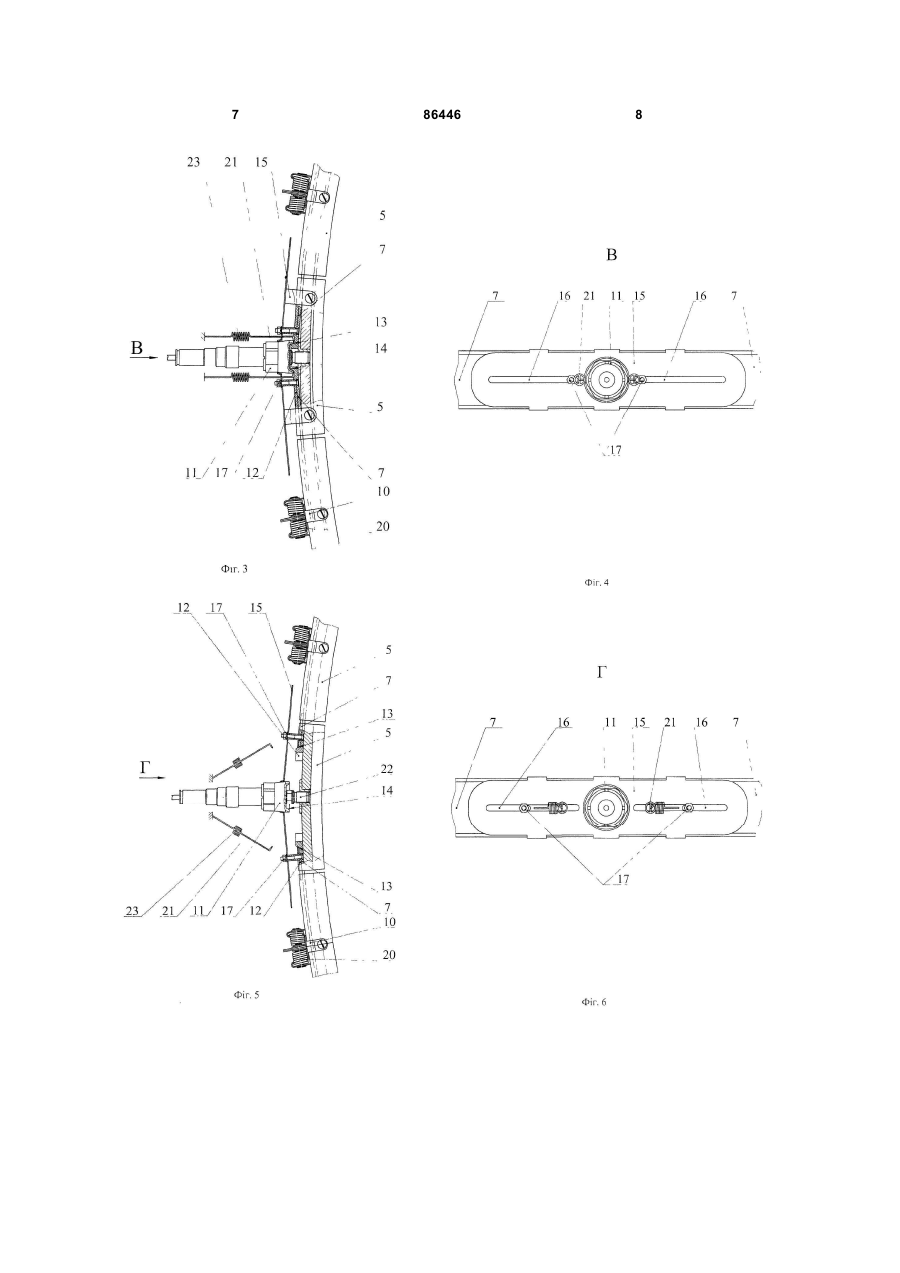

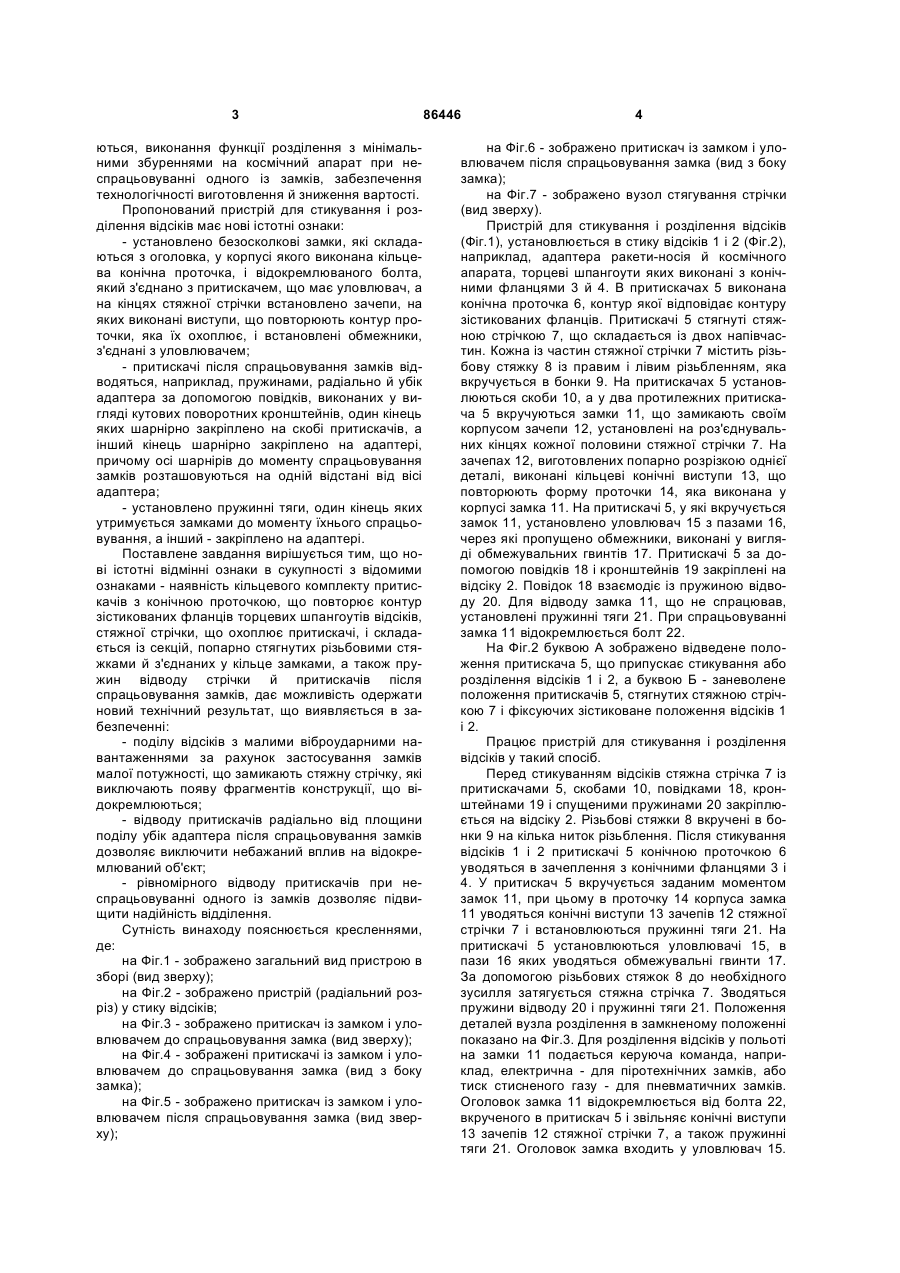

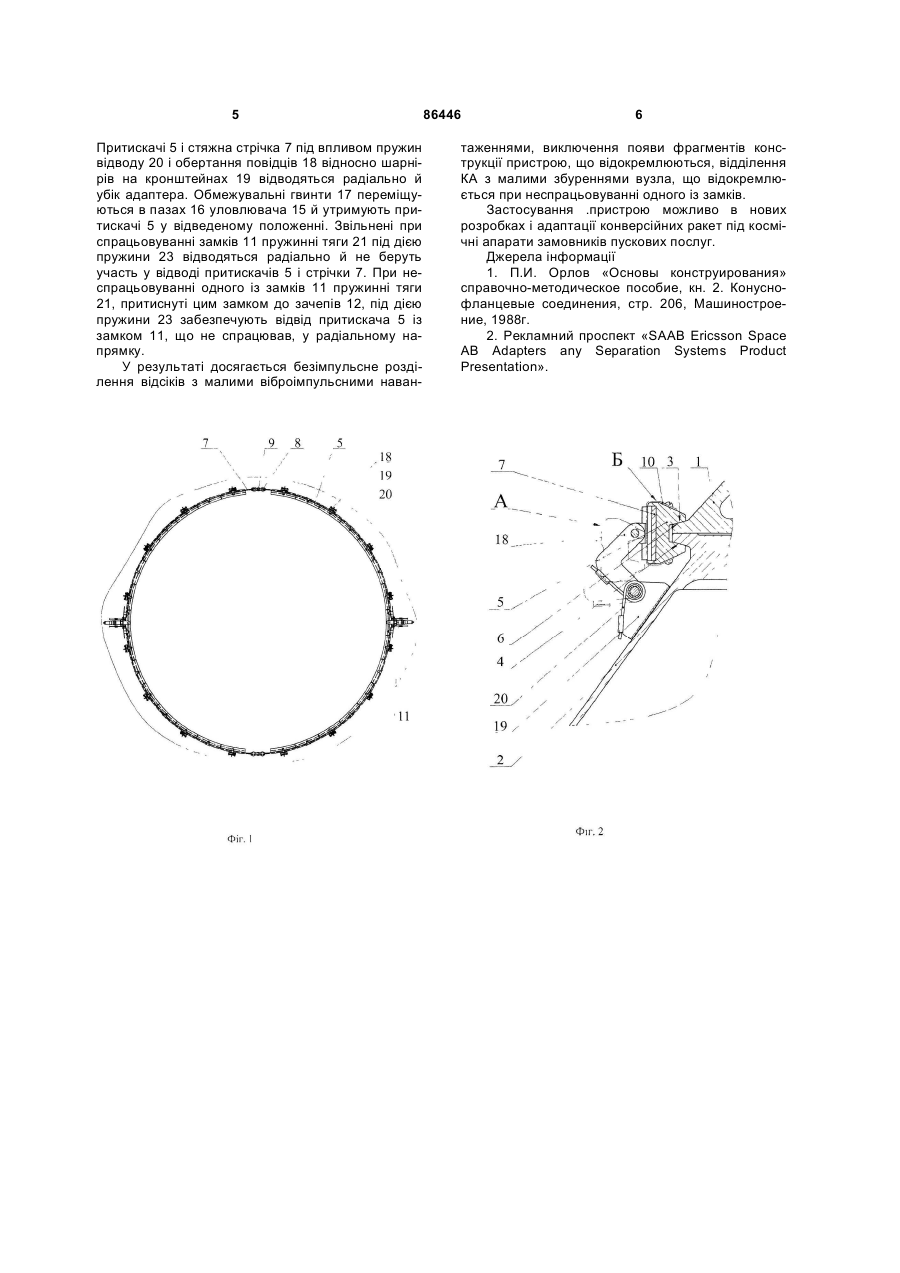

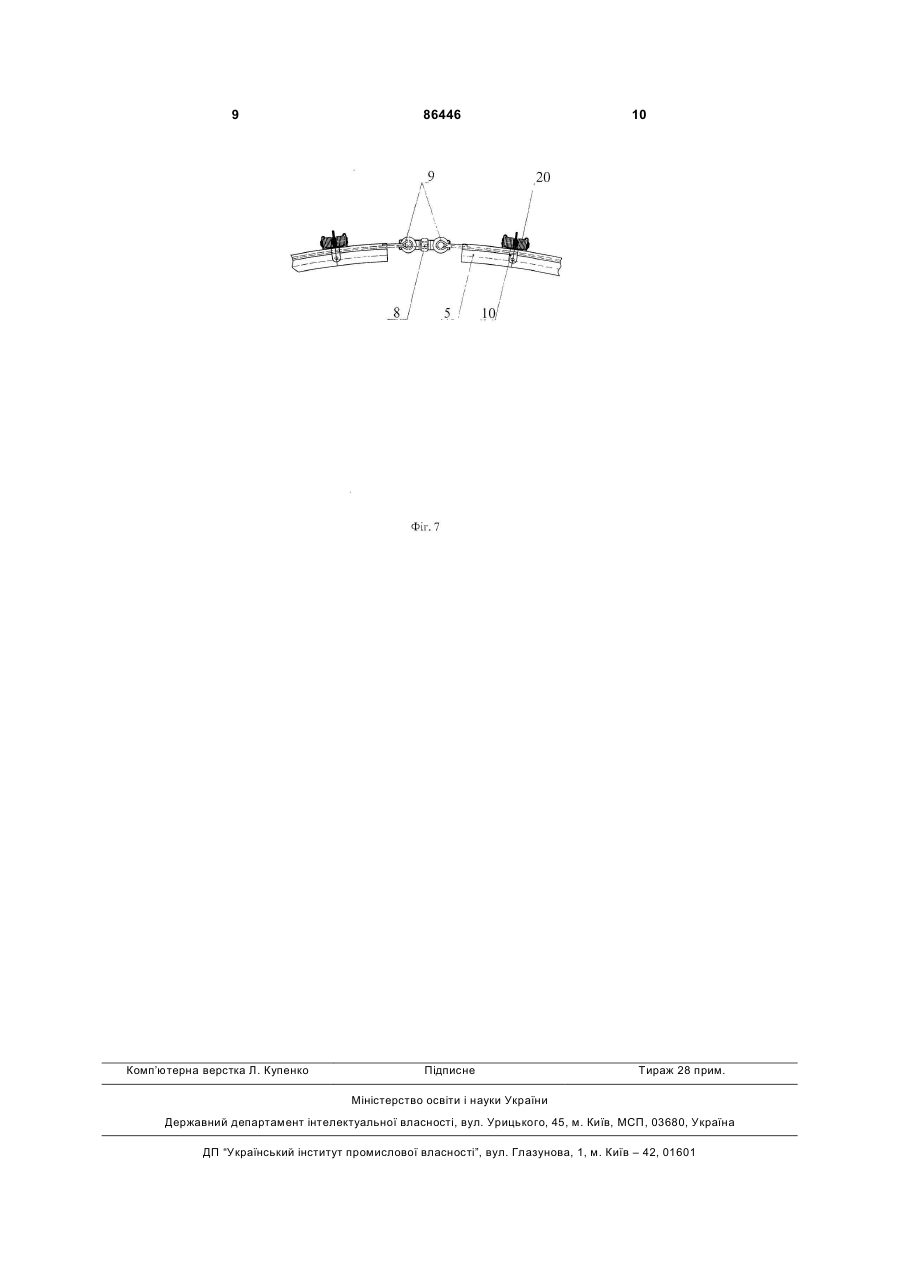

1. Пристрій для стикування і розділення відсіків, що складається з кільцевого комплекту прити C2 2 (19) 1 3 ються, виконання функції розділення з мінімальними збуреннями на космічний апарат при неспрацьовуванні одного із замків, забезпечення технологічності виготовлення й зниження вартості. Пропонований пристрій для стикування і розділення відсіків має нові істотні ознаки: - установлено безосколкові замки, які складаються з оголовка, у корпусі якого виконана кільцева конічна проточка, і відокремлюваного болта, який з'єднано з притискачем, що має уловлювач, а на кінцях стяжної стрічки встановлено зачепи, на яких виконані виступи, що повторюють контур проточки, яка їх охоплює, і встановлені обмежники, з'єднані з уловлювачем; - притискачі після спрацьовування замків відводяться, наприклад, пружинами, радіально й убік адаптера за допомогою повідків, виконаних у вигляді кутових поворотних кронштейнів, один кінець яких шарнірно закріплено на скобі притискачів, а інший кінець шарнірно закріплено на адаптері, причому осі шарнірів до моменту спрацьовування замків розташовуються на одній відстані від вісі адаптера; - установлено пружинні тяги, один кінець яких утримується замками до моменту їхнього спрацьовування, а інший - закріплено на адаптері. Поставлене завдання вирішується тим, що нові істотні відмінні ознаки в сукупності з відомими ознаками - наявність кільцевого комплекту притискачів з конічною проточкою, що повторює контур зістикованих фланців торцевих шпангоутів відсіків, стяжної стрічки, що охоплює притискачі, і складається із секцій, попарно стягнутих різьбовими стяжками й з'єднаних у кільце замками, а також пружин відводу стрічки й притискачів після спрацьовування замків, дає можливість одержати новий технічний результат, що виявляється в забезпеченні: - поділу відсіків з малими віброударними навантаженнями за рахунок застосування замків малої потужності, що замикають стяжну стрічку, які виключають появу фрагментів конструкції, що відокремлюються; - відводу притискачів радіально від площини поділу убік адаптера після спрацьовування замків дозволяє виключити небажаний вплив на відокремлюваний об'єкт; - рівномірного відводу притискачів при неспрацьовуванні одного із замків дозволяє підвищити надійність відділення. Сутність винаходу пояснюється кресленнями, де: на Фіг.1 - зображено загальний вид пристрою в зборі (вид зверху); на Фіг.2 - зображено пристрій (радіальний розріз) у стику відсіків; на Фіг.3 - зображено притискач із замком і уловлювачем до спрацьовування замка (вид зверху); на Фіг.4 - зображені притискачі із замком і уловлювачем до спрацьовування замка (вид з боку замка); на Фіг.5 - зображено притискач із замком і уловлювачем після спрацьовування замка (вид зверху); 86446 4 на Фіг.6 - зображено притискач із замком і уловлювачем після спрацьовування замка (вид з боку замка); на Фіг.7 - зображено вузол стягування стрічки (вид зверху). Пристрій для стикування і розділення відсіків (Фіг.1), установлюється в стику відсіків 1 і 2 (Фіг.2), наприклад, адаптера ракети-носія й космічного апарата, торцеві шпангоути яких виконані з конічними фланцями 3 й 4. В притискачах 5 виконана конічна проточка 6, контур якої відповідає контуру зістикованих фланців. Притискачі 5 стягнуті стяжною стрічкою 7, що складається із двох напівчастин. Кожна із частин стяжної стрічки 7 містить різьбову стяжку 8 із правим і лівим різьбленням, яка вкручується в бонки 9. На притискачах 5 установлюються скоби 10, а у два протилежних притискача 5 вкручуються замки 11, що замикають своїм корпусом зачепи 12, установлені на роз'єднувальних кінцях кожної половини стяжної стрічки 7. На зачепах 12, виготовлених попарно розрізкою однієї деталі, виконані кільцеві конічні виступи 13, що повторюють форму проточки 14, яка виконана у корпусі замка 11. На притискачі 5, у які вкручується замок 11, установлено уловлювач 15 з пазами 16, через які пропущено обмежники, виконані у вигляді обмежувальних гвинтів 17. Притискачі 5 за допомогою повідків 18 і кронштейнів 19 закріплені на відсіку 2. Повідок 18 взаємодіє із пружиною відводу 20. Для відводу замка 11, що не спрацював, установлені пружинні тяги 21. При спрацьовуванні замка 11 відокремлюється болт 22. На Фіг.2 буквою А зображено відведене положення притискача 5, що припускає стикування або розділення відсіків 1 і 2, а буквою Б - заневолене положення притискачів 5, стягнутих стяжною стрічкою 7 і фіксуючих зістиковане положення відсіків 1 і 2. Працює пристрій для стикування і розділення відсіків у такий спосіб. Перед стикуванням відсіків стяжна стрічка 7 із притискачами 5, скобами 10, повідками 18, кронштейнами 19 і спущеними пружинами 20 закріплюється на відсіку 2. Різьбові стяжки 8 вкручені в бонки 9 на кілька ниток різьблення. Після стикування відсіків 1 і 2 притискачі 5 конічною проточкою 6 уводяться в зачеплення з конічними фланцями 3 і 4. У притискач 5 вкручується заданим моментом замок 11, при цьому в проточку 14 корпуса замка 11 уводяться конічні виступи 13 зачепів 12 стяжної стрічки 7 і встановлюються пружинні тяги 21. На притискачі 5 установлюються уловлювачі 15, в пази 16 яких уводяться обмежувальні гвинти 17. За допомогою різьбових стяжок 8 до необхідного зусилля затягується стяжна стрічка 7. Зводяться пружини відводу 20 і пружинні тяги 21. Положення деталей вузла розділення в замкненому положенні показано на Фіг.3. Для розділення відсіків у польоті на замки 11 подається керуюча команда, наприклад, електрична - для піротехнічних замків, або тиск стисненого газу - для пневматичних замків. Оголовок замка 11 відокремлюється від болта 22, вкрученого в притискач 5 і звільняє конічні виступи 13 зачепів 12 стяжної стрічки 7, а також пружинні тяги 21. Оголовок замка входить у уловлювач 15. 5 Притискачі 5 і стяжна стрічка 7 під впливом пружин відводу 20 і обертання повідців 18 відносно шарнірів на кронштейнах 19 відводяться радіально й убік адаптера. Обмежувальні гвинти 17 переміщуються в пазах 16 уловлювача 15 й утримують притискачі 5 у відведеному положенні. Звільнені при спрацьовуванні замків 11 пружинні тяги 21 під дією пружини 23 відводяться радіально й не беруть участь у відводі притискачів 5 і стрічки 7. При неспрацьовуванні одного із замків 11 пружинні тяги 21, притиснуті цим замком до зачепів 12, під дією пружини 23 забезпечують відвід притискача 5 із замком 11, що не спрацював, у радіальному напрямку. У результаті досягається безімпульсне розділення відсіків з малими віброімпульсними наван 86446 6 таженнями, виключення появи фрагментів конструкції пристрою, що відокремлюються, відділення КА з малими збуреннями вузла, що відокремлюється при неспрацьовуванні одного із замків. Застосування .пристрою можливо в нових розробках і адаптації конверсійних ракет під космічні апарати замовників пускових послуг. Джерела інформації 1. П.И. Орлов «Основы конструирования» справочно-методическое пособие, кн. 2. Конуснофланцевые соединения, стр. 206, Машиностроение, 1988г. 2. Рекламний проспект «SAAB Ericsson Space AB Adapters any Separation Systems Product Presentation». 7 86446 8 9 Комп’ютерна верстка Л. Купенко 86446 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
