Сировинна суміш для виготовлення теплоізоляційного акустичного ніздрюватого бетону

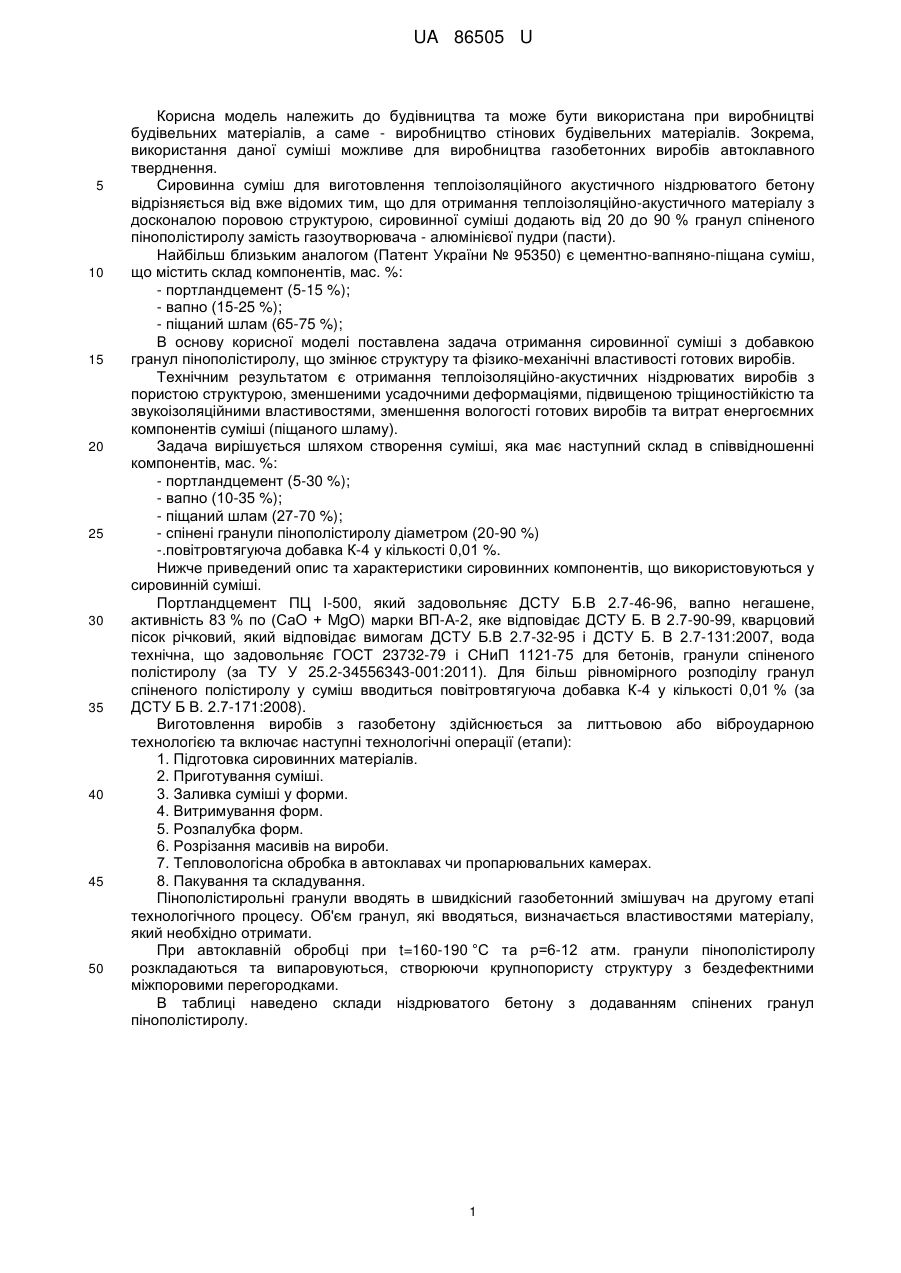

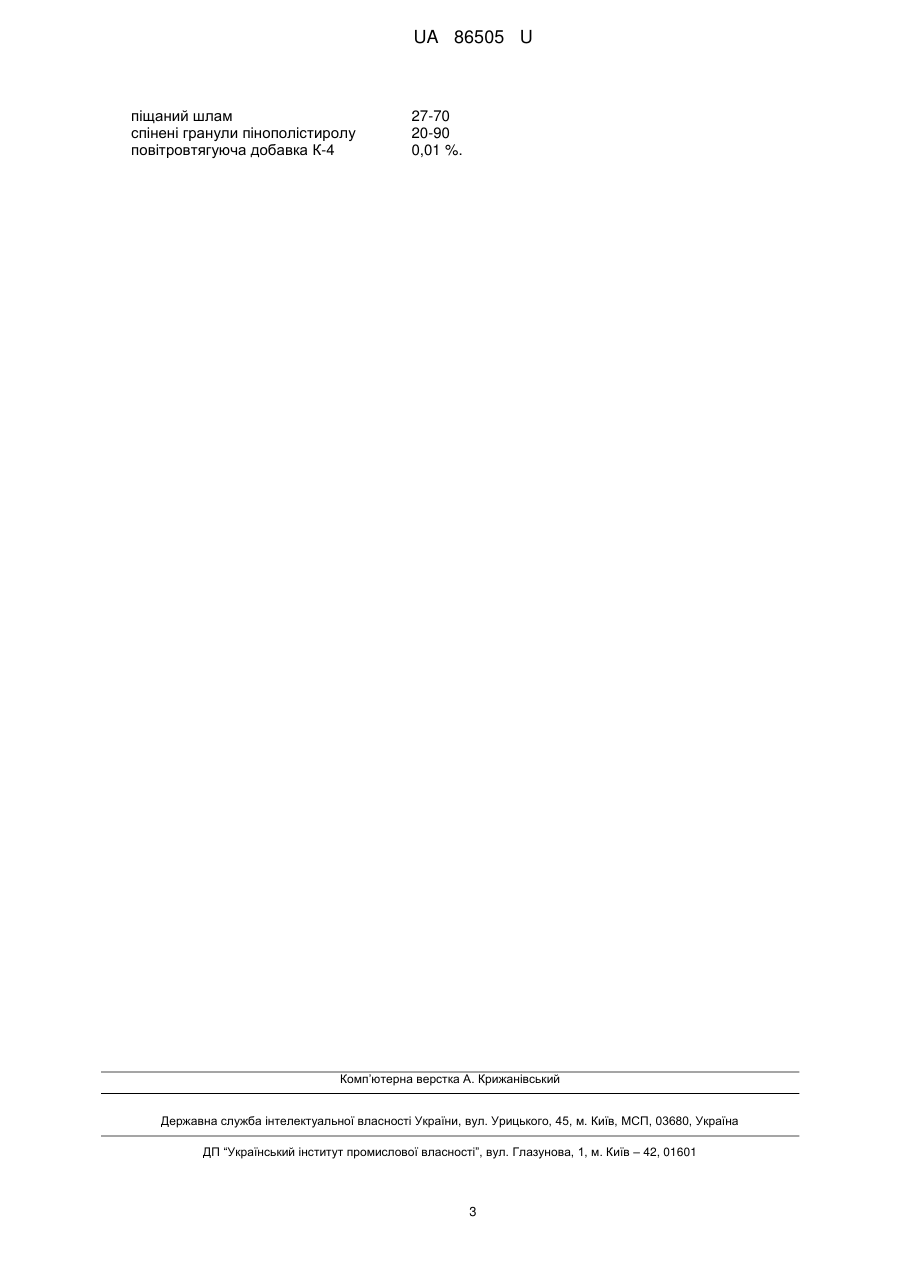

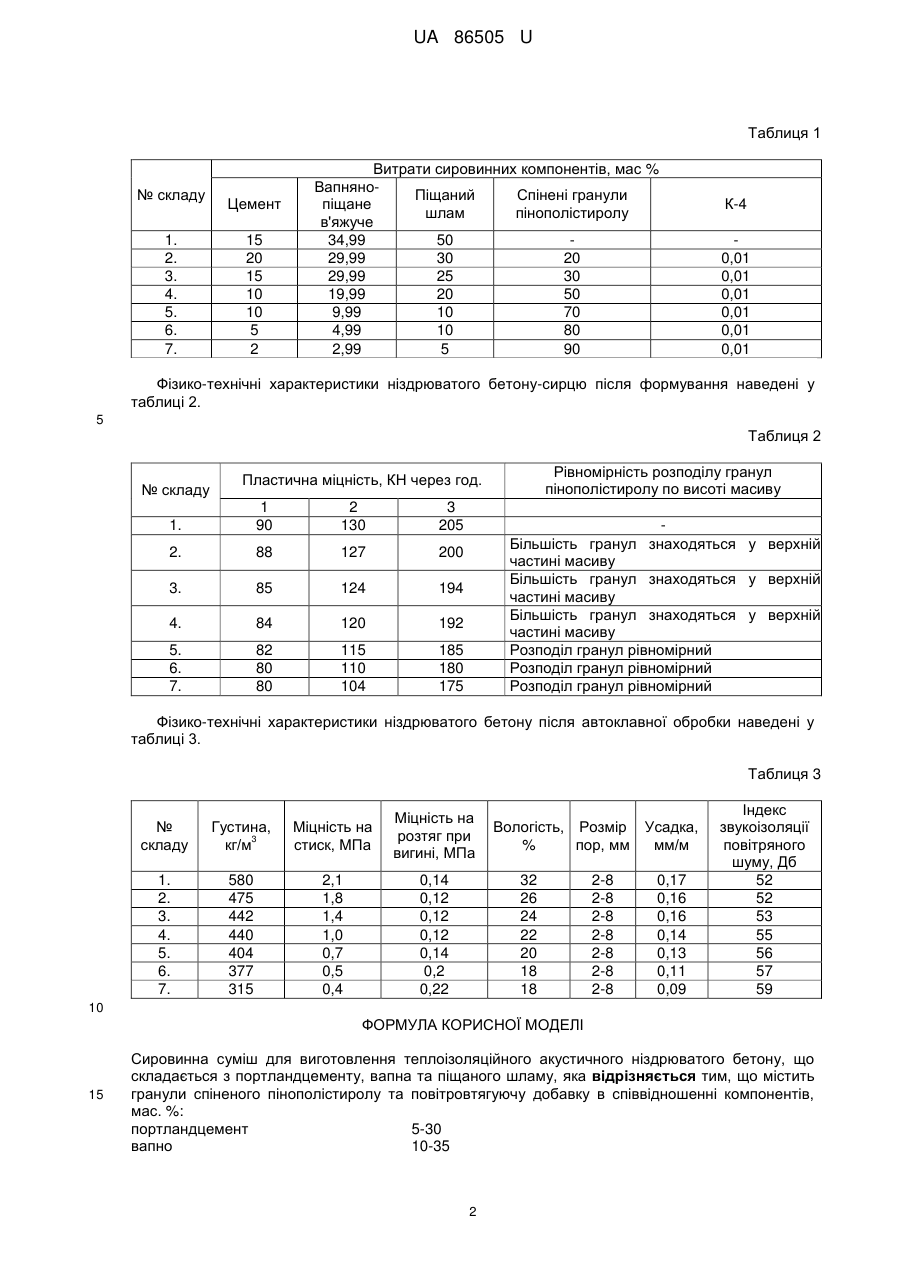

Реферат: Сировинна суміш для виготовлення теплоізоляційного акустичного ніздрюватого бетону містить портландцемент, вапно, піщаний шлам, гранули спіненого пінополістиролу та повітровтягуючу добавку. UA 86505 U (12) UA 86505 U UA 86505 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівництва та може бути використана при виробництві будівельних матеріалів, а саме - виробництво стінових будівельних матеріалів. Зокрема, використання даної суміші можливе для виробництва газобетонних виробів автоклавного тверднення. Сировинна суміш для виготовлення теплоізоляційного акустичного ніздрюватого бетону відрізняється від вже відомих тим, що для отримання теплоізоляційно-акустичного матеріалу з досконалою поровою структурою, сировинної суміші додають від 20 до 90 % гранул спіненого пінополістиролу замість газоутворювача - алюмінієвої пудри (пасти). Найбільш близьким аналогом (Патент України № 95350) є цементно-вапняно-піщана суміш, що містить склад компонентів, мас. %: - портландцемент (5-15 %); - вапно (15-25 %); - піщаний шлам (65-75 %); В основу корисної моделі поставлена задача отримання сировинної суміші з добавкою гранул пінополістиролу, що змінює структуру та фізико-механічні властивості готових виробів. Технічним результатом є отримання теплоізоляційно-акустичних ніздрюватих виробів з пористою структурою, зменшеними усадочними деформаціями, підвищеною тріщиностійкістю та звукоізоляційними властивостями, зменшення вологості готових виробів та витрат енергоємних компонентів суміші (піщаного шламу). Задача вирішується шляхом створення суміші, яка має наступний склад в співвідношенні компонентів, мас. %: - портландцемент (5-30 %); - вапно (10-35 %); - піщаний шлам (27-70 %); - спінені гранули пінополістиролу діаметром (20-90 %) -.повітровтягуюча добавка К-4 у кількості 0,01 %. Нижче приведений опис та характеристики сировинних компонентів, що використовуються у сировинній суміші. Портландцемент ПЦ I-500, який задовольняє ДСТУ Б.В 2.7-46-96, вапно негашене, активність 83 % по (СаО + MgO) марки ВП-А-2, яке відповідає ДСТУ Б. В 2.7-90-99, кварцовий пісок річковий, який відповідає вимогам ДСТУ Б.В 2.7-32-95 і ДСТУ Б. В 2.7-131:2007, вода технічна, що задовольняє ГОСТ 23732-79 і СНиП 1121-75 для бетонів, гранули спіненого полістиролу (за ТУ У 25.2-34556343-001:2011). Для більш рівномірного розподілу гранул спіненого полістиролу у суміш вводиться повітровтягуюча добавка К-4 у кількості 0,01 % (за ДСТУ Б В. 2.7-171:2008). Виготовлення виробів з газобетону здійснюється за литтьовою або віброударною технологією та включає наступні технологічні операції (етапи): 1. Підготовка сировинних матеріалів. 2. Приготування суміші. 3. Заливка суміші у форми. 4. Витримування форм. 5. Розпалубка форм. 6. Розрізання масивів на вироби. 7. Тепловологісна обробка в автоклавах чи пропарювальних камерах. 8. Пакування та складування. Пінополістирольні гранули вводять в швидкісний газобетонний змішувач на другому етапі технологічного процесу. Об'єм гранул, які вводяться, визначається властивостями матеріалу, який необхідно отримати. При автоклавній обробці при t=160-190 °C та р=6-12 атм. гранули пінополістиролу розкладаються та випаровуються, створюючи крупнопористу структуру з бездефектними міжпоровими перегородками. В таблиці наведено склади ніздрюватого бетону з додаванням спінених гранул пінополістиролу. 1 UA 86505 U Таблиця 1 № складу 1. 2. 3. 4. 5. 6. 7. Цемент 15 20 15 10 10 5 2 Витрати сировинних компонентів, мас % ВапняноПіщаний Спінені гранули піщане шлам пінополістиролу в'яжуче 34,99 50 29,99 30 20 29,99 25 30 19,99 20 50 9,99 10 70 4,99 10 80 2,99 5 90 К-4 0,01 0,01 0,01 0,01 0,01 0,01 Фізико-технічні характеристики ніздрюватого бетону-сирцю після формування наведені у таблиці 2. 5 Таблиця 2 № складу Рівномірність розподілу гранул пінополістиролу по висоті масиву Пластична міцність, КН через год. 1. 1 90 2 130 3 205 2. 88 127 200 3. 85 124 194 4. 84 120 192 5. 6. 7. 82 80 80 115 110 104 185 180 175 Більшість гранул знаходяться у верхній частині масиву Більшість гранул знаходяться у верхній частині масиву Більшість гранул знаходяться у верхній частині масиву Розподіл гранул рівномірний Розподіл гранул рівномірний Розподіл гранул рівномірний Фізико-технічні характеристики ніздрюватого бетону після автоклавної обробки наведені у таблиці 3. Таблиця 3 № складу Густина, 3 кг/м Міцність на стиск, МПа Міцність на розтяг при вигині, МПа 1. 2. 3. 4. 5. 6. 7. 580 475 442 440 404 377 315 2,1 1,8 1,4 1,0 0,7 0,5 0,4 0,14 0,12 0,12 0,12 0,14 0,2 0,22 Вологість, Розмір % пор, мм 32 26 24 22 20 18 18 2-8 2-8 2-8 2-8 2-8 2-8 2-8 Усадка, мм/м 0,17 0,16 0,16 0,14 0,13 0,11 0,09 Індекс звукоізоляції повітряного шуму, Дб 52 52 53 55 56 57 59 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Сировинна суміш для виготовлення теплоізоляційного акустичного ніздрюватого бетону, що складається з портландцементу, вапна та піщаного шламу, яка відрізняється тим, що містить гранули спіненого пінополістиролу та повітровтягуючу добавку в співвідношенні компонентів, мас. %: портландцемент 5-30 вапно 10-35 2 UA 86505 U піщаний шлам спінені гранули пінополістиролу повітровтягуюча добавка К-4 27-70 20-90 0,01 %. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
