Установка для сушіння зернових матеріалів

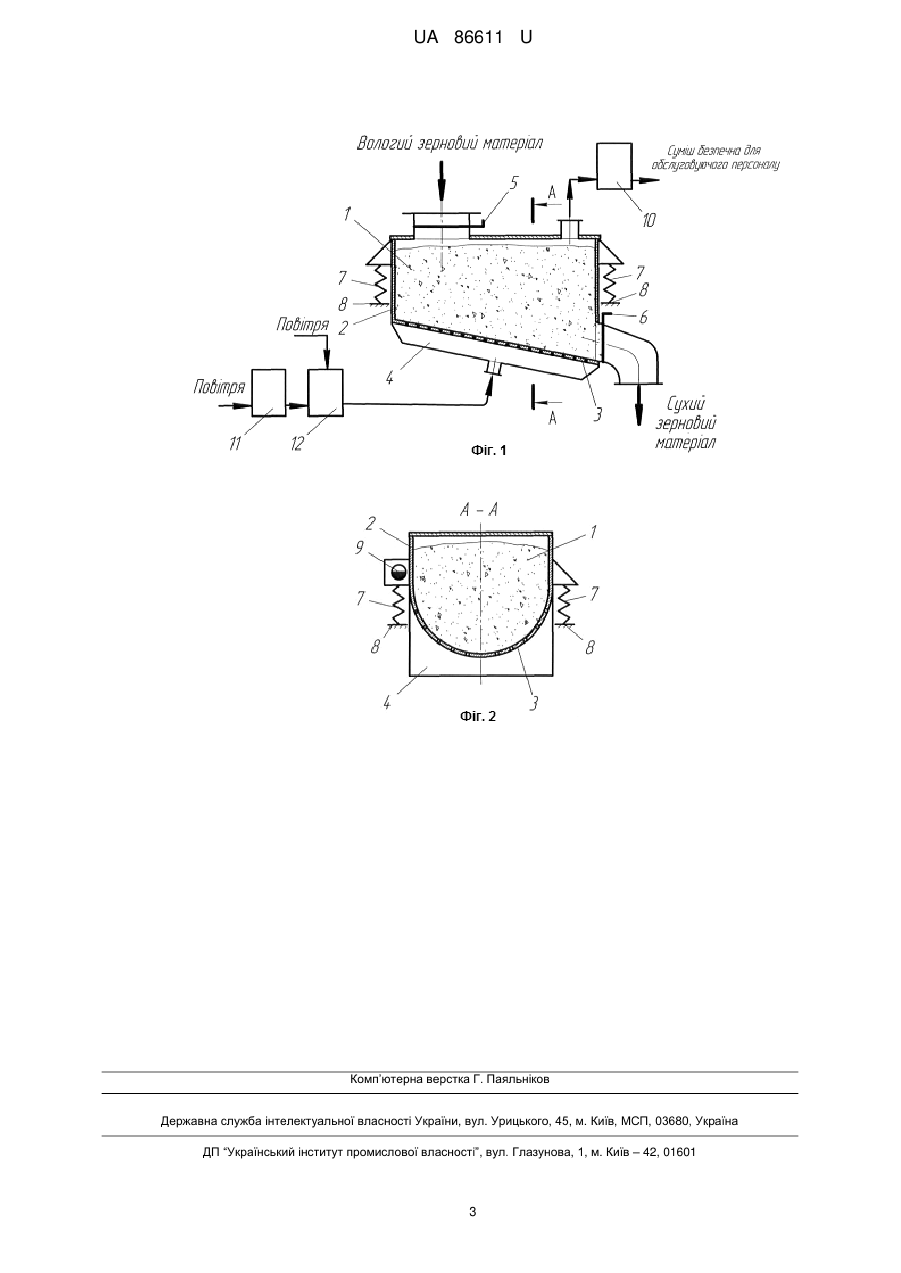

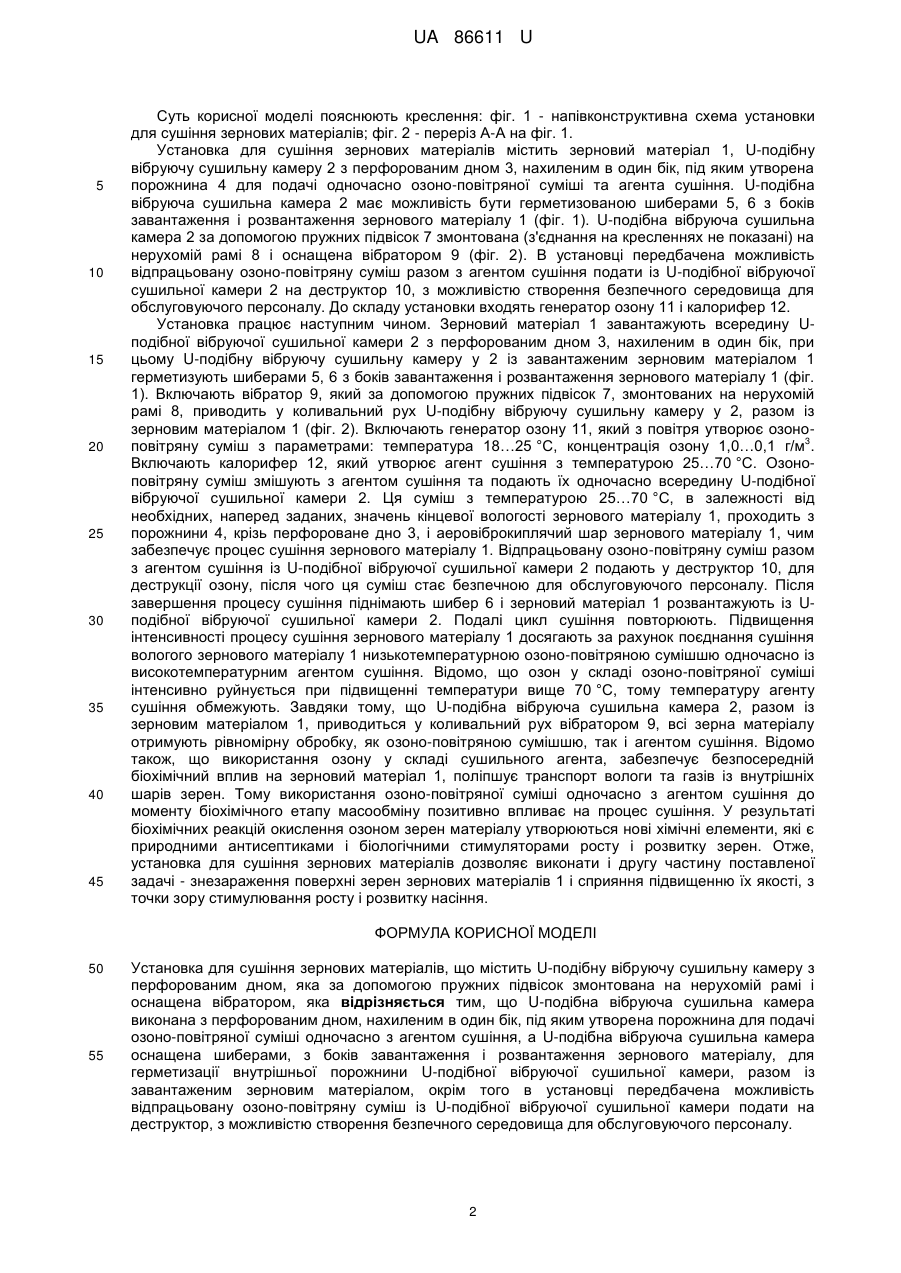

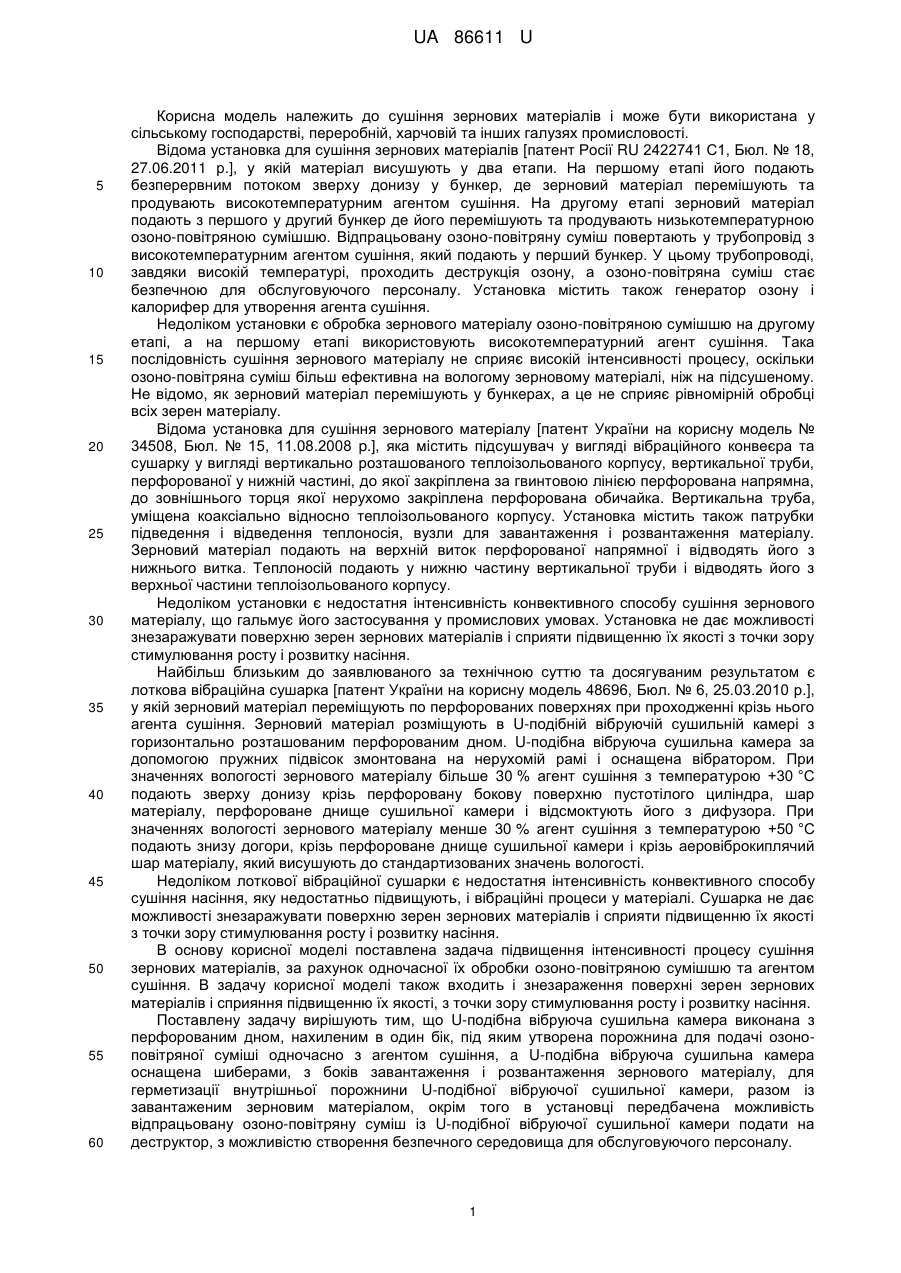

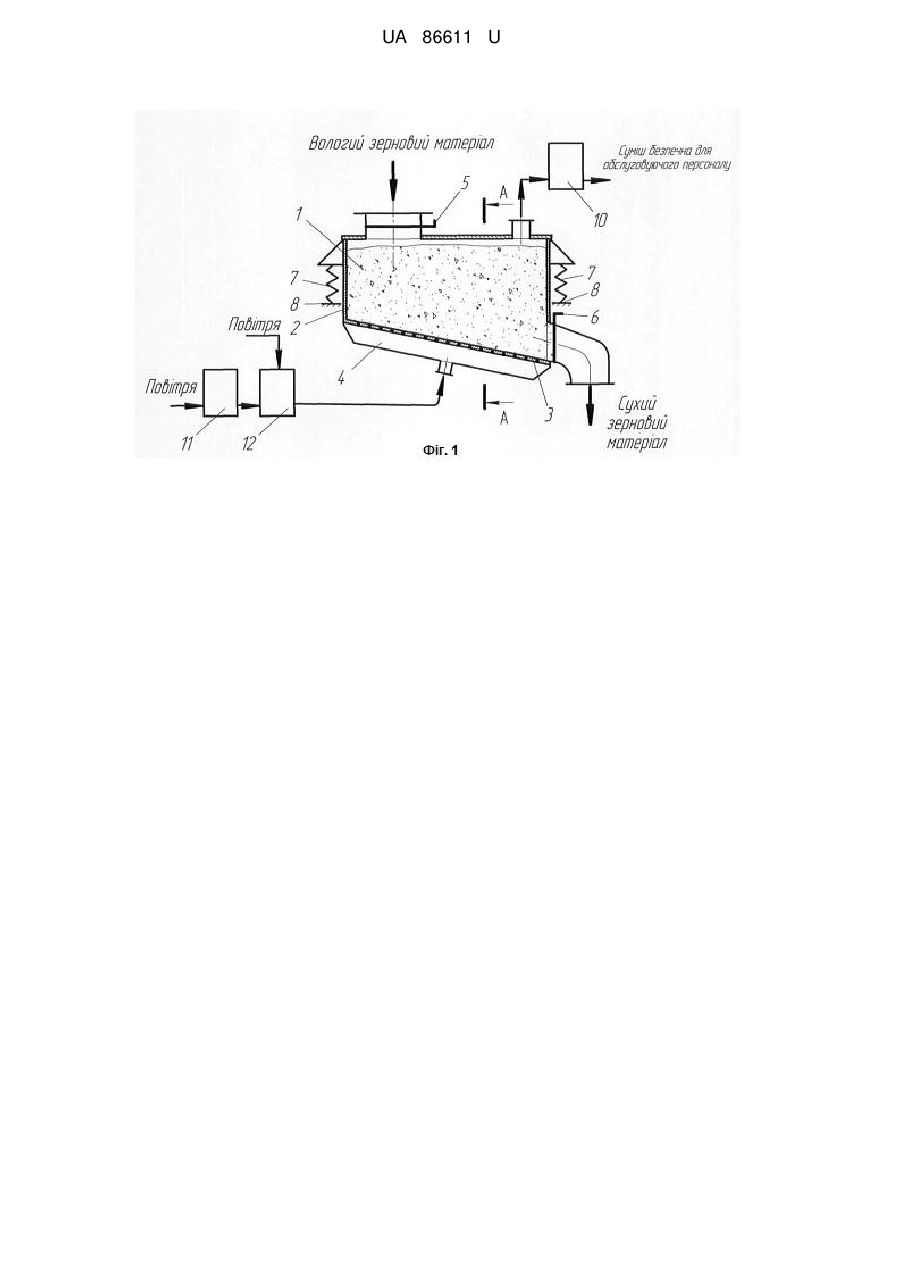

Реферат: Установка для сушіння зернових матеріалів містить U-подібну вібруючу сушильну камеру з перфорованим дном, яка за допомогою пружних підвісок змонтована на нерухомій рамі і оснащена вібратором. При цьому дно U-подібної вібруючої сушильної камери нахилене в один бік, під дном утворена порожнина для подачі озоно-повітряної суміші одночасно з агентом сушіння. Також U-подібна вібруюча сушильна камера оснащена шиберами, з боків завантаження і розвантаження зернового матеріалу, для герметизації внутрішньої порожнини U-подібної вібруючої сушильної камери, разом із завантаженим зерновим матеріалом. UA 86611 U (12) UA 86611 U UA 86611 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сушіння зернових матеріалів і може бути використана у сільському господарстві, переробній, харчовій та інших галузях промисловості. Відома установка для сушіння зернових матеріалів [патент Росії RU 2422741 С1, Бюл. № 18, 27.06.2011 р.], у якій матеріал висушують у два етапи. На першому етапі його подають безперервним потоком зверху донизу у бункер, де зерновий матеріал перемішують та продувають високотемпературним агентом сушіння. На другому етапі зерновий матеріал подають з першого у другий бункер де його перемішують та продувають низькотемпературною озоно-повітряною сумішшю. Відпрацьовану озоно-повітряну суміш повертають у трубопровід з високотемпературним агентом сушіння, який подають у перший бункер. У цьому трубопроводі, завдяки високій температурі, проходить деструкція озону, а озоно-повітряна суміш стає безпечною для обслуговуючого персоналу. Установка містить також генератор озону і калорифер для утворення агента сушіння. Недоліком установки є обробка зернового матеріалу озоно-повітряною сумішшю на другому етапі, а на першому етапі використовують високотемпературний агент сушіння. Така послідовність сушіння зернового матеріалу не сприяє високій інтенсивності процесу, оскільки озоно-повітряна суміш більш ефективна на вологому зерновому матеріалі, ніж на підсушеному. Не відомо, як зерновий матеріал перемішують у бункерах, а це не сприяє рівномірній обробці всіх зерен матеріалу. Відома установка для сушіння зернового матеріалу [патент України на корисну модель № 34508, Бюл. № 15, 11.08.2008 p.], яка містить підсушувач у вигляді вібраційного конвеєра та сушарку у вигляді вертикально розташованого теплоізольованого корпусу, вертикальної труби, перфорованої у нижній частині, до якої закріплена за гвинтовою лінією перфорована напрямна, до зовнішнього торця якої нерухомо закріплена перфорована обичайка. Вертикальна труба, уміщена коаксіально відносно теплоізольованого корпусу. Установка містить також патрубки підведення і відведення теплоносія, вузли для завантаження і розвантаження матеріалу. Зерновий матеріал подають на верхній виток перфорованої напрямної і відводять його з нижнього витка. Теплоносій подають у нижню частину вертикальної труби і відводять його з верхньої частини теплоізольованого корпусу. Недоліком установки є недостатня інтенсивність конвективного способу сушіння зернового матеріалу, що гальмує його застосування у промислових умовах. Установка не дає можливості знезаражувати поверхню зерен зернових матеріалів і сприяти підвищенню їх якості з точки зору стимулювання росту і розвитку насіння. Найбільш близьким до заявлюваного за технічною суттю та досягуваним результатом є лоткова вібраційна сушарка [патент України на корисну модель 48696, Бюл. № 6, 25.03.2010 р.], у якій зерновий матеріал переміщують по перфорованих поверхнях при проходженні крізь нього агента сушіння. Зерновий матеріал розміщують в U-подібній вібруючій сушильній камері з горизонтально розташованим перфорованим дном. U-подібна вібруюча сушильна камера за допомогою пружних підвісок змонтована на нерухомій рамі і оснащена вібратором. При значеннях вологості зернового матеріалу більше 30 % агент сушіння з температурою +30 °C подають зверху донизу крізь перфоровану бокову поверхню пустотілого циліндра, шар матеріалу, перфороване днище сушильної камери і відсмоктують його з дифузора. При значеннях вологості зернового матеріалу менше 30 % агент сушіння з температурою +50 °C подають знизу догори, крізь перфороване днище сушильної камери і крізь аеровіброкиплячий шар матеріалу, який висушують до стандартизованих значень вологості. Недоліком лоткової вібраційної сушарки є недостатня інтенсивність конвективного способу сушіння насіння, яку недостатньо підвищують, і вібраційні процеси у матеріалі. Сушарка не дає можливості знезаражувати поверхню зерен зернових матеріалів і сприяти підвищенню їх якості з точки зору стимулювання росту і розвитку насіння. В основу корисної моделі поставлена задача підвищення інтенсивності процесу сушіння зернових матеріалів, за рахунок одночасної їх обробки озоно-повітряною сумішшю та агентом сушіння. В задачу корисної моделі також входить і знезараження поверхні зерен зернових матеріалів і сприяння підвищенню їх якості, з точки зору стимулювання росту і розвитку насіння. Поставлену задачу вирішують тим, що U-подібна вібруюча сушильна камера виконана з перфорованим дном, нахиленим в один бік, під яким утворена порожнина для подачі озоноповітряної суміші одночасно з агентом сушіння, a U-подібна вібруюча сушильна камера оснащена шиберами, з боків завантаження і розвантаження зернового матеріалу, для герметизації внутрішньої порожнини U-подібної вібруючої сушильної камери, разом із завантаженим зерновим матеріалом, окрім того в установці передбачена можливість відпрацьовану озоно-повітряну суміш із U-подібної вібруючої сушильної камери подати на деструктор, з можливістю створення безпечного середовища для обслуговуючого персоналу. 1 UA 86611 U 5 10 15 20 25 30 35 40 45 Суть корисної моделі пояснюють креслення: фіг. 1 - напівконструктивна схема установки для сушіння зернових матеріалів; фіг. 2 - переріз А-А на фіг. 1. Установка для сушіння зернових матеріалів містить зерновий матеріал 1, U-подібну вібруючу сушильну камеру 2 з перфорованим дном 3, нахиленим в один бік, під яким утворена порожнина 4 для подачі одночасно озоно-повітряної суміші та агента сушіння. U-подібна вібруюча сушильна камера 2 має можливість бути герметизованою шиберами 5, 6 з боків завантаження і розвантаження зернового матеріалу 1 (фіг. 1). U-подібна вібруюча сушильна камера 2 за допомогою пружних підвісок 7 змонтована (з'єднання на кресленнях не показані) на нерухомій рамі 8 і оснащена вібратором 9 (фіг. 2). В установці передбачена можливість відпрацьовану озоно-повітряну суміш разом з агентом сушіння подати із U-подібної вібруючої сушильної камери 2 на деструктор 10, з можливістю створення безпечного середовища для обслуговуючого персоналу. До складу установки входять генератор озону 11 і калорифер 12. Установка працює наступним чином. Зерновий матеріал 1 завантажують всередину Uподібної вібруючої сушильної камери 2 з перфорованим дном 3, нахиленим в один бік, при цьому U-подібну вібруючу сушильну камеру у 2 із завантаженим зерновим матеріалом 1 герметизують шиберами 5, 6 з боків завантаження і розвантаження зернового матеріалу 1 (фіг. 1). Включають вібратор 9, який за допомогою пружних підвісок 7, змонтованих на нерухомій рамі 8, приводить у коливальний рух U-подібну вібруючу сушильну камеру у 2, разом із зерновим матеріалом 1 (фіг. 2). Включають генератор озону 11, який з повітря утворює озоно3 повітряну суміш з параметрами: температура 18…25 °C, концентрація озону 1,0…0,1 г/м . Включають калорифер 12, який утворює агент сушіння з температурою 25…70 °C. Озоноповітряну суміш змішують з агентом сушіння та подають їх одночасно всередину U-подібної вібруючої сушильної камери 2. Ця суміш з температурою 25…70 °C, в залежності від необхідних, наперед заданих, значень кінцевої вологості зернового матеріалу 1, проходить з порожнини 4, крізь перфороване дно 3, і аеровіброкиплячий шар зернового матеріалу 1, чим забезпечує процес сушіння зернового матеріалу 1. Відпрацьовану озоно-повітряну суміш разом з агентом сушіння із U-подібної вібруючої сушильної камери 2 подають у деструктор 10, для деструкції озону, після чого ця суміш стає безпечною для обслуговуючого персоналу. Після завершення процесу сушіння піднімають шибер 6 і зерновий матеріал 1 розвантажують із Uподібної вібруючої сушильної камери 2. Подалі цикл сушіння повторюють. Підвищення інтенсивності процесу сушіння зернового матеріалу 1 досягають за рахунок поєднання сушіння вологого зернового матеріалу 1 низькотемпературною озоно-повітряною сумішшю одночасно із високотемпературним агентом сушіння. Відомо, що озон у складі озоно-повітряної суміші інтенсивно руйнується при підвищенні температури вище 70 °C, тому температуру агенту сушіння обмежують. Завдяки тому, що U-подібна вібруюча сушильна камера 2, разом із зерновим матеріалом 1, приводиться у коливальний рух вібратором 9, всі зерна матеріалу отримують рівномірну обробку, як озоно-повітряною сумішшю, так і агентом сушіння. Відомо також, що використання озону у складі сушильного агента, забезпечує безпосередній біохімічний вплив на зерновий матеріал 1, поліпшує транспорт вологи та газів із внутрішніх шарів зерен. Тому використання озоно-повітряної суміші одночасно з агентом сушіння до моменту біохімічного етапу масообміну позитивно впливає на процес сушіння. У результаті біохімічних реакцій окислення озоном зерен матеріалу утворюються нові хімічні елементи, які є природними антисептиками і біологічними стимуляторами росту і розвитку зерен. Отже, установка для сушіння зернових матеріалів дозволяє виконати і другу частину поставленої задачі - знезараження поверхні зерен зернових матеріалів 1 і сприяння підвищенню їх якості, з точки зору стимулювання росту і розвитку насіння. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Установка для сушіння зернових матеріалів, що містить U-подібну вібруючу сушильну камеру з перфорованим дном, яка за допомогою пружних підвісок змонтована на нерухомій рамі і оснащена вібратором, яка відрізняється тим, що U-подібна вібруюча сушильна камера виконана з перфорованим дном, нахиленим в один бік, під яким утворена порожнина для подачі озоно-повітряної суміші одночасно з агентом сушіння, а U-подібна вібруюча сушильна камера оснащена шиберами, з боків завантаження і розвантаження зернового матеріалу, для герметизації внутрішньої порожнини U-подібної вібруючої сушильної камери, разом із завантаженим зерновим матеріалом, окрім того в установці передбачена можливість відпрацьовану озоно-повітряну суміш із U-подібної вібруючої сушильної камери подати на деструктор, з можливістю створення безпечного середовища для обслуговуючого персоналу. 2 UA 86611 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
