Апарат для розливу напоїв

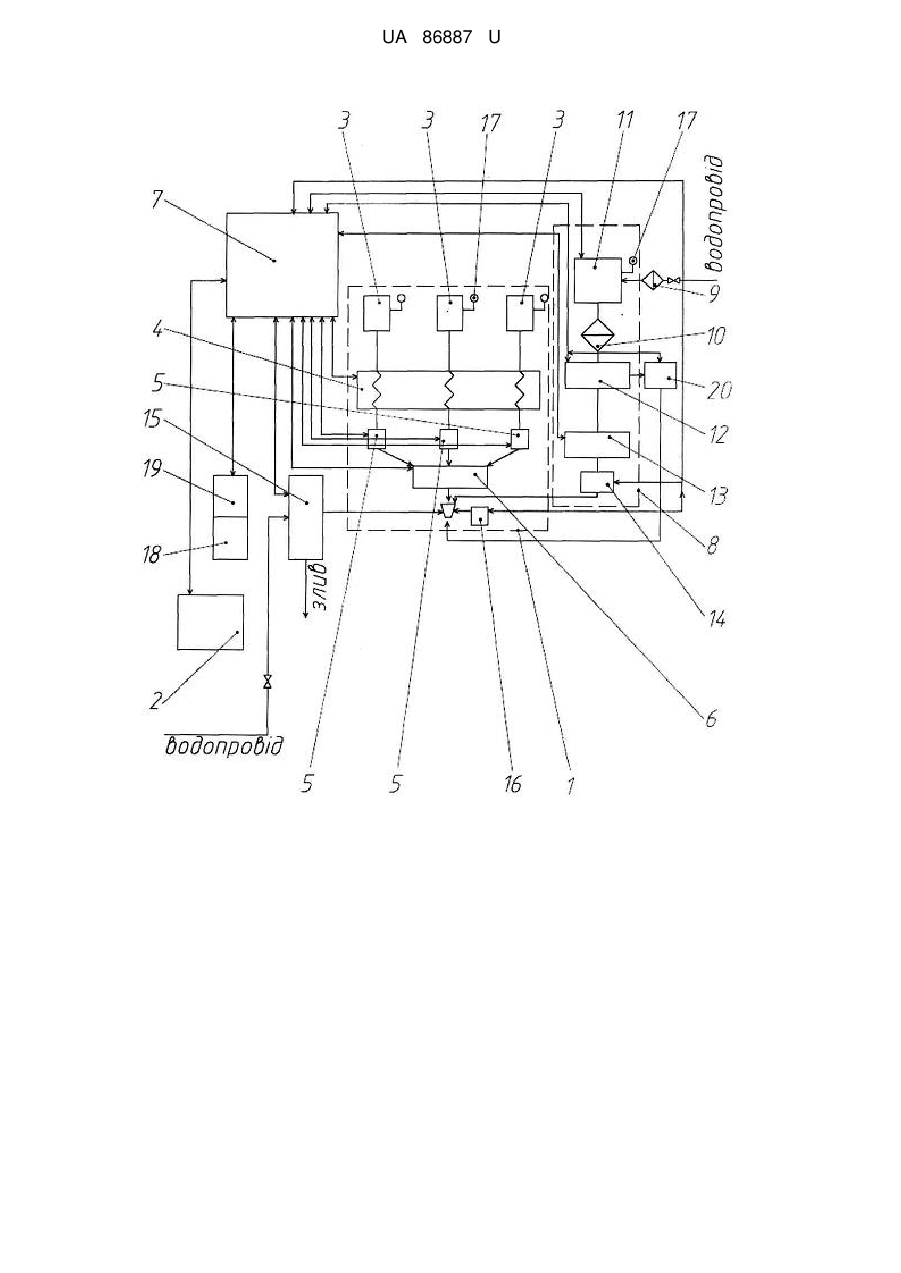

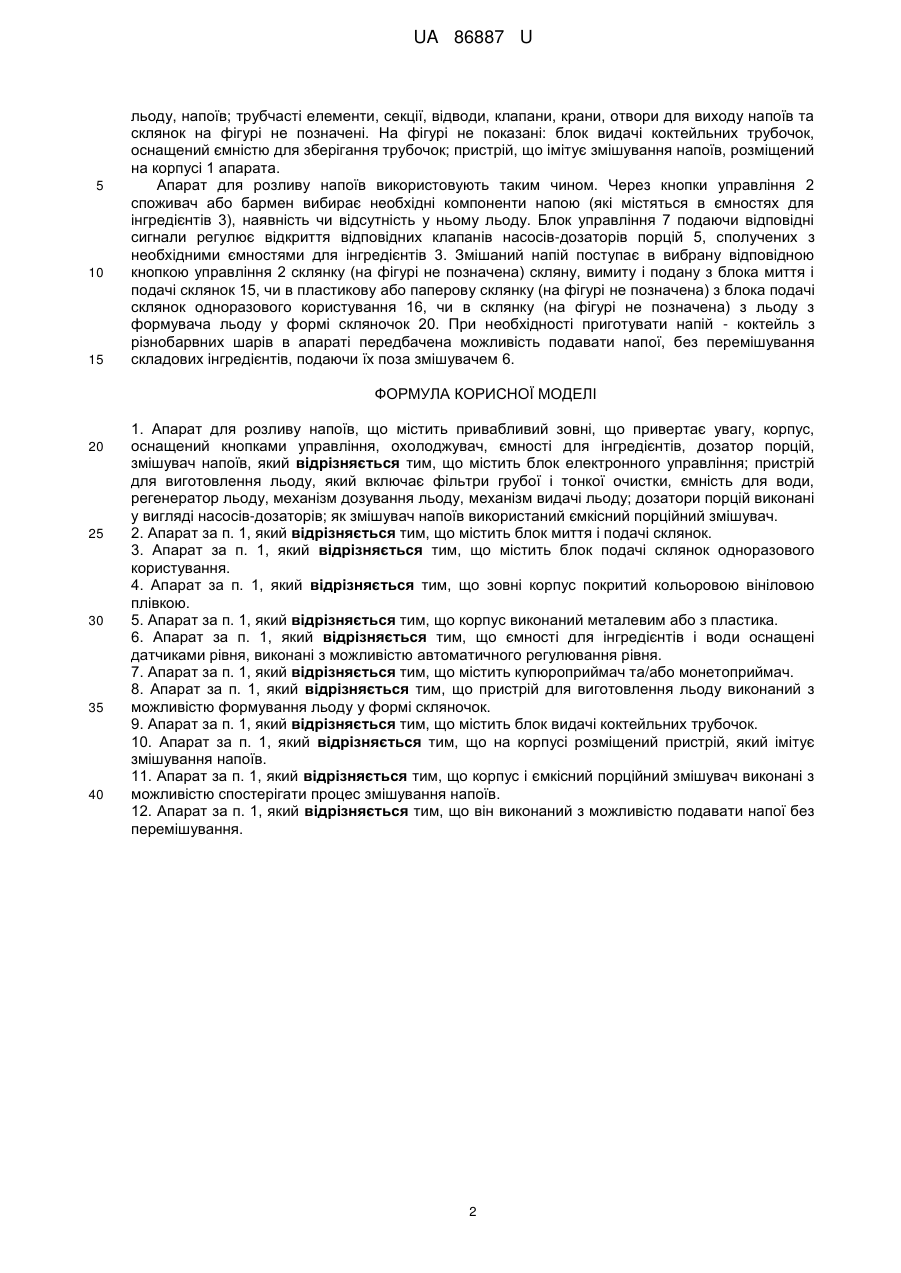

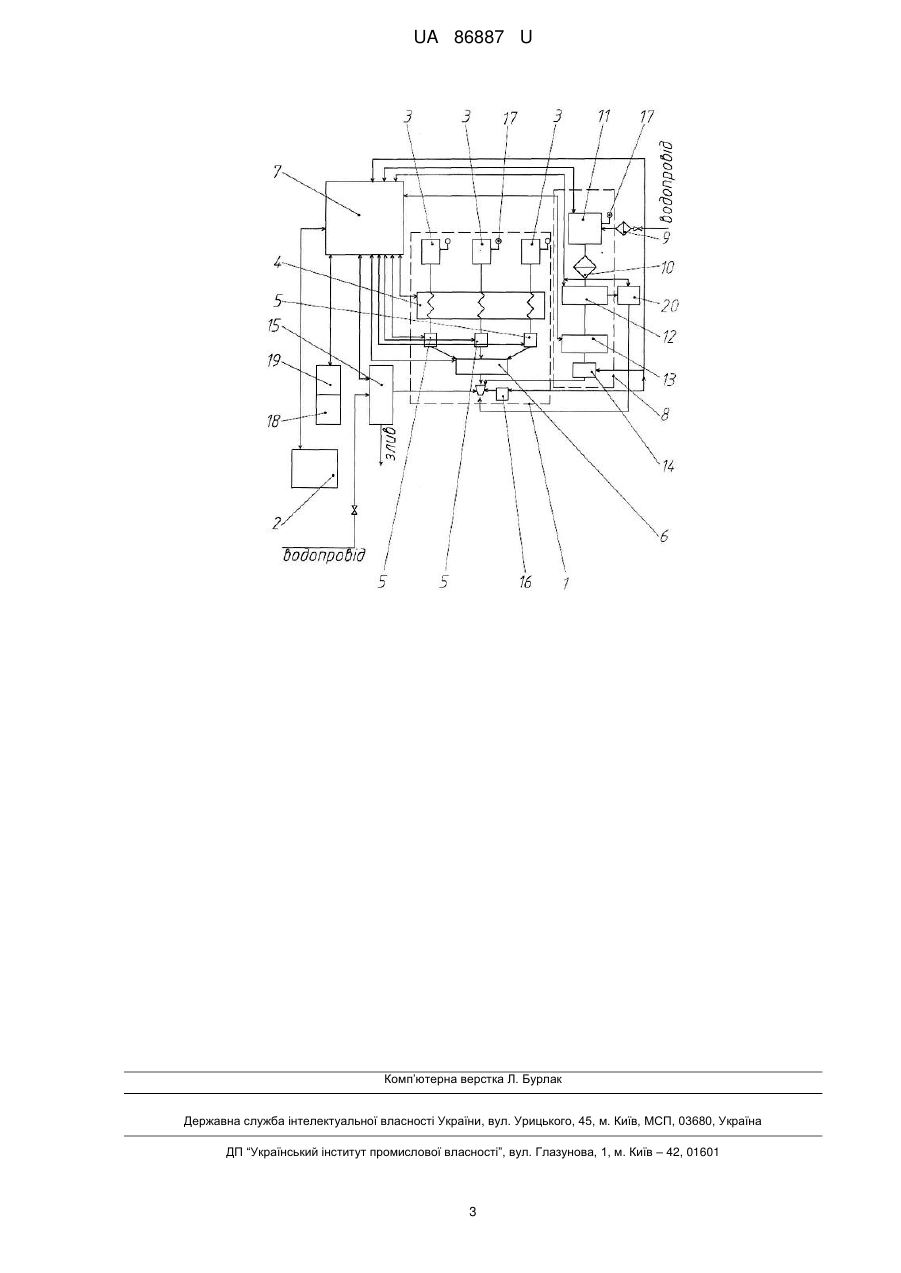

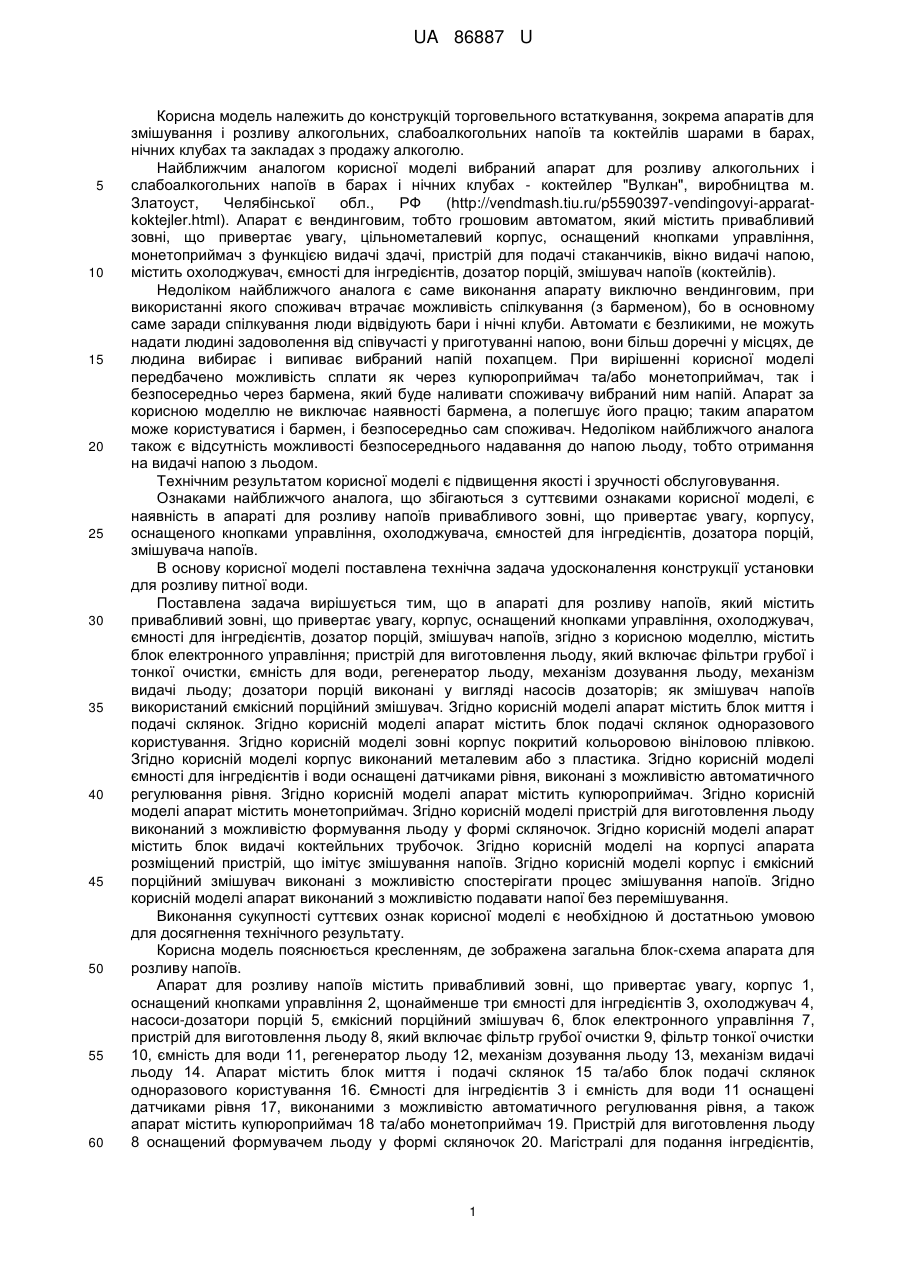

Реферат: Апарат для розливу напоїв містить корпус, оснащений кнопками управління, охолоджувач, ємності для інгредієнтів, дозатор порцій, змішувач напоїв. Містить блок електронного управління; пристрій для виготовлення льоду, який включає фільтри грубої і тонкої очистки, ємність для води, регенератор льоду, механізм дозування льоду, механізм видачі льоду; дозатори порцій виконані у вигляді насосів-дозаторів; як змішувач напоїв використаний ємкісний порційний змішувач. UA 86887 U (12) UA 86887 U UA 86887 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкцій торговельного встаткування, зокрема апаратів для змішування і розливу алкогольних, слабоалкогольних напоїв та коктейлів шарами в барах, нічних клубах та закладах з продажу алкоголю. Найближчим аналогом корисної моделі вибраний апарат для розливу алкогольних і слабоалкогольних напоїв в барах і нічних клубах - коктейлер "Вулкан", виробництва м. Златоуст, Челябінської обл., РФ (http://vendmash.tiu.ru/p5590397-vendingovyi-apparatkoktejler.html). Апарат є вендинговим, тобто грошовим автоматом, який містить привабливий зовні, що привертає увагу, цільнометалевий корпус, оснащений кнопками управління, монетоприймач з функцією видачі здачі, пристрій для подачі стаканчиків, вікно видачі напою, містить охолоджувач, ємності для інгредієнтів, дозатор порцій, змішувач напоїв (коктейлів). Недоліком найближчого аналога є саме виконання апарату виключно вендинговим, при використанні якого споживач втрачає можливість спілкування (з барменом), бо в основному саме заради спілкування люди відвідують бари і нічні клуби. Автомати є безликими, не можуть надати людині задоволення від співучасті у приготуванні напою, вони більш доречні у місцях, де людина вибирає і випиває вибраний напій похапцем. При вирішенні корисної моделі передбачено можливість сплати як через купюроприймач та/або монетоприймач, так і безпосередньо через бармена, який буде наливати споживачу вибраний ним напій. Апарат за корисною моделлю не виключає наявності бармена, а полегшує його працю; таким апаратом може користуватися і бармен, і безпосередньо сам споживач. Недоліком найближчого аналога також є відсутність можливості безпосереднього надавання до напою льоду, тобто отримання на видачі напою з льодом. Технічним результатом корисної моделі є підвищення якості і зручності обслуговування. Ознаками найближчого аналога, що збігаються з суттєвими ознаками корисної моделі, є наявність в апараті для розливу напоїв привабливого зовні, що привертає увагу, корпусу, оснащеного кнопками управління, охолоджувача, ємностей для інгредієнтів, дозатора порцій, змішувача напоїв. В основу корисної моделі поставлена технічна задача удосконалення конструкції установки для розливу питної води. Поставлена задача вирішується тим, що в апараті для розливу напоїв, який містить привабливий зовні, що привертає увагу, корпус, оснащений кнопками управління, охолоджувач, ємності для інгредієнтів, дозатор порцій, змішувач напоїв, згідно з корисною моделлю, містить блок електронного управління; пристрій для виготовлення льоду, який включає фільтри грубої і тонкої очистки, ємність для води, регенератор льоду, механізм дозування льоду, механізм видачі льоду; дозатори порцій виконані у вигляді насосів дозаторів; як змішувач напоїв використаний ємкісний порційний змішувач. Згідно корисній моделі апарат містить блок миття і подачі склянок. Згідно корисній моделі апарат містить блок подачі склянок одноразового користування. Згідно корисній моделі зовні корпус покритий кольоровою вініловою плівкою. Згідно корисній моделі корпус виконаний металевим або з пластика. Згідно корисній моделі ємності для інгредієнтів і води оснащені датчиками рівня, виконані з можливістю автоматичного регулювання рівня. Згідно корисній моделі апарат містить купюроприймач. Згідно корисній моделі апарат містить монетоприймач. Згідно корисній моделі пристрій для виготовлення льоду виконаний з можливістю формування льоду у формі скляночок. Згідно корисній моделі апарат містить блок видачі коктейльних трубочок. Згідно корисній моделі на корпусі апарата розміщений пристрій, що імітує змішування напоїв. Згідно корисній моделі корпус і ємкісний порційний змішувач виконані з можливістю спостерігати процес змішування напоїв. Згідно корисній моделі апарат виконаний з можливістю подавати напої без перемішування. Виконання сукупності суттєвих ознак корисної моделі є необхідною й достатньою умовою для досягнення технічного результату. Кориснамодель пояснюється кресленням, де зображена загальна блок-схема апарата для розливу напоїв. Апарат для розливу напоїв містить привабливий зовні, що привертає увагу, корпус 1, оснащений кнопками управління 2, щонайменше три ємності для інгредієнтів 3, охолоджувач 4, насоси-дозатори порцій 5, ємкісний порційний змішувач 6, блок електронного управління 7, пристрій для виготовлення льоду 8, який включає фільтр грубої очистки 9, фільтр тонкої очистки 10, ємність для води 11, регенератор льоду 12, механізм дозування льоду 13, механізм видачі льоду 14. Апарат містить блок миття і подачі склянок 15 та/або блок подачі склянок одноразового користування 16. Ємності для інгредієнтів 3 і ємність для води 11 оснащені датчиками рівня 17, виконаними з можливістю автоматичного регулювання рівня, а також апарат містить купюроприймач 18 та/або монетоприймач 19. Пристрій для виготовлення льоду 8 оснащений формувачем льоду у формі скляночок 20. Магістралі для подання інгредієнтів, 1 UA 86887 U 5 10 15 льоду, напоїв; трубчасті елементи, секції, відводи, клапани, крани, отвори для виходу напоїв та склянок на фігурі не позначені. На фігурі не показані: блок видачі коктейльних трубочок, оснащений ємністю для зберігання трубочок; пристрій, що імітує змішування напоїв, розміщений на корпусі 1 апарата. Апарат для розливу напоїв використовують таким чином. Через кнопки управління 2 споживач або бармен вибирає необхідні компоненти напою (які містяться в ємностях для інгредієнтів 3), наявність чи відсутність у ньому льоду. Блок управління 7 подаючи відповідні сигнали регулює відкриття відповідних клапанів насосів-дозаторів порцій 5, сполучених з необхідними ємностями для інгредієнтів 3. Змішаний напій поступає в вибрану відповідною кнопкою управління 2 склянку (на фігурі не позначена) скляну, вимиту і подану з блока миття і подачі склянок 15, чи в пластикову або паперову склянку (на фігурі не позначена) з блока подачі склянок одноразового користування 16, чи в склянку (на фігурі не позначена) з льоду з формувача льоду у формі скляночок 20. При необхідності приготувати напій - коктейль з різнобарвних шарів в апараті передбачена можливість подавати напої, без перемішування складових інгредієнтів, подаючи їх поза змішувачем 6. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 1. Апарат для розливу напоїв, що містить привабливий зовні, що привертає увагу, корпус, оснащений кнопками управління, охолоджувач, ємності для інгредієнтів, дозатор порцій, змішувач напоїв, який відрізняється тим, що містить блок електронного управління; пристрій для виготовлення льоду, який включає фільтри грубої і тонкої очистки, ємність для води, регенератор льоду, механізм дозування льоду, механізм видачі льоду; дозатори порцій виконані у вигляді насосів-дозаторів; як змішувач напоїв використаний ємкісний порційний змішувач. 2. Апарат за п. 1, який відрізняється тим, що містить блок миття і подачі склянок. 3. Апарат за п. 1, який відрізняється тим, що містить блок подачі склянок одноразового користування. 4. Апарат за п. 1, який відрізняється тим, що зовні корпус покритий кольоровою вініловою плівкою. 5. Апарат за п. 1, який відрізняється тим, що корпус виконаний металевим або з пластика. 6. Апарат за п. 1, який відрізняється тим, що ємності для інгредієнтів і води оснащені датчиками рівня, виконані з можливістю автоматичного регулювання рівня. 7. Апарат за п. 1, який відрізняється тим, що містить купюроприймач та/або монетоприймач. 8. Апарат за п. 1, який відрізняється тим, що пристрій для виготовлення льоду виконаний з можливістю формування льоду у формі скляночок. 9. Апарат за п. 1, який відрізняється тим, що містить блок видачі коктейльних трубочок. 10. Апарат за п. 1, який відрізняється тим, що на корпусі розміщений пристрій, який імітує змішування напоїв. 11. Апарат за п. 1, який відрізняється тим, що корпус і ємкісний порційний змішувач виконані з можливістю спостерігати процес змішування напоїв. 12. Апарат за п. 1, який відрізняється тим, що він виконаний з можливістю подавати напої без перемішування. 2 UA 86887 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
