Світильник точковий на основі потужного світлодіодного модуля

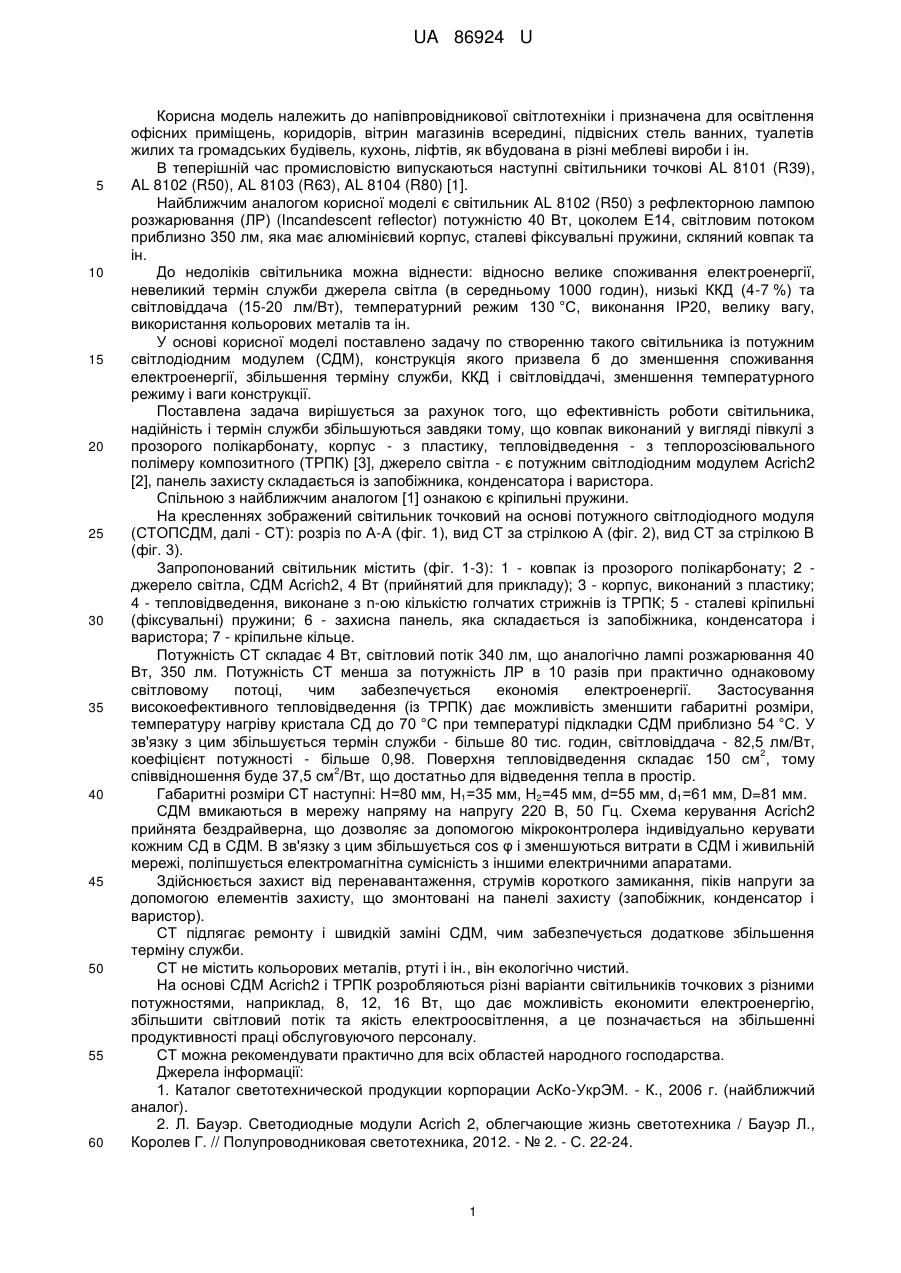

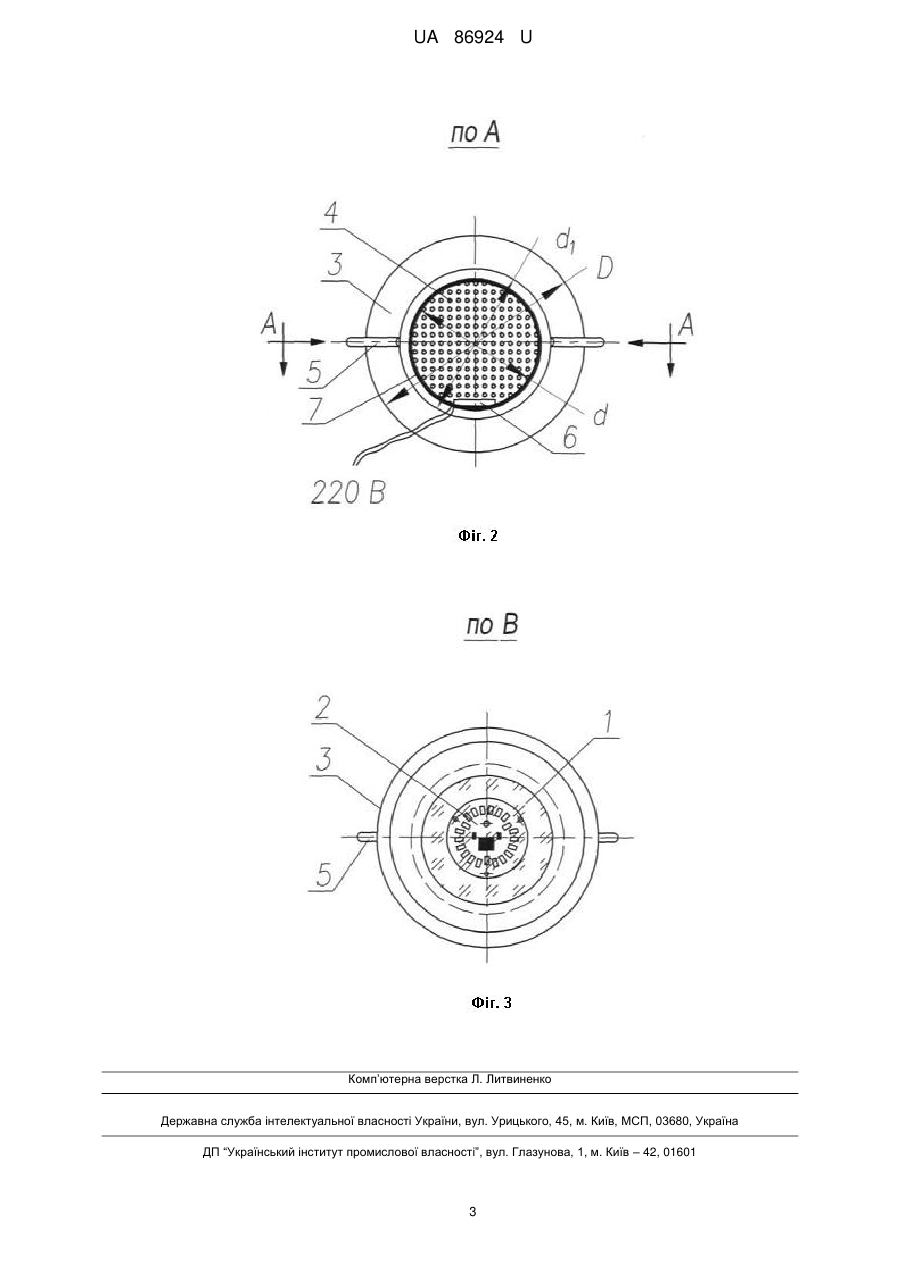

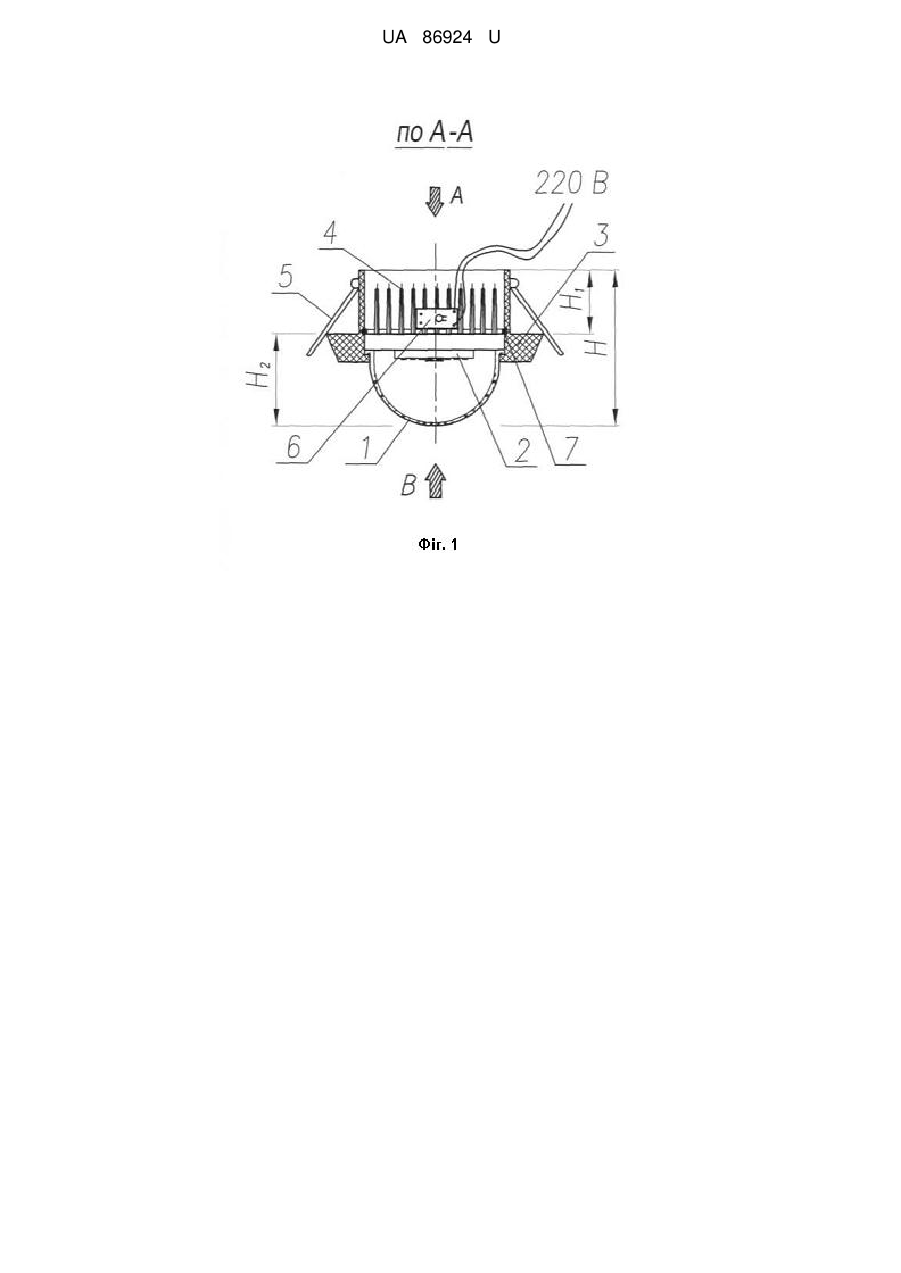

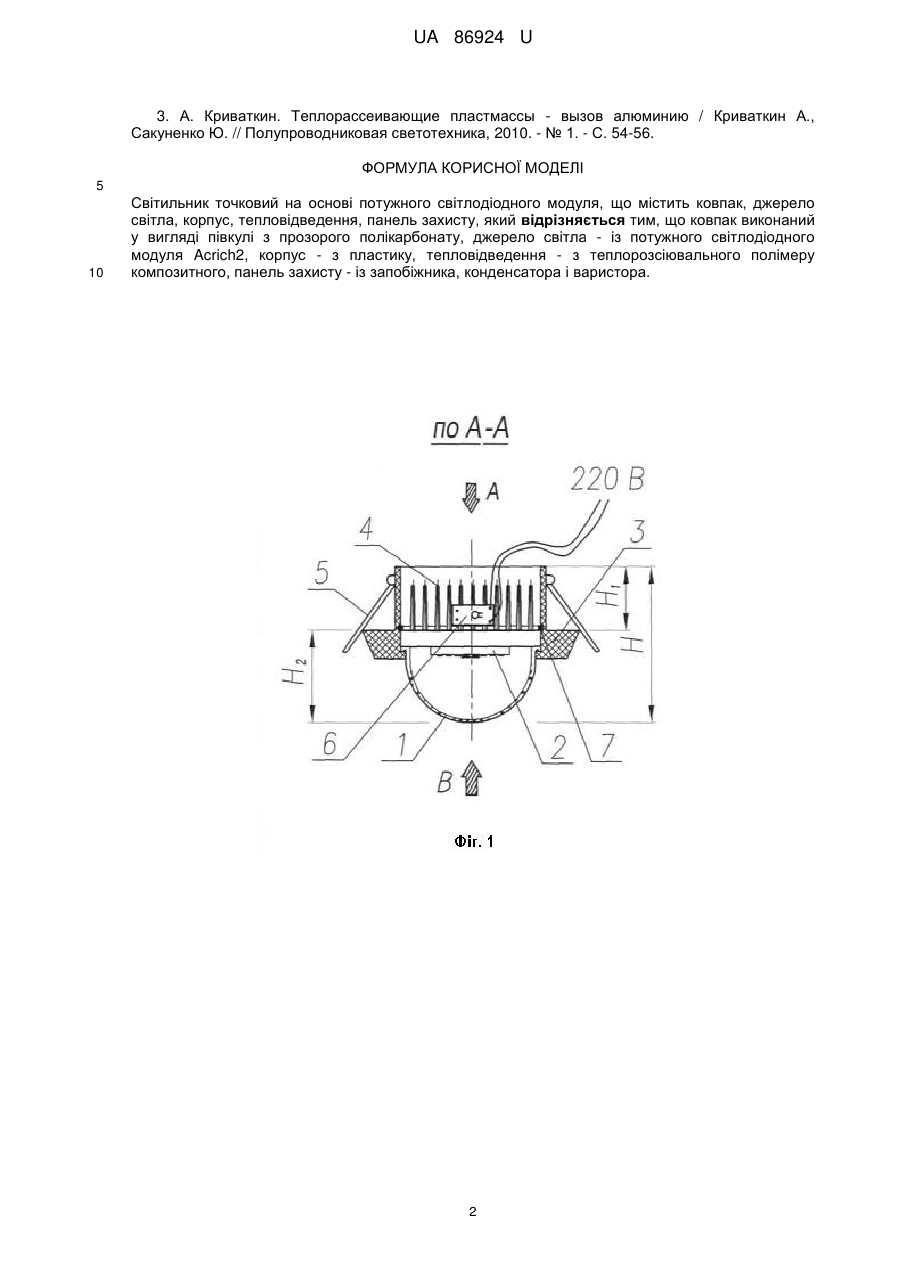

Реферат: Світильник точковий на основі потужного світлодіодного модуля містить ковпак, виконаний у вигляді півкулі з прозорого полікарбонату, корпус, виконаний з пластику, тепловідведення - з теплорозсіювального полімеру композитного, джерело світла є потужним світлодіодним модулем Acrich2, а панель захисту складається із запобіжника, конденсатора і варистора. UA 86924 U (12) UA 86924 U UA 86924 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до напівпровідникової світлотехніки і призначена для освітлення офісних приміщень, коридорів, вітрин магазинів всередині, підвісних стель ванних, туалетів жилих та громадських будівель, кухонь, ліфтів, як вбудована в різні меблеві вироби і ін. В теперішній час промисловістю випускаються наступні світильники точкові AL 8101 (R39), AL 8102 (R50), AL 8103 (R63), AL 8104 (R80) [1]. Найближчим аналогом корисної моделі є світильник AL 8102 (R50) з рефлекторною лампою розжарювання (ЛР) (Incandescent reflector) потужністю 40 Вт, цоколем Е14, світловим потоком приблизно 350 лм, яка має алюмінієвий корпус, сталеві фіксувальні пружини, скляний ковпак та ін. До недоліків світильника можна віднести: відносно велике споживання електроенергії, невеликий термін служби джерела світла (в середньому 1000 годин), низькі ККД (4-7 %) та світловіддача (15-20 лм/Вт), температурний режим 130 °C, виконання ІР20, велику вагу, використання кольорових металів та ін. У основі корисної моделі поставлено задачу по створенню такого світильника із потужним світлодіодним модулем (СДМ), конструкція якого призвела б до зменшення споживання електроенергії, збільшення терміну служби, ККД і світловіддачі, зменшення температурного режиму і ваги конструкції. Поставлена задача вирішується за рахунок того, що ефективність роботи світильника, надійність і термін служби збільшуються завдяки тому, що ковпак виконаний у вигляді півкулі з прозорого полікарбонату, корпус - з пластику, тепловідведення - з теплорозсіювального полімеру композитного (ТРПК) [3], джерело світла - є потужним світлодіодним модулем Acrich2 [2], панель захисту складається із запобіжника, конденсатора і варистора. Спільною з найближчим аналогом [1] ознакою є кріпильні пружини. На кресленнях зображений світильник точковий на основі потужного світлодіодного модуля (СТОПСДМ, далі - СТ): розріз по А-А (фіг. 1), вид СТ за стрілкою А (фіг. 2), вид СТ за стрілкою В (фіг. 3). Запропонований світильник містить (фіг. 1-3): 1 - ковпак із прозорого полікарбонату; 2 джерело світла, СДМ Acrich2, 4 Вт (прийнятий для прикладу); 3 - корпус, виконаний з пластику; 4 - тепловідведення, виконане з n-ою кількістю голчатих стрижнів із ТРПК; 5 - сталеві кріпильні (фіксувальні) пружини; 6 - захисна панель, яка складається із запобіжника, конденсатора і варистора; 7 - кріпильне кільце. Потужність СТ складає 4 Вт, світловий потік 340 лм, що аналогічно лампі розжарювання 40 Вт, 350 лм. Потужність СТ менша за потужність ЛР в 10 разів при практично однаковому світловому потоці, чим забезпечується економія електроенергії. Застосування високоефективного тепловідведення (із ТРПК) дає можливість зменшити габаритні розміри, температуру нагріву кристала СД до 70 °C при температурі підкладки СДМ приблизно 54 °C. У зв'язку з цим збільшується термін служби - більше 80 тис. годин, світловіддача - 82,5 лм/Вт, 2 коефіцієнт потужності - більше 0,98. Поверхня тепловідведення складає 150 см , тому 2 співвідношення буде 37,5 см /Вт, що достатньо для відведення тепла в простір. Габаритні розміри СТ наступні: H=80 мм, H1=35 мм, H2=45 мм, d=55 мм, d1=61 мм, D=81 мм. СДМ вмикаються в мережу напряму на напругу 220 В, 50 Гц. Схема керування Acrich2 прийнята бездрайверна, що дозволяє за допомогою мікроконтролера індивідуально керувати кожним СД в СДМ. В зв'язку з цим збільшується cos φ і зменшуються витрати в СДМ і живильній мережі, поліпшується електромагнітна сумісність з іншими електричними апаратами. Здійснюється захист від перенавантаження, струмів короткого замикання, піків напруги за допомогою елементів захисту, що змонтовані на панелі захисту (запобіжник, конденсатор і варистор). СТ підлягає ремонту і швидкій заміні СДМ, чим забезпечується додаткове збільшення терміну служби. СТ не містить кольорових металів, ртуті і ін., він екологічно чистий. На основі СДМ Acrich2 і ТРПК розробляються різні варіанти світильників точкових з різними потужностями, наприклад, 8, 12, 16 Вт, що дає можливість економити електроенергію, збільшити світловий потік та якість електроосвітлення, а це позначається на збільшенні продуктивності праці обслуговуючого персоналу. СТ можна рекомендувати практично для всіх областей народного господарства. Джерела інформації: 1. Каталог светотехнической продукции корпорации АсКо-УкрЭМ. - К., 2006 г. (найближчий аналог). 2. Л. Бауэр. Светодиодные модули Acrich 2, облегчающие жизнь светотехника / Бауэр Л., Королев Г. // Полупроводниковая светотехника, 2012. - № 2. - С. 22-24. 1 UA 86924 U 3. А. Криваткин. Теплорассеивающие пластмассы - вызов алюминию / Криваткин А., Сакуненко Ю. // Полупроводниковая светотехника, 2010. - № 1. - С. 54-56. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Світильник точковий на основі потужного світлодіодного модуля, що містить ковпак, джерело світла, корпус, тепловідведення, панель захисту, який відрізняється тим, що ковпак виконаний у вигляді півкулі з прозорого полікарбонату, джерело світла - із потужного світлодіодного модуля Acrich2, корпус - з пластику, тепловідведення - з теплорозсіювального полімеру композитного, панель захисту - із запобіжника, конденсатора і варистора. 2 UA 86924 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
