Вилка саніна-сальнікова для розпечатування стільників

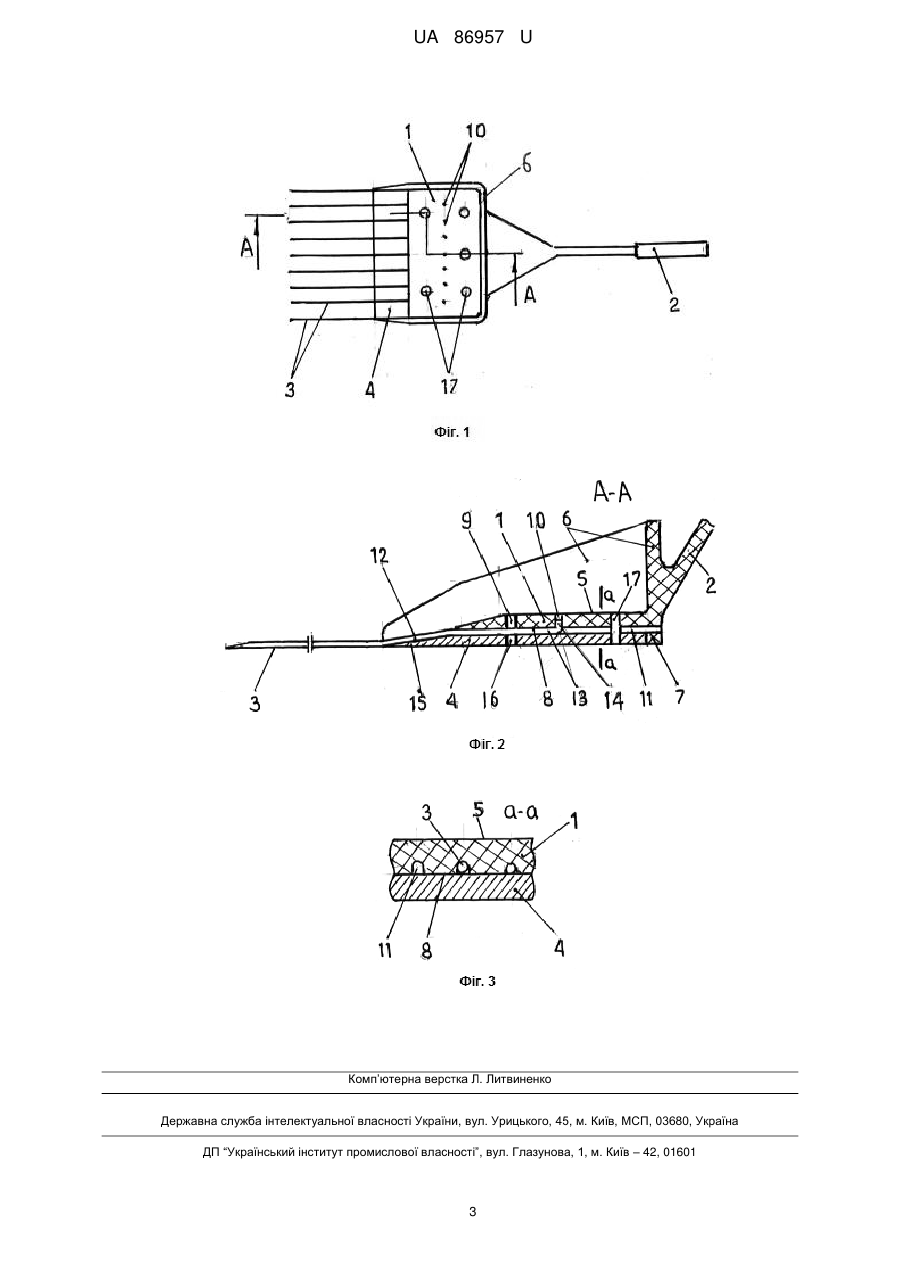

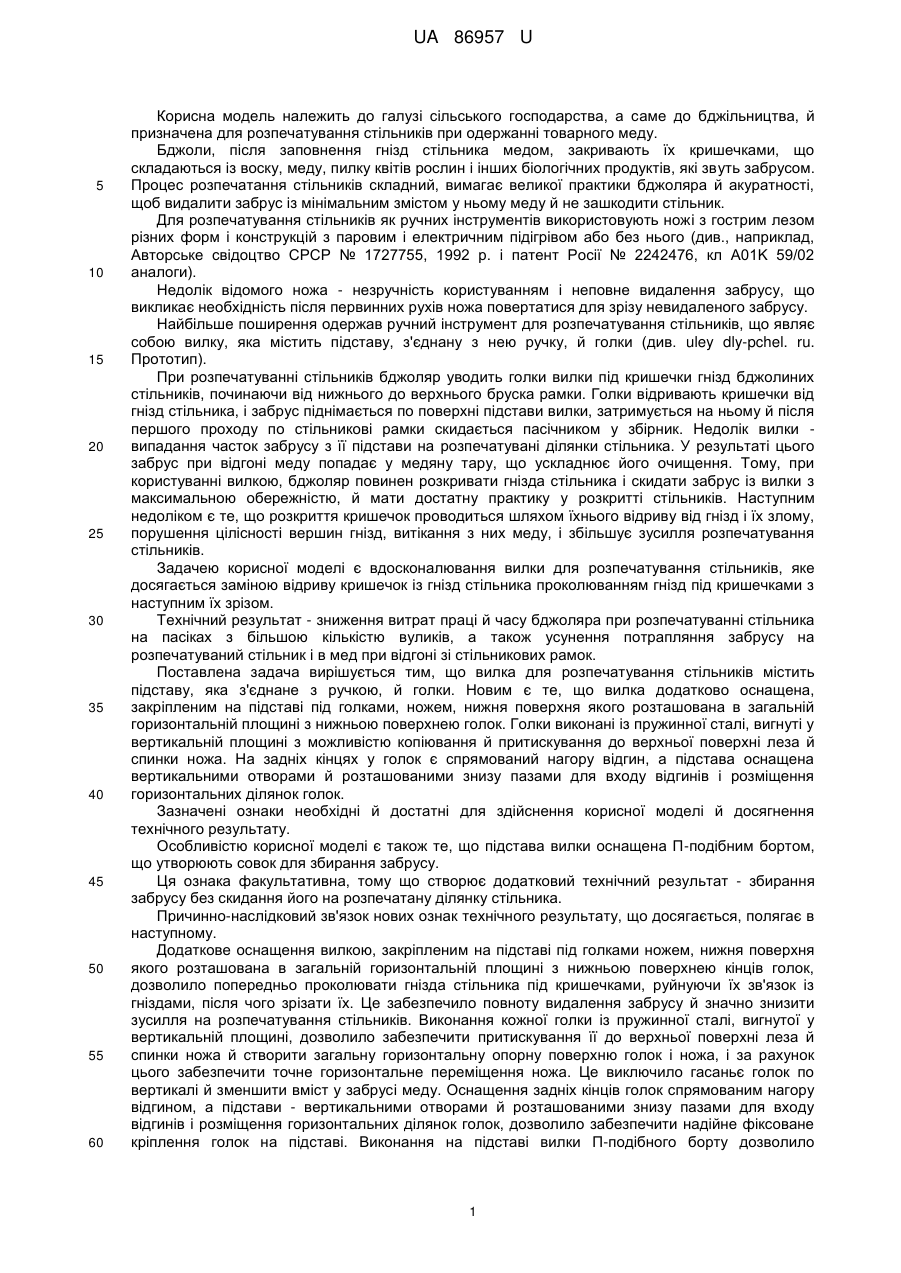

Реферат: Вилка для розпечатування стільників містить підставу, з'єднану з ручкою, і голки. Вилка додатково оснащена, закріпленим на підставі під голками, ножем, нижня поверхня якого розташована в загальній горизонтальній площині з нижньою поверхнею голок, причому голки виконані із пружинної сталі, вигнуті у вертикальній площині з можливістю копіювання й притискування до верхньої поверхні леза й спинки ножа, на задніх кінцях оснащені спрямованим нагору відгином. А підстава оснащена вертикальними отворами й розташованими знизу пазами для входу відгинів і розміщення горизонтальних ділянок голок. UA 86957 U (54) ВИЛКА САНІНА-САЛЬНІКОВА ДЛЯ РОЗПЕЧАТУВАННЯ СТІЛЬНИКІВ UA 86957 U UA 86957 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства, а саме до бджільництва, й призначена для розпечатування стільників при одержанні товарного меду. Бджоли, після заповнення гнізд стільника медом, закривають їх кришечками, що складаються із воску, меду, пилку квітів рослин і інших біологічних продуктів, які звуть забрусом. Процес розпечатання стільників складний, вимагає великої практики бджоляра й акуратності, щоб видалити забрус із мінімальним змістом у ньому меду й не зашкодити стільник. Для розпечатування стільників як ручних інструментів використовують ножі з гострим лезом різних форм і конструкцій з паровим і електричним підігрівом або без нього (див., наприклад, Авторське свідоцтво СРСР № 1727755, 1992 р. і патент Росії № 2242476, кл А01K 59/02 аналоги). Недолік відомого ножа - незручність користуванням і неповне видалення забрусу, що викликає необхідність після первинних рухів ножа повертатися для зрізу невидаленого забрусу. Найбільше поширення одержав ручний інструмент для розпечатування стільників, що являє собою вилку, яка містить підставу, з'єднану з нею ручку, й голки (див. uley dly-pchel. ru. Прототип). При розпечатуванні стільників бджоляр уводить голки вилки під кришечки гнізд бджолиних стільників, починаючи від нижнього до верхнього бруска рамки. Голки відривають кришечки від гнізд стільника, і забрус піднімається по поверхні підстави вилки, затримується на ньому й після першого проходу по стільникові рамки скидається пасічником у збірник. Недолік вилки випадання часток забрусу з її підстави на розпечатувані ділянки стільника. У результаті цього забрус при відгоні меду попадає у медяну тару, що ускладнює його очищення. Тому, при користуванні вилкою, бджоляр повинен розкривати гнізда стільника і скидати забрус із вилки з максимальною обережністю, й мати достатну практику у розкритті стільників. Наступним недоліком є те, що розкриття кришечок проводиться шляхом їхнього відриву від гнізд і їх злому, порушення цілісності вершин гнізд, витікання з них меду, і збільшує зусилля розпечатування стільників. Задачею корисної моделі є вдосконалювання вилки для розпечатування стільників, яке досягається заміною відриву кришечок із гнізд стільника проколюванням гнізд під кришечками з наступним їх зрізом. Технічний результат - зниження витрат праці й часу бджоляра при розпечатуванні стільника на пасіках з більшою кількістю вуликів, а також усунення потрапляння забрусу на розпечатуваний стільник і в мед при відгоні зі стільникових рамок. Поставлена задача вирішується тим, що вилка для розпечатування стільників містить підставу, яка з'єднане з ручкою, й голки. Новим є те, що вилка додатково оснащена, закріпленим на підставі під голками, ножем, нижня поверхня якого розташована в загальній горизонтальній площині з нижньою поверхнею голок. Голки виконані із пружинної сталі, вигнуті у вертикальній площині з можливістю копіювання й притискування до верхньої поверхні леза й спинки ножа. На задніх кінцях у голок є спрямований нагору відгин, а підстава оснащена вертикальними отворами й розташованими знизу пазами для входу відгинів і розміщення горизонтальних ділянок голок. Зазначені ознаки необхідні й достатні для здійснення корисної моделі й досягнення технічного результату. Особливістю корисної моделі є також те, що підстава вилки оснащена П-подібним бортом, що утворюють совок для збирання забрусу. Ця ознака факультативна, тому що створює додатковий технічний результат - збирання забрусу без скидання його на розпечатану ділянку стільника. Причинно-наслідковий зв'язок нових ознак технічного результату, що досягається, полягає в наступному. Додаткове оснащення вилкою, закріпленим на підставі під голками ножем, нижня поверхня якого розташована в загальній горизонтальній площині знижньою поверхнею кінців голок, дозволило попередньо проколювати гнізда стільника під кришечками, руйнуючи їх зв'язок із гніздами, після чого зрізати їх. Це забезпечило повноту видалення забрусу й значно знизити зусилля на розпечатування стільників. Виконання кожної голки із пружинної сталі, вигнутої у вертикальній площині, дозволило забезпечити притискування її до верхньої поверхні леза й спинки ножа й створити загальну горизонтальну опорну поверхню голок і ножа, і за рахунок цього забезпечити точне горизонтальне переміщення ножа. Це виключило гасаньє голок по вертикалі й зменшити вміст у забрусі меду. Оснащення задніх кінців голок спрямованим нагору відгином, а підстави - вертикальними отворами й розташованими знизу пазами для входу відгинів і розміщення горизонтальних ділянок голок, дозволило забезпечити надійне фіксоване кріплення голок на підставі. Виконання на підставі вилки П-подібного борту дозволило 1 UA 86957 U 5 10 15 20 25 30 35 утворювати совок для збирання забрусу й виключити скидання з вилки часток забрусу на розпечатану поверхню, що забезпечило повне видалення забрусу із стільника. Таким чином, принциповою особливістю вилки для розпечатування стільника є спільне використання голок і ножа, розташування їх на загальній опорній горизонтальній площині, надійне кріплення голок і утворення на підставі вилки совка для збирання забрусу. На фіг. 1 показаний загальний вигляд зверху вилки для розпечатування стільника; фіг. 2 розріз А-А на фіг. 1, показане кріплення голок і ножа на підставі вилки; фіг. 3 - переріз а-а на фіг. 2, те ж. Вилка складається з підстави 1, яка переходить у вигнуту нагору ручку 2, голок 3 і ножа 4. Підстава 1 виконана, наприклад, із пластику, має поверхня 5, на якій по краях розташований Пподібний борт 6, що утворює совок для збирання зрізаного із стільника забрусу. Знизу підстава 1 має упор 7 для опори ножа 4, горизонтальну опорну поверхню 8 і наскрізні вертикальні отвори 9 і 10, а знизу поздовжні пази 11. Голки 3 виготовлені із пружинного дроту круглого або прямокутного перерізу, виконано з вигином 12 під гострим кутом нагору й горизонтальною ділянкою 13, на кінці яких утворені під прямим кутом нагору відгин 14. Ніж 4 має лезо 15 і отвори 16, що збігаються з наскрізними отворами 9 підстава 1. При складанні вилки голки 3 установлюють горизонтальними ділянками 13 у відкриті пази 11 на поверхні 8, уводять відгини 14 у наскрізні отвори 10, установлюють ніж 4 до упору 7 і, сполучаючи отвори 9 підстави 1 і отвори 16 ножа 4, закріплюють його, наприклад, заклепками 17. Пружинні голки 3 із зусиллям притискаються похилими вигинами 12 до верхньої поверхні леза 15 ножа 4 і розташовуються їхньою нижньою поверхнею в єдиній з ним площині. Для розпечатування стільників медяну рамку із гніздами, запечатаними кришечками (забрус), установлюють, наприклад, похило на стелажі (не показані), і бджоляр ручкою 2 вилки 1 уводить голки 3 під кришечки гнізд стільників, проколює їх, опираючись нижньою поверхнею ножа 4 на гнізда розпечатаних стільників. Голки 3 руйнують зв'язок кришечок (забрус) із гніздами стільників, а лезо 15 ножа 4 рівно їх зрізає. У результаті цього знижується зусилля переміщення вилки й підвищується якість розпечатування стільників за рахунок забезпечення точного горизонтального її переміщення по поверхні стільника. Знятий забрус і частки воску переміщаються по голках 3 і верхньої поверхні ножа 4, вигину 12 на поверхню 5 підстави 1, де збираються в совку, утвореному П-подібним бортом 6, а потім скидається бджолярем у збірник. Після цього стільникову рамку повертають на зворотну сторону й зрізують забрус аналогічним чином. У результаті з'єднання з голками ножа досягається рівне без залишків зрізання кришечок із гнізд бджолиних стільників, а П-подібний борт 6 виключає скидання часток забрусу на розпечатану ділянку стільника, що значно спрощує наступне очищення меду від часток забрусу, а також зменшує вміст меду в забрусі. Крім цього, спільна установка голок 3 і ножа 4 значно знижує зусилля розпечатування стільників. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Вилка для розпечатування стільників, що містить підставу, з'єднану з ручкою, і голки, яка відрізняється тим, що вилка додатково оснащена, закріпленим на підставі під голками, ножем, нижня поверхня якого розташована в загальній горизонтальній площині з нижньою поверхнею голок, причому голки виконані із пружинної сталі, вигнуті у вертикальній площині з можливістю копіювання й притискування до верхньої поверхні леза й спинки ножа, на задніх кінцях оснащені спрямованим нагору відгином, а підстава оснащена вертикальними отворами й розташованими знизу пазами для входу відгинів і розміщення горизонтальних ділянок голок. 2. Вилка за п. 1, яка відрізняється тим, що її підстава оснащена П-подібним бортом, що утворює совок для збирання забрусу. 2 UA 86957 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
